4.6.3.1 保温的目的

在供热管道(设备)及附件表面敷设保温层,其主要目的在于减少热媒在输送过程中的无效热损失,并使热媒维持一定的参数,以满足热用户需要。此外,管道(设备)保温后其外表面温度不致过高,从而保护运行检验人员,避免烫伤,这也是技术安全所必需的。

设置保温的原则是:供热介质设计温度高于50℃的热力管道、设备、阀门应保温。

在不通行地沟敷设或直埋敷设条件下,热力网的回水管道、与蒸汽管道并行的凝结水管道以及其他温度较低的热水管道,在技术经济合理的情况下可不需保温。

4.6.3.2 保温层结构

供热管道的保温层结构是由保温层和保护层两部分组成。

1.保温层

保温层是管道保温结构的主体部分,根据工艺介质需要、介质温度、材料供应、经济性和施工条件来选择。

供热管道常用保温结构的施工方法有涂抹法、预制块法、缠绕法、填充法、灌注法和喷涂法等,具体做法可参考有关资料。弧形预制保温瓦保温结构如图4-52所示。缠绕法保温结构如图4-53所示。

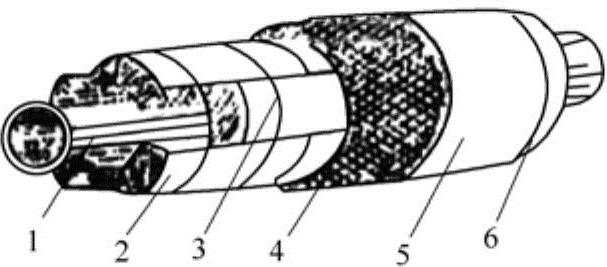

图4-52 弧形预制保温瓦保温结构

1—管道 2—保温层 3—镀锌钢丝 4—镀锌钢丝网 5—保护层 6—油漆

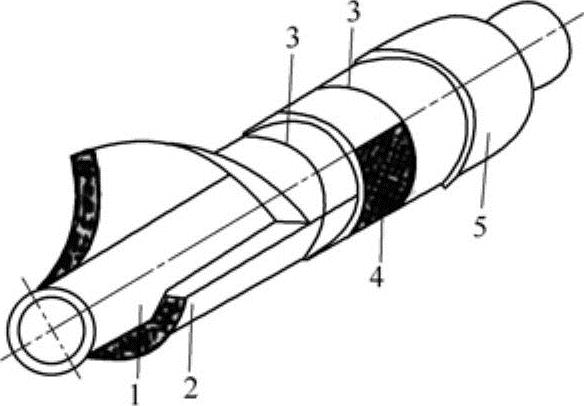

图4-53 缠绕法保温结构

1—管道 2—保温毡或布 3—镀锌钢丝 4—镀锌钢丝网 5—保护层

保温厚度计算原则应按GB/T 8175—2008《设备及管道绝热设计导则》的规定执行。

在工程设计中,保温层设计时应优先采用经济保温厚度。当经济保温厚度不能满足技术要求时,应按技术条件确定保温层厚度。不同保温材料的保温厚度可根据介质种类、温度、管径大小查有关图集和手册确定。

2.保护层

供热管道的保护层应具有保护保温层和防水的性能,有时它还兼起美化保温结构外观的作用。因此,它应具有重量轻、耐压强度高(一般耐压强度不小于0.8MPa)、化学稳定性好(可燃性有机物含量不大于15%)、不易开裂、外形美观的特性。(www.daowen.com)

常用的保护层有:

(1)金属保护层常用镀锌铁皮、铝合金板、不锈钢板等轻型材料制作,适用于室外架空敷设的保温管道。

(2)包扎式复合保护层常用玻璃布、改性沥青油毡、玻璃布铝箔或阻燃牛皮纸夹筋铝箔、沥青玻璃布油毡、玻璃钢、玻璃钢薄板、玻璃布乳化沥青涂层、玻璃布CPU涂层、玻璃布CPU卷材等制作,也属轻型结构,适用于室内外及地沟内的保温管道。

(3)涂抹式保护层常用沥青胶泥和石棉水泥等材料制作,仅适用于室内及地沟内的保温管道。

4.6.3.3 常用保温材料

良好的保温材料应重量轻,导热系数小,在使用温度下不变形或不变质,具有一定的机械强度,不腐蚀金属,可燃成分小,吸水率低,易于施工成型,且成本低廉。保温材料及其制品应具有以下的主要技术性能:

1)保温材料在平均温度下的导热系数值不得大于0.12W/(m·K);

2)保温材料的密度不应大于350kg/m3

3)除软质、散状材料外,硬质预制成型制品的抗压强度不应小于0.3MPa;半硬质的保温材料压缩10%时的抗压强度不应小于0.2MPa。

目前常用的管道保温材料有石棉、膨胀珍珠岩、岩棉、矿渣棉、玻璃纤维及玻璃棉、微孔硅酸钙、泡沫混凝土、聚氨酯硬质泡沫塑料等。

各种保温材料及其制品的技术性能可从生产厂家或一些设计手册中得到。在选用保温材料时,要考虑因地制宜,就地取材,力求节约。

4.6.3.4 管道和设备的防腐

1.防腐的作用

由于供热管道、设备及附件经常与水和空气接触而受到腐蚀。为防止或减缓金属管材的腐蚀,保护和延长其使用寿命,应在保温前做防腐处理。常用的防腐处理措施是在管道、设备及附件表面涂覆各种耐腐蚀的涂料

2.常用涂料

一般涂料按其所起的作用,可分为底漆和面漆,先用底漆打底,再用面漆罩面。防锈漆和底漆都能防锈,都可用于打底。它们的区别在于底漆的颜料成分高,可以打磨,漆料着重在对物面的附着力;而防锈漆料偏重在满足耐水、碱等性能的要求。

常用涂料有各种防锈漆、各种调和漆、各式醇酸瓷漆、铁红醇酸底漆、环氧红丹漆、磷化底漆、厚漆(铅油)、铝粉漆、生漆(大漆)、耐温铝粉漆、过氯乙烯漆、耐碱漆、沥青漆等。

各种涂料的性能和适用范围可参考有关资料。
