为便于热水管道和蒸汽凝结水管道顺利排气和在运行或检修时放净管道中的存水，以及从蒸汽管道中排出沿途凝结水，供热管道必须设置相应的坡度，同时应配置相应的放气、排水及疏水装置。其措施如下：

管道敷设时应有一定的坡度，对于热水管、同向流动的蒸汽管和凝结水管，坡度宜采用0.003，不得小于0.002；对于汽水逆向流动的蒸汽管，坡度不得小于0.005。

热水管道、凝结水管道在管道改变坡度时其最高点处应装设放气阀（手动或自动）。放气管管径不小于DN15mm。

蒸汽、热水、凝结水管道在改变坡度时，其最低点处应装设排水阀（蒸汽管的低点需设疏水器装置）。排水管的大小由被排水的管段直径和长度来确定，应保证管段内的水能在1h内排完。排水管内的平均流速按1m/s计算。

蒸汽管道的直线管段在顺坡时每隔400m和逆坡时每隔200m均应设疏水装置。在蒸汽管道低点处及垂直升高前应设经常疏水装置，疏水器后的凝结水应尽量排入凝结水管道内，以减少热量和水量的损失。

凡装疏水器处，必须装设检查疏水器用的检查阀或检查疏水器工作的附件。疏水器前宜装有过滤器。

热力管道最低处泄水管不应直接接入下水道或雨水管道内。需先进入集水坑再由手摇泵或电泵排出或临时通过软管泄水。(www.daowen.com)

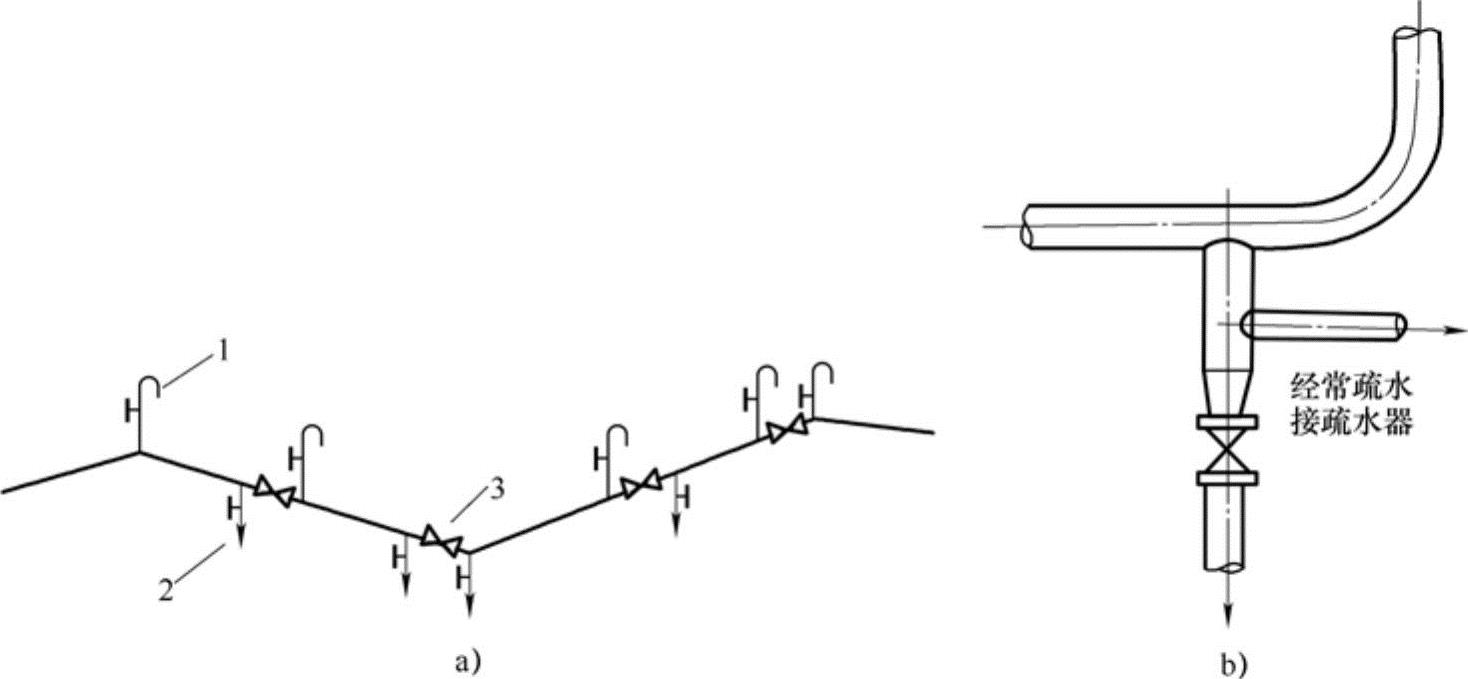

热水和凝结水管道放气和排水装置位置的示意图如图4-51a所示。蒸汽管道的疏水装置，如图4-51b所示。

图4-51 热水和凝结水管道放气和排水装置位置示意及疏水装置

a）位置示意图 b）疏水装置

1—排气阀 2—放水阀 3—阀门

管道疏水、放气及排水管直径可参见CJJ34—2010《城镇供热管网设计规范》。
