市政给水排水工程图，主要有给水排水平面图、给水排水管道断面图和给水排水节点图三种图样。

3.7.2.1 市政给水排水平面图

市政给水排水平面图是室外给水排水工程图中的主要图样之一，它表示室外给水排水管道的平面布置情况。通过例图来识读室外给水排水水工程图，某室外给排水平面图如图3-27所示，图3-27中表示了三种管道：给水管道、污水排水管道和雨水排水管道。

1.给水管道的识读

从图3-27上可以看出，给水管道设有6个节点、6条管道。6个节点是：J₁为水表井；J₂为消火栓井；J₃～J₆为阀门井。6条管道是：第1条是干管，由J1向西至J₆止，管径由DN100mm变为DN75mm；第2条是支管1，由J₂向北至XH止，管径为DN100mm；第3条是支管2，由J₃向北至止，管径为DN50mm；第4条是支管3，由J₄向北至止，管径为DN50mm；第5条是支管4，由J₅向北至止，管径为DN50mm；第6条是支管5，由J₆向北至止，管径为DN50mm。

2.污水排水管道的识读

从图3-27上可以看出，污水排水管道设有4个污水检查井，1个化粪池，4条排水管，1条排水干管。4个污水检查井，由东向西分别是P₁、P₂、P₃、P₄；化粪池为HC。4条排出管由东向西分别是：第一条排水管，由向北至P₁止，管径为DN100mm，L=4.00m，i=0.02；第二条排水管，由向北至P₂止，管径为DN100mm，L=4.00m，i=0.02；第三条排出管，由向北至P₃止，管径为DN100mm，L=4.00m，i=0.02；第四条排出管，由向北至P₄止，管径为DN100mm，L=4.00m，i=0.02。排水干管：由P₁向西经P₂、P₃、P₄至HC，i=0.010，其中P₁至P₄管径为d200mm，L=24.00m；P₄至HC，管径为d250mm，L=4.00m。

3.雨水管道的识读

从图3-27上可以看出，雨水管道设有两个雨水口、两个雨水检查井、两条雨水支管和一条雨水干管。两个雨水口是YR₁和YR₂；两个雨水检查井是Y₁和Y₂。两条雨水支管是雨水支管1，由YR₁向西南45°方向至Y₁止，管径为d200mm；雨水支管2，由YR₂向西南45°方向至Y₂止，管径为d200mm；雨水干管由Y₁向西至Y₂，管径为d200mm，L=30.00m，i=0.010。

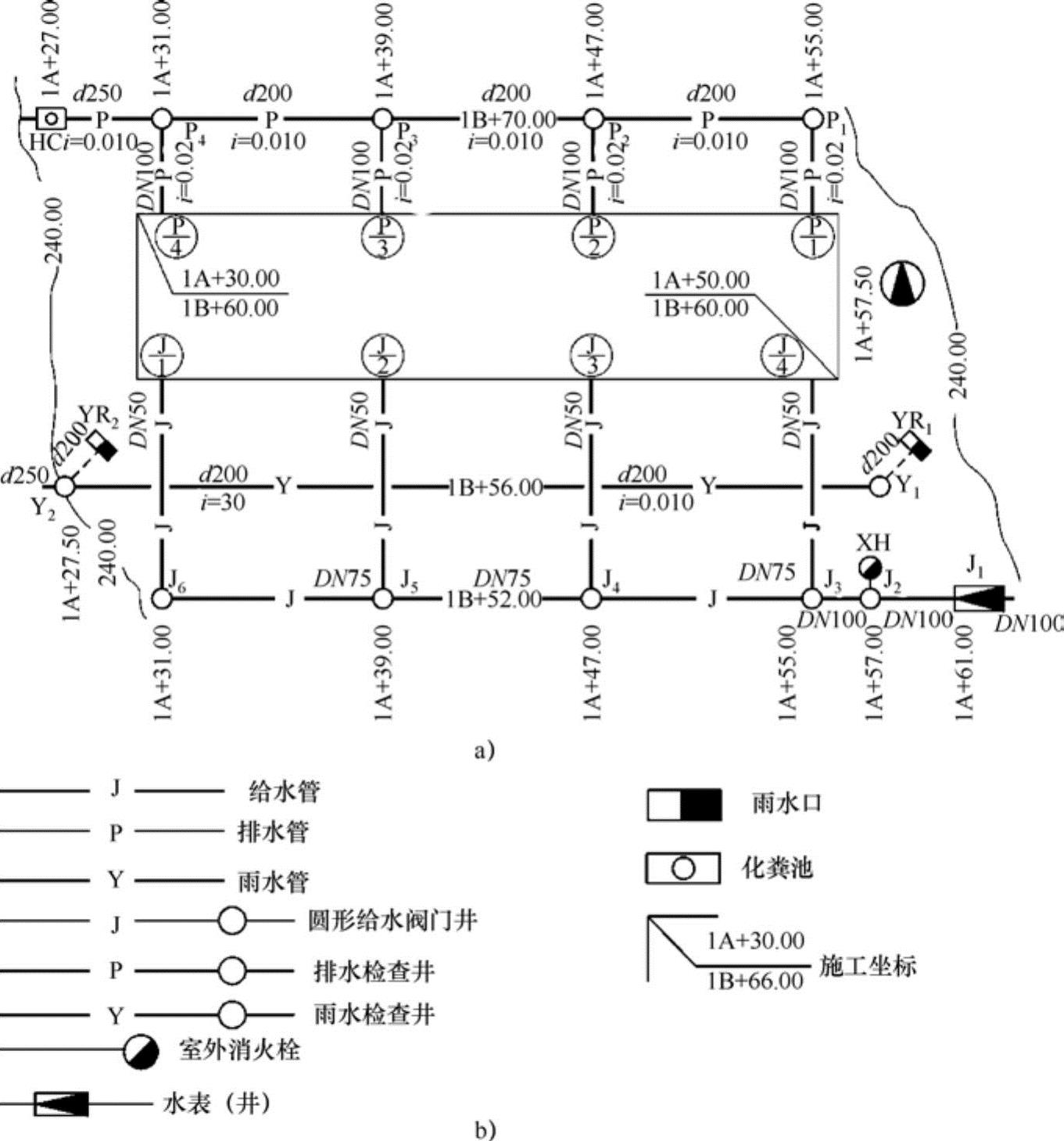

图3-27 某室外给水排水平面图及图例

a）平面图 b）图例

3.7.2.2 市政给水排水管道断面图

市政给水排水管道断面图分为给水排水管道纵断面图和给水排水管道横断面图两种，其中，常用的是给水排水管道纵断面图。市政给水排水管道纵断面图是室外给水排水工程图中的重要图样，主要反映市政给水排水平面图中某条管道在沿线方向的标高变化、地面起伏、坡度、坡向、管径和管基等情况。下面介绍给水排水管道纵断面图的识读。

1.管道纵断面图的识读步骤

管道纵断面图的识读步骤分为三步：

1）首先看是哪种管道的纵断面图，然后看该管道纵断面图形中有哪些节点。

2）在相应的室外给水排水平面图中查找该管道及其相应的各节点。

3）在该管道纵断面图的数据表格内查找其管道纵断面图形中各节点的有关数据。

2.管道纵断面图的识读(www.daowen.com)

图3-28～图3-30是某室外给水排水平面图3-27a的给水、污水排水和雨水管道的纵断面图。

1）图3-28所示的室外给水管道纵断面图是图3-27a中给水管道的纵断面图。

2）图3-29所示的室外污水排水管道纵断面图是图3-27a中污水排水管道的纵断面图。

3）图3-30所示的室外雨水管道纵断面图是图3-27a中雨水管道的纵断面图。

以图3-28为例讲解室外给水管道纵断面图的识读。该图从节点J₁～J₆共有6个节点，其

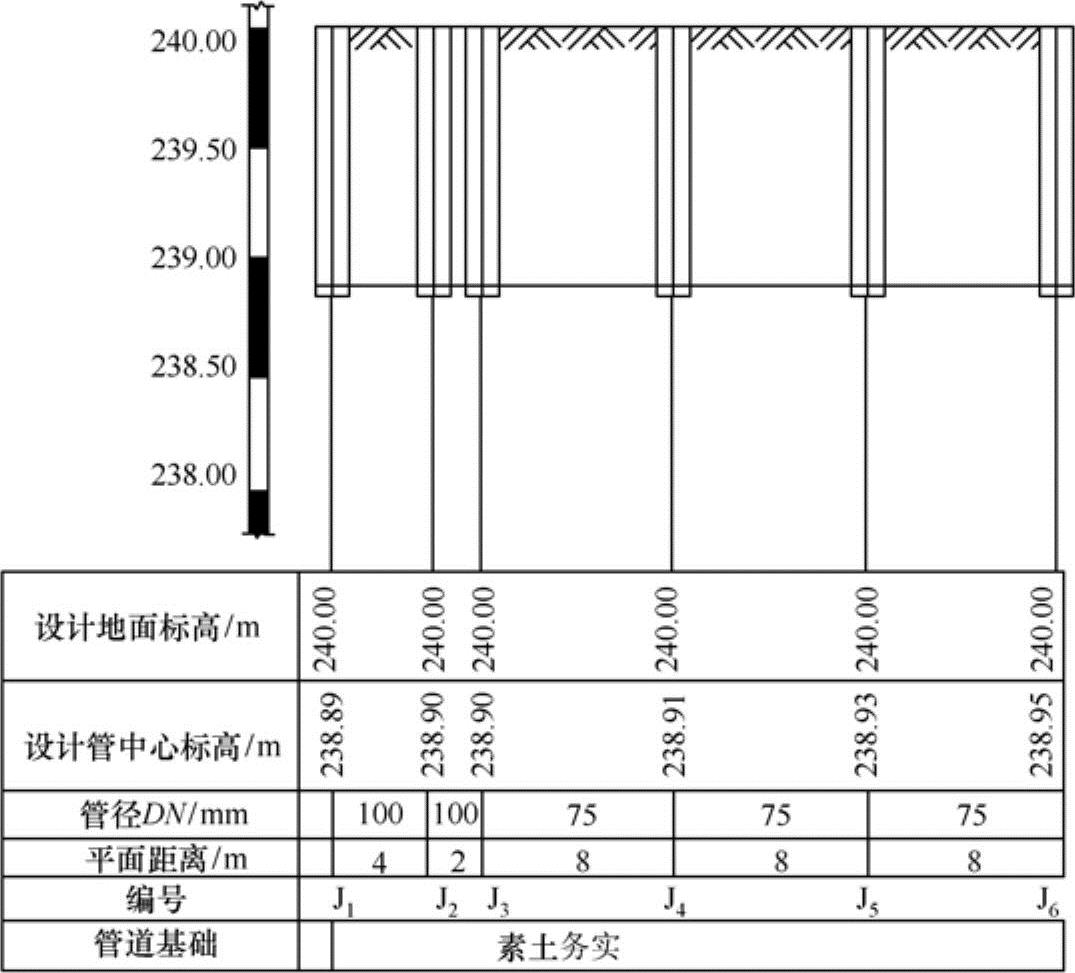

图3-28 给水管道纵断面图

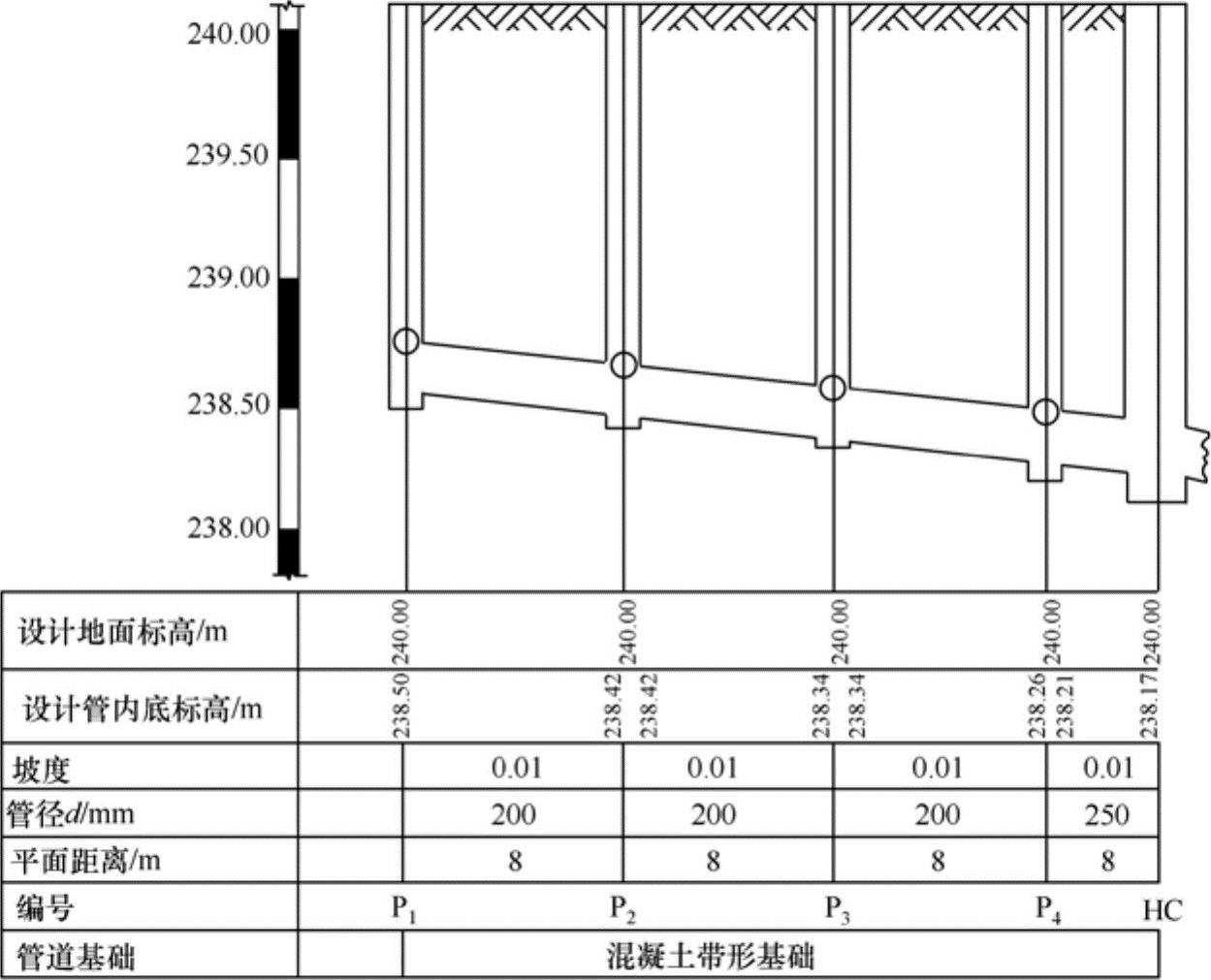

图3-29 污水排水管道纵断面图

中节点J₁的设计地面标高为240.00m，设计管中心标高为238.89m，管径为DN100mm，节点J₆的设计地面标高为240.00m，设计管中心标高为238.95m，管径为DN75mm。

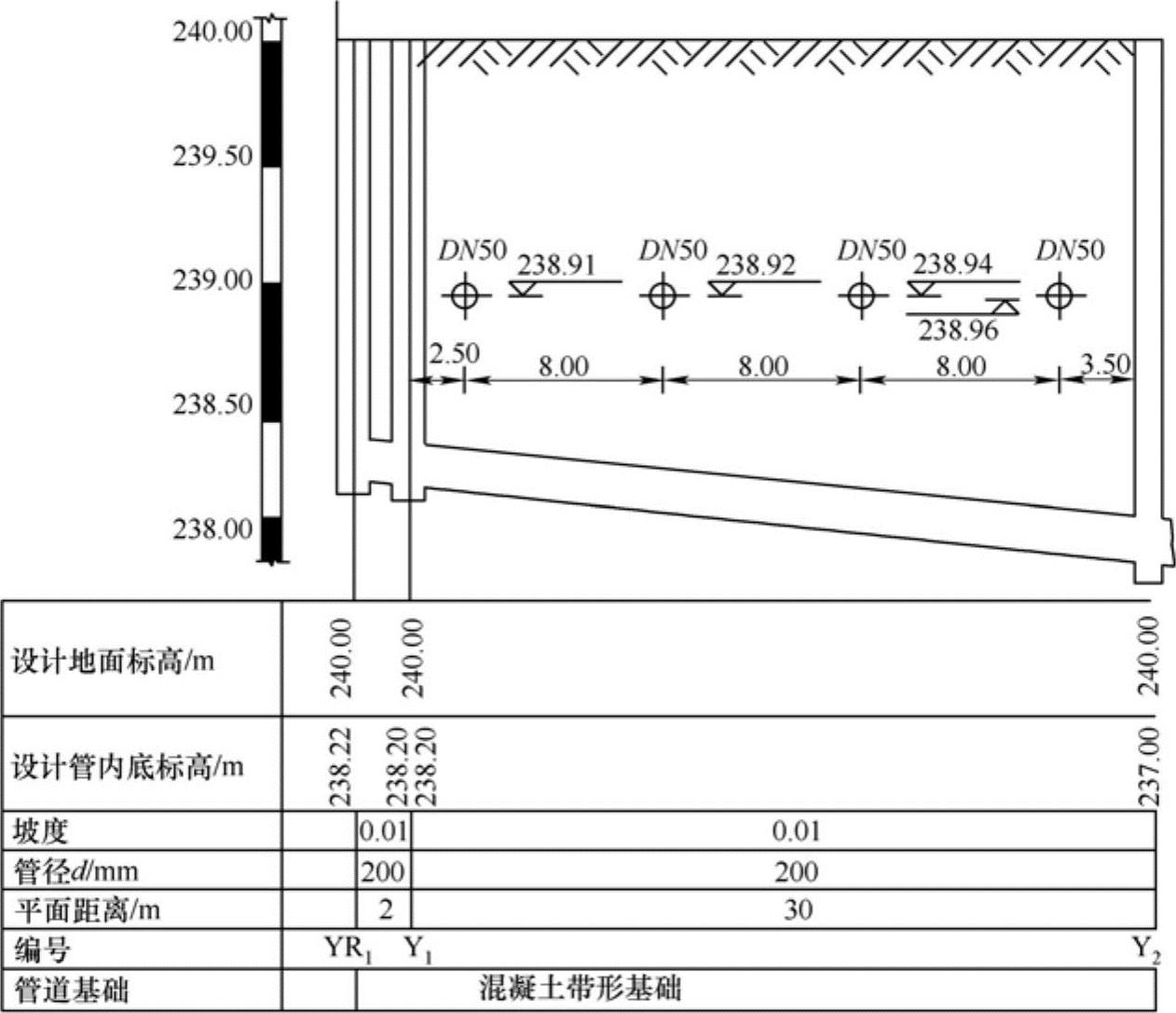

图3-30 雨水管道纵断面图

3.7.2.3 室外给水排水节点图

室外给水排水节点图是室外给水排水工程图中的重要图样。在室外给水排水平面图中，对检查井、消火栓井和阀门井以及其内的附件和管件等均不作详细表示。为此，应绘制相应的节点图，以反映本节点的详细情况。

室外给水排水节点图分为给水管道节点图、污水排水管道节点图和雨水管道节点图三种图样。通常需要绘制给水管道节点图，而当污水排水管道、雨水管道的节点比较简单时，可不绘制其节点图。

室外给水管道节点图识读方法有两种，一种是对照法，就是室外给水管道节点图与室外给水管道平面图对照看；另一种是顺序法就是由第一个节点开始，顺次看至最后一个节点止。

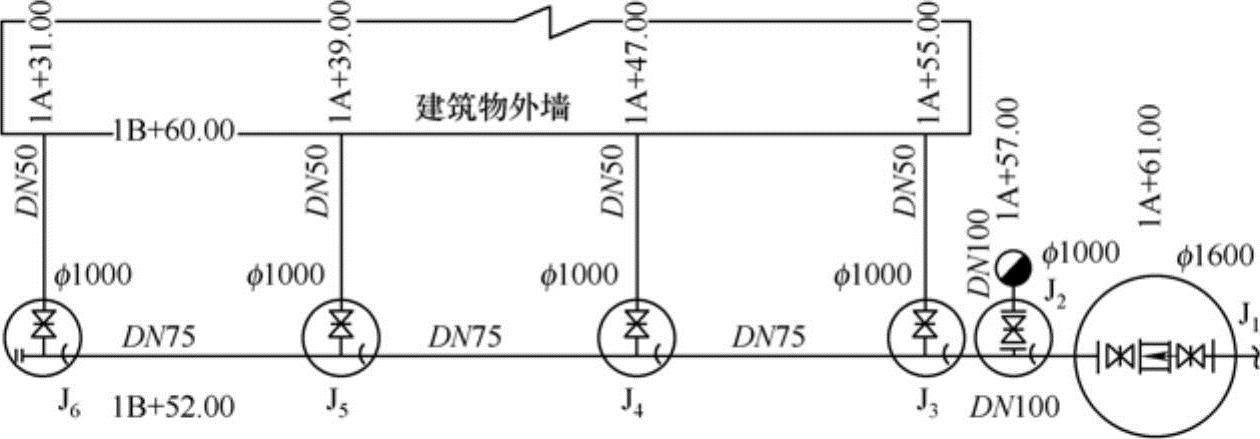

图3-31是图3-27a中给水管道的节点图。该图从J₁～J₆共有6个节点，其中节点J₁为城市给水管道的水表井，内井内设有DN100mm法兰式水表1块，DN100mm的法兰式闸阀2个；节点J₂是室外消火栓的阀门井，井内设有DN100mm的法兰式闸阀1个和DN100mm×100mm×100mm的给水三通1个，井外设有DN100mm的地上式消火栓1个；节点J₃、J₄、J₅为阀门井，井内设有DN80mm×80mm×50mm的异径三通1个和DN50mm的闸阀1个；节点J₆为阀门井，井内设有DN80mm×80mm×50mm的异径三通，堵板1块和DN50mm的闸阀1个。

图3-31 给水管道节点图
