市政管线系统中的管道识图基础

时间:2023-08-24 理论教育 版权反馈
【摘要】:3.7.1.1 管道的单、双线图管道工程图,按管道的图形来分,分为两种:一种是用一根线条画成的管子(件)的图样,称为单线图;另一种是用两根线条画成的管子(件)的图样,称为双线图。

市政管线系统中的管道识图基础

3.7.1.1 管道的单、双线图

管道工程图,按管道的图形来分,分为两种:一种是用一根线条画成的管子(件)的图样,称为单线图;另一种是用两根线条画成的管子(件)的图样,称为双线图。在管道的各种施工图中,常使用的是单线图,在大样图或详图中,则使用双线图。

3.7.1.2 管道的平、立、侧面图

管道、90°弯头、正三通阀门的平、立、侧面图分别如图3-23、3-24、3-25所示。

(1)正立面图(也称主视图)就是将管道(或管子、管件)从前向着后面的正立投影面投影,即得到该管道(或管子、管件)在正立投影面上的图形。

(2)平面图(也称俯视图)就是将管道(或管子、管件)从上向着下面的水平投影面投影,即得到该管道(或管子、管件)在水平投影面上的图形。

(3)左侧立面图(也称左视图)就是将管道(或管子、管件)从左侧向着右侧的立面投影面投影,即得到该管道(或管子、管件)在右侧立投影面上的图形。

(4)右侧立面图(也称左视图)就是将管道(或管子、管件)从右侧向着左侧的立面投影面投影,即得到该管道(或管子、管件)在左侧立投影面上的图形。

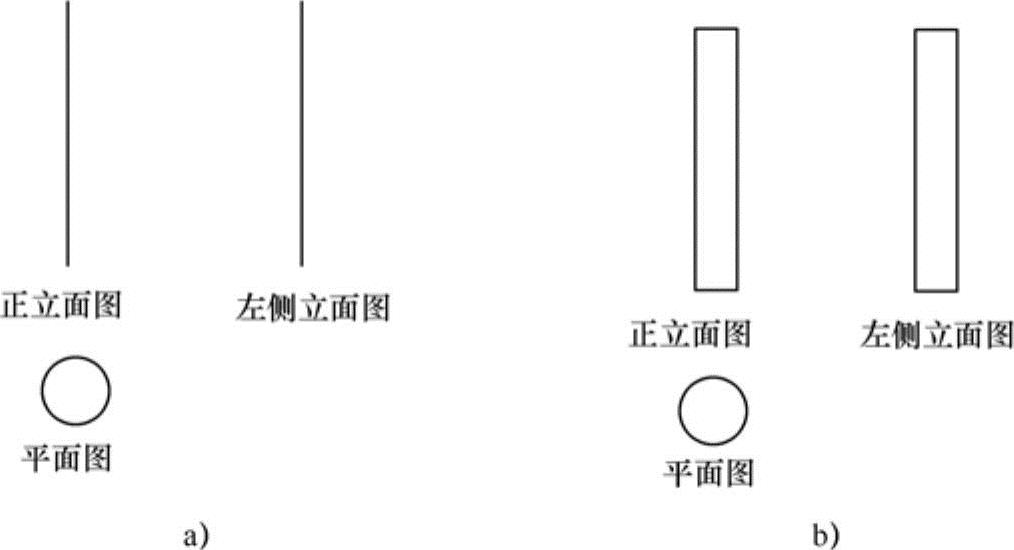

图3-23 管道平、立、侧面图

a)单线图 b)双线图

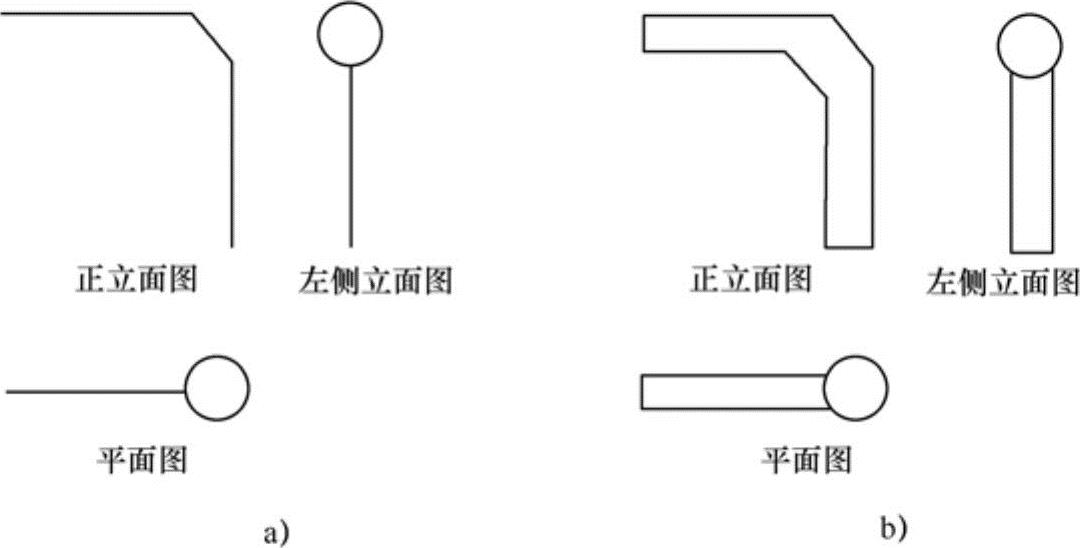

图3-24 90°弯头平、立、侧面图

a)单线图 b)双线图

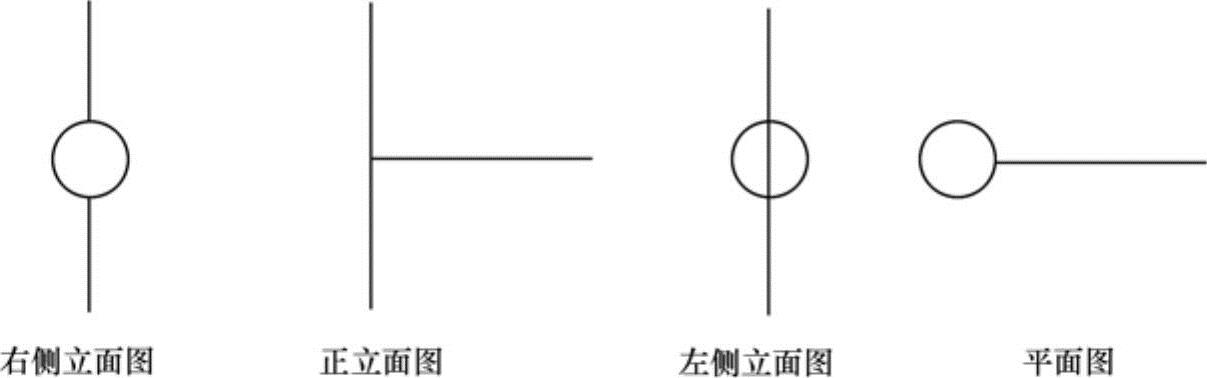

图3-25 正三通平、立、侧面单线图

3.7.1.3 管道的剖面图及节点图

利用平面将物体某处切断,只画出被切断处的断面形状,并在被切断面上画出剖面符号,这种图形称为剖面图。

当管道平面图、立面图和剖面图等图样,对某一节点部位无法表示清楚时,需要绘制节点图。管道的节点图就是管道图某个局部(通常称为节点)的放大图。

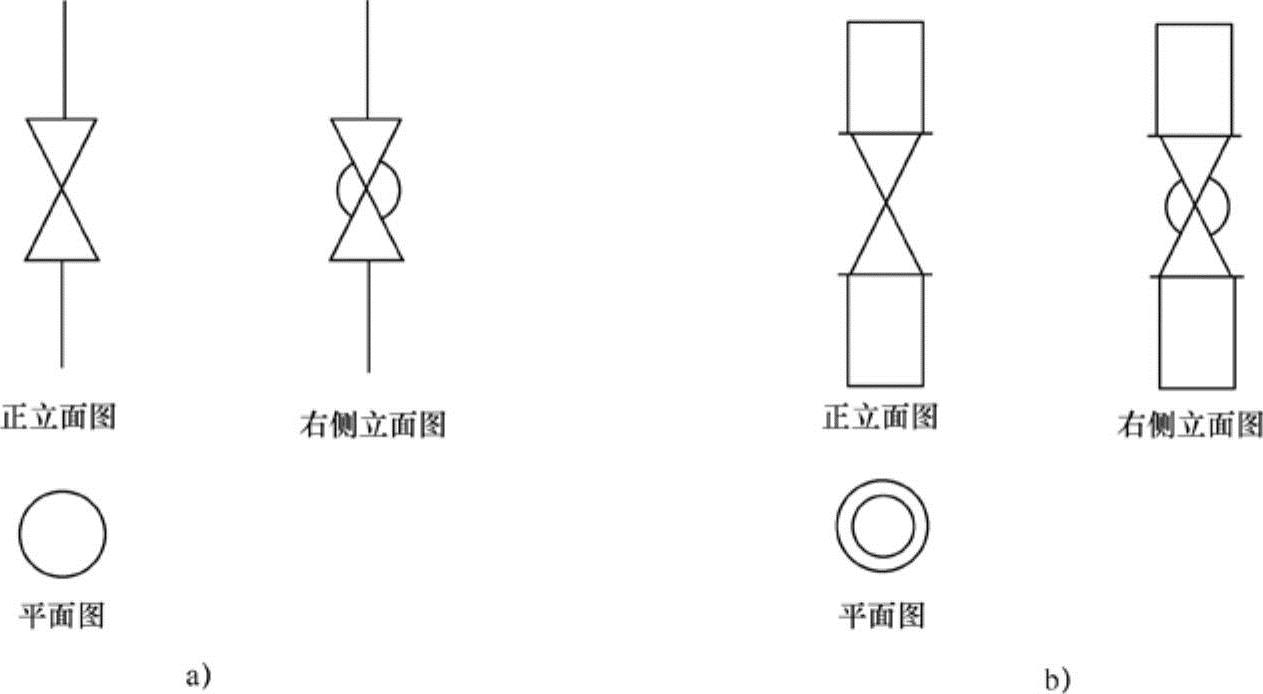

图3-26 阀门平、立、侧面图

a)单线图 b)双线图
