排水管道的平面布置，根据城市地形、竖向规划、污水处理厂的位置、土壤条件、水体情况以及污水的种类和污染程度等因素确定。下面几种布置形式是以地形为主要因素的布置形式。

1.正交式布置

在地势向水体适当倾斜的地区，各排水流域的干管可以最短距离沿与水体大体垂直相交的方向布置，这种布置称为正交式布置，如图3-8a所示。正交布置的干管长度短、管径小，造价经济，污水排出迅速，但污水未经处理直接排放会使水体遭受严重污染。因此。在现代城市中，直接排放形式仅用于雨水排除。

2.截流式布置

在正交式布置的基础上，沿河岸再敷设总干管，将各干管的污水截流，并输送至污水处理厂，这种布置称为截流式布置，如图3-8b所示。截流式布置对减轻水体污染、改善和保护环境有重大作用，适用于分流制的污水排水系统。将生活污水和工业废水经处理后排入水体，也适用于区域排水系统。此种情况下，区域性的管截流总干管需要将截流区域内各城镇的所有污水输送至区域污水处理厂进行处理。对于截流式合流制排水系统，因雨天有部分混合污水泄入水体，对水体有所污染，这就是合流制排水系统的缺点。

3.平行式布置

在地势向河流方向有较大倾斜的地区，为了避免干管坡度及管内流速过大，使管道受到严重冲刷，可使干管与等高线及河道基本平行，采用主干管与等高线及河道成一定斜角的形式敷设，这种布置称为平行式布置，如图3-8c所示。但是，能否采用上述的平形式布置，取决于城镇规划道路网的形态。

4.分区式布置

在地势高低相差较大地区，当污水不能靠重力流流至污水处理厂时，可采用分区式布置。分区式布置是分别在地形较高区和地形较低区依各自的地形和路网情况敷设独立的管道系统，如图3-8d所示。高地区污水靠重力流直接流入污水厂，低地区污水用水泵抽送至高地区干管或污水处理厂。这种布置只能用于个别阶梯式地形或起伏很大的地区，其优点是能充分利用地形较高区的地形排水，节省能源。

5.分散式布置

当城市周围有河流或城市中央部分地势较高、地势向四周倾斜的地区，各排水流域的干管常采用放射状分散式布置，各排水流域具有独立的排水系统，如图3-8e所示。这种布置具有干管长度短、管径小、管道埋深浅等优点，但污水处理厂和泵站（如需要设置时）的数量将会增多。在地形平坦的大城市，采用辐射状分散布置也可能是比较有利的。(www.daowen.com)

6.环绕式布置

在分散式布置的基础上，沿城市四周布置截流总干管，将各干管的污水截流送往污水处理厂，这种布置称为环绕式布置，如图3-8f所示。在环绕式布置中，便于实现只建一座大型污水处理厂，避免修建多个小型污水处理厂，可减少占地、节省基建投资和运行管理费用。

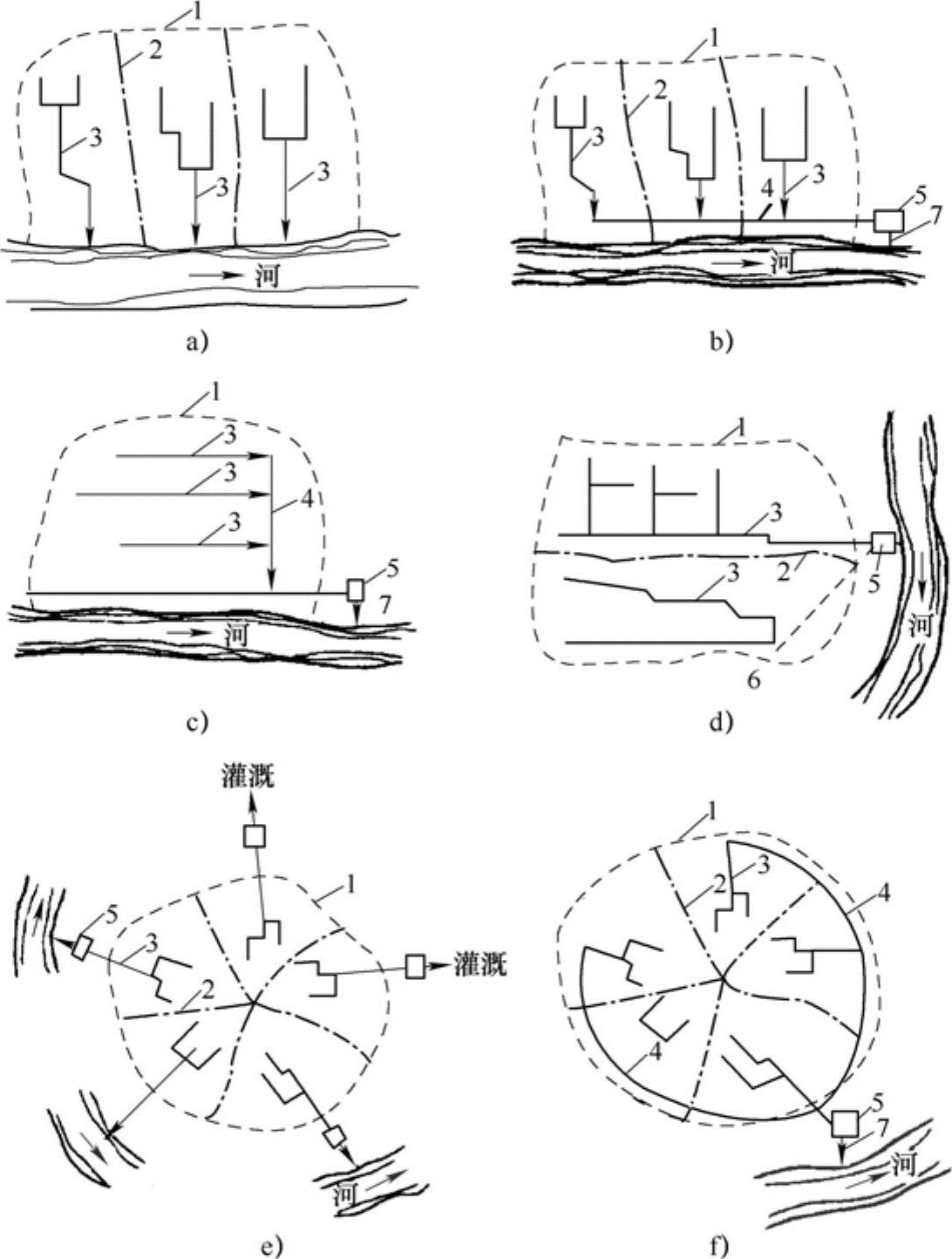

图3-8 城镇排水管道系统布置形式

a）正交式 b）截流式 c）平行式 d）分区式 e）分散式 f）环绕式

1—城市边界 2—排水流域分界线 3—干管 4—主干管 5—污水处理厂 6—污水泵站 7—出水口

应当注意的是，城市的地形是非常复杂的，加之多种因素的影响，在实际中单独采用一种形式布置管道的情况较少，通常是根据当地条件，因地制宜地采用各种形式综合布置。

将两个以上城镇地区的污水统一排除和处理的系统，称作区域（或流域）排水系统。这种系统是以一个大型区域污水处理厂代替许多分散的小型污水处理厂，不仅能够降低污水处理厂的基建和运行管理费用，而且能可靠地防止工业和人口稠密地区的地面水污染，改善和保护环境。实践证明，生活污水和工业废水的混合处理效果以及控制的可靠性，大型区域污水处理厂比分散的小型污水处理厂要好。

在工业和人口稠密的地区，将全部对象的排水问题同本地区的国民经济发展、城市建设和工业扩大、水资源综合利用以及水体污染控制的卫生技术措施等各种因素进行综合考虑研究解决，是经济合理的。区域排水系统就是由局部单项治理发展至区域综合治理，是控制水污染，改善和保护环境的新发展。
