生活污水、工业废水和雨水可以采用一个管渠来排除（即合流制），也可以采用两个或两个以上独立的管渠来排除（即分流制），污水的这种不同排除方式所形成的排水系统称为排水体制。在一个城镇中，有时既有分流制，又有合流制，这种体制可称为混合制。

1.直流式合流制排水系统

当生活污水、工业污水和雨水在同一排水系统汇集和排除时，称为直流式合流制排水系统，如图3-3所示。采用这种系统时，街道下只有一条排水管道，因而管网建设比较经济。管道系统的布置就近坡向水体，分若干排出口，混合的污水未经处理直接排入水体，我国许多老城市的旧城区大多采用的是这种排水体制。由于直流式合流制排水系统对水体污染严重，目前不宜采用。

2.截流式合流制排水系统

这种系统是在沿河的岸边敷设一条截流干管，同时在截流干管上设置溢流井，并在下游设置污水处理厂，如图3-4所示。污水与雨水合流后排向沿河的截流干管，并在干管上设置雨水溢流井。不降雨水时，污水流入处理厂进行处理；降雨时，管中流量增大，当管内流量超过一定限度时，超出的流量将通过溢流井溢入河道中。这种排水体制比直流式有了较大的改进，但在雨天时，仍有部分混合污水未经处理而直接排放，成为水体的污染源而使水体遭受污染。截流式合流制排水系统适用于对老城市的旧合流制的改造。

(www.daowen.com)

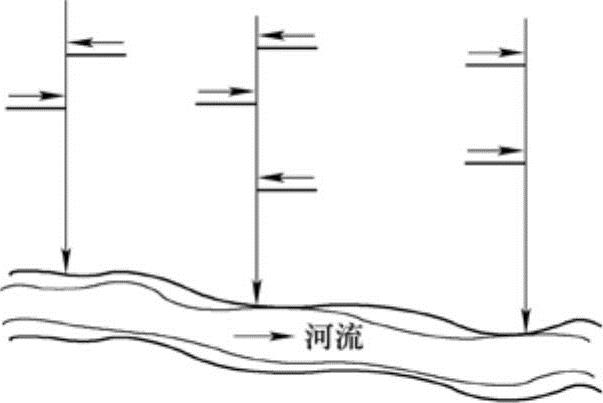

图3-3 直流式合流制排水系统

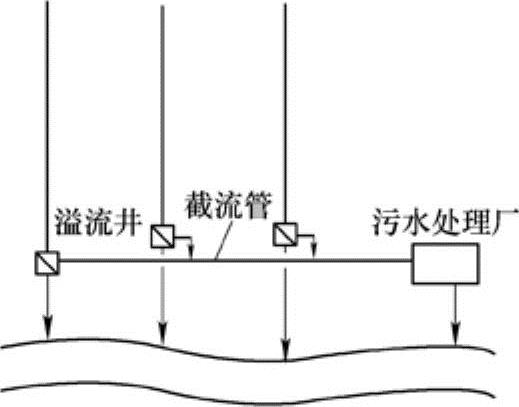

图3-4 截流式合流制排水系统

3.完全合流制排水系统

该系统是将污水和雨水合流于一条管渠，全部送往污水处理厂进行处理，如图3-5所示。采用这种系统时，街道下只有一条排水管道，因而管网建设比较经济。但是几种污水汇集后都流入处理厂，使处理厂的规模过大、投资过多、建设困难，污水厂的运行管理不便；不降雨时，排水管内水量较小，管中水力条件较差，如果直接排入水体又极不卫生。目前国内采用完全合流制排水系统的很少。
