阀门是用以连接、关闭和调节液体、气体或蒸汽流量的设备,是给水管道系统的重要组成部分。阀门根据所输送的液体不同、功能不同而有许多种类,现将给水管道系统中常用的阀门作一介绍。

阀门型号共有7个单元,其意义如下。

第1单元:用汉语拼音字母代表阀门类型,其代号见表2-3。

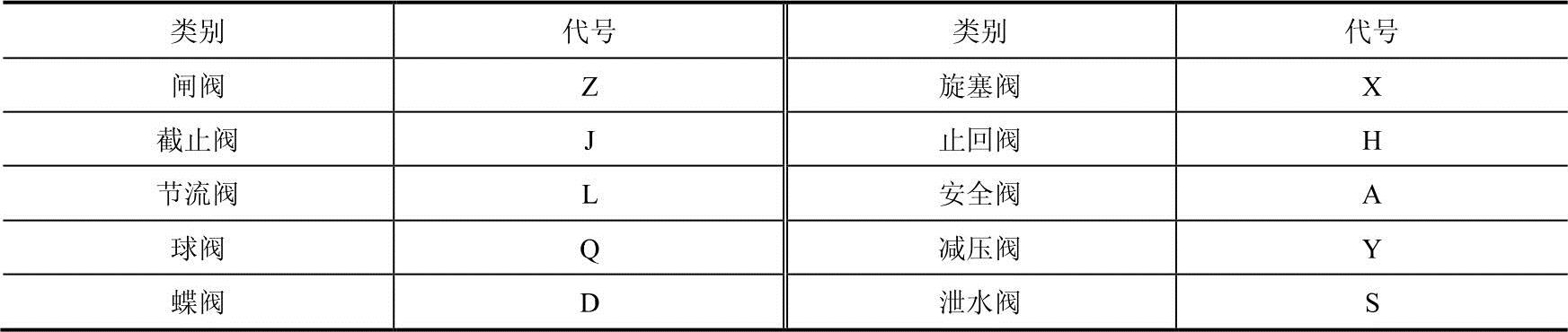

表2-3 阀门类型代号

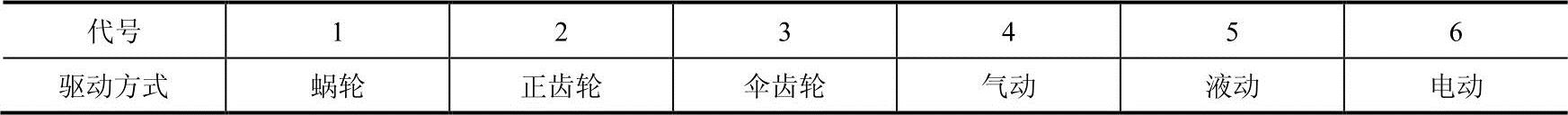

第2单元:用数字表示阀门的驱动方式。对于手轮、手柄或扳手直接传动的阀门,本单元可省略,数字代号意义见表2-4。

表2-4 阀门驱动方式代号


第3单元:用数字表示阀门与管道的连接方式,其意义见表2-5。

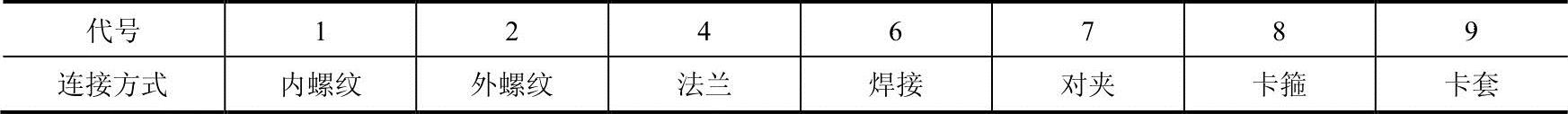

表2-5 阀门与管道的连接方式代号


第4单元:用数字表示阀门结构型式,对于不同种类的阀门,数字代表含义也不同,现分别列出。

(1)闸阀数字含义见表2-6。

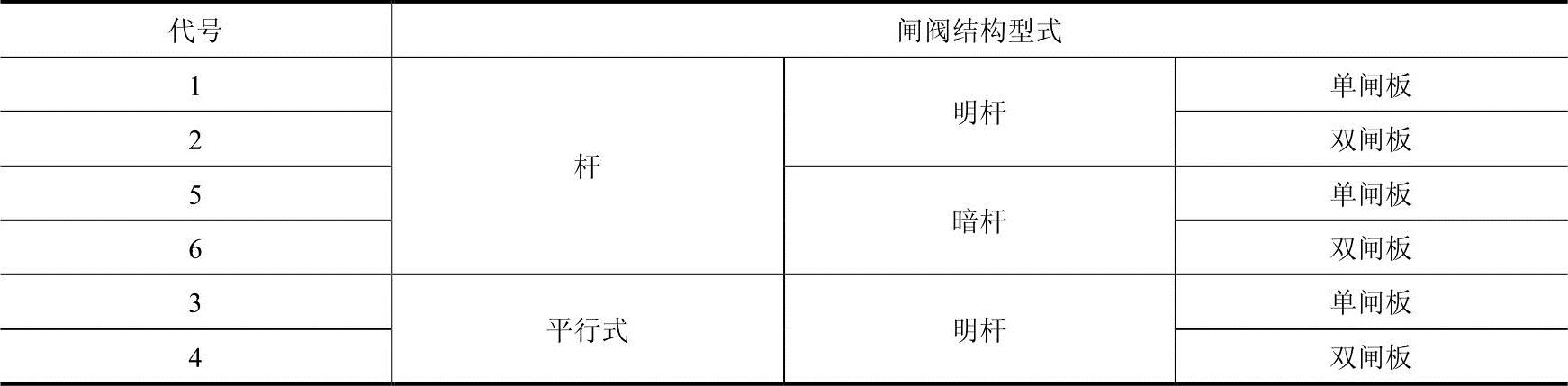

表2-6 闸阀结构型式代号

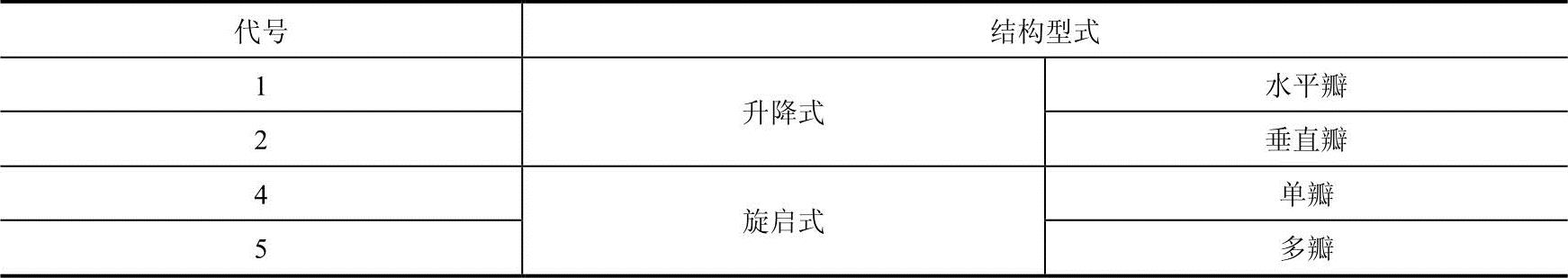

(2)止回阀和底阀数字含义见表2-7。

表2-7 止回阀和底阀结构型式代号


(3)安全阀数字含义见表2-8。

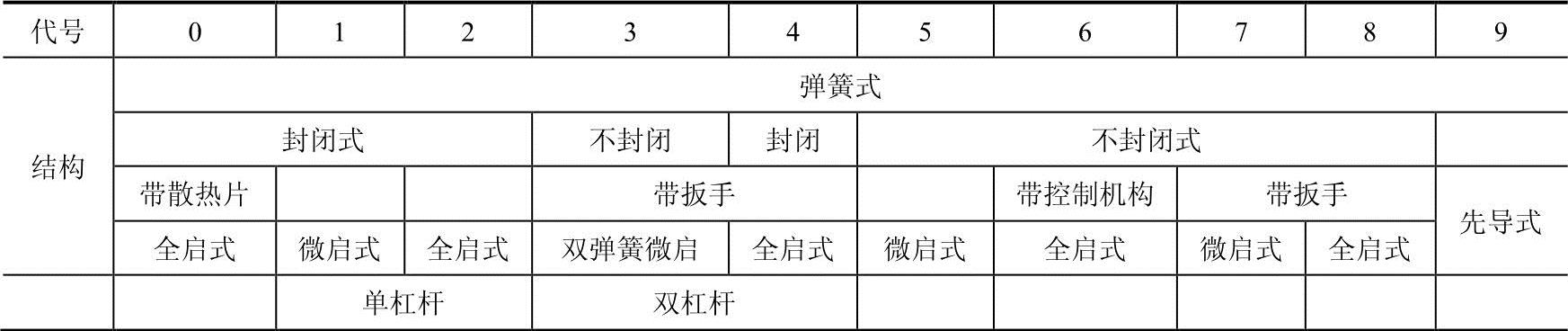

表2-8 安全阀结构型式代号


(4)球阀数字含义见表2-9。

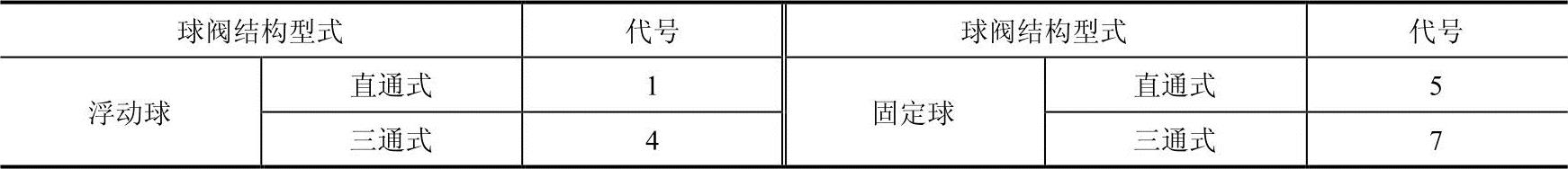

表2-9 球阀结构型式代号

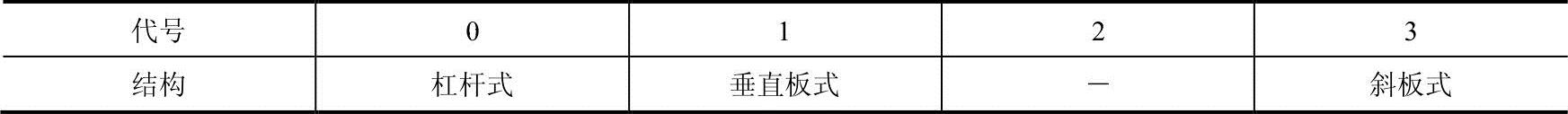

(5)蝶阀数字含义见表2-10。

表2-10 蝶阀结构型式代号

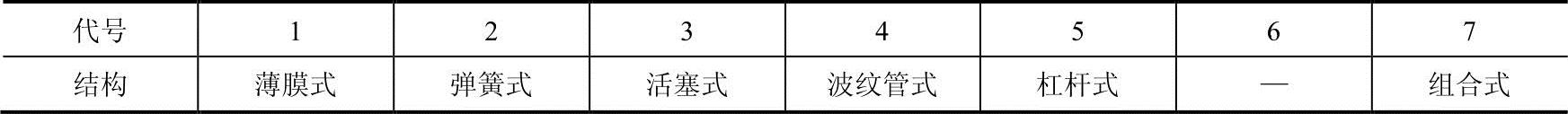

(6)减压阀数字含义见表2-11。

表2-11 减压阀结构型式代号

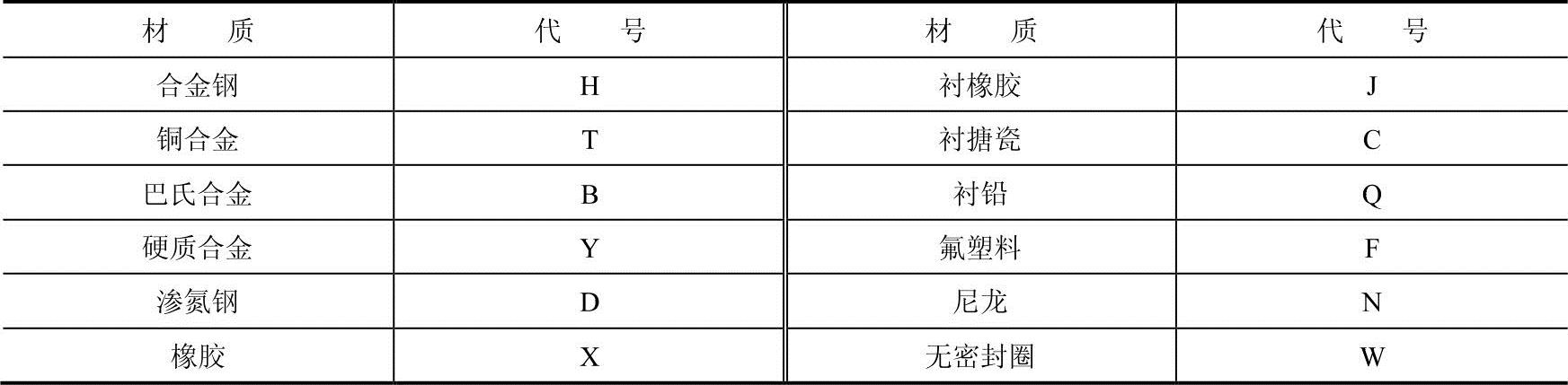

第5单元:用汉语拼音字母表示密封圈和衬里材料,表示方法见表2-12。

表2-12 密封圈和衬里材料代号


第6单元:用数字表示公称压力,单位为105Pa。

第7单元:用汉语拼音表示阀体材料,见表2-13。

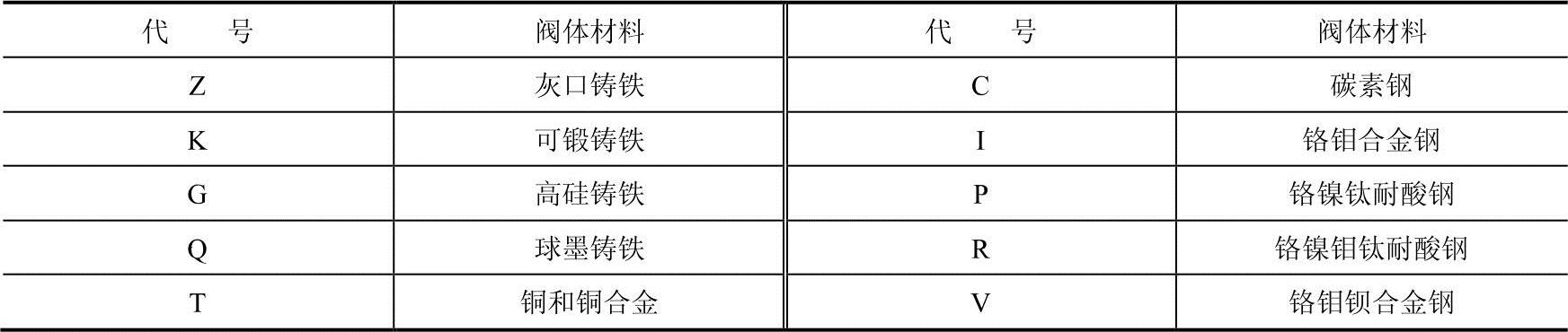

表2-13 阀体材料代号


举例:Z15T-10表示内螺纹暗杆楔式闸阀,公称压力为1.0MPa。其中第2单元为手动(省略)。第7单元阀体材料为灰口铸铁(省略)。

1.闸阀与蝶阀(www.daowen.com)

闸阀(见图2-43)是指关闭件(闸板)由阀杆带动,沿阀座密封面作升降运动的阀门。闸阀具有流体阻力小、开闭所需外力较小、介质的流向不受限制等优点;但其外形尺寸和开启高度都较大,安装所需空间较大,水中有杂质落入阀座后闸阀不能关闭严密,关闭过程中密封面间的相对摩擦容易引起擦伤现象。

蝶阀(见图2-44)是指启闭件(蝶板)绕固定轴旋转的阀门。蝶阀具有操作力矩小、开闭时间短、安装空间小、重量轻等优点;蝶阀的主要缺点是蝶板占据一定的过水断面,增大水头损失,且易挂积杂物和纤维。

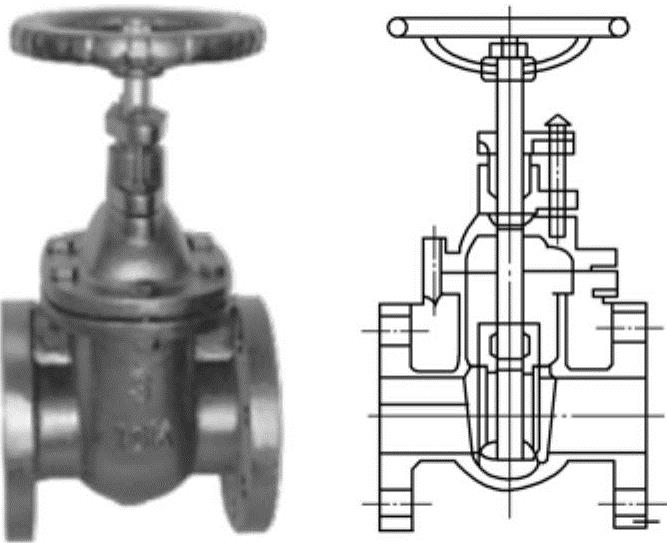

图2-43 闸阀及结构

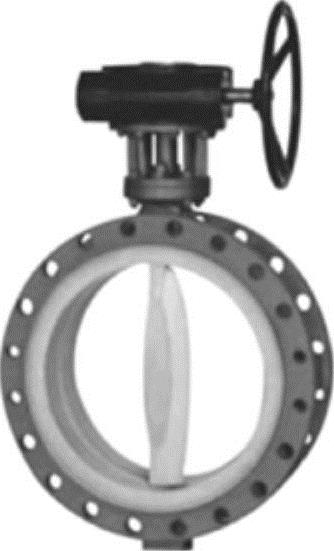

图2-44 蝶阀

2.止回阀

止回阀(见图2-45)又称单向阀,它用来限制水流朝一个方向流动。一般安装在水泵出水管、用户接管和水塔进水管处,以防止水的倒流。该阀靠水流的压力达到自行关闭或开启的目的。当水倒流时,阀瓣自动关闭,截断水的流动,避免事故的发生。

止回阀安装和使用时应注意以下几点:

1)升降式止回阀应安装在水平方向的管道上,旋启式止回阀既可安装在水平管道上,又可安装在垂直管道上。

2)安装止回阀时要使阀体上标注的箭头与水流方向一致,不可倒装。

3)大口径水管上应采用多瓣止回阀或缓闭止回阀,使各瓣的关闭时间错开或缓慢关闭,以减轻水锤的破坏作用。

3.排气阀和泄水阀

由于地形变化,特别是长距离输水管的最高处或管件上,需要安装排气阀,以排除在管中的气体。排气阀分单口和双口两种。单口排气阀用在直径小于300mm的水管上,口径为水管直径的1/5~1/2。双口排气阀口径可按水管直径的1/10~1/8选用,装在直径400mm以上的水管上。如图2-46所示。

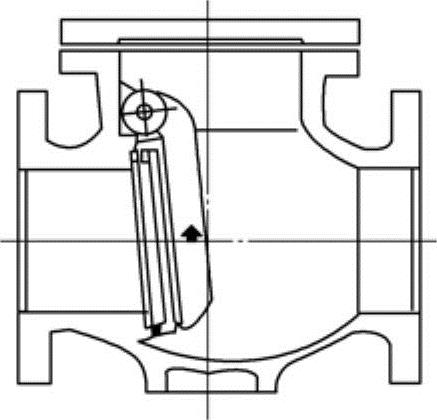

图2-45 旋启式止回阀

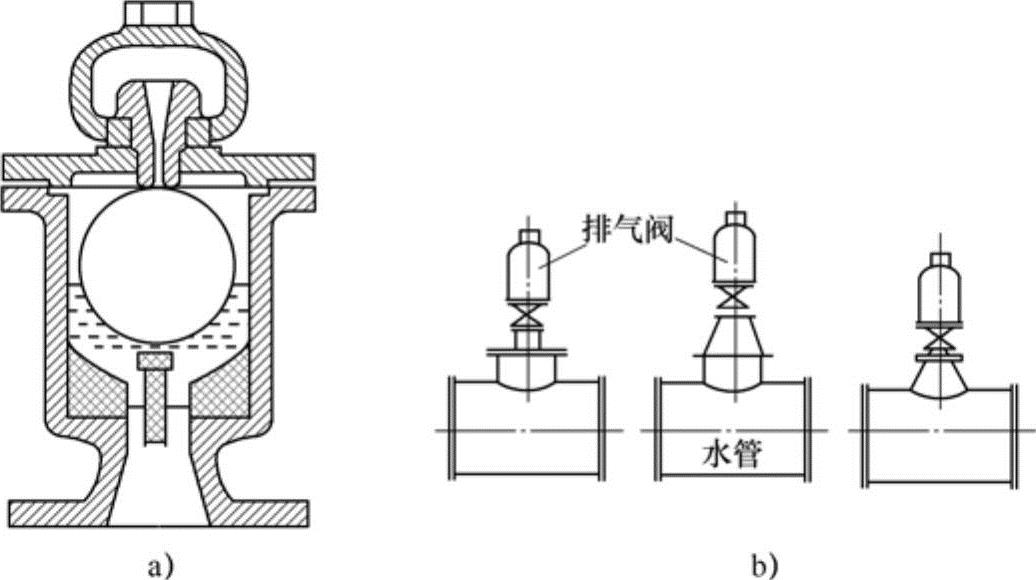

图2-46 排气阀

a)阀门构造 b)安装方式

为了排除管道内沉积物或检修放空及满足管道消毒冲洗排水要求,在管道下凹处及阀门间管段最低处,施工时应预留泄水口,用以安装泄水阀。确定泄水点时,要考虑好泄水的排放方向,一般将其排入附近的干渠、河道内,不宜将泄水通向污水渠,以免污水倒灌污染水源。

4.消火栓

消火栓安装在给水管网上,向火场供水的带有阀门的标准接口,是市政和建筑物内消防供水的主要水源之一。室外消火栓有双出口和三出口两种形式,出水口直径有65mm、80mm、100mm和150mm四种规格。至少一个出水口直径不小于100mm。安装间距不超过120m。

消火栓与市政供水管网的连接形式有以下三种:

1)位于主水管旁,引水平专用分支管,并设控制阀门连接消火栓,如图2-47a所示。

2)消火栓设立在非专用于消火栓的分支管道上,与主控阀安装在一个井室内,如图2-47b所示。

3)直接在输配水管道上加三通,消火栓直立于管道上,如图2-47c所示。

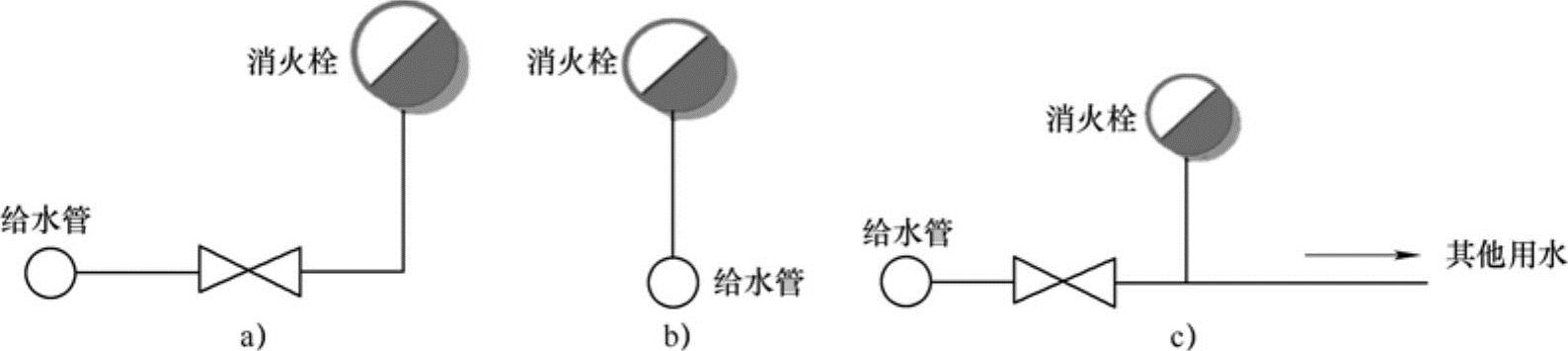

图2-47 消火栓与给水管连接方式

地上式消火栓(见图2-48)部分露出地面,目标明显、易于寻找、出水操作方便,适应于气温较高地区,但容易冻结、易损坏,有些场合妨碍交通,容易被车辆意外撞坏,影响市容。地上消火栓有两种型号,一种是SS100;另一种是SS150。SS100消火栓的公称通径为100mm,有一个100mm的出水口、两个65mm的出水口;SS150消火栓的公称通径为150mm,有一个150mm的出水口、两个65mm或80mm的出水口。

地下式消火栓(见图2-49)隐蔽性强,不影响城市美观,受破坏情况少,寒冷地带可防


图2-48 地上式消火栓

1—SS100地上式消火栓 2—弯头支座 3—阀门 4—阀杆 5—阀门套筒


图2-49 地下式消火栓

1—SX100消火栓 2—消火栓三通 3—阀门井

冻,适用于较寒冷地区。但目标不明显,寻找、操作和维修都不方便,容易被建筑和停放的车辆等埋、占、压,要求在地下消火栓旁设置明显标志。地下式消火栓一般需要与消火栓连接器配套使用。消火栓连接器主要由本体、闸体、快速接头等零部件组成,其材质为铸造铝合金。地下式消火栓有两种型号:SX65和SX100。
