给水系统应保证一定的水压，以便能供给足够的生活用水和生产用水。城市给水管网需要保持的最小的服务水压为：从地面算起1层为10m，2层12m，2层以上每层增加4m。例如，当地房屋按照6层楼考虑，则最小服务水压应为28m。至于城市内个别高层建筑物或者建筑群，或者建筑在城市高地上的建筑物所需的水压，不应作为管网水压控制的条件。为满足这类建筑物的用水，可单独设置局部加压装置，这样比较经济。
泵站、水塔或者高地水池是给水系统中保证水压的构筑物，因此需要了解水泵扬程和水塔（或高地水池）高度的确定方法，以满足设计的水压要求。
2.3.2.1 水泵扬程的确定
水泵扬程Hp等于静扬程和水头损失之和。
Hp=H0+∑h
一级泵站的扬程（m）如图2-9所示，由图示可知。
Hp=H0+hs+hd
式中 H0——静扬程（m），一级泵站静扬程是指水泵吸水井最低水位与水厂的前端处理构筑物（一般为混合絮凝池）最高水位的高程差；
hs——由QⅠ=αQd/T（最高日平均时供水量Qp+水厂自用水量）确定的吸水管水压损失（m）；
hd——由QⅠ=αQd/T（最高日平均时供水量Qp+水厂自用水量）确定的压水管和泵站到絮凝池管线水压损失（m）。

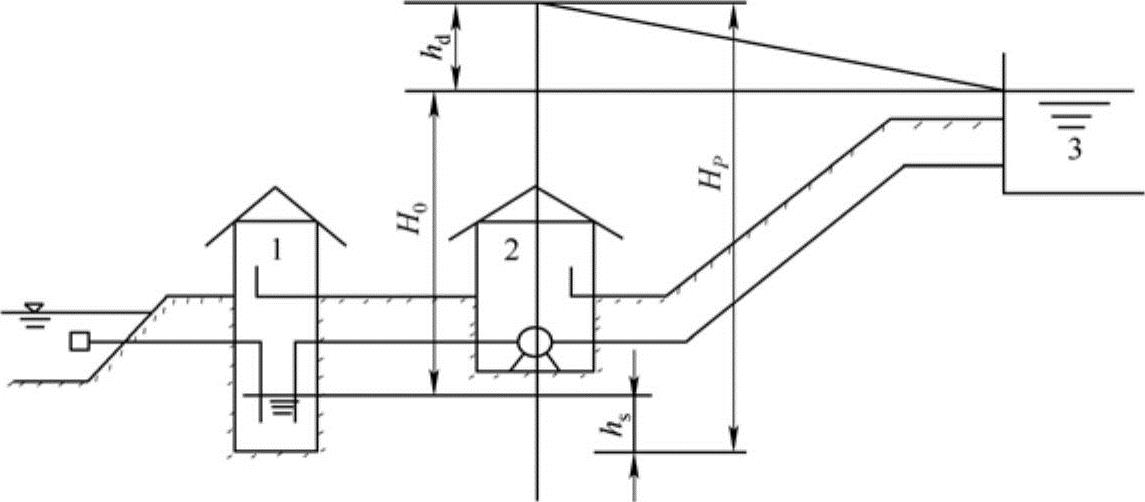

图2-9 一级泵站扬程计算
1—吸水井 2—一级泵站 3—絮凝池
二级泵站是从清水池取水直接送向用户，或者先送入水塔，而后流进用户。无水塔的管网（见图2-10）由泵站直接输入到用户时，净扬程等于清水池最低水位与管网控制点所需水压标高的高程差。所谓控制点是指管网中控制水压的点。这一点往往位于离二级泵站最远或地形最高的点，只要该点的压力在最高用水量时可以达到最小服务水压的要求，整个管网就不会存在低水压区。

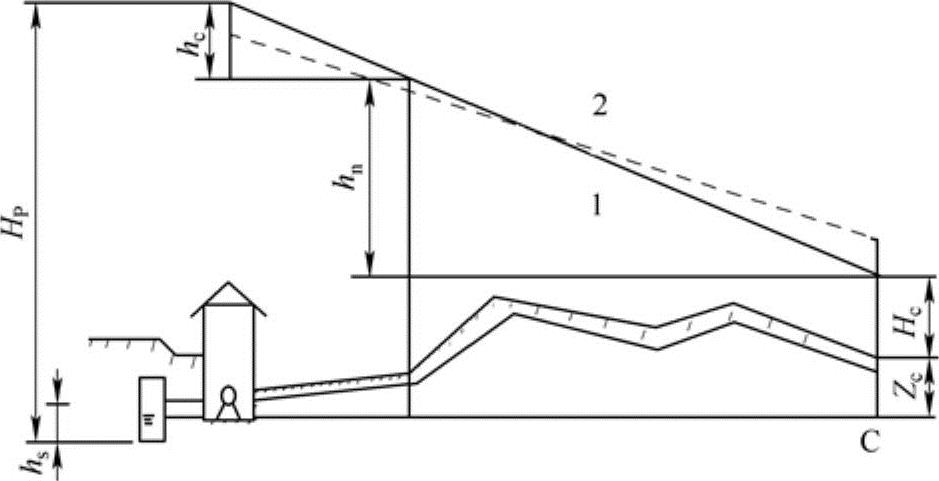

图2-10 无水塔管网的水压线
1—最小用水时 2—最高用水时
水压损失包括吸水管、压水管、输水管和管网等水压损失之和。综上所述，无水塔时，
二级泵站扬程（m）为
Hp=Zc+Hc+hs+hc+hn
式中 Zc——静扬程，管网控制点C的地面标高和清水池最低水位的高程差（m）；
Hc——控制点所需的最小服务水压（m）；
hs——吸水管中的水压损失（m）；
hc、hn——输水管和管网中的水压损失（m）；
hs、hc、hn都应按水泵最高时的供水量Qh计算。有水塔时（见图2-11），二级泵站扬程（m）为
Hp=（Zc+Hc+hn+H0）+hc+hs=（Zt+Ht+H0）+hc+hs
式中（Zt+Ht+H0）=（Zc+Hc+hn+H0）——静扬程，清水池最低水位和水塔最高水位的高程差（m）；
Zc——管网控制点C的地面标高（m）；
Hc——控制点所需的最小服务水压（m）；(www.daowen.com)
hn——按最高时供水量Qh计算的从水塔到控制点的管网水压损失（m）；
hc——按最高时供水量Qh计算的从水泵到水塔的输水管水压损失（m）；
hs——吸水管中的水压损失（m）；
Zt——设置水塔处的地面标高（m）；
Ht——水塔水柜底高于地面的高度（m）；
H0——水塔中的水深（m）。

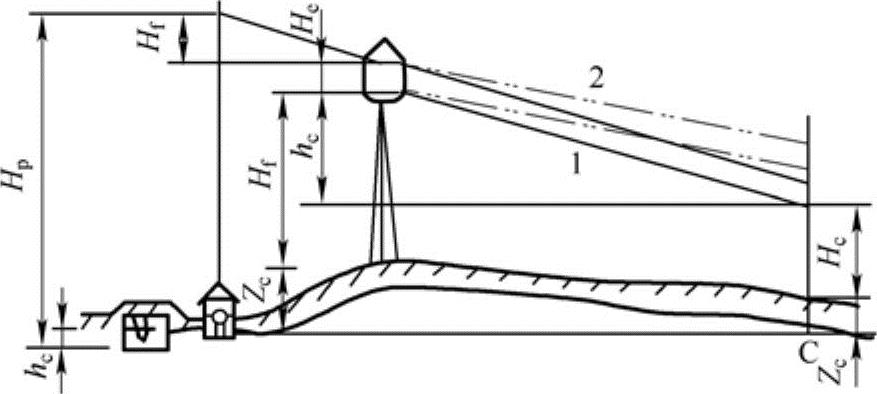

图2-11 网前水塔管网的水压线
1—最大用水时 2—最小用水时
二级泵站扬程除了满足最高用水时的水压外，还应满足消防流量时的水压要求（见图2-12）。消防时，管网中额外增加了消防流量，因而增加了管网的水压损失。水泵扬程（m）为
Hp'=Zc+Hf+hn'+hc'+hs'
式中 Zc——假设着火点C的地面标高（m）；
Hf——着火点所需的最小服务水压（m），不低于10m；
hn'——按消防流量计算的管网水压损失（m）；
hc'——按消防流量计算的输水管水压损失（m）；
hs'——按消防流量计算的吸水管中的水压损失（m）。

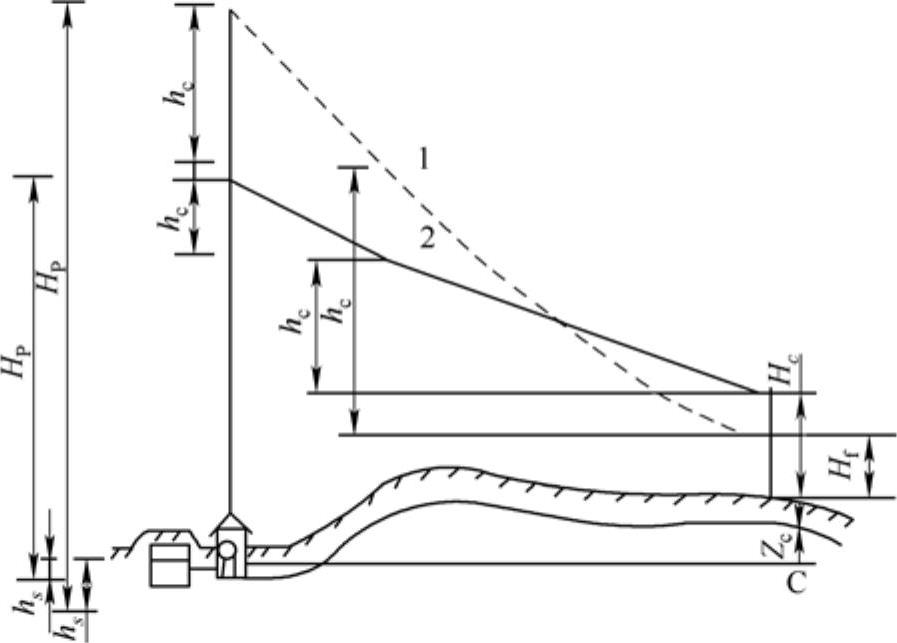

图2-12 泵站供水时的水压线
1—消防时 2—最高用水时
消防时算出的水泵扬程如果比最高日的最高时算出的还高，则根据两种扬程的差别大小，有时需在泵站内设置专用消防泵，或者放大管网中个别管段直径，以减少水头损失，而不设专用消防泵。
2.3.2.2 水塔的设置高度
大城市用水量大，一般不设置水塔。因为水塔容积小了不起作用，容积大了造价太高。并且水塔高度一旦确定，不利于今后给水管网的发展。中小城镇及工业企业可以考虑设置水塔，既可以缩短水泵工作时间，又可以保证恒定的水压。水塔在管网中的位置可靠近水厂，位于管网中间或靠近管网末端。不管哪类水塔，水柜底高于地面的高度（m）均可以按下式计算：
则有 Ht=Hc+hn-（Zt-Zc）
式中 Hc——控制点所需的最小服务水压（m）；
hn——按最高时供水量Qh计算的从水塔到控制点的管网水压损失（m）；
Zt——设置水塔处的地面标高（m）；
Zc——管网控制点C的地面标高（m）。
