2.1.3.1 给水系统的布置

图2-1是最为常见的以地表水为水源的给水处理布置。在给水系统中，取水构筑物1从河流取水，经过一级泵站2送往水处理构筑物3，处理后的清水贮存在清水池4中，二级泵站5从清水池取水，经过管网6供应用户。有时为了调节水量和保持管网的水压，可根据需要建造调节构筑物7（水库泵站、高地水池和水塔），以上环节中，从取水构筑物至二级泵站都属于水厂的范围。

给水系统的布置不一定要包括其全部的5个主要组成部分，根据不同的状况可以有不同的布置形式。例如以地下水作为水源的给水系统，由于水源水质良好，一般可以省去水处理构筑物而只需加氯消毒，使给水系统大为简化，如图2-2所示。图2-2中水塔4并非必需，视城市规模大小而定。

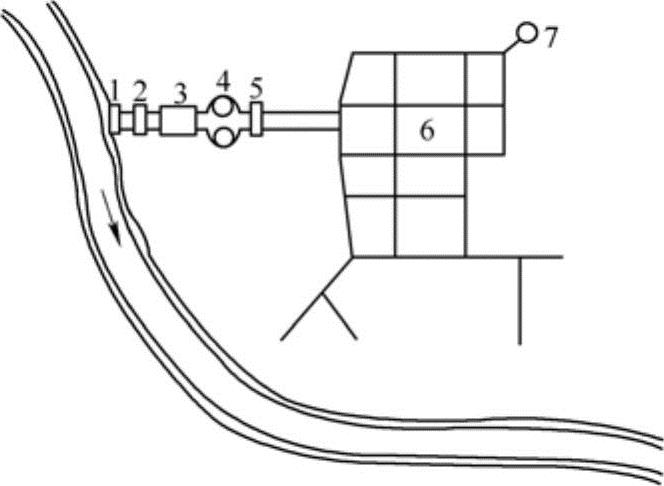

图2-1 地表水源统一给水系统

1—取水构筑物 2—一级泵站 3—水处理构筑物 4—清水池 5—二级泵站 6—管网 7—调节构筑物

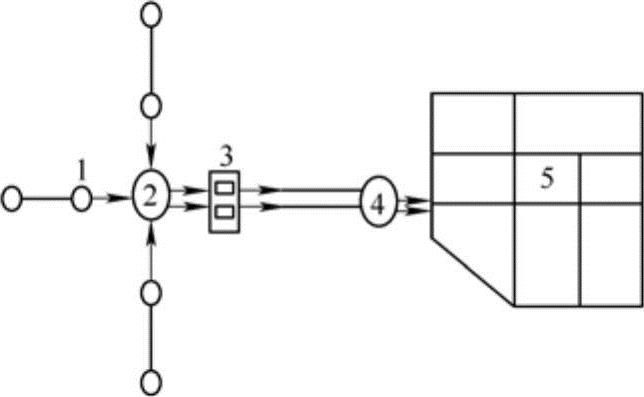

图2-2 地下水源统一给水系统

1—管井群 2—集水池 3—泵站 4—水塔 5—管网

给水系统的布置分为统一给水系统和分质（或分压）给水系统。图2-1和图2-2所示的系统称为统一给水系统，即用同一系统供应生活、生产和消防等各种用水，绝大多数城市采用这一系统。在城市给水中，工业用水的水质和水压要求有其特殊性。在工业用水的水质和水压要求与生产用水不同的情况下，有时根据具体条件，除考虑统一给水系统外，还可考虑采用分质或分压等给水系统，如图2-3和图2-4所示。

在城市给水中，工业用水量往往占较大的比例。当用水量较大的工业企业相对集中并且有合适水源可以利用时，经过经济技术比较可独立设置工业用水给水系统的，即可考虑采用按水质要求的分质给水系统。分质给水系统可以是同一水源经过不同的水处理过程和管网，将不同水质的水供应给各类用户；也可以是多水源，例如地表水经过简单沉淀后，供工业生产用水，如图2-3中虚线所示，地下水经过消毒后供生活用水，如图2-3中实线所示。也因有城市管网系统比较庞大或地形高差大、各区相隔较远、水压要求不同而采用分压供水系统。图2-4所示的管网，由同一泵站3内的不同水泵分别供水到水压要求高的高压管网4和水压要求低的低压管网5，以节约能量消耗。

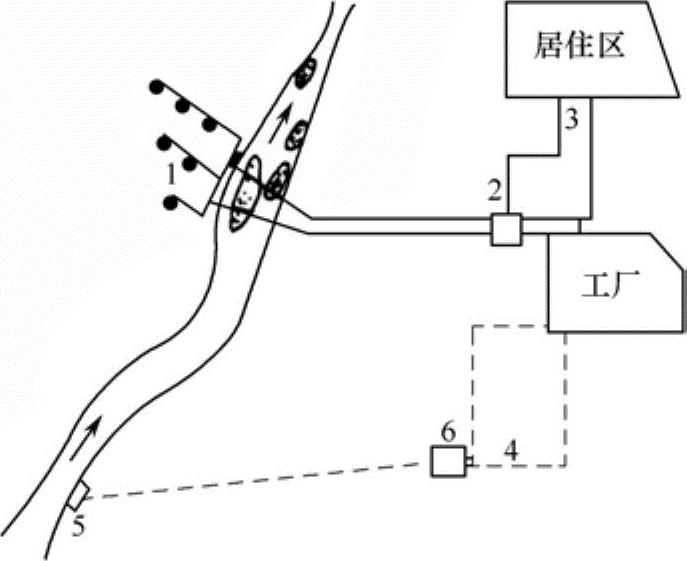

图2-3 分质给水系统

1—管井 2—泵站 3—生活用水管网 4—生产用水管网 5—取水构筑物 6—工业用水处理构筑物

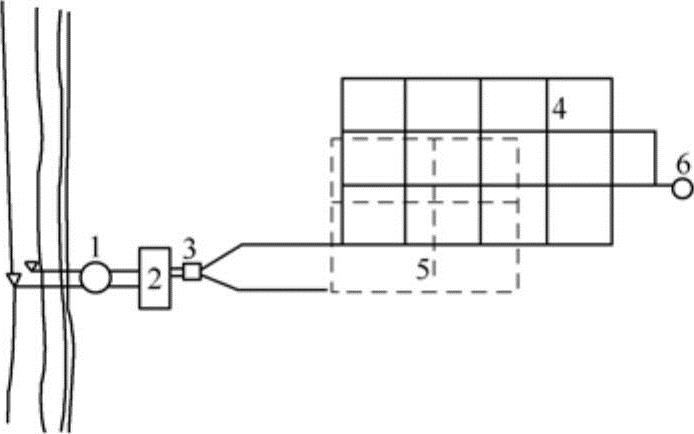

图2-4 分压给水系统

1—取水构筑物 2—水处理构筑物 3—泵站 4—高压管网 5—低压管网 6—水塔

采用统一给水系统或是分质或分压给水系统，要根据地形条件，水源情况，城市和工业企业的规划，水量、水质和水压要求，并考虑原有给水工程设施条件，从全局出发，通过技术经济比较决定。

2.1.3.2 影响给水系统布置的因素(www.daowen.com)

给水系统布置必须考虑城市规划、水源条件、地形以及用户对水量、水质、水压的要求等各方面因素。

1.城市规划的影响

给水系统的布置，应密切配合城市和工业区的建设规划，做到通盘考虑、分期建设，既能及时供应生产、生活和消防给水，又能适应今后发展的需要。

水源选择、给水系统布置和水源卫生防护地带的确定，都应以城市和工业区的建设规划为基础。城市规划与给水系统设计的关系极为密切。例如，根据城市的计划人口数，居住区房屋层数和建筑标准，城市现状资料和气候等自然条件，可得出整个给水工程的设计流量；从工业布局可知生产用水量分布及其要求；根据当地农业灌溉、航运和水利等规划资料，水文和水文地质资料，可以确定水源和取水构筑物的位置；根据城市功能分区，街道位置，用户对水量、水压和水质的要求，可以选定水厂、调节构筑物、泵站和管网的位置；根据城市地形和供水压力可确定管网是否需要分区给水；根据用户对水质要求确定是否需要分质供水等。

2.水源条件的影响

任何城市，都会因水源种类、水源与给水区的距离、水质条件的不同，影响到给水系统的布置。

当地下水比较丰富时，则可在城市上游或就在给水区内开凿管井或者大口井，井水经过消毒之后，由泵站加压送入管网，供用户使用。

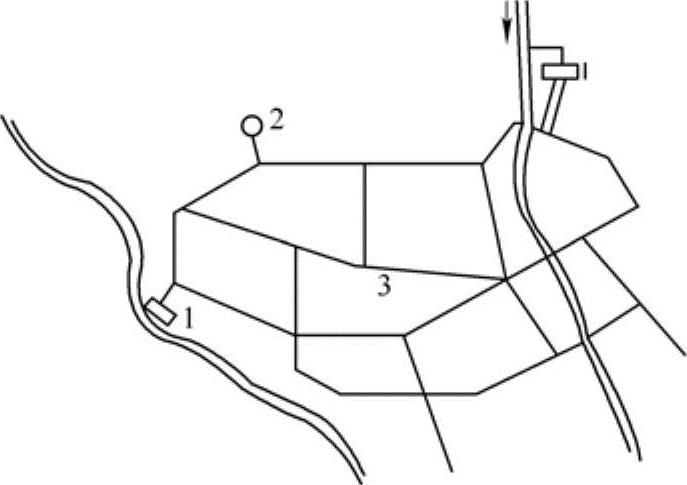

图2-5 多水源给水系统

1—水厂 2—水塔 3—管网

城市附近的水源丰富时，往往随着用水量的增长而逐步发展成为多水源给水系统，从不同部位向管网供水，如图2-5所示。它可以从几条河流取水，或者从一条河流的不同部位取水，或者同时取地表水和地下水，或者取不同地层的地下水等。这种系统的特点是便于分期发展，供水比较可靠，管网内水压比较均匀。虽然随着水源的增多，设备和管理工作相应增加，但是与单一水源相比，仍然比较经济合理，供水的安全性大大提高。

随着用水量的增大、水质恶化的加剧、城市地下水位的不断下降，有些城市不得不采取跨流域、远距离取水方式来解决给水问题。这不仅增加了给水工程的投资，也增加了工程的难度。

3.地形的影响

地形条件对给水系统的布置有很大影响。中小城市如果地形比较平坦，而工业用水量小、对水压又无特殊要求时，可采用统一给水系统。大中城市被河流分隔时，两岸工业和居民用水一般先分别供给，自成给水系统，随着城市的发展，再考虑将两岸管网相互沟通，成为多水源的给水系统。取用地下水时，可能考虑到就近凿井取水的原则，而采用分地区供水系统。分区给水布置方式可分成并联分区和串联分区，并联分区即高低两区由同一泵站分别单独供水；另一种方式是串联分区，即高区泵站从低区取水，然后向高区供水。地形起伏较大的城市，可采用分区给水或局部加压的给水系统，如图2-6所示。

图2-6 分区给水系统

1—低压供水泵站 2—水塔 3—高压供水泵站
