1.消火栓按钮接入控制系统的方式

消火栓按钮在电气控制线路中的连接形式有串联、并联及通过控制模块与总线相接三种，如图4-27所示。

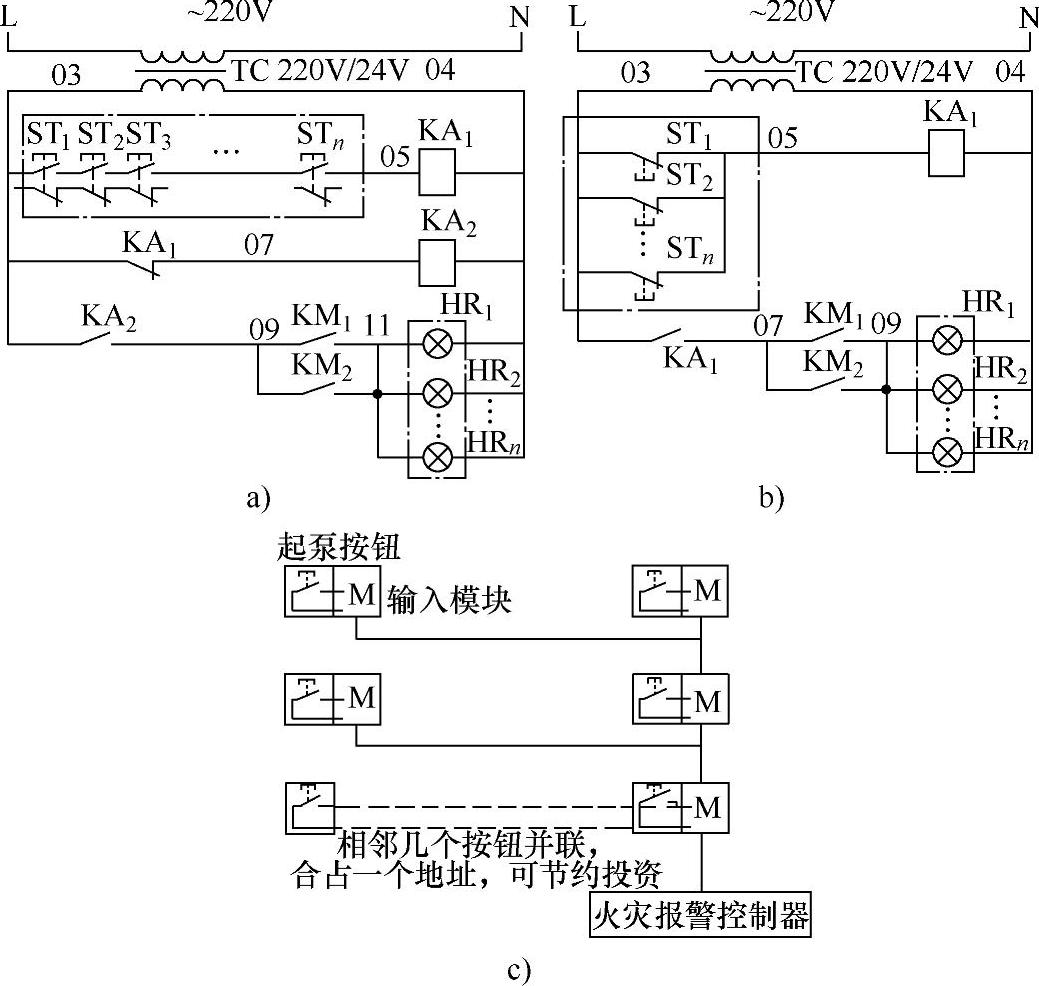

图4-27 消火栓按钮接入控制系统的方式

a）串联接入 b）并联接入 c）控制模块接入

图4-27a所示为消火栓按钮串联式电路，图中消火栓按钮的动合触点在正常监控时均为闭合状态。中间继电器KA₁正常时通电，当任一消火栓按钮动作时，KA₁线圈失电，中间继电器KA₂线圈得电，其动合触点闭合，起动消火栓泵，所有消火栓按钮上的指示灯燃亮。

图4-27b所示为消火栓按钮并联电路，图中消火栓按钮的动断触点在正常监控时是断开的，中间继电器KA₁不得电，火灾发生时，当任一消火栓按钮动作时，KA₁即通电，起动消火栓泵，当消火栓泵运行时，其运行接触器动合触点KM闭合，所有消火栓按钮上的指示灯燃亮，显示消火栓泵已起动。

在大中型工程中常使用图4-27c所示的接线方式。这种系统接线简单、灵活（输入模块的确认灯可作为间接的消火栓泵起动反馈信号），但火灾报警控制器一定要保证常年正常运行，且常置于自动联锁状态，否则会影响泵起动。

2.消火栓泵的电气控制电路

消火栓泵电气控制电路如图4-28所示，它由主电路和控制电路组成。

在主电路中采用了两台电动机M₁和M₂，可互为主泵和备用泵。由于消火栓泵的容量比较大，所以采用了星形-三角形减压起动方式。在总电源输入端采用了双电源切换开关。QF₁、QF₂为断路器，KM₁、KM₂为电动机主接触器，KMY₁、KMY₂为电动机绕组三角形联结时的接触器，KMJ₁、KMJ₂为电机绕组星形联结时的接触器，FR₁、FR₂为热继电器。

（1）信号控制回路

信号控制回路用于综合消防控制室的远控信号、消防

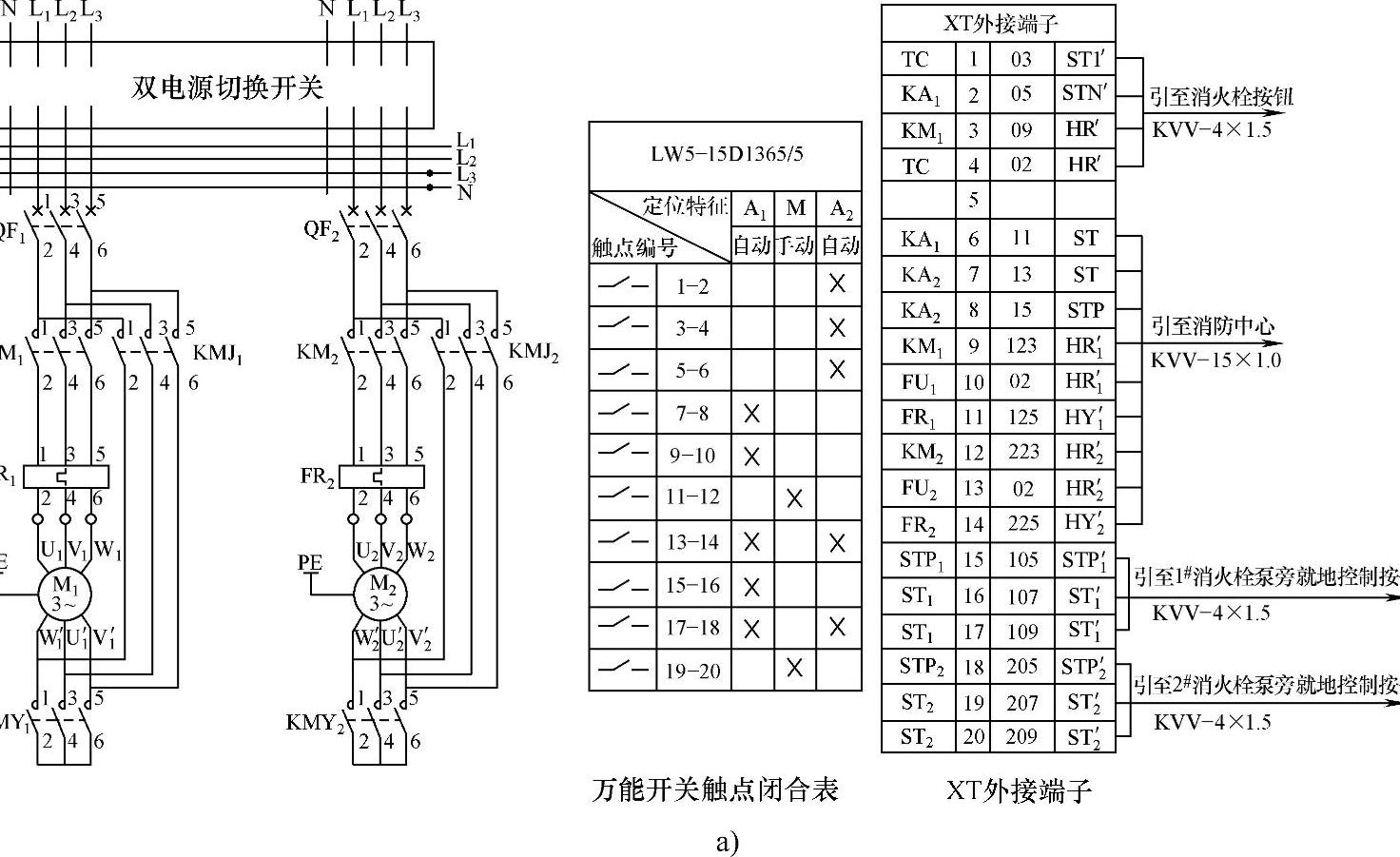

图4-28 消火栓泵电器控制电路

a）主电路

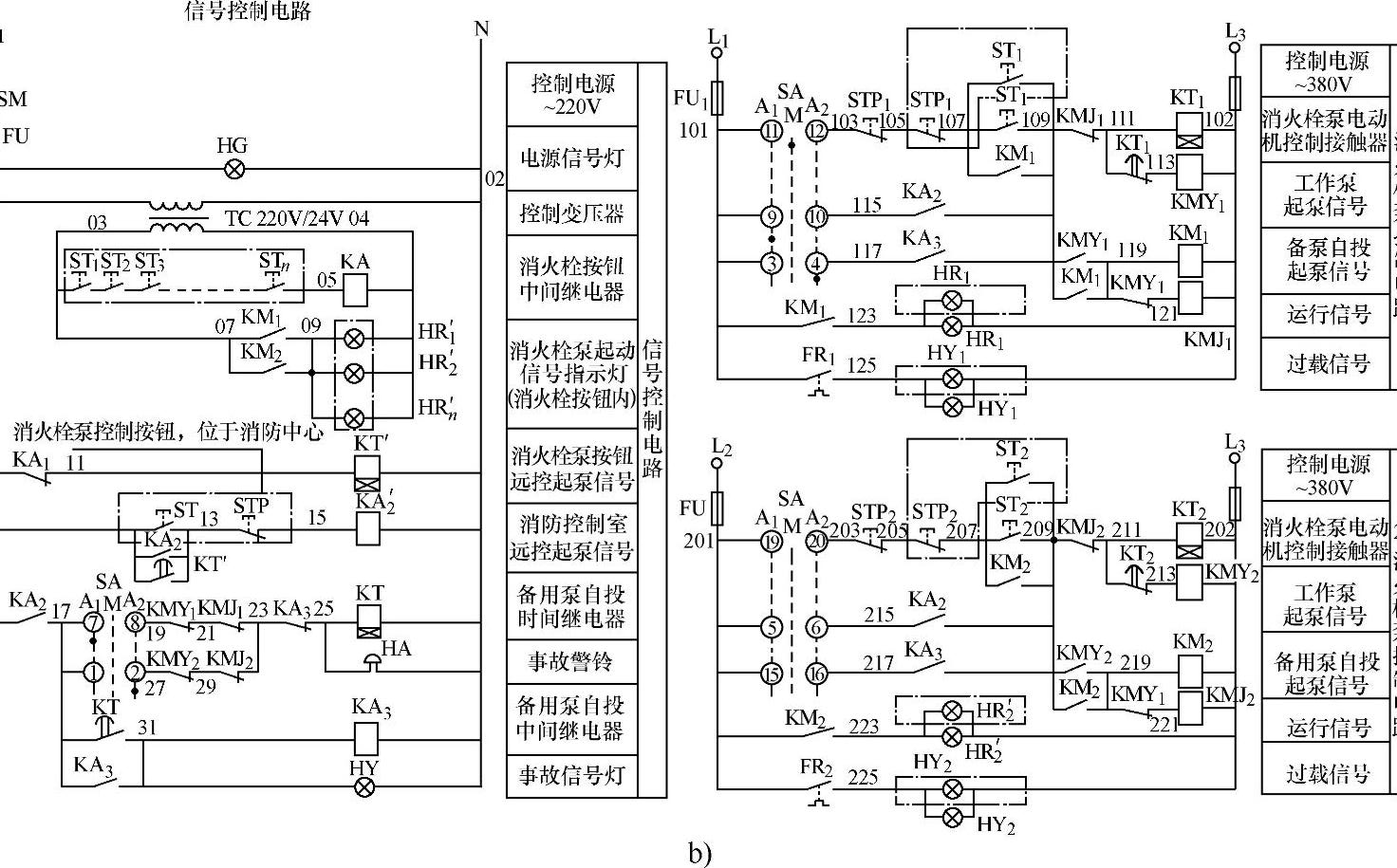

图4-28 消火栓泵电气控制电路（续）

b）控制电路

按钮的远控信号和备用泵自投信号等。通常采用时间继电器KT发出备用泵自投转换信号，当主泵因故障跳闸而使工作泵接触器KMY₁、KMJ₁失电或当KMY₁、KMJ₁不能正常吸合时，其动断触点接通KT线圈电路，经过Δt/s（整定时间）的延时，接通备用泵控制电路，备用泵自行起动。备用泵自行起动时，发出声、光报警信号。其中声响信号经KT的延时时间后消除，而光信号直至故障排除、备用泵停止工作后方可消除。

（2）主泵和备用泵控制电路

主泵和备用泵的职能分配由转换开关SA实现。SA有3挡，位于零位时为就地检修挡，此时信号控制电路不起作用，主泵及备用泵的起动及停止均由手动操作按钮进行。SA位于左右挡时，两台泵分别为1#主2#备和2#主1#备。由于电路左右对称，下面以A₁挡为例进行分析。

当SA打向A₁挡时，信号控制电路中7-8点接通，主泵控制电路中9-10点接通，备用泵控制电路中15-16接通。此时，若发生火灾，则：①打碎消火栓报警按钮玻璃后，其动合触点复位断开，KA₁失电，常闭触点复位，KA₂接通；或②消防控制室送出消火栓起泵信号，（按下ST）其动合触点复位断开，KA₁失电，动断触点01-11复位，时间继电器KT线圈接通，延时Δt/s，通电延闭动合触点01-13闭合，中间继电器KA₂线圈接通。此时，1#主泵控制电路中，回路101-SA⑨-SA⑩-115-109_-113-KMY₁-102接通，KMY₁线圈通电，1#泵电动机定子绕组星形联结，回路101-SA⑨-SA⑩-115-109_-119-KM₁-102接通，KM₁线圈通电，1#泵电动机M₁起动，到达KT₁延时时间后，定子绕组换接为三角形联结，全压运行。

若因KMY₁、KMJ₁故障不能吸合，则信号控制电路中，01-17-SA⑦-SA⑧-19-21-23-25-KT-02接通，时间继电器KT线圈得电。到达KT整定时间后，KT的延时触点17-31闭合，KA₃线圈接通，KA₃触点217_-219闭合。回路201-SA⑮51-SA⑮16-217-209-211_- KMY₂-202接通，KMY₂线圈通电，2#泵电动机定子绕组星形连接，回路201-SA⑮51-SA⑮16-217-209-219_- KM₂-202接通，KM₂线圈通电，2#泵电动机M₂起动，到达KT₂延时时间后，定子绕组换接为三角形联结，全压运行，完成备用泵自行起动。(www.daowen.com)

同理可以分析转换开关SA打向A₂挡时“2#主1#备”的工作情况。

工作泵或备用泵运行时，其运行信号由KM₁或KM₂的动合触点送出，通过控制电缆引至消防显示盘。

工作泵或备用泵过载时，其过载信号由热继电器的动合开触点送出，通过控制电缆引至消防显示盘。

消火栓泵一般采用多地控制方式，可通过楼层消火栓箱内（旁）的消火栓破玻璃按钮起动，也可以由消火栓泵控制柜起动，还可以由消防控制室通过手动控制盘直接起泵或停止。

消火栓箱内左上角或左侧壁上方装有消防按钮，用于远距离起动消火栓泵。消防按钮为打碎破玻璃起动的专用消防按钮。当打碎按钮面板上的玻璃时，受玻璃压迫而闭合的触点复位断开，发出起动消火栓泵的指令。

3.消防喷淋泵的电气控制电路

消防喷淋泵电气控制电路如图4-29所示。

主电路分析与消火栓泵的相同。民用建筑电气工程中，喷淋泵容量一般不大，通常采用直接起动方式。

两台喷淋泵一工一备，其工作（备用）职能由转换开关SA分配。

（1）自动控制

下面以SA位于九挡为例进行分析。当发生火灾时，温度上升，喷头上装有热敏液体的玻璃球达到动作温度时，由于液体的膨胀而使玻璃球炸裂，喷头开始喷水灭火。喷头喷水导致管网的压力下降，管网中的水流指示器感应到水流动时，经过一段时间20～30s的延时，发出电信号到控制室。当管网压力下降到一定值时，管网中压力开关（压力继电器）SP₁动合触点闭合，中间继电器KA₁线圈得电，动合触点闭合，起动1#喷淋泵（工作泵）。同时，水流指示器因水管网水流动而动作，接通中间继电器KA₂（KA₃），将火灾信号送至消防控制室。运行信号由喷淋泵电源接触器动合触点接通信号指示灯，将起泵信号返回消防控制室。

当工作泵因接触器故障不能起动时，KT接通，经过

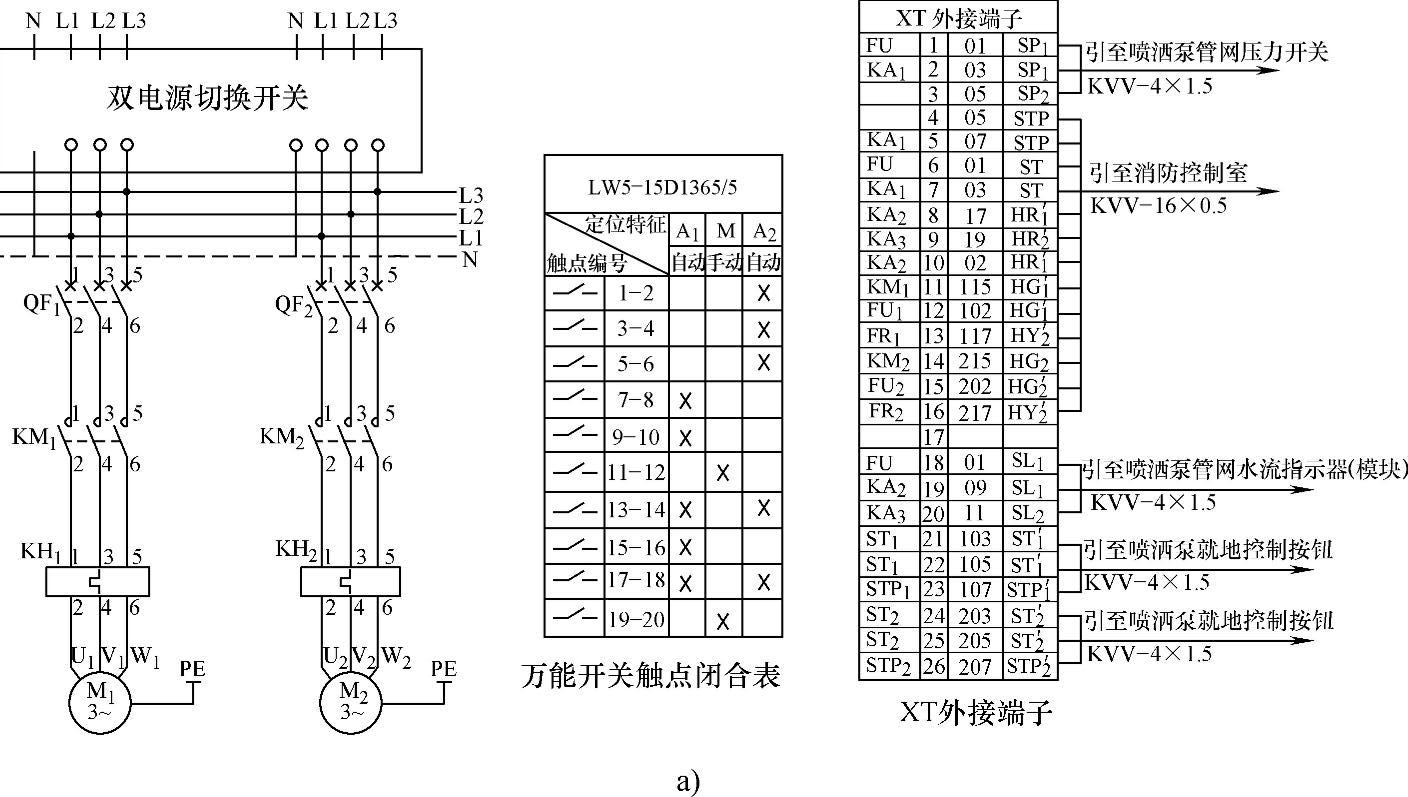

图4-29 消防喷淋泵电气控制电路

a）主电路

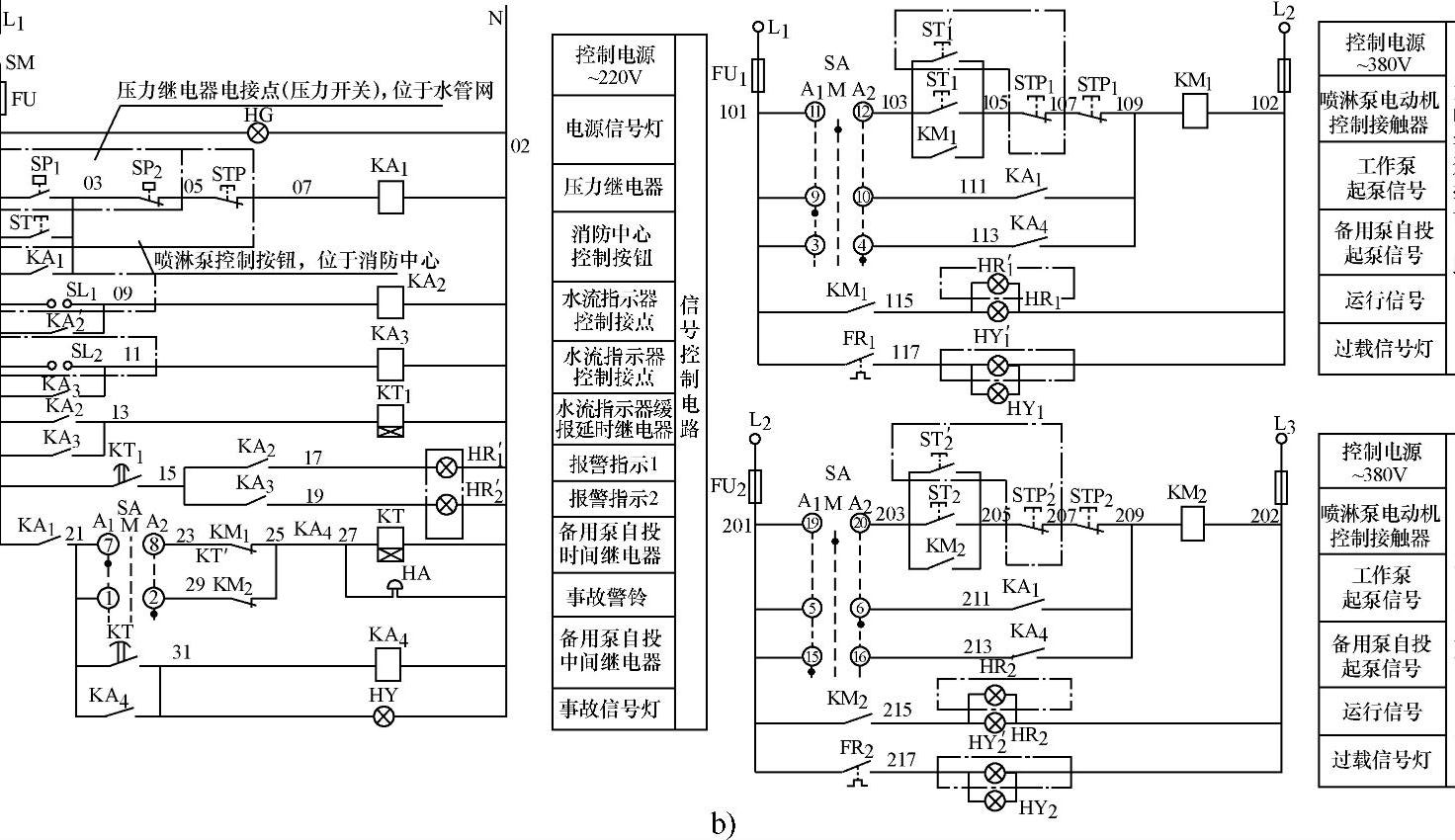

图4-29 消防喷淋泵电气控制电路（续）

b）控制电路

短暂延时，中间继电器KA₄线圈得电，动合触点闭合，起动喷淋备用泵。

（2）手动控制

将SA拨至M挡（手动控制挡），信号控制电路不起作用，1#、2#水泵电动机控制为电动机直接起动控制电路，两台电动机分别由手动控制按钮ST₁（ST₂）、STP₁（STP₂）及ST₁′（ST₂′）、STP₁′（STP₂′）控制。本挡可用作检修挡。

喷淋泵一般采用多地控制方式，通常采用直接起动方式。
