1.开机前的准备工作

1）根据系统设计图纸检查系统安装是否符合设计要求。

2）检查系统线路，对错线、开路、短路、虚焊等进行处理，确保线路正常。

3）检测系统线路对地绝缘电阻和系统接地是否满足《火灾自动报警系统施工及验收规范》的要求，对地绝缘电阻不小于20MΩ，使用专用接地时，地线对地电阻不能大于4MΩ，使用联合接地时，地线对地电阻不能大于1MΩ。

4）分别对报警（联动）控制器、火灾显示盘、广播对讲、火警专用计算机、供电电源等设备逐个进行单机通电并检查，正常后方可进行系统调试。

2.开机调试

火灾自动报警系统及联动系统的调试主要包括自动报警系统自身器件的连接、登录、联动关系的编制及输入和模拟火灾信号检查各系统是否按照编制的逻辑关系执行。其调试步骤及方法见表4-17。

知识窗

火灾报警系统常用联动逻辑关系

按照国家有关消防规范要求，高层建筑中火灾报警系统常用的联动逻辑关系如下。

（1）消火栓系统

消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

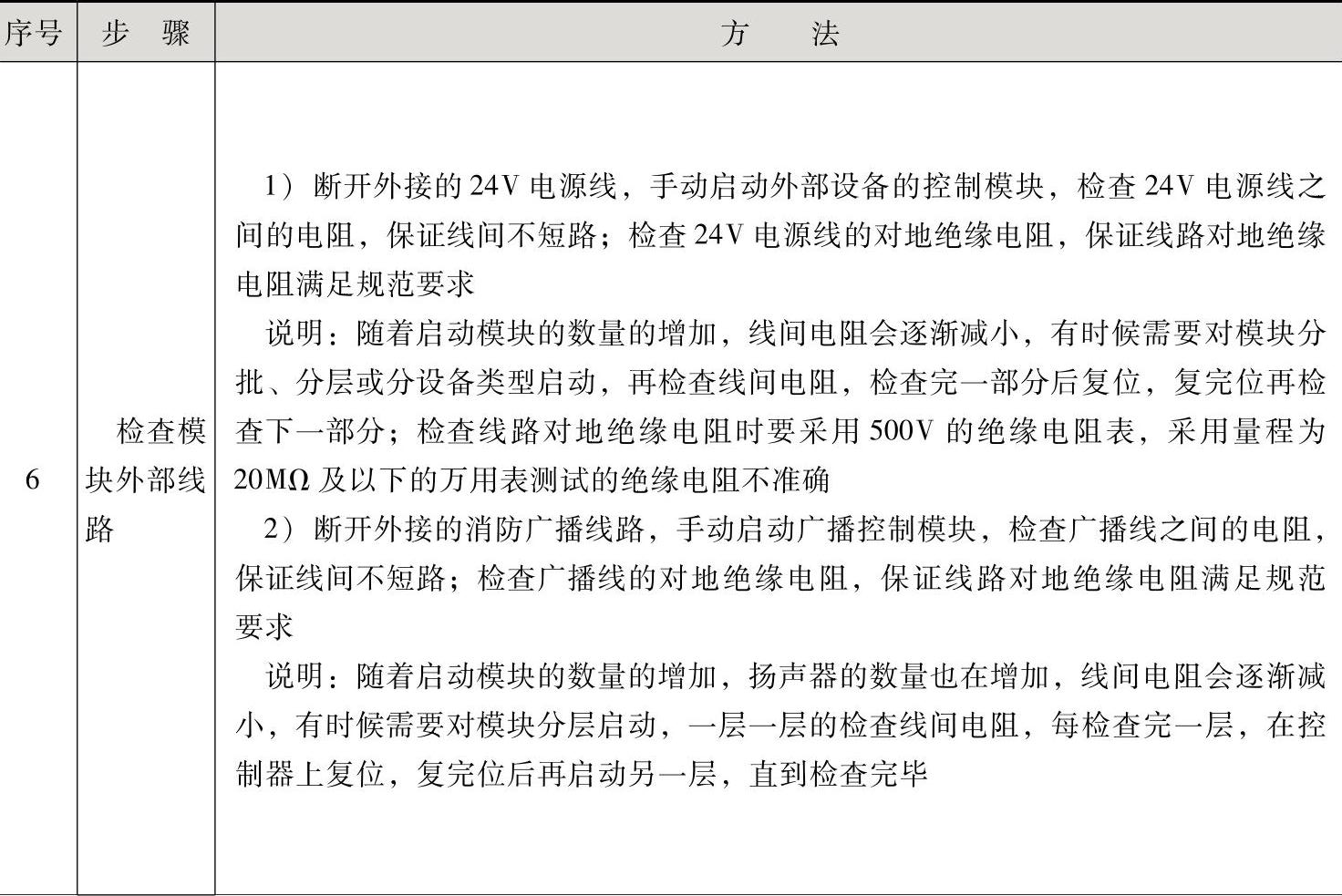

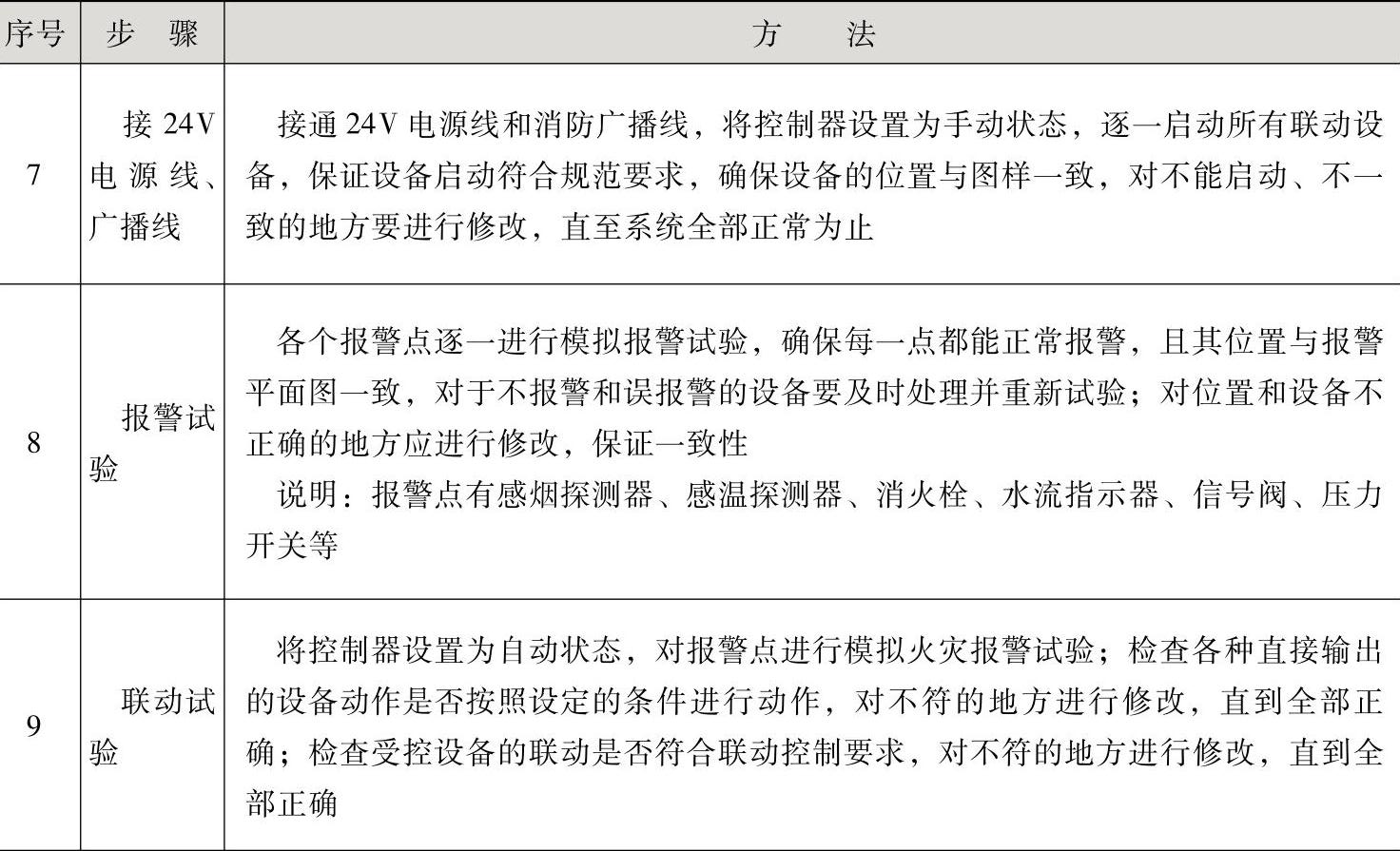

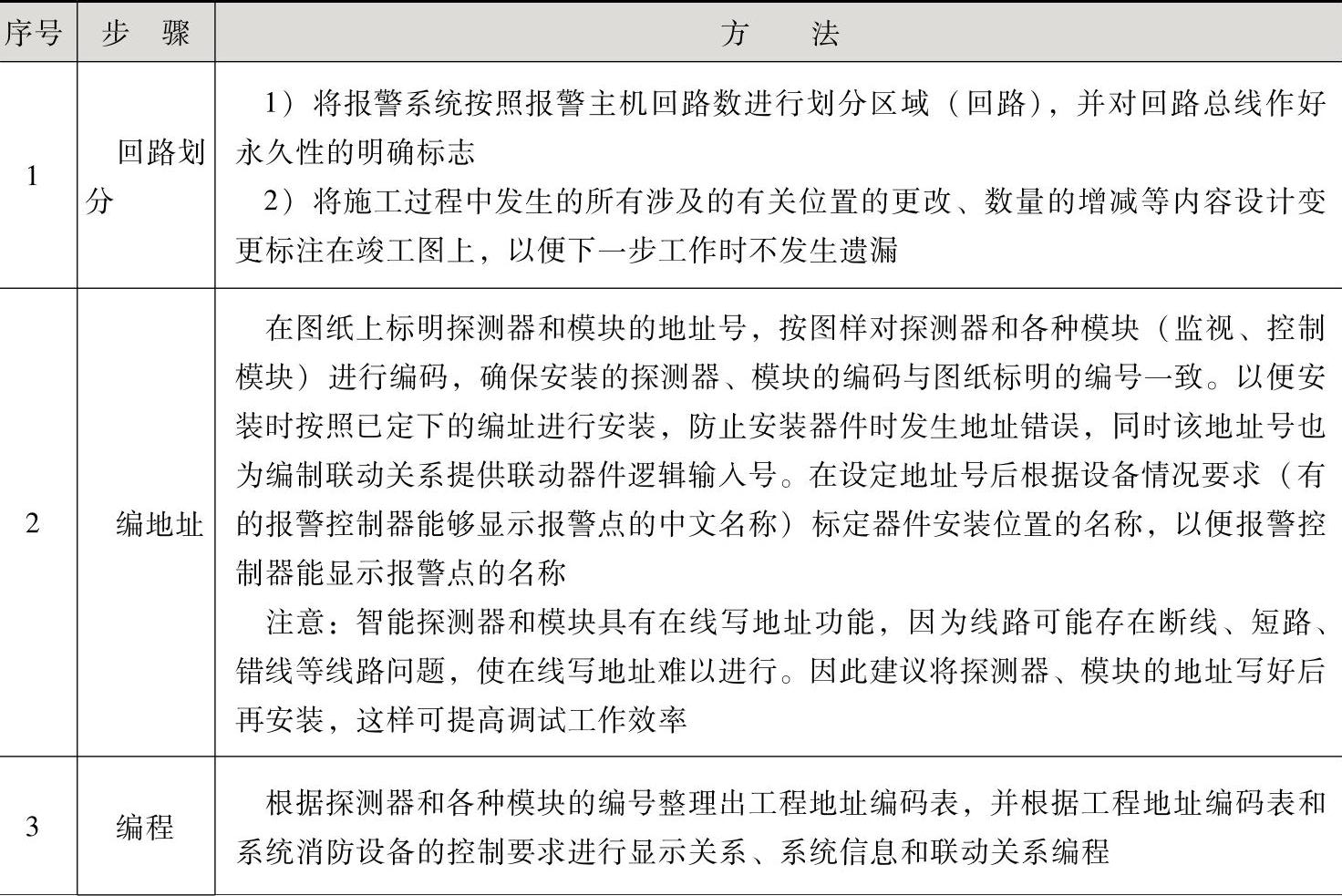

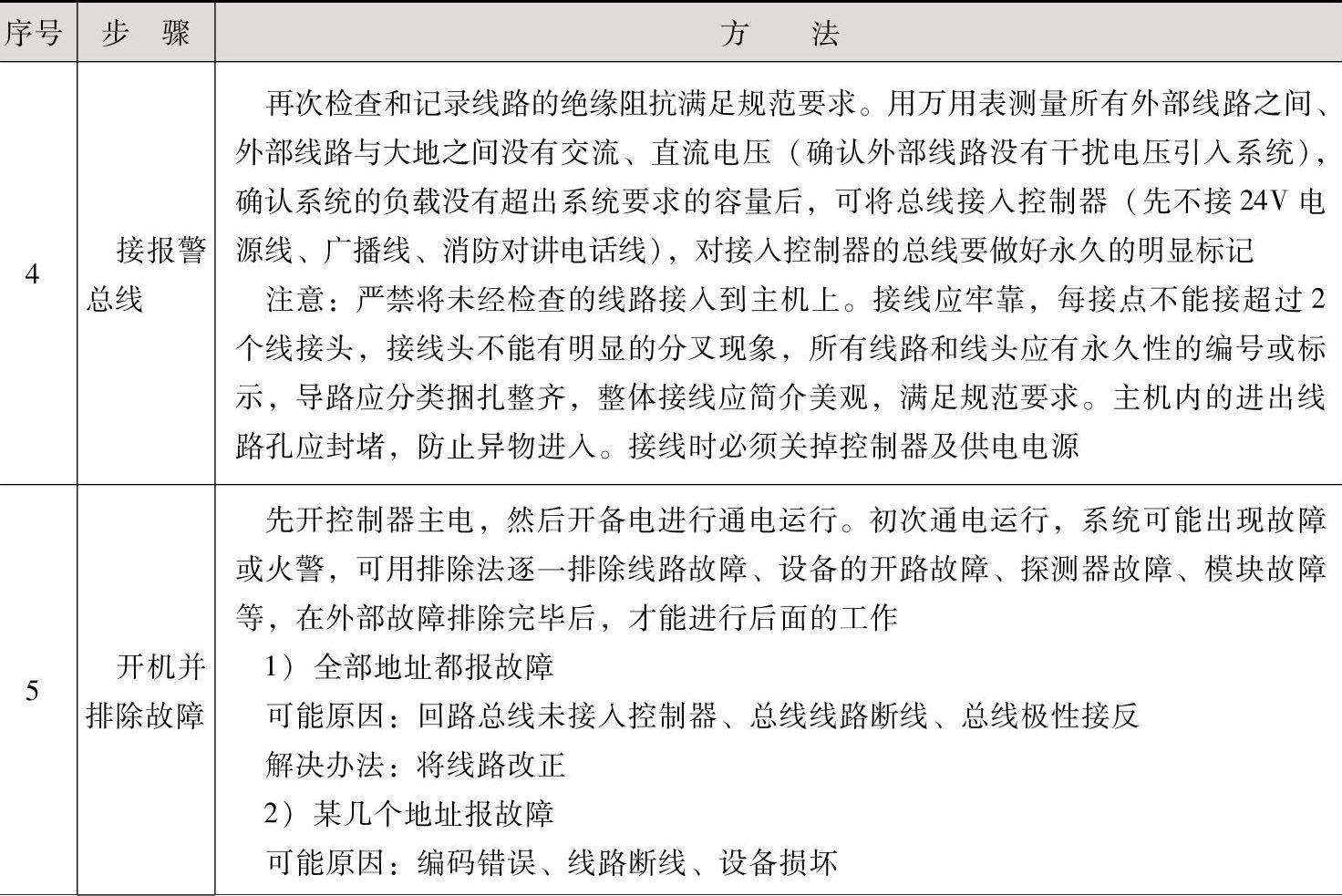

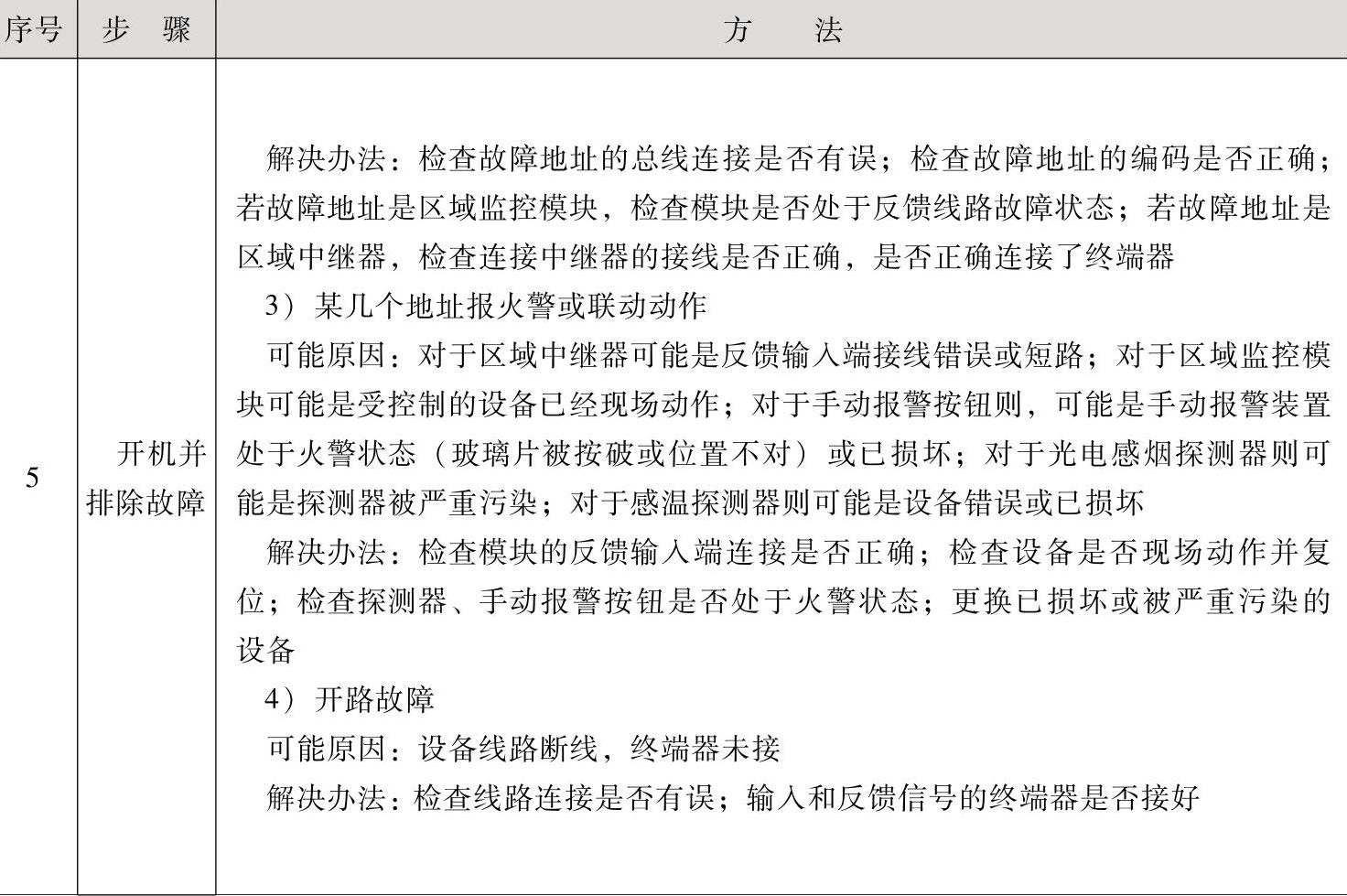

表4-17 开机调试步骤及方法

(续)

(续)

(续)

(续)

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

说明：手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

（2）自动喷水灭火系统

水流批示器动作信号“与”压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

说明：手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

（3）消防排烟系统

机械正压送风系统的联动关系：

探测器报警信号“或”手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：

1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压。

2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下两层的正压送风口。

排烟系统的联动逻辑关系：

排烟分区内的探测器报警信号“或”排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号启动排烟风机（或启动排烟风机高速）。

排烟风机入口处排队烟防火阀（280℃）的关闭信号→停止相关部位的排烟机。

（4）防火卷帘门

1）只作为防火分割用的防火卷帘门可不做两步降落。(www.daowen.com)

感烟探测器报警信号→启动防火卷帘门下降输出模块控制防火卷帘门下降到底→防火卷帘门降低限位信号通过输入模块反馈到消防控制室（火灾报警控制器显示防火卷帘门关闭信号）。

2）用在疏散通道上的防火卷帘门。

安装在防火卷帘门两侧的感烟探测器报警信号→启动防火卷帘门一步下降→输出模块，使防火卷帘门下降一步后停止，当安装在防火卷帘门两侧的感温探测器发出报警信号→启动防火卷帘门两步降输出模块，使防火卷帘门降落到底。

（5）火灾警报和火灾事故广播联动

手动报警按钮“或”两只火灾探测器报警信号“与”→启动声光报警器、火灾事故广播输出模块→接通声光报警器电源、接通火灾事故广播线路。

高层建筑中火灾警报和火灾事故广播的开启顺序如下：

1）当2层及2层以上楼层发生火灾时，宜先接通火灾层及其相邻的上、下层。

2）当首层发生火灾时，宜先接通本层、2层及地下各层。

3）当地下室发生火灾时，宜先接通地下各层及首层。

（6）消防电梯

手动报警按钮“或”两只探测器报警信号“与”→启动消防电梯强制下降输出模块动作→消防电梯强降首层并向消防控制室返回信号。

说明：对于消防电梯最好的方式是在消防控制室内手动强制下降。

（7）非消防电源切换

手动报警按钮“或”两只探测器报警信号“与”→启动非消防电源切换输出模块动作→该模块启动断路器脱扣机构使断路器跳闸切断非消防电源。

说明：非消防电源的切除最好的方式应在消防控制室内手动切除。

3.火灾自动报警系统的维护保养

（1）感烟探测器的换源、清洗和电参数调整

在火灾初期，火灾探测器及时将探测到的火灾信息传送到火灾报警主机，主机发出声光报警信号并联动消防设施，所以保证探测器的正常工作是至关重要的。感烟探测器主要分为离子感烟和光电感烟两类，因离子感烟探测器内有放射源，若处理不当会污染环境，所以近年来各厂家基本上以生产光电感烟探测器为主。但目前正在使用的探测器中离子感烟探测器还占有相当大的比例。根据GB50166—2007《火灾自动报警系统施工及验收规范》的规定，探测器投入运行2年后，应每隔3年全部清洗一遍。以离子探测器为例，空气中的浮尘粘在放射源和电离室的表面，使电离室中离子流减弱，探测器容易误报，同时空气中的水分和浮尘还将缓慢腐蚀放射源，若电离室中的放射源被腐蚀程度超过参考室中的放射源，将导致探测器易于误报。相反，则报警迟缓或不报警。另外探测器中电子元件的参数漂移也不可忽视，对清洗后的探测器须进行电气参数校验调整。探测器清洗的英文词是“Overhaul”，译为“彻底检修”，即将探测器经换源、清洗、电参数调整后，其指标达到新探测器出厂时的指标。所以为了保证探测器能长期正常的工作，将探测器送到专业清洗厂家定期进行彻底检修是十分必要的。

（2）火灾报警控制器的清洁、软件备份与安全供电

大型建筑物内局部装修改造频繁，火灾报警控制器的用户软件改动也较多，有些厂家生产的控制器是靠锂电池保存用户软件，在锂电池失效且报警控制器断电的情况下（还有其他原因，如误操作、主卡损坏等），就会造成软件丢失，恢复控制器软件的工作非常繁琐，所以定期备份用户软件是非常重要的。

在主电失灵时，备用电池能保证控制器在一定时间内继续工作。备用电池一般采用免维护电池，其寿命为3～5年，应定期使用专用电池测试仪测试电池，及时更换失效电池，保证消防控制器安全供电。

（3）探测器加烟功能测试

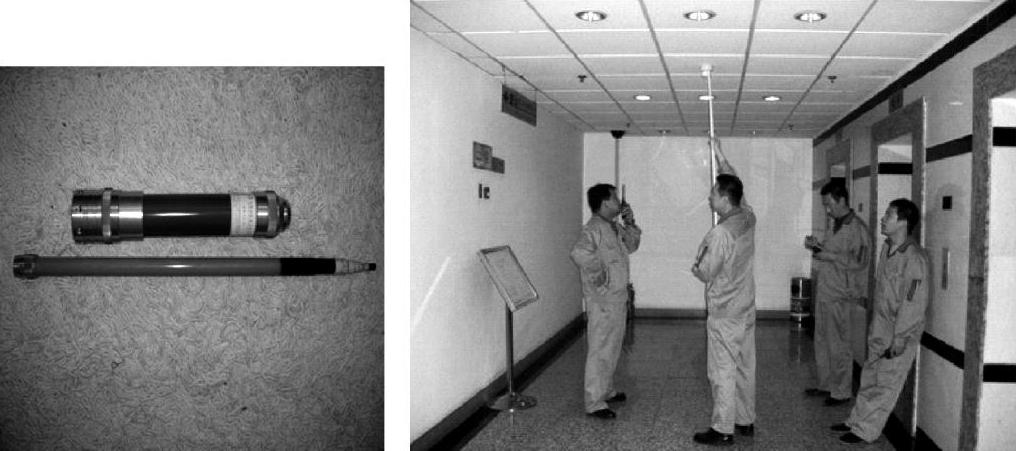

在大型建筑物中探测器数量较多，探测器的测试一般采用抽测方式，使用烟感装置检测器（由四节5号电池做电源）如图4-26所示，对离地面5.5m以下的烟感装置在3～5s就能检测完毕。抽测应注意以下几个方面。

图4-26 烟感装置检测器

1）对测试过的探测器做地址记录，以免在下期测试中重复测试同一个点。在一年内通过几期测试后将所有的探测器测试一遍。

2）在加烟测试过程中，应对探测器报警的迟缓程度做记录，通过最后汇总，对整个建筑物内探测器的工作状态有一个大致的了解，为是否对探测器进行清洗提供佐证。

3）测试中应核对探测器的地址是否准确。某小区消防系统已运行6年，有一房间报警，而报警控制器显示的却是隔壁房间的地址，可见核对报警地址的重要性。

（4）防、排烟系统检查与功能测试

首先观察阀体关闭是否严密，大量阀体关闭不严将影响排烟或送风效果。探测器报警联动后，阀体打开时应通畅，否则应及时修理，以避免火灾发生时阀体打开角度不够或根本无法打开，上述问题较普遍，其原因一般是阀的质量不太好，组件生锈，或是安装不当，在维修过程中应引起重视。

阀动作后，核对消防控制室的返回信号，同时应能联动消防风机起动。因一台风机供多个阀使用，应对每个阀体动作后联动风机的情况进行检查，这一点往往容易被忽视，某小区消防系统已运行多年，在测试时仍发现有排烟阀打开后风机不起动的现象，经查是阀联动风机的程序未编入。在大型的消防系统中，因用户软件量大，调试人员疏忽造成上述现象确有可能，所以在维修保养过程中应细心工作，达到完善系统的目的。

对消防风机的测试除自动功能外，还应测试消防中心的远程直接起动功能，以及风机电控柜的现场起动功能，同时应检查返回信号是否正确。

（5）防火卷帘门和防火门的功能测试

疏散通道上的防火卷帘门应具有半降和全降功能，用作防火分隔的防火卷帘在探测器报警后应一步到位，测试时应能满足上述要求并核对返回信号。防火卷帘门动作后应注意其下降过程是否平稳，有无阻塞现象，落底后是否严密。

防火门起动后，应注意两扇门是否按先后顺序关闭，是否存在空隙。

（6）消防警铃及火灾事故广播的功能测试

建筑物每层通常有多个警铃或扬声器。在测试中，不应以能听到声响为准，而应确保每个警铃或扬声器都能正常工作，并确定声级是否能达到要求。

（7）消防水系统的功能测试

通过末端放水测试水流指示器，消火栓起泵按钮也应进行测试，以每一年全部测试一遍为佳。

消防水泵有三种起动方式，即水泵控制柜现场起动、自动起动、消防控制室远程起动。对以上三种方式均应进行测试，并核对返回信号。
