1.火灾自动报警系统的布线与安装

1）火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定，同时应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。

2）在管内或线槽内的配线，应在建筑抹灰及地面工程结束后进行。在配线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应布在同一管或线槽的同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

3）从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器的线路，当采用金属软管保护时，其长度不应大于2m。

4）管路超过下列长度时，应在便于接线处装设接线盒。

① 管子长度每超过30m、无弯曲时。

② 管子长度每超过20m，有1个弯曲时。

③ 管子长度每超过1Om，有2个弯曲时。

④ 管子长度每超过8m，有3个弯曲时。

5）金属管子入盒时，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。

6）明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。

7）线槽接口应平直、严密、槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。线槽敷设时，一般应根据工程实际情况在下列部位设置吊点或支点。

① 线槽始端、终端及接头处，直线段不大于3m处。

② 距接线盒0.2m处。

③ 线槽转角或分支处。

8）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

9）火灾自动报警系统导线敷设后，应对每回路的导线用500V的绝缘电阻表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

10）同一工程中，应根据不同用途，选用不同颜色的导线，以便区分，但相同用途的导线颜色应一致。电源线正极为红色，负极为蓝色。

2.探测器的安装

（1）探测器安装位置的确定

探测器安装时，要按施工图选定的位置现场划线定位。在吊顶上安装时，要注意纵横成排对称。

火灾报警施工图一般只提供探测器的数量和大致位置，在现场施工时会遇到诸如风管、风口、排风机、管道和照明灯具等各种障碍，就需要对探测器设计位置进行调整，如需取消探测器或调整位置后超出了探测器的保护范围，应和设计单位联系，变更设计，如图4-23所示。

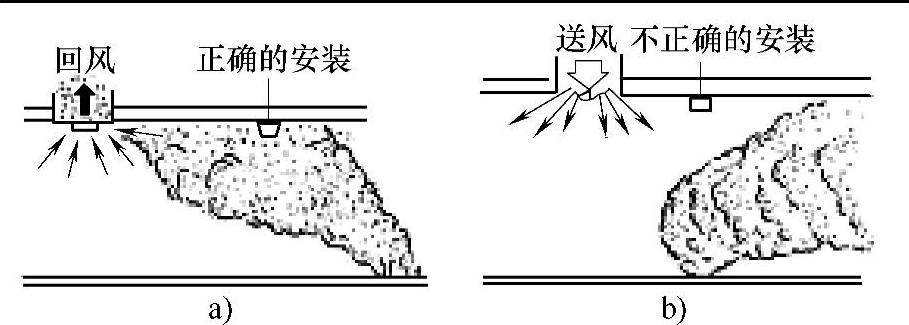

图4-23 探测器安装位置正误比较

a）正确安装图 b）错误安装图

探测区域内的每个房间至少应设置一只火灾探测器。感温、感光探测器距光源距离应大于1m。感烟、感温探测器的保护面积和保护半径应按表4-16确定。

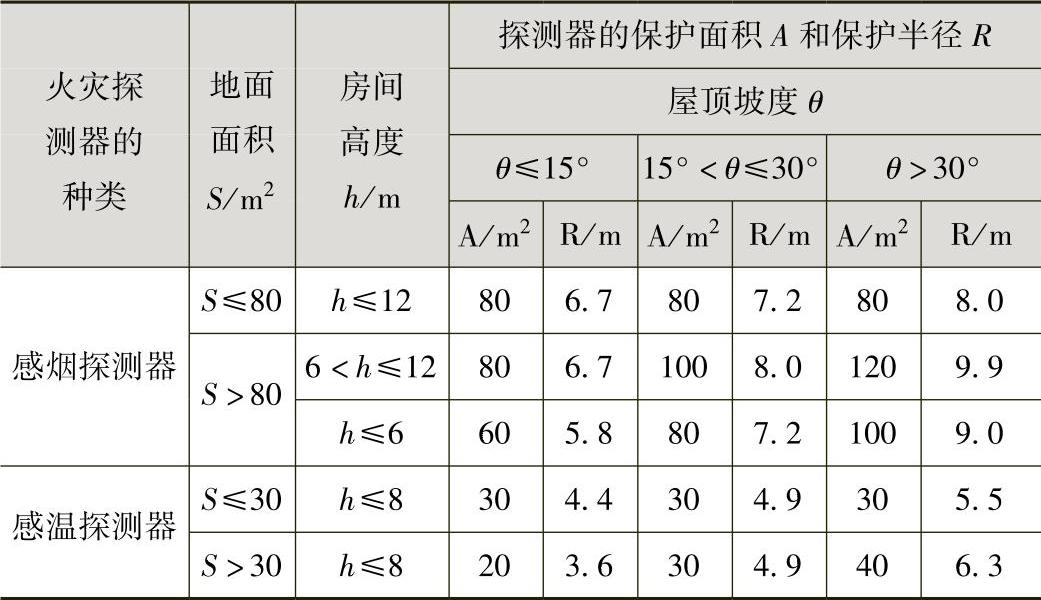

表4-16 感烟、感温探测器的保护面积和保护半径

在宽度小于3m的走道顶棚上设置感烟探测器时，居中布置，安装间距不超过15m。

探测器至端墙的距离，不大于探测器安装距离的一半。探测器至墙壁、梁边的水平距离，不小于0.5m。在楼梯间、走廊等处安装感烟探测器时，应选在不直接受外部风吹的位置。

探测器一般安装在室内顶棚上。当顶棚上有梁时，如梁的净间距小于1m，可视为平顶棚。如梁突出顶棚的高度小于200mm，在顶棚上安装感烟、感温探测器时，可不考虑梁对探测器保护面积的影响。如梁突出顶棚的高度在200～600mm时，应按规定确定探测器安装位置。当梁突出顶棚的高度大于600mm时，被梁隔断的每个梁间区域应至少设置一只探测器。当被梁隔断的区域面积超过一只探测器的保护面积时，则应将被隔断区域视为一个探测区域，并应按有关规定计算探测器的设置数量。(www.daowen.com)

（2）探测器的固定

探测器由底座和探头两部分组成，属于精密电子仪器，在建筑施工交叉作业时，一定要保护好。在安装探测器时，应先安装探测器底座，待整个火灾报警系统全部安装完毕时，再安装探头并作必要的调整工作。

常用的探测器底座就其结构形式有普通底座、编码型底座、防爆底座、防水底座等专用底座，并有明装、暗装之分。当探测器直接安装在建筑物室内装饰吊顶顶板时，需要与专用盒配套安装或用86系列灯位盒安装的探测器，盒体要与土建工程配合预埋施工，底座外露建筑物表面。

（3）探测器接线

探测器的接线其实就是探测器底座的接线，安装探测器底座时，应将预留在盒内的导线剥出线芯10～15mm，将剥好的线芯连接在探测器底座各对应的接线端子上。需要焊接连接时，导线剥头应焊接焊片，通过焊片接于探测器底座接线端子上。

不同规格型号的探测器其接线方法也有所不同，一定要参照产品说明书进行接线。例如：探测器的“+”线为红色，“-”线为蓝色，其余线据不同用途采用其他颜色区分，如图4-24所示。但同一工程中相同用途的导线颜色应一致。

图4-24 火灾探测器的接线

接线完毕后，将底座用配套的螺栓固定在预埋盒上，并上好防潮罩。按设计图检查无误后，再拧上探测器探头。探头通常以接插旋卡式与底座连接。探测器底座上有缺口或凹槽，探头上有凸出部分，安装时，探头对准底座以顺时针方向旋转拧紧。

3.手动报警按钮的安装

手动报警按钮的安装位置，应满足在一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的步行距离不大于30m，安装高度为1.5m。手动报警按钮一般安装在下列部位：

1）大厅、过厅、主要公共活动场所的出入口；

2）餐厅、多功能厅等处的主要出入口；

3）主要通道等经常有人通过的地方；

4）各楼层的电梯间、电梯前室。

每个防火分区（1000m²左右）至少设置一个手动报警按钮，有的按钮上带有消防电话插口，其安装方法如图4-25所示。

手动火灾报警按钮的外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。

4.火灾报警控制器的安装

1）火灾报警控制器在墙上安装时，其底边距地（楼）面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1～0.2m。

2）控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。

3）引入控制器的电缆或导线，应符合下列要求：

① 配线应整齐，避免交叉，并应固定牢靠；

② 电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色。

4）端子板的每个接线端，接线不得超过2根。

5）电缆芯和导线，应留有不小于20cm的量。

6）导线应绑扎成束，导线引入线穿线后，在进线管处应封堵。

7）控制器的接地，应牢固，并有明显标志。

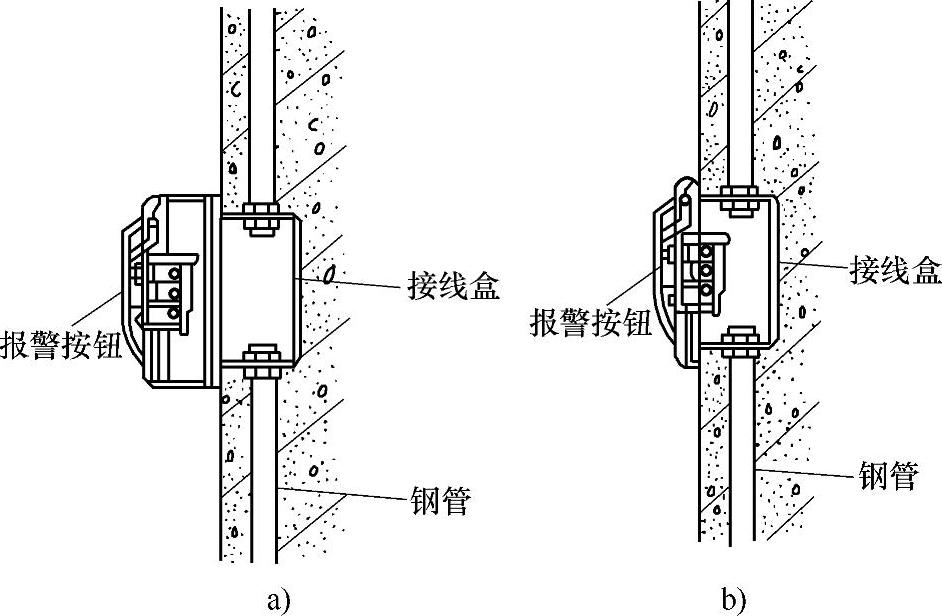

图4-25 手动报警按钮的安装

a）明装 b）暗装
