4.2.4对讲系统安装与布线指南

1.设备安装前准备

1)对系统全部线路进行全方位检查,看是否存在断线或短路现象。

2)确认整个系统线路无任何问题后,方可安装设备,接线各接点必须连接可靠,必要时可进行焊接。

3)安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。

2.视频线布线

视频线布线见表4-10。

表4-10 视频线布线


3.常用器材安装

对讲系统常用器材安装见表4-11。

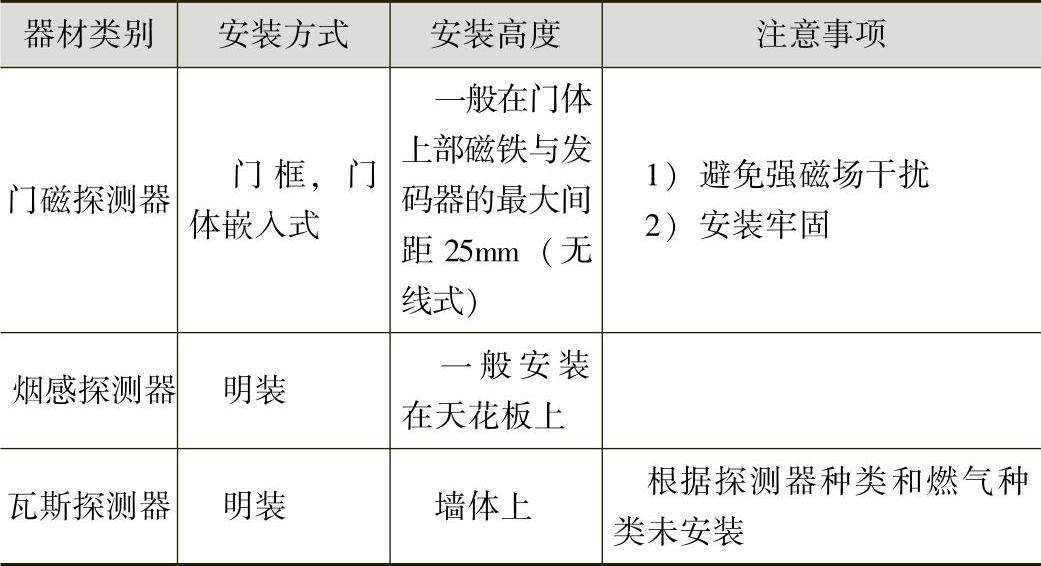

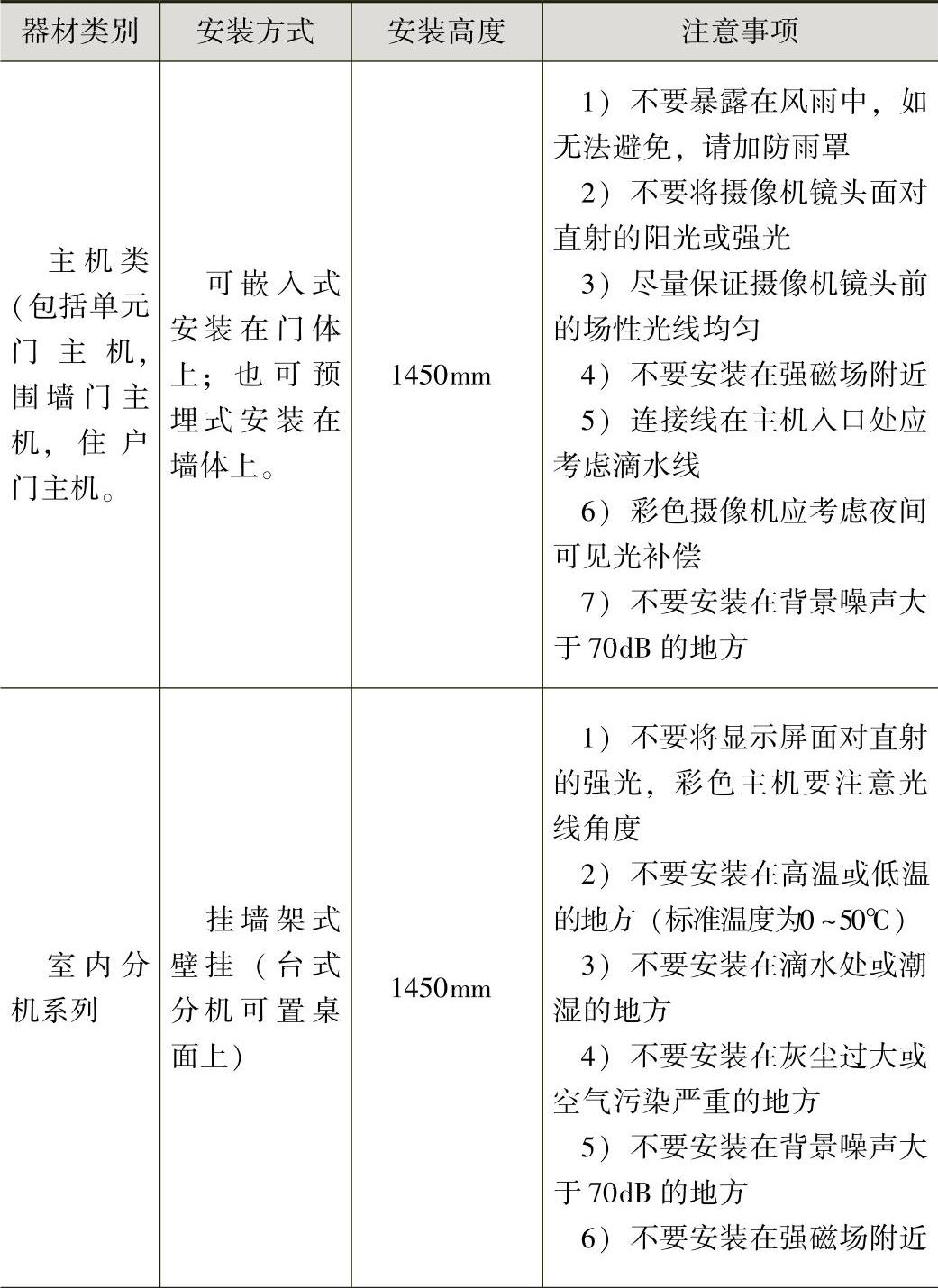

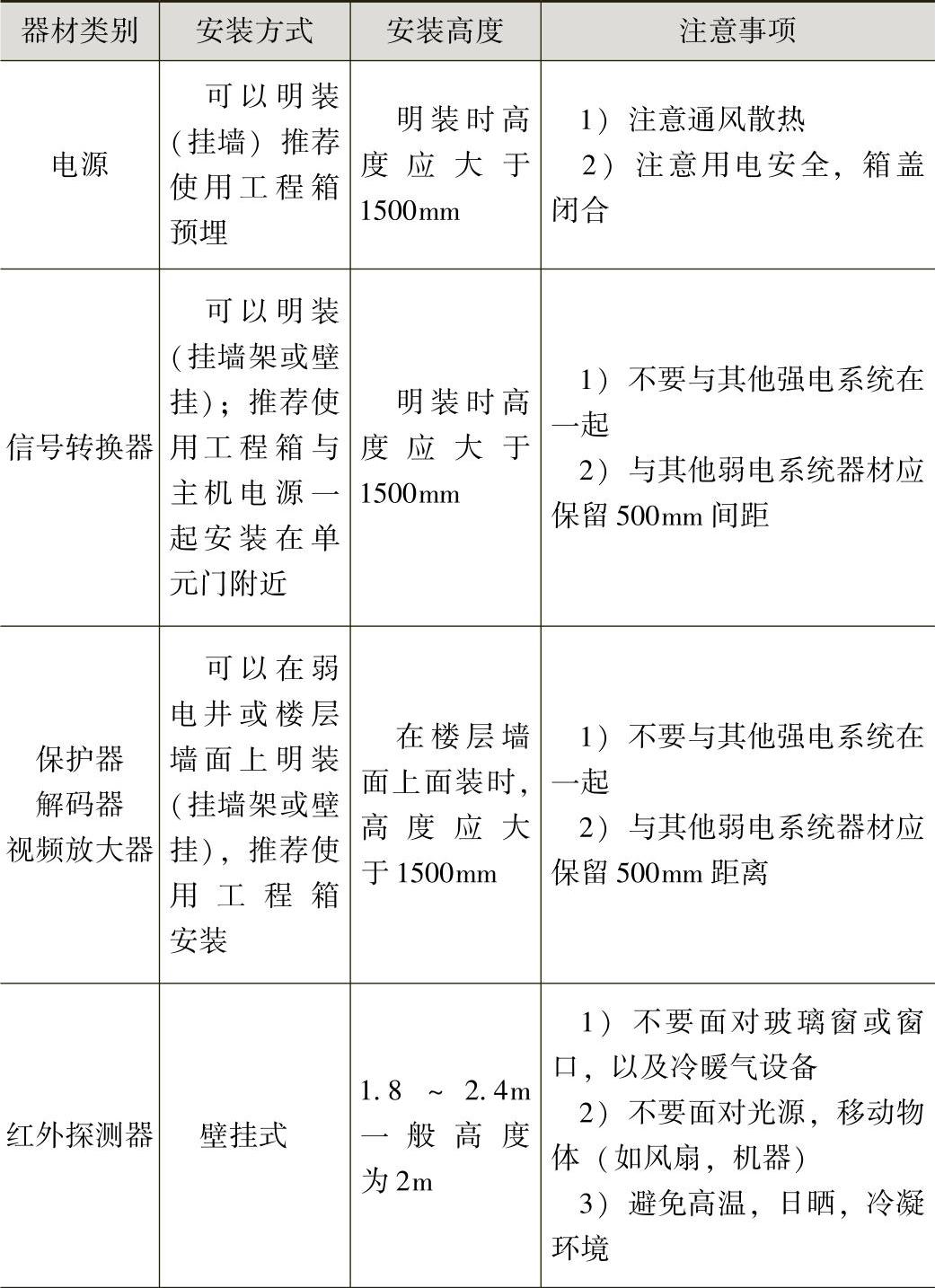

表4-11 对讲系统常用器材安装


(续)


(续)(www.daowen.com)


应用技巧

单元楼对讲及可视部分调试方法

1)在保证线路及接线无误,设备完好情况下,单元系统上电后即能正常工作。

2)在单元楼调试时,先把门口主机与最低层保护器/解码器及室内机全部接线连接好,同时将分机房号按照使用说明编号;上电调试系统工作情况,确认门口主机及底层线路与设备是否属于正常。

3)切断系统电源,连接好上一层系统主线路,进行第二层调试系统接线时一定要断电,依次往上调。

4)在单元楼调试过程中,必须从底层开始一层一层地往上调试,即把第一层调试完后,再进行第二层调试,依此一直往上调试,直到整个单元调试完毕且能正常工作。

5)若整个单元系统设备都安装完毕且线路接线无误,但上电后不能工作,先断电仅仅留底层保护器/解码器,室内机及门口主机连接好,即把二层以上保护器/解码器总线全拆掉,确认一下门口主机与底层保护器/解码器及室内机是否正常,若是正常,问题就出在二层以上保护器/解码器或室内机,这样就必须逐层查找问题根源所在。

6)遇到上面的问题,若是楼层较高,可使用“黄金分割法”检查问题,即先断开中间楼层,如20层楼就必须在10层断开以上保护器/解码器总线,恢复接好二层总线,确认问题具体是出在中间层以下或中间层以上,依此方法就能最快地查出问题根源点。

7)室内机及保护器/解码器要求接线无误,在保护器/解码器上将室内机连接线插上,视频线接好,将分机房号编好后无需调试就能正常工作。

8)若室内机影像产生重影或因信号过强在图像上引起扭曲,必须在顶层最后一个保护器/解码器视频输出端,并接一个大小为75Ω的碳膜电阻,衰减/匹配视频信号。

9)若室内机影像模糊或图像相比较白,说明视频信号较弱,此时可通过保护器上的视频放大电路调节视频增益。具体办法可将分机拿到保护器旁边接上,一边调节电位器,一边观察图像;普通低层7层以下无需打开视频放大电路;高层20层以上也仅仅要打开一个保护器视频放大电路就能做到。

10)门口主机及室内机呼叫通话过程中,若产生刺耳啸叫声,或产生主机扬声器声音较小时,可拿一把小一字螺钉旋具,对门口主机主板上的电位器进行调整。
