小区可视对讲系统由管理机、门口主机、住户对讲分机、电源、分配器和传输线路等组成。

1.门口主机

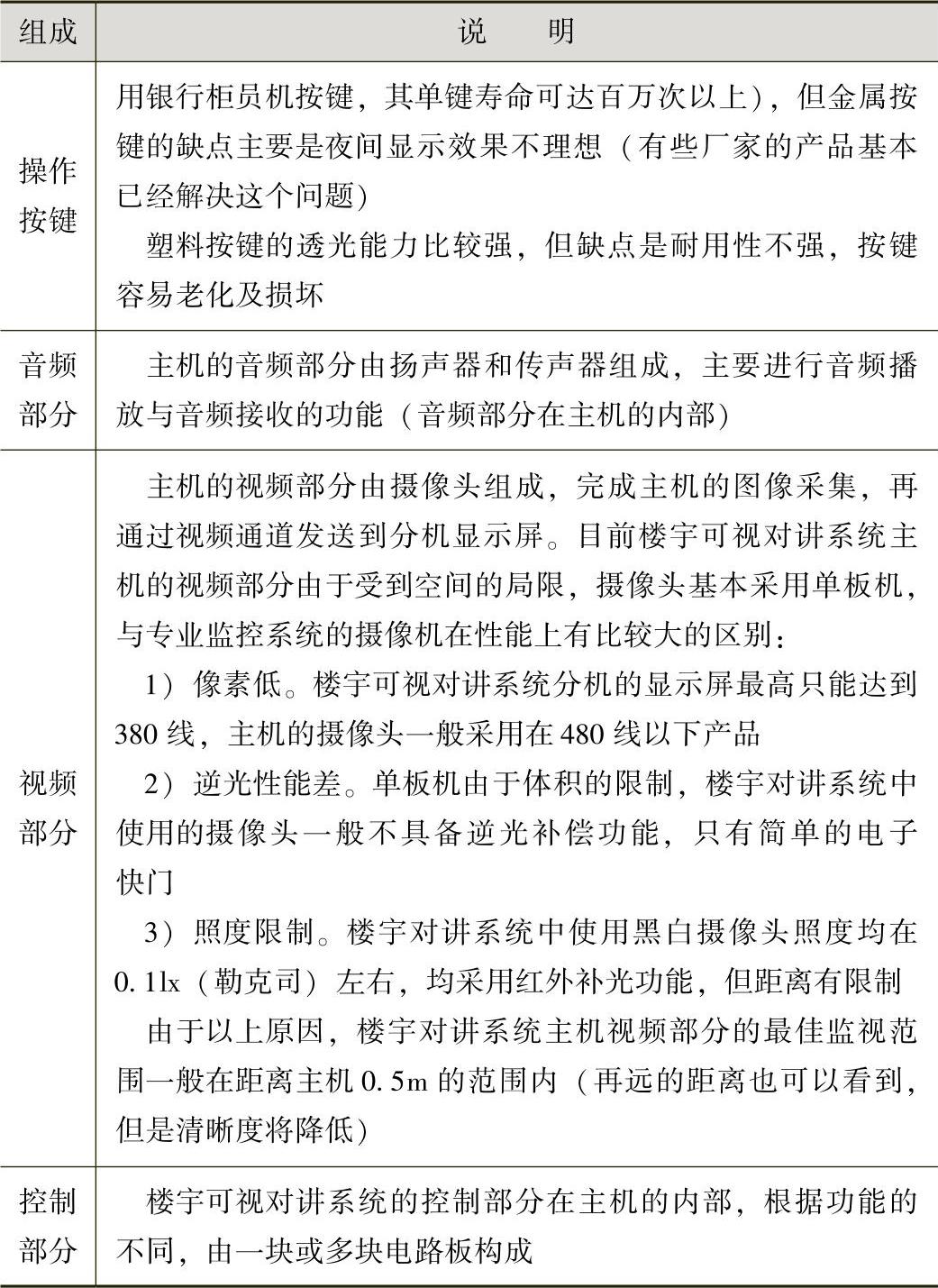

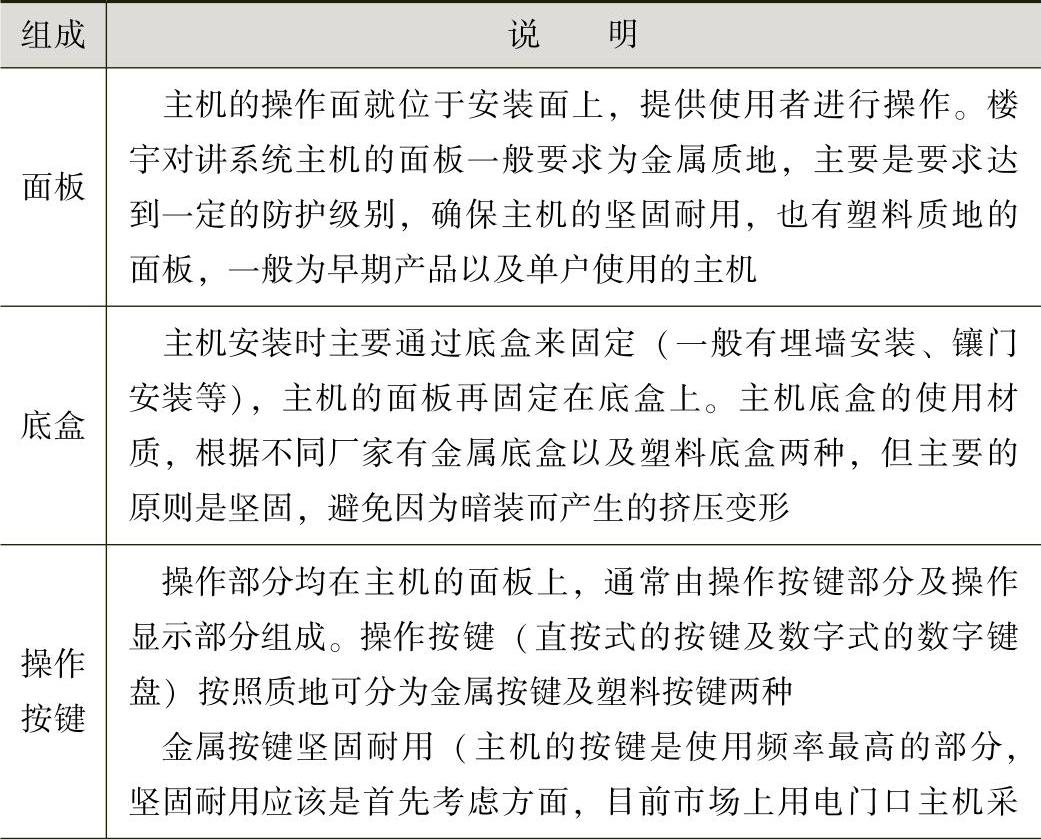

门口主机是安装在楼宇各单元住宅门口的防盗门上或附近的墙上处的选通、对讲控制装置，主要由面板、底盒、操作部分、音频部分、视频部分和控制等部分组成，见表4-6。

表4-6 门口主机的组成

（续）

友情提示

楼宇门口可视对讲系统主机的分类见表4-7。

表4-7 门口主机的分类

2.小区管理机

小区管理机对小区有关系统执行实时在线监控。当接收到有关报警信息后，可向管理人员提供准确的报警资料，实现多级电子地图报警指示，如图4-19所示。

图4-19 小区管理中心主机

按照功能分类，管理中心主机功能有非可视管理机、可视管理机两大类。

管理中心主机功能如下：

1）与分机双向呼叫、双向对讲并显示分机号码。

2）接收各分机的报警，显示报警信息并存储。

3）门口主机呼叫管理主机时，可显示单元门主机图像并可遥控开锁。

4）与副管理机双向呼叫、双向对讲。

5）具有抢线功能。

6）可与微机接口，管理软件可在中文Windows操作系统环境下运行。

7）在其管辖区域内，通话正常。

3.住户对讲分机

住户对讲分机安装在各住户的通话对讲及控制开锁的装置。

（1）住户对讲分机的功能

住户对讲分机具有紧急求助按钮报警接口，可向保安中心进行紧急求助报警；具有门控（控制单元门的开启）功能；具有免挂机功能，分机未挂好不影响呼叫等功能。(www.daowen.com)

（2）住户对讲分机的种类

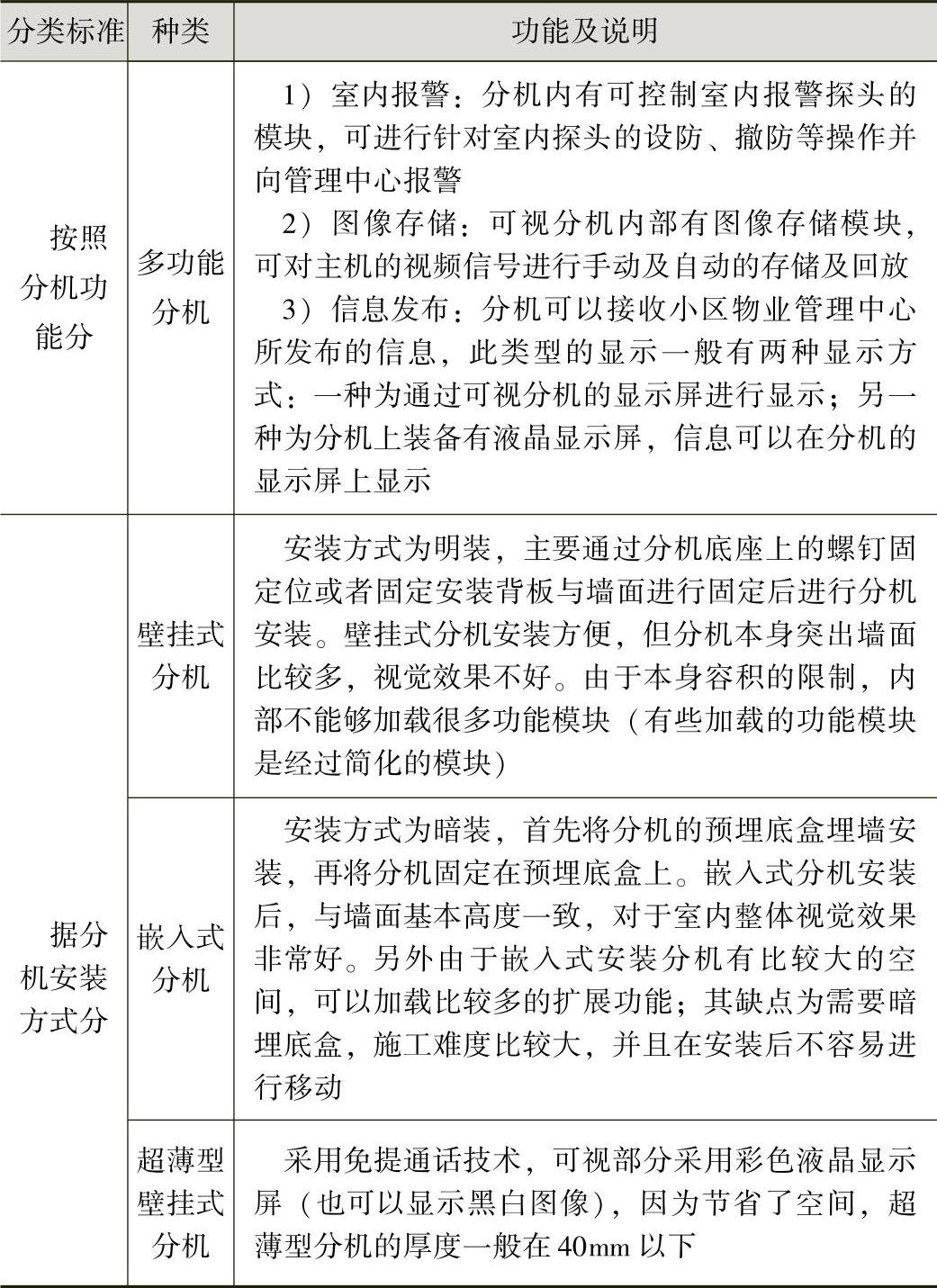

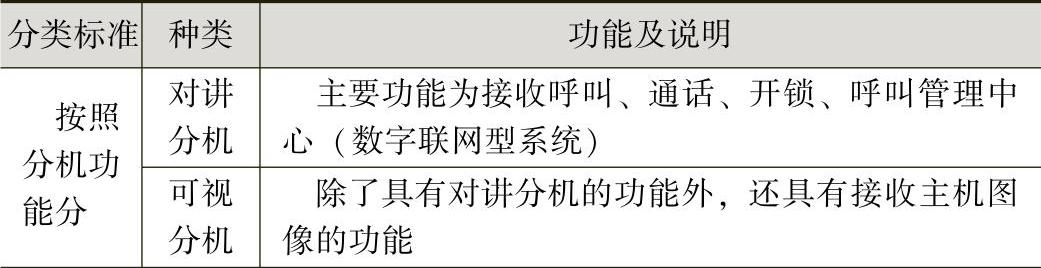

住户对讲分机的种类见表4-8。

表4-8 住户对讲分机的种类

（续）

（3）住户对讲分机的组成

对讲分机由机底座及分机手柄两部分组成，如图4-20所示。

图4-20 可视对讲分机

在分机底座上（或者部分厂家在分机安装背板上）有接线柱，用来连接从主机和分机的电缆。分机底座内部有电路板，对分机部分功能进行控制。

分机手柄内部有扬声器和传声器，用来接收语音及发送语音。

分机面壳上会有多个按键，根据分机功能的不同，按键数量将有所变化，但是最基本的功能按键是必不可少的。如开锁按键、呼叫按键。开锁按键主要功能是主机呼叫分机后，分机通过此按键开启门口电控锁；呼叫按键主要在数字式联网系统中，当住户按动分机的呼叫按键时，管理中心可以显示住户房间号码。

4.主机电源供应器

每台主机单独配置一个电源，它是系统的供电设备，采用220V交流供电，12～14V直流输出。一般安装在底楼的弱电竖井内。

主机电源供应器具有过电压、过电流、过热及短路保护，停电后延时供电等功能。

注意：若分机具有可视功能，则需选配电源。

5.分配器

（1）译码分配器

用于语音编码信号和影像编码信号解码，然后送至对应的业主分机，在系统中串行连接使用。每个译码分配器可供4户、8户或12户使用。采用12～24V直流电，由本系统电源设备供电，该设备安装在楼内的弱电竖井内。

（2）视频分配器

将视频信号放大分配并将音频和电源转接后，再送往室内机。每台视频分配器可以根据需要，做成4路、8路或12路视频输出，供4台、8台或12台室内机使用。

6.电控门锁和闭门器

电控锁安装在单元楼门上，受控于业主和物业管理保安值班人员。平时锁闭，当确认来访者可进入后，通过对设定键的操作，打开电控锁，来访者便可进入，之后门上的电控锁自动锁闭。

电控锁作为门禁系统的动作执行部件，其质量的好坏直接关系到整个系统的稳定性。电控锁根据适用门的不同，又分为电插锁、磁力锁、阳极锁和阴极锁4种。

闭门器配合电控锁工作，自动关门。
