1.电缆敷设

（1）视频线敷设

在电梯内安装摄像机，在电梯井内布线应采用锌铁槽并接地处理，以减少电梯电动机起动时对视频信号造成的干扰。

在井道中布线需要和随行电缆捆扎在一起，首先在随行电缆上用大扎带绑扎一次，再从大环内穿过一个小扎带固定双绞线。每20cm捆扎一次，每段预留3cm的余地（以可以容纳一只手指为准），在电梯井道中部出线最为可靠，不过双绞线在轿厢顶部需要预留、固定好。如果中部无法出线，可在随行电缆上捆扎至电梯机房（从中段往上的捆扎可以不用预留3cm），从电梯机房出线时注意不要走强电线槽，和电动机保持一定的距离，做好隔离再引到监控中心即可，如图4-7所示。

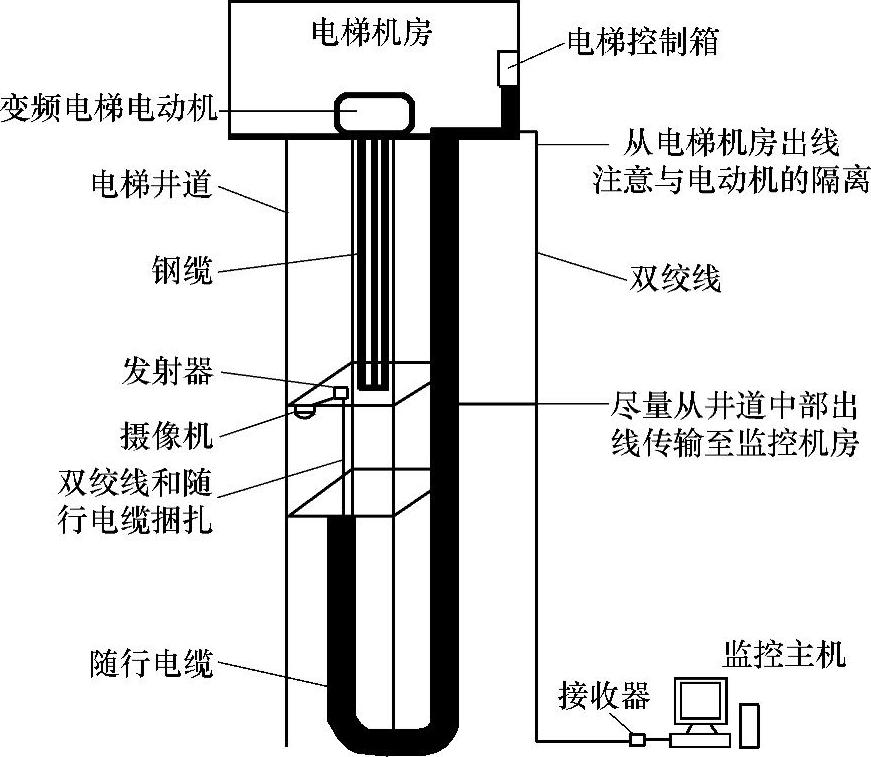

图4-7 电梯监控的布线

摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独安装地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏（见图4-8）。

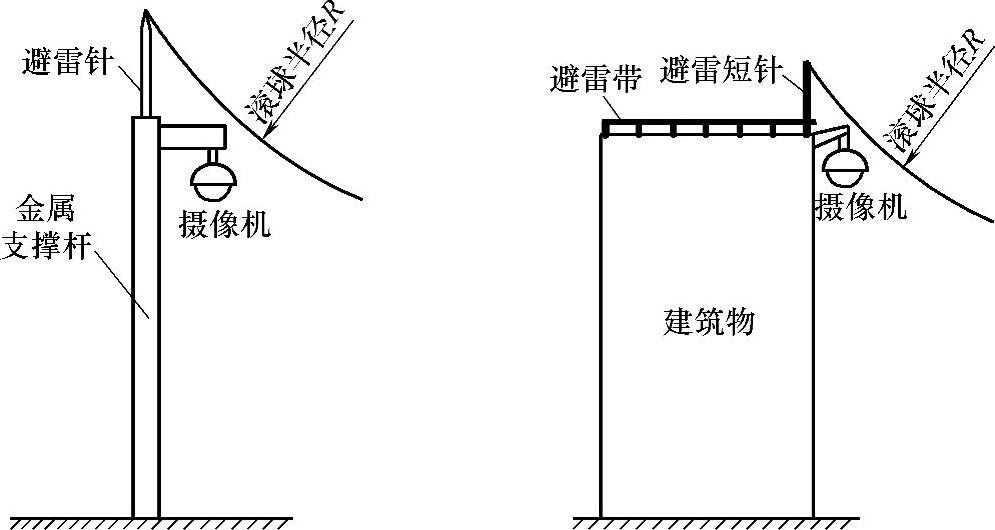

图4-8 室外摄像机的避雷措施

（2）控制线敷设

在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100m，云台控制线可采用RVV6×0.5护套线；当距离大于100m时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。

如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

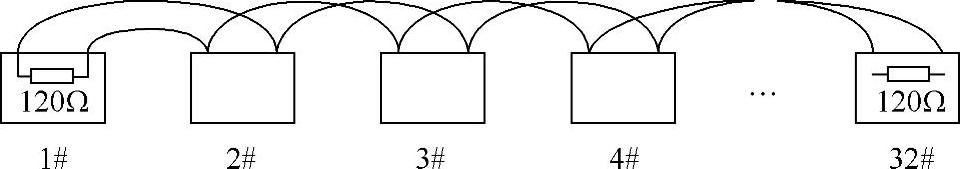

在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用RS-485总线进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2，…，现在的16路数码录像机最多可接16台解码器，而RS-485通信线的总长度最长可达1200m。接线示意图如图4-9所示。

图4-9 RS-485通信线的连接

解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。

（3）摄像机电源线敷设

市面上采用DC 12V供电的普通摄像机工作电流约为200～300mA，一体化摄像机为350～400mA。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50m），每台摄像机可单独布RVV2×0.5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。

在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m²的铜导线每100m的电阻是1.8Ω）。对于一幢楼的监控，施工时一般用2条2.5～6m²的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。

若系统有20台普通摄像机，摄像机到监控主机的平均距离为50m，则应使用BVV6m²铜芯双塑线作电源主线，不同距离所使用的电源线见表4-3。

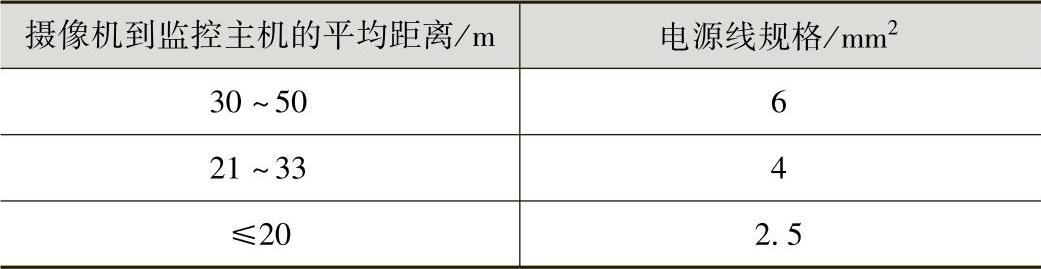

表4-3 不同距离所使用的电源线

友情提示

在电梯井道内安装及维修摄像机时要注意安全，一定要有物业的电梯操作人员或电梯维修单位的维修人员配合电工工作。

2.室内摄像机的安装

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜；电梯轿厢内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45°。

安装时，可以根据摄像机的重量选用膨胀螺栓或塑料胀管和螺钉。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态（只有在后焦聚调整完毕后才需要最后校正其平衡状态）。

安装方式可以分为吊装和壁装，几种安装方式示意图如图4-10所示。

3.室外摄像机的安装

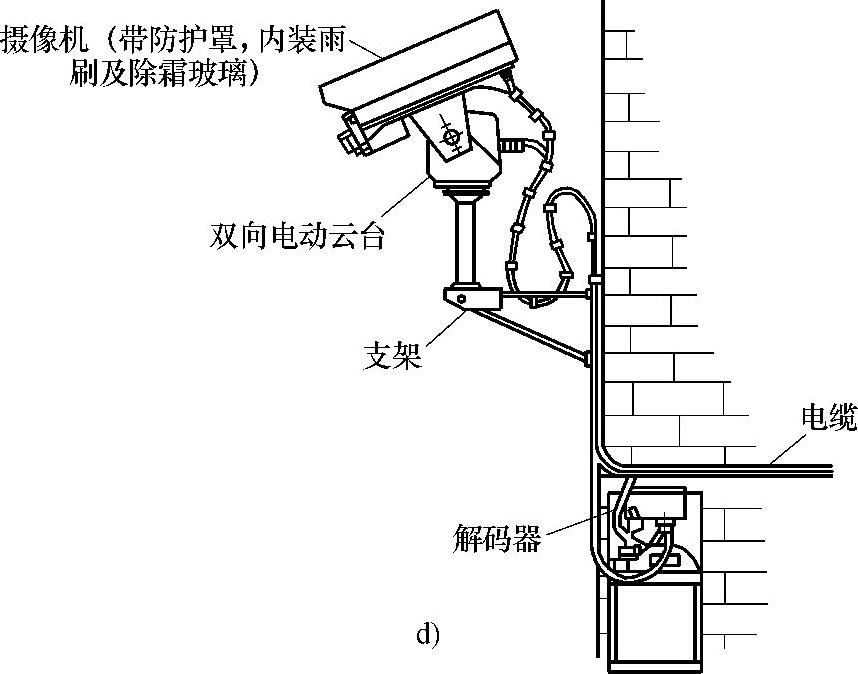

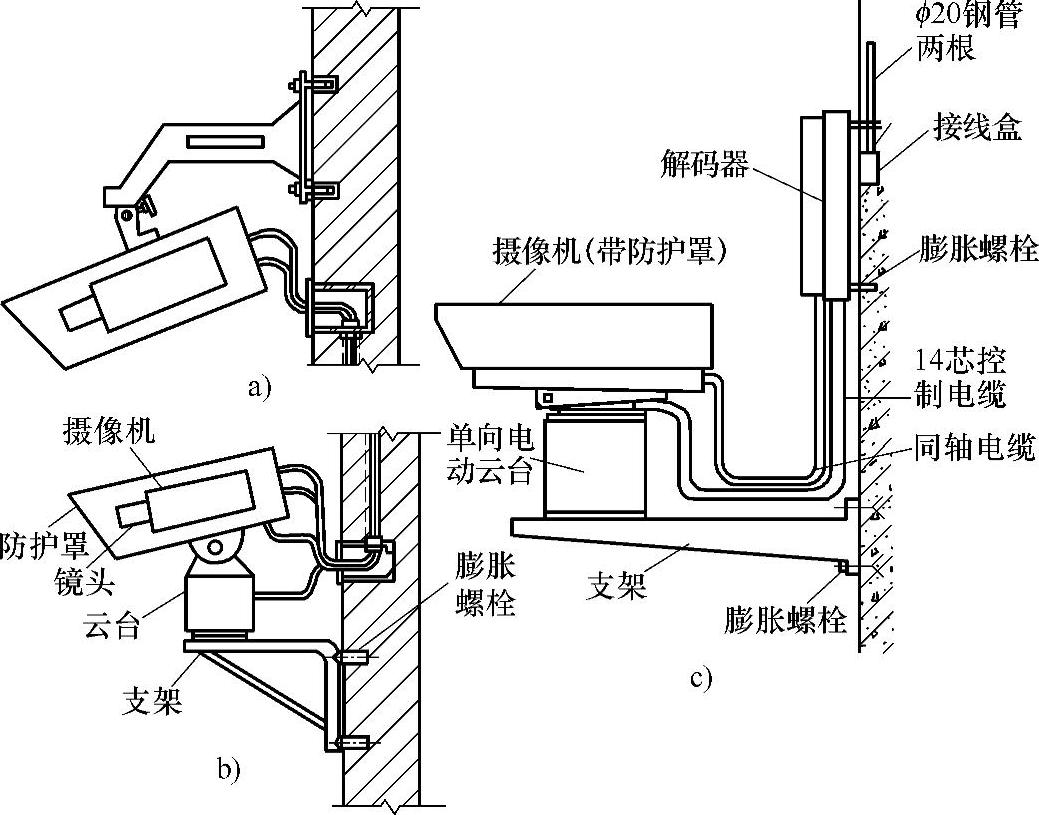

安装室外摄像机时，防护罩要选用室外防水型，云台也应为室外形。摄像机的控制电缆应能满足云台自由转动的要求，室外摄像机安装的几种方式示意图如图4-11所示。

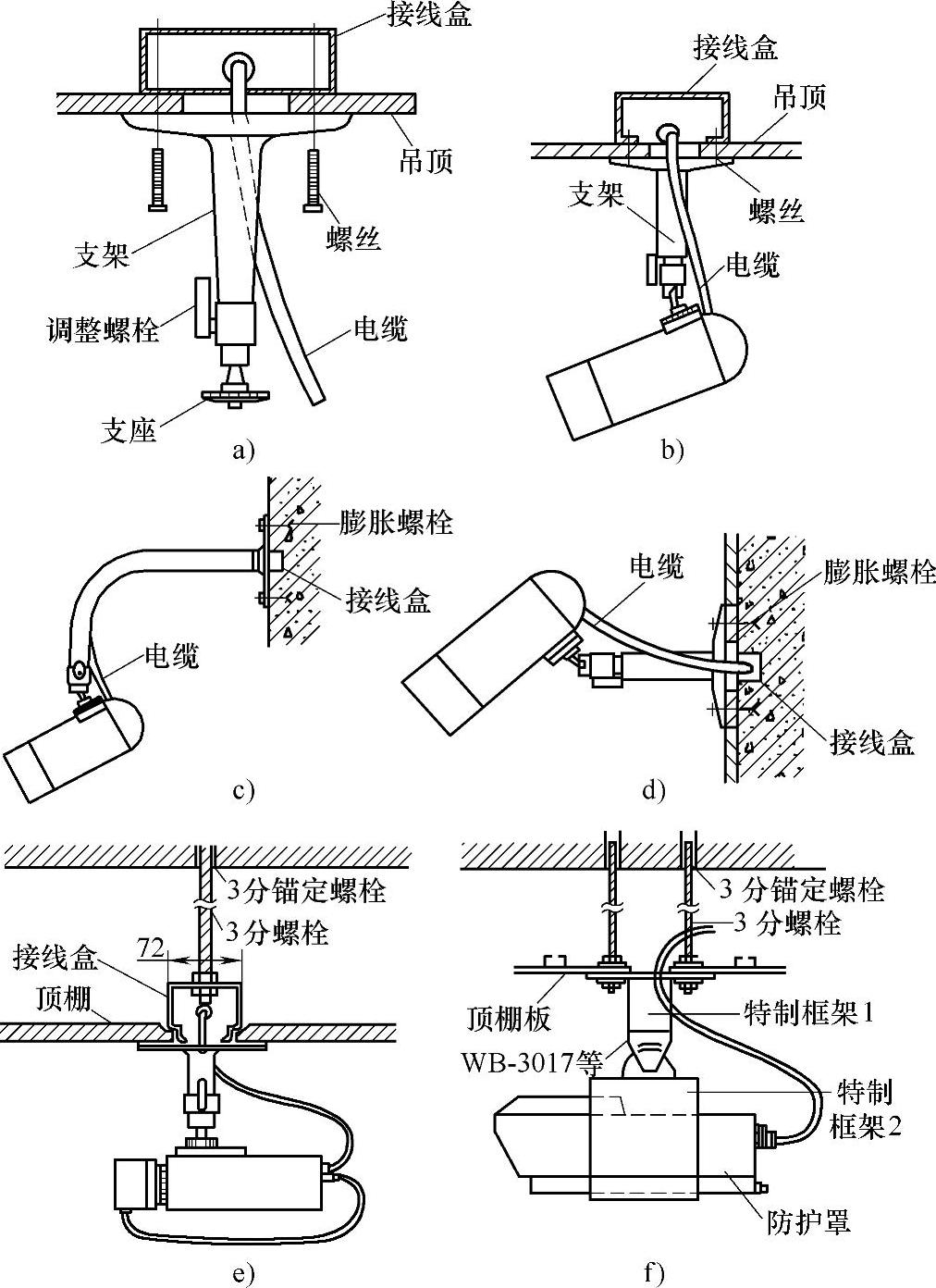

图4-10 室内摄像机的几种安装方式示意图

图4-10 室内摄像机的几种安装方式示意图（续）

(www.daowen.com)

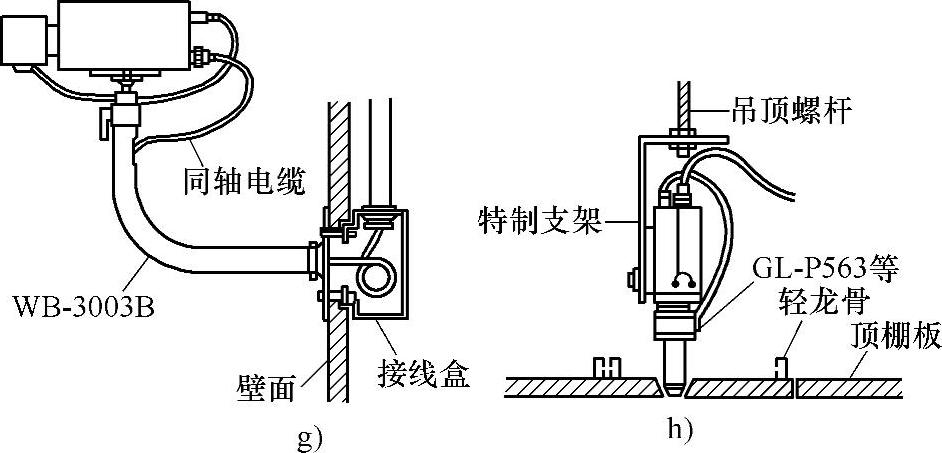

图4-11 室外摄像机安装的几种方式示意图

图4-11 室外摄像机安装的几种方式示意图（续）

4.球型摄像机的安装

（1）球型摄像机的设定

在球型摄像机（球机）未安装前，应首先确认系统中的控制主机所使用的通信协议及波特率，然后将球型摄像机后部SW2拨码开关设置成与系统完全一致，其中SW1设置球机地址，SW2设置通信协议类型及波特率。如图4-12a所示为低速球拨码图，如图4-12b所示为中速球拨码图。

（2）立杆安装

摄像机立杆安装时，杆件用于安装摄像机云台，杆件安装如图4-13所示。

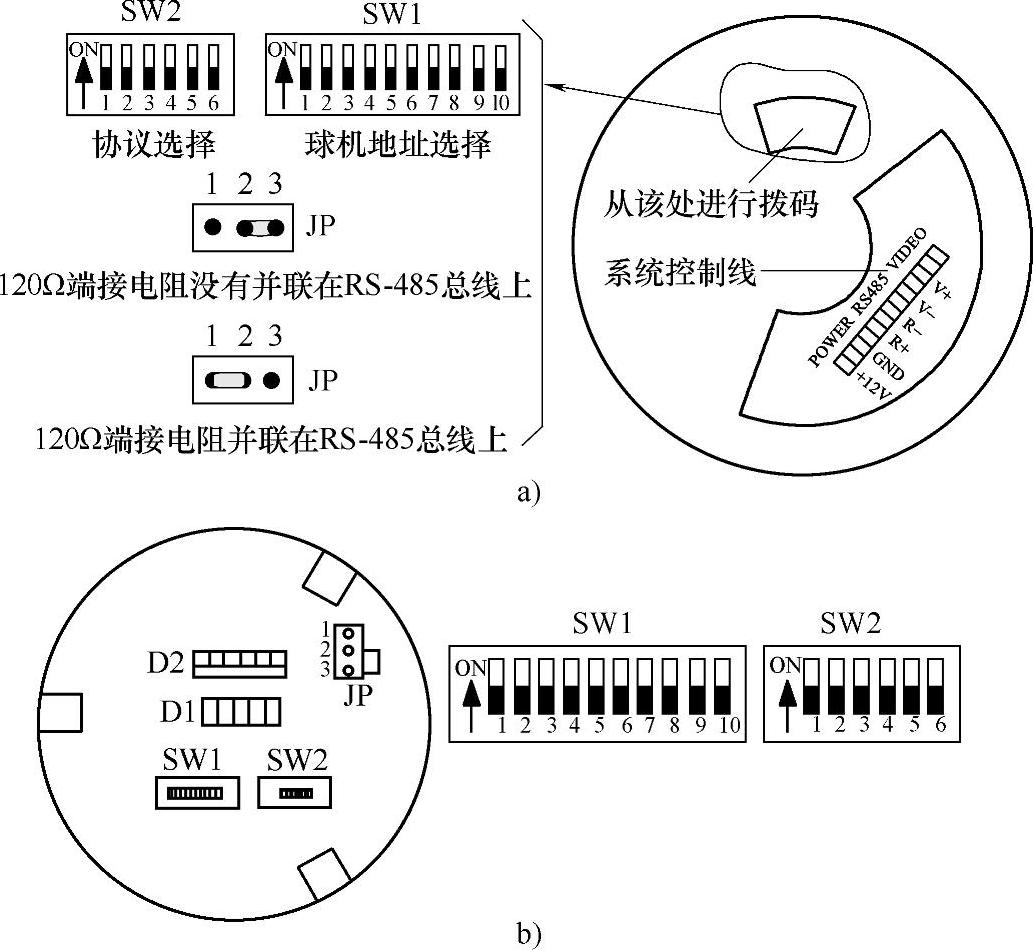

图4-12 拨码图

a）低速球拨码图 b）中速球拨码图

（3）安装

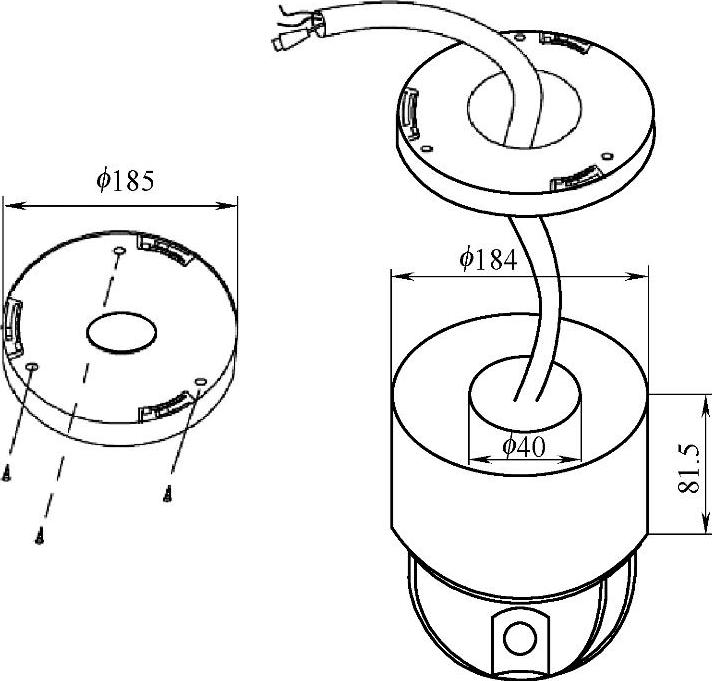

球型摄像机上取下安装底座盘，将连接线从底盘中心孔中向后穿入。如图4-14中所示，用三颗固定螺钉将底盘固定在天花板上，并将外部接线与球机连接上，球体中的锁紧扣按图中所示与底盘上的上缺口对齐安装，当球体向上到位后将球体向顺时针方向转动，直到底盘上的弹片起作用为止。当天花板后部不能走线时，可将球体外壳边缘开一走线孔。

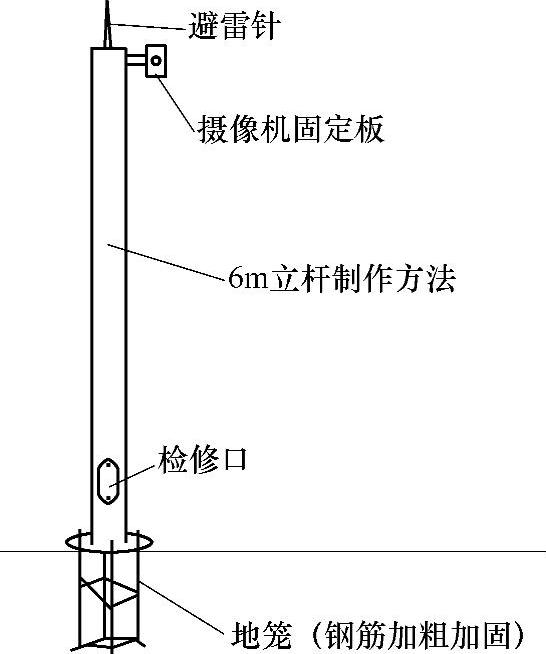

图4-13 摄像机立杆安装示意图

图4-14 球型摄像机的安装

将系统连接线按照如图4-15所示的标识对应连接好，使用随球型摄像机附带的专用开关电源。

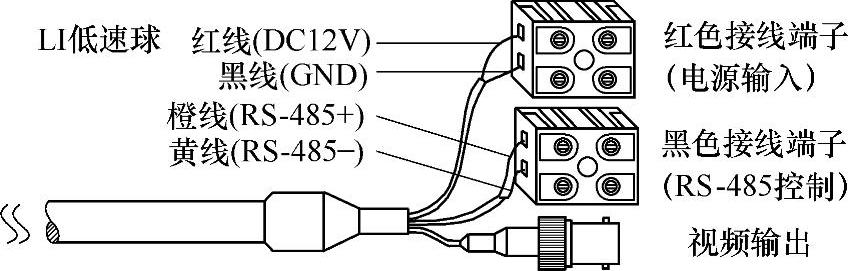

图4-15 球型摄像机接线图

5.小区监控室的布置

根据系统大小，宜设置监控点或监控室。

监控室应符合下列规定：监控室宜设置在环境噪声较小的场所；监控室的使用面积应根据设备容量确定，宜为12～50m²；监控室的地面应光滑、平整、不起尘。门的宽度不应小于0.9m，高度不应小于2.1m；监控室内的温度宜为16～30℃，相对湿度宜为30%～75%。监控室内的电缆、控制线的敷设宜设置地槽；当属改建工程或监控室不宜设置地槽时，也可敷设在电缆架槽、电缆走道、墙上槽板内，或采用活动地板；根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，槽的高度和宽度应满足敷设电缆的容量和电缆弯曲半径的要求。

监控室内设备的排列，应便于维护与操作，并应满足安全、消防的规定要求，如图4-16所示。对几台摄像机的信号进行频繁切换并需录像的系统，宜采用主从同步方式或外同步方式稳定信号。

图4-16 小区监控室示例

用于保安的闭路监视电视系统，应留有接口和安全报警联动装置，当需要时，可选用图像探测装置报警。监控室距监视场所较近时，对各控制点宜采用直接控制方式；当距控制点较远或控制点较多时，可采用间接控制或脉冲解码的微机控制方式。

系统的运行控制和功能操作宜在控制台上进行，其操作部分应方便、灵活、可靠。控制台装机容量应根据工程需要留有扩展余地。放置显示、测试、记录等设备的机架尺寸，应符合现行国家标准《面板、架和柜的基本尺寸系列》的规定。控制台布局、尺寸和台面及座椅的高度应符合现行国家标准《电子设备控制台的布局、形式和基本尺寸》的规定。

控制台正面与墙的净距不应小于1.2m；侧面与墙或其他设备的净距，在主要走道不应小于1.5m，次要走道不应小于0.8m。机架背面和侧面距离墙的净距不应小于0.8m。

6.监控室设备安装

1）机架安装位置应符合设计要求，当有困难时可根据电缆地槽和接线盒位置作适当调整；机架的底座应与地面固定；机架安装应竖直平稳，垂直偏差不得超过1%；几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3m，两个机架中间缝隙不得大于3m。

2）对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。

3）控制台应安放竖直，台面水平；附件完整、无损伤、螺钉紧固，台面整洁无划痕；台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。

4）监视器可装设在固定的机架和柜上，也可装设在控制台操作柜上，当装在柜内时，应采取通风散热措施；监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡；监视器的外部可调节部分，应暴露在便于操作的位置，可加保护盖。
