闭路监控系统的主要器材有摄像机、传输电缆、控制设备和终端设备。

1.摄像机

摄像机可以通过镜头及电子装置将图像转换成视频信号，还可以附带麦克风将声音转换成音频信号。摄像机还可分为普通正常照明室内、室外摄像机和暗光室内、室外摄像机和室内、室外无照明的红外摄像机。结构上还有固定式、可旋转式（带旋转云台）、球形（360°水平旋转、90°垂直旋转）、半球形吸顶安装（可上下左右旋转），如图4-6所示。

下面简要介绍摄像机的几个重要技术指标。

（1）摄像机的清晰度

清晰度是摄像机一项很重要的技术指标，又称水平清晰度。清晰度用电视线（TVL）来表示。它的数值除与摄像器件及镜头的质量有关之外，还与摄像机系统的电路通道的频带宽度直接相关。通常规律是频带宽度增加1MHz，相当于清晰度增加80TVL，所以电路通道频带越宽，图像就越清晰，TVL的数值也就越大。基本有以下的对应关系见表4-2。

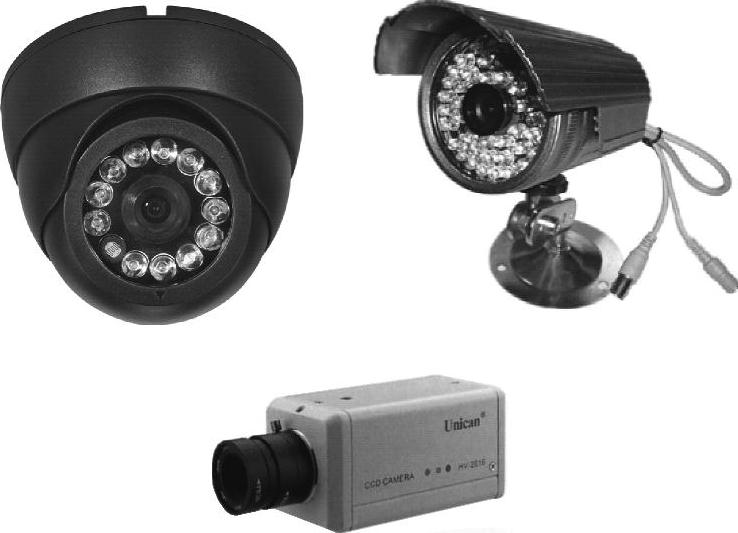

图4-6 摄像机

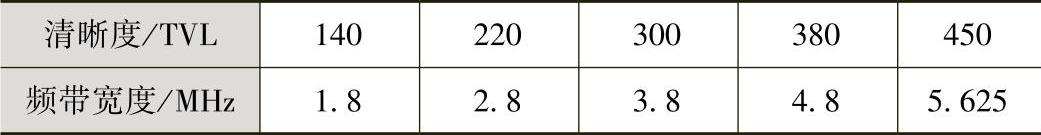

表4-2 清晰度与频带的对应关系

（2）摄像机的同步方式

摄像机的同步方式是指摄像机与某一信号锁定的工作方式。摄像机的同步方式分为以下三种。

1）内同步工作方式：指摄像机只与自身晶体振荡电路所产生的行、场同步信号锁定的工作方式。

2）外同步工作方式：又称台从同步，指摄像机与由其外部输入的全电视信号或复合同步信号锁定的工作方式。这一外来信号可以是某一基准信号源（如同步信号发生器）输出的信号或监控系统中某一摄像机输出的视频信号。

3）与电源同步工作方式：指摄像机与外加交流电源锁定的工作方式。即摄像机输出信号的场频是与50Hz交流电源的频率和相位锁定的。实际上这也是另一种形式的外同步工作方式，只是与前述的外同步信号不同而已。摄像机在出厂时一般是将其场同步调整到与交流电源过零点的相位锁定的，即与电源零线同步。

（3）镜头接口

摄像机的镜头接口有CS型接口和C型接口之分。换句话说，镜头与摄像机的连接方式可分为CS型安装方式和C型安装方式两种。CS型镜头与C型镜头的不同点仅在于装座距离的尺寸不同，C型镜头的装座距离为17.52mm，而CS型镜头的装座距离为12.52mm，两者相差5mm。所谓装座距离是指空气光程，也就是镜头的定位面到摄像机成像面之间的距离，又称凸缘后距。(www.daowen.com)

2.传输电缆

监视现场和控制中心之间有两种信号传输：一是现场传输到控制中心的视频信号；二是由控制中心传输到现场的控制信号。

在控制中心距现场较近（100m以内）时，多采用视频基带同轴电缆，同轴电缆应套金属管，并远离强电线路。长距离传输视频及控制信号时，采用光缆。控制电缆通常是用于控制云台及电动可变镜头的多芯电缆，它一端连接于控制器或解码器的云台、电动镜头控制接线端，另一端则直接接在云台、电动镜头的相应端子上。常用的控制电缆大多采用6芯电缆或10芯电缆，如RVV-10/0.12等。其中6芯电缆分别接于云台的上、下、左、右、自动、公共6个接线端，10芯电缆除了接云台的6个接线端外还包括电动镜头的变倍、聚焦、光圈、公共4个接线端。

在闭路监控系统中，从摄像机到解码器的空间距离比较短（通常都是在几米范围内），因此从解码器到云台及电动镜头之间的控制电缆一般不作特别要求，而出控制器到云台及电动镜头的距离少则几十米，多则几百米，在这样的监控系统中，对控制电缆就要有一定的要求，即线径要粗，因此控制信号长距离采用粗线径的导线，如RVV-6/0.5或RVV-6/0.75等。

通信电缆一般是指接于系统主机与解码器之间的两芯线，一般采用RVV-2/1.5的护套线，可以将通信长度达到2000m以上。

3.控制设备

控制设备主要有视频切换器、视频分配器、画面分割器。

（1）视频切换器

视频切换器是一个多入少出的切换装置。在监控系统中，为了节省监视器和录像机，通过视频切换器的（手动或自动）切换，将轮流监视各路视频输入信号。

（2）视频分配器

视频分配器是一个多输出的视频放大器，它可把一路视频信号送到多个显示器和记录设备。

（3）画面分割器

画面分割器可以实现在一个监视器上同时看到几个输入视频信号，也可以用同一台录像机同时录制多路视频信号。

4.终端设备

系统终端设备主要包括监视器、录像机、计算机等。

终端设备是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。
