1.小型小区监控方案

当需要监控的场景少于(或等于)16个时,使用一台16路机即可满足实际需要。前端图像采集设备由安装在小区各出入口的云台摄像机、车库出入口的标准摄像机、各电梯间的隐蔽式半球摄像机、围墙安装摄像机以及主要公共场所的云台摄像机组成。为了保证监控室和数字录像设备图像质量,摄像机的清晰度需大于450线,信噪比大于48dB,安装在围墙的摄像机宜采用昼夜两用型,以保证白天和夜晚的图像质量,其余摄像机宜采低照度彩色摄像机。

16路录像机可实现16路音、视频输入,1路音、视频输出。输出方式包括2种:一种是直接输出至普通CRT监视器,另一种是通过VGA端口输出至具有VGA接口的其他类型显示器,如电脑显示器等。可最多内置8块硬盘及2块外置的IDE硬盘,每块硬盘支持的最大容量达到4TB,内置硬盘即可作为资料存储盘,也可作为资料备份盘。小区围墙对射报警器可直接接入硬盘录像机的报警端,当有入侵者非法侵入时,可联动录像机报警输出、画面切换、报警录像,提醒值班人员进行处理。

监视器用于显示1-16路图像,可单路、多路显示现场画面。电脑监控主机可通过网络端口收到录像机的音、视频信息,从而可在终端电脑上利用专门的监控系统软件予以管理。可对前端云台镜头及预置位、自动巡航、轨迹、灯光、雨刷等进行控制,并且可通过前置的USB接口备份录像资料。如图4-1所示为基于嵌入式DVR的小区监控示意图。该系统主要功能如下。

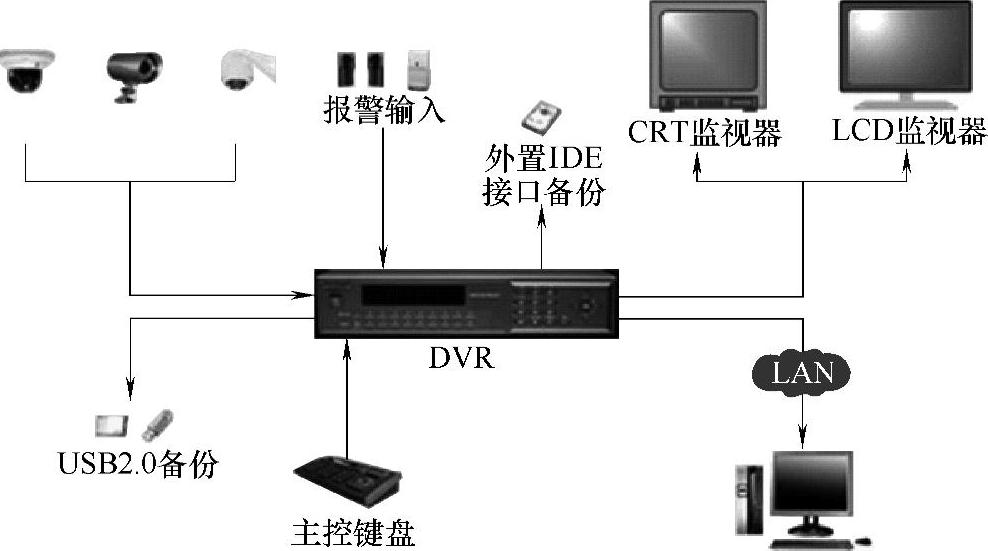

图4-1 基于嵌入式DVR的小区监控示意图

(1)现场监视、监听

通过采集前端传送过来的16路音、视频信息,在监视器上实时查看现场的状态。监视器的画面浏览模式有单画面、4画面、8画面和16画面,各通道画面切换一键完成,方便直观。可随时暂停现场画面图像,以便详细查看。图4-2为画面分割模式。

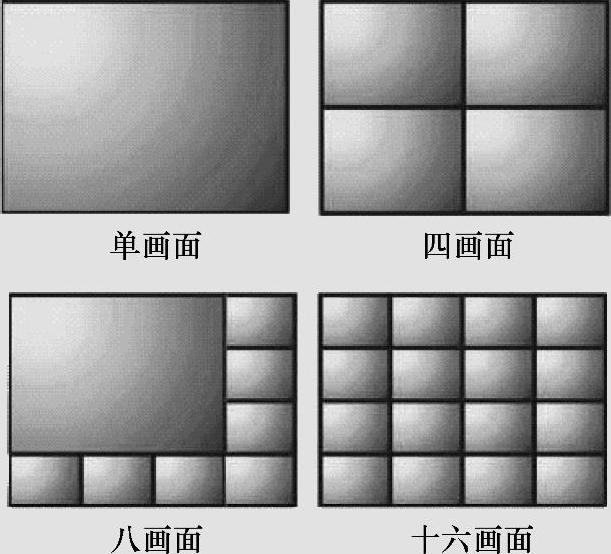

图4-2 画面分割模式

(2)本地录像

本地录像包括4种录像模式:手动录像、报警录像、定时录像和移动侦测录像。支持PAL和NTSC制式,可设置画面任意区域的图像遮盖。此外,还可实现屏蔽录像,即不显示某通道的画面内容,但仍可正常录像。

(3)本地回放

具备多种回放方式,诸如多档快进、快退、单帧播放,回放画面可在各通道画面间任意切换。录像资料检索方便、快捷。

(4)资料本地备份

本地备份包括两种方式:一是通过设置内置硬盘的工作模式,将某块硬盘作为备份盘,用于备份录像文件;二是通过前面板的USB接口或外置的IDE接口,将录像资料备份于U盘或IDE硬盘中。

(5)报警联动

当收到报警信号后,系统自动启动报警录像、自动上传报警信息以及云台联动。报警类型可设为开路报警或闭路报警,可设定某时间段内的布防或撤防。

(6)云台控制

通过RS-485接口与云台设备的连接,可操控摄像机镜头及云台,包括对云台预置位、自动巡航、灯光、雨刷等的控制。通过将系统升级,可控制更多类型的前端设备。本方案中的DVR目前支持的解码器协议包括Pelco-P、Pelco-D、ADT、KDT、AD/AB。

(7)VFD状态提示

前面板特有的VFD(Vacuum Fluorescent Display,真空荧光显示屏)是DVR专门用于实时显示当前状态的显示屏,除了可以实时显示各种录像状态外,还可显示录像回放模式、报警、网络连接、布/撤防、云台、键盘锁定、当前时间、硬盘工作状态、视频丢失等各种实时信息。

(8)键盘控制

除了利用录像机前面板的按键完成各项功能之外,还可使用主控键盘实现录像机的各项功能操作。主控键盘通过RS-485接口与录像机连接,可控制本地录像、本地回放、通道切换、报警联动、云台控制等功能。

(9)PC终端控制(www.daowen.com)

通过录像机的RJ45网络接口连接至局域网的交换机,可在网络PC端实现对录像的控制操作。通过安装网络监控系统软件,可在PC端实现录像机的全部功能。

2.大型小区网络监控方案

如果小区的全部监控点大于16个,则可采用多台数字硬盘录像机+视频切换控制主机+网络控制主机模式。小区联网系统用于当小区监控的点较多、一台16路DVR不能够完全满足采集所有监控点的音、视频信息时,可通过多台16路DVR实现监控。此种情形,需要视频矩阵切换器或主控键盘来实现大型组网控制。如图4-3所示为大型小区监控组网系统图。

通过视频矩阵切换器的前面板功能按键,可分别操控各台录像机,并且可在多台监视器上显示不同录像机的监控画面,也可以在一台监视器上轮巡所有录像机的监控信息。视频矩阵切换器最多可连接16台16路DVR,同一时间内可对多达256个点进行监控,可切换任意4台DVR的信息到4个监视器中,4个监视器最多可同时显示64个监控点的图像。通过RS-485接口,可分别单独控制每台DVR的本地录像、本地回放、报警联动、云台操控等全部功能。

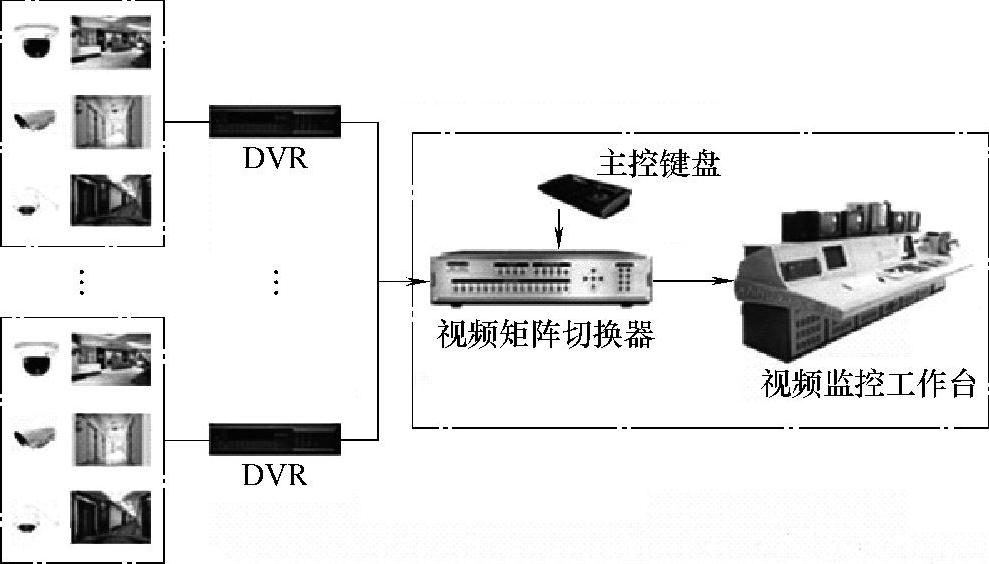

图4-3 大型小区监控组网系统图

系统还设置主控键盘。通过RS-485接口,主控键盘最多可控制4台视频矩阵切换器,同时控制64台DVR,可在多达16台监视器中输出视频画面。除了具备视频矩阵切换器的操控功能之外,主控键盘还可实现在一台监视器中轮巡所有DVR的视频画面,利用主控键盘的液晶显示屏,可直观地显示当前控制设备、录像机、云台、摄像机、监视器号码等信息。整个系统通过网络实现多台录像机控制管理,多路图像切换、报警处理等工作。

该系统的主要功能如下。

(1)三级权限管理模式

三级权限分别指系统管理员、高级用户和一般用户,拥有不同级别的权限所能进行的功能操作也不相同。

(2)网络实时监控

可以通过网络实时监看、监听DVR的音、视频资料,除了可以按照1/4/8/16模式浏览之外,还可实现多画面方式浏览,即在一个窗口中同时监看该网点某台DVR上所有通道的视频信息。

(3)网络配置DVR

通过网络可对DVR的各项功能参数进行修改,与在本机通过调用主菜单来修改DVR参数的作用完全一样。

(4)网络控制DVR

网络管理软件可操控录像机的所有功能,包括录像、放像、备份、云台等,与通过录像机前面板按键控制作用完成一样。

(5)网络图像回放

将存储于DVR内的视频资料,通过网络传输,实现在监控计算机的检索回放。在回放过程中,可进行实时抓图,将某帧图像存储于PC端。

(6)网络图像下载

通过检索查询,可下载录像机内所存储的视频资料至监控计算机,以便于集中统一管理。

(7)巡检和巡视

在监控主机上,可对各DVR的工作状态进行手动或自动巡视和检察。此外,可以按照一定时间的间隔,分别轮流查看各台DVR的实时视频画面。

(8)警情接收

警情包括两种:一种是当DVR端收到前端报警信息后,通过网络上传至BPLAYER,实现PC端集中接收,集中处置,并自动形成报警日志文件。另一种是指DVR设备出现故障时,自动将故障信息上传至BPLAYER,请求处置。包括硬盘故障、视频丢失、视频恶意遮挡等。
