1.广播室的布线

广播室的布线方式见表3-6，设计时可根据实际情况选择合适的布线方式。

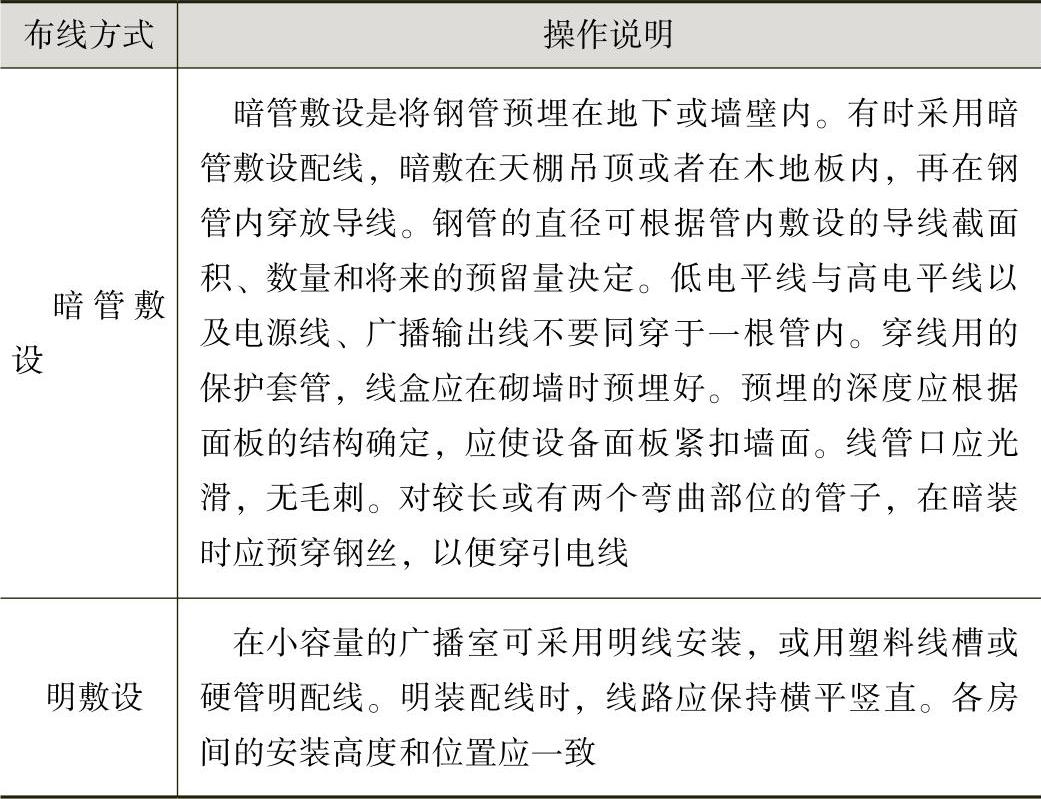

表3-6 广播室的布线方式

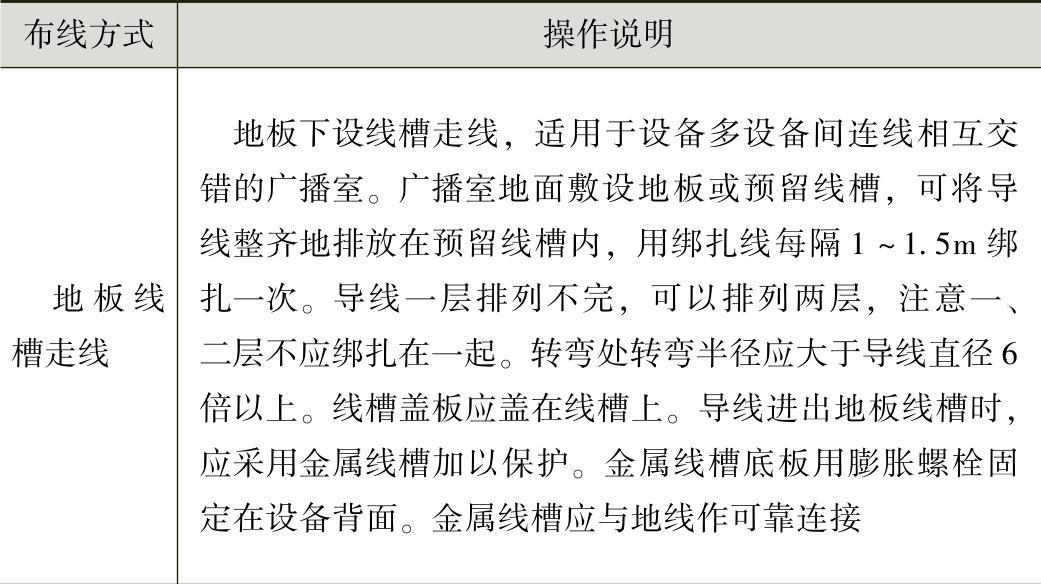

（续）

广播室内导线很多，一般传送电平极低，易受外界干扰，产生干扰后经放大器放大输送给扬声设备，对广播质量影响较大。尽管这些线路已在设计中采用了屏蔽电缆，具有很强的抗干扰能力，但在安装施工时应特别注意以下几个问题：

1）广播室是各种强弱信号线和电源线的汇集点，干扰源较强，屏蔽电缆电线中间严禁设置中间接头。

2）屏蔽电缆电线与设备、插头连接时，应采用焊接，严禁采用扭接和绞接。各种连接线中间不允许有接头，两头用插头连接，连接方法为焊接（即导线与插头焊接）。

3）应对每根导线两端进行编号，编号应与系统图一致。

4）电缆在接线盒内要留有150～200mm的预留量，以备维修时使用。

2.广播室电源和机柜的安装

（1）电源的安装

广播室一般设置有独立的配电盘（箱），由交流配中盘（箱）输出若干回路供给各个广播设备的交流电源。配电盘（箱）安装分为壁接式和落地式两种。中等容量的广播室（500W以下）一般采用壁接式安装，施工方法如下：

1）在混凝土或砖墙上划线，然后用冲击电钻钻孔，其位置应使配电箱底边距地1.5m；

2）清理孔内的灰渣，放入膨胀螺栓；

3）用锤打击胀管，使套管里端胀开；

4）将配电箱安装端正、垂直，拧紧螺母。

大容量的广播室（站），一般采用落地式配电盘，配电盘采用刀开关或断路器控制总电源和分路电源，配电盘应安装在基础型钢上，其实装方法相同于前述盘柜安装。

配电盘（箱）安装完毕后，各控制开关下的标志应清楚，回路编号应齐全。各控制开关应动作灵活有效。广播系统对供电电压和容量要求很高，供电质量与广播音质有关，因此配电盘（箱）内常设有稳压装置，由于电源电压不稳，会影响音频信号失真，稳压器的容量一般大于实际需要容量，使用时不会发热。小区广播系统具有火警广播等功能，可设置直流蓄电池组备用电源和电源互换装置。

（2）机柜及设备的安装

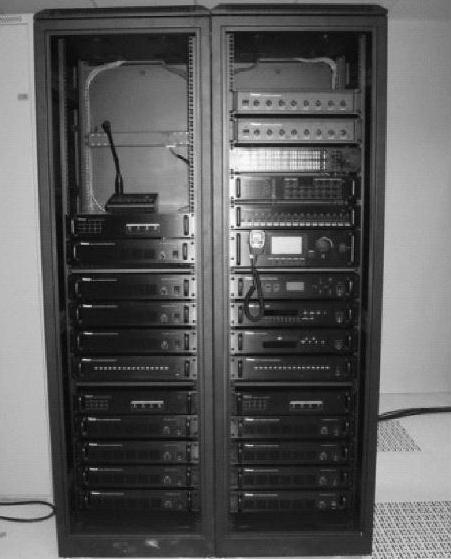

小区广播系统的设备一般放置在19in（指宽度）的标准机柜中，如图3-63所示。至于机柜的内部区隔则视系统的配备多少决定。机柜通常会加装玻璃门，以方便监视系统设备的运作。但是也有未装玻璃门的情况。(www.daowen.com)

图3-63 19in标准机柜

设备在机柜架上的组合，原则上是低电平设备在上部，高电平设备在中部或者下部，稳压电源在下部。也就是说，设备应按照电梯度由上至下排列。

设备的连接方法是：音源设备（CD机、DVD机、录音机）→音频处理设备（压限器、激励器、效果器、分频器、均衡器等）→音频功率放大器→音箱或扬声器。

友情提示

机柜后面的预留空间应确保便于维修。由于机柜中的设备大多数是功率设备，因此其安置环境应有良好的通风，避免设备工作时温度持续上升，以至损坏设备。

应用技巧

图3-64 接地回路

为了保证广播系统的播音质量和工作人员的人身安全，广播系统中的接地和屏蔽的技术是十分关键的。许多广播设备和大多数测试设备都要求有接地，以此防止触电和减小干扰噪声。当两台以上的音频设备用小信号音频电缆连接在一起时，如果接地不正确，就会形成接地回路，如图3-64所示。当大地信号通过接地回路时，就会使音频电缆的中心导体上感应出一个小信号。感应信号随着音乐信号一起被放大，形成干扰噪声。如果信号源和放大器共用一根接地线，就会大大地减小接地回路的干扰。

3.扬声器的布置与安装

（1）扬声器的布置

1）纵向距离较长或混响时间较长的大中型厅堂宜将扬声器分散布置在墙壁内或吊顶中，并使不同位置上的听觉与视觉一致。

2）公共服务区域内扬声器密度按楼层高度3倍或任何部位到最近的扬声器的距离不超过15m设置，使扬声器的电功率密度为0.025～0.05W/m²。走廊的交叉、拐弯处也应安装扬声器。

3）室内一般采用带有助声木箱的纸盆扬声器，室外一般使用号筒式高音扬声器。

（2）扬声器的选用与安装

1）扬声器的选用：在有装修的地方设置吸顶式扬声器，在没有装修的场所配置柱面型扬声器，在草坪上选取防水型扬声器（功率5W）。

2）扬声器的安装高度：办公室内，距顶20cm或距地面2.5m；门厅、走廊时，为吸顶式或嵌入式安装；室外，距地面4～5m。

3）扬声器的安装方向：高音扬声器的安装方向一般都标注在施工图上，其轴线指向扩音范围内的最远处。室外扬声器应按施工图所示方向再向下倾斜。

4）扬声器属于振动设备，应安装牢固。
