【摘要】:图3-61 有线电视宽带安装示意图Cable Modem是一种通过有线电视网络进行高速数据接入的装置,它可以进行电视接收谐调,加密解密和协调配置功能,它在不同的方向上可以一边接受一边发送数据,把上下两行的数据信号用不同的调制方式调制在某个双向传输的宽带频道上,然后又将其中的一个信号转换成模拟信号,在有线电视网上传送,将另一路信号转换成数字信号,在计算机上进行处理,这样就实现了电视传播与计算机网络的双向传输功能。
现在CATV系统中普遍采用广播方式的光纤/同轴电缆混合网络(HFC),即电视信号→头端→光缆→小区节点→同轴电缆→用户家中的单向树型网络结构。伴随智能小区数字化建设、改造,可提供诸如数字电视、Cable-phone、NVOD、HDTV、数据通信等多种业务,具有860MHz以上频宽的双向HFC网络已成为发展趋势。

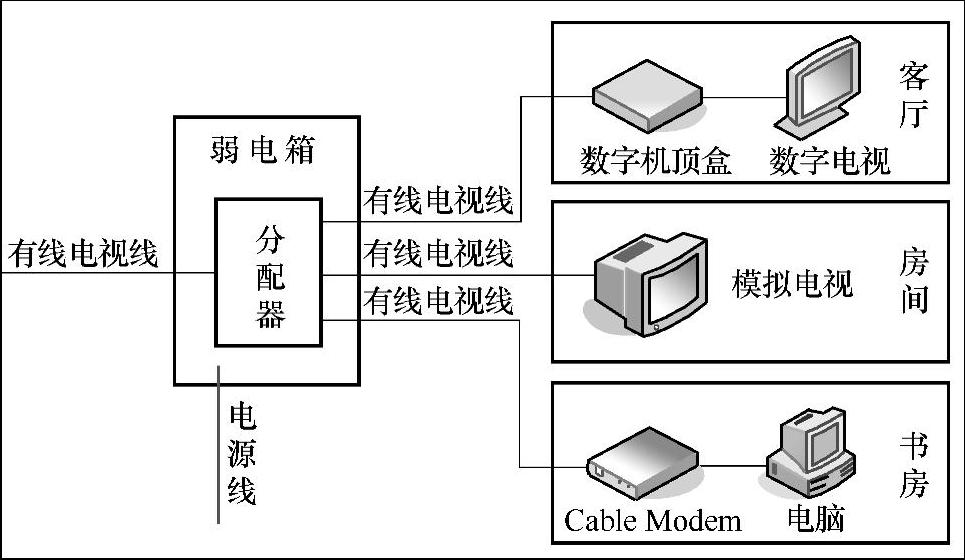

用户使用有线电视上网,需要在计算机上安装网卡和Cable Modem,或在电视机前加装机顶盒,这样就可以使用计算机或电视机上互联网,如图3-61所示,这种网络叫做HFC宽带网。
图3-61 有线电视宽带安装示意图
Cable Modem是一种通过有线电视网络进行高速数据接入的装置,它可以进行电视接收谐调,加密解密和协调配置功能,它在不同的方向上可以一边接受一边发送数据,把上下两行的数据信号用不同的调制方式调制在某个双向传输的宽带频道上,然后又将其中的一个信号转换成模拟信号,在有线电视网上传送,将另一路信号转换成数字信号,在计算机上进行处理,这样就实现了电视传播与计算机网络的双向传输功能。
Cable Modem中文名即线缆调制解调器,它是一种通过同轴电缆将PC、TV、电话、传真等设备接入INTERNET的界面,如图3-62所示。(www.daowen.com)
HFC的接入速率可以达到2~10Mbit/s,整个信道与原来看电视时一样,是共用的,如果接入的设备很多,大家分享2~10Mbit/s的速率,每台设备的速率就没那么高。
知识窗
光纤收发器常见故障的分析处理光纤收发器常见故障的分析处理见表3-5。

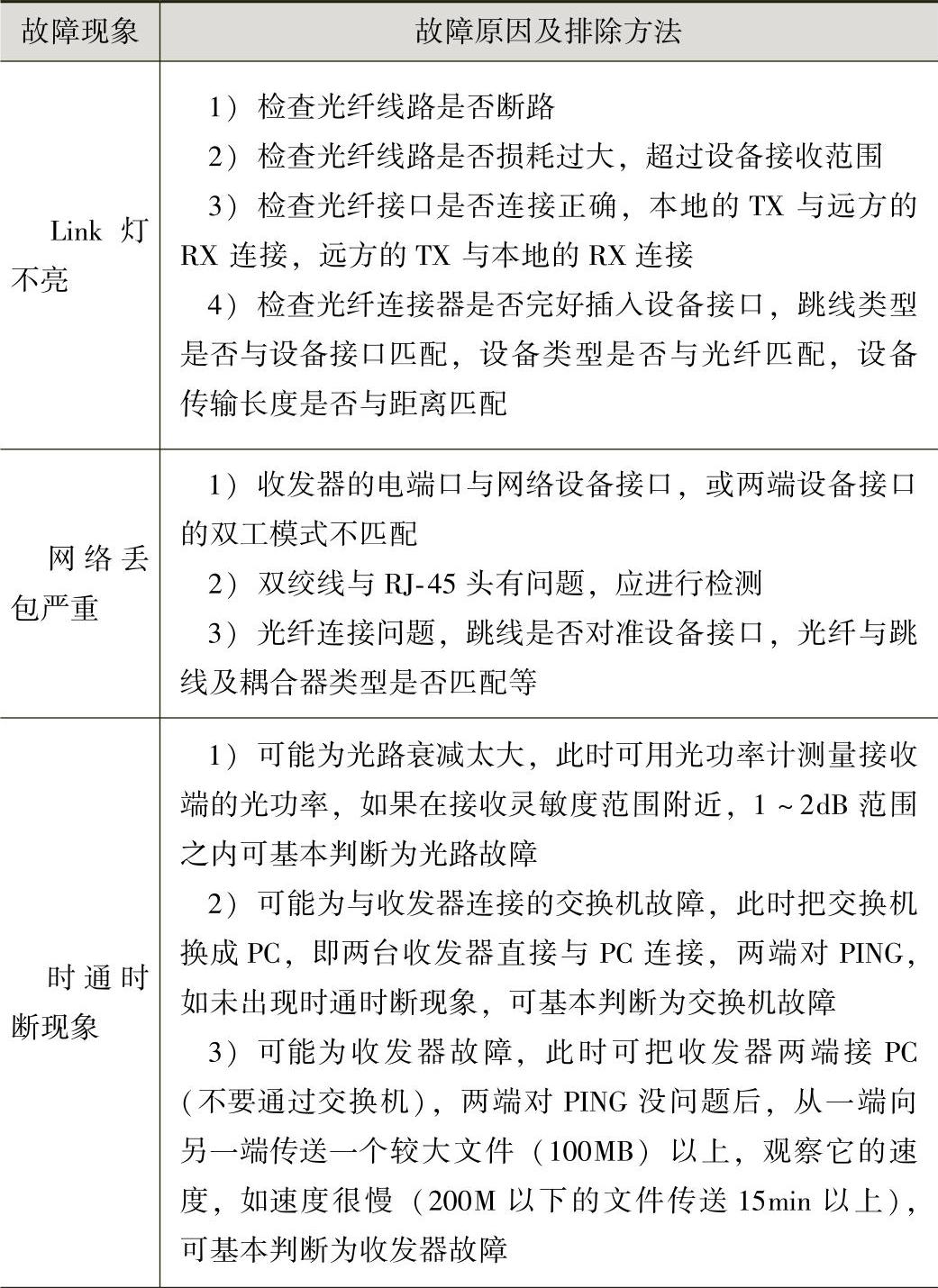

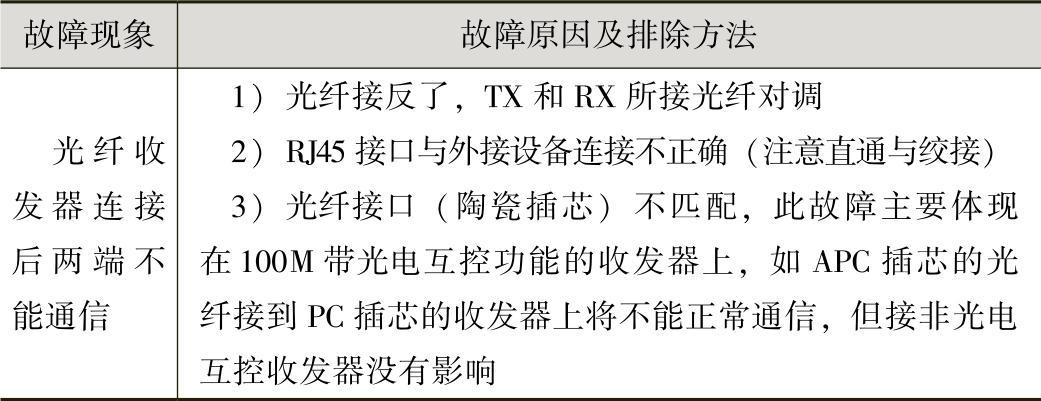

表3-5 光纤收发器常见故障的分析处理
(续)
