1.认识调制解调器

ADSL通过电话线进行数据传输，不用重新布线，凡是安装了电信局电话的用户都具备了安装ADSL的条件。通过申请批准，在用户端安装一台ADSL调制解调器（Modem）就可上网，其主要器件如图3-55所示。

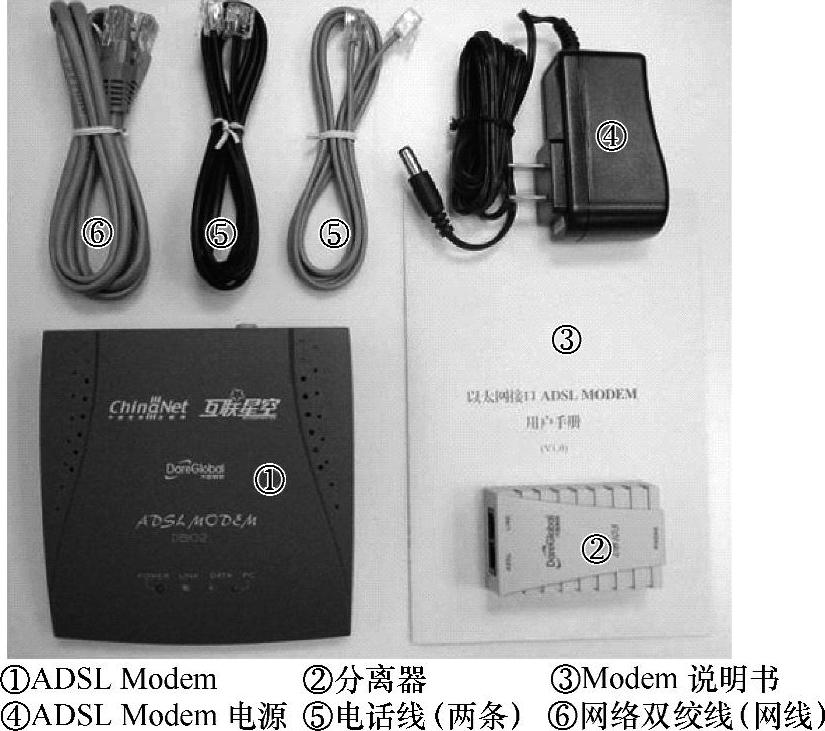

图3-55 ADSL Modem的基本配置

（1）Modem的连接端口

Modem上的连接端口一般位于它的后面，如图3-56所示。

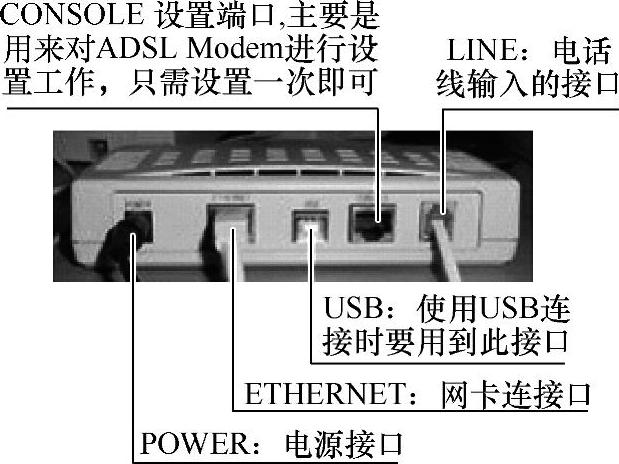

图3-56 Modem的连接端口

（2）分离器

如果希望上网的同时能通电话，而且两者又相互不影响，那就需要在安装电话和ADSL Modem前使用分离器。分离器一般结构如图3-57所示，其接口的功能一般都用英文标注，在连接前要看清每个口的作用和位置，以免连接错误。

如果有两部或两部以上的电话机，分离器有两种接线方式可选择，如图3-58所示。

2.调制解调器与计算机的连接

1）按照如图3-59所示的方法，逐一把各个设备的线连接好。

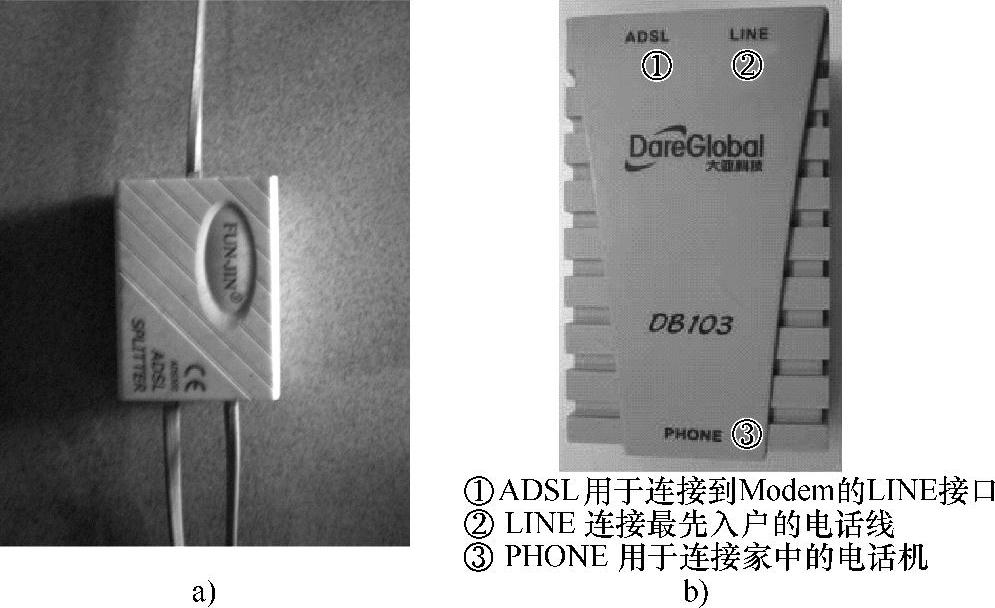

图3-57 分离器

a）接口功能说明 b）连接实例

2）接通电脑电源、ADSL Modem电源，如果接线、网络均正常，此时Modem上一般会常亮三盏灯，分别为电源、ADSL线路灯和到计算机的线路灯。(www.daowen.com)

3）装上拨号软件，就可以上网冲浪了。

友情提示

正确连接分离器，在分离器前不要接电话机、传真机、防盗器等设备，否则将影响正常上网。

应用技巧

如何判断ADSLModem是否同步

“同步”是ADSL Modem正常工作的标志，如果Mo-dem不同步的话，是不能拨号上网的。一般检查Modem是否同步是看Modem的同步灯是否长亮（不闪烁）。Mo-dem接通电源后，等2分钟让状态稳定下来，如果同步灯长亮（不闪烁）表示Modem可以同步，同步灯闪烁则表示Modem不同步，目前主要的ADSL Modem的型号的同步灯标识分别是：

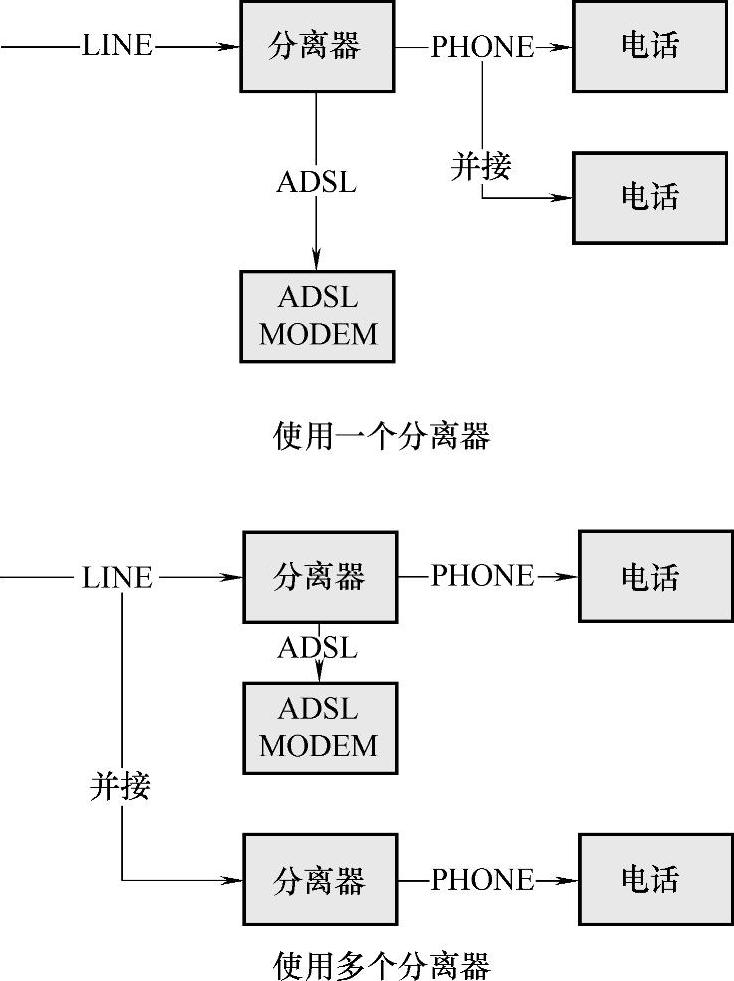

图3-58 拥有2部以上电话机时分离器连接方法

阿尔卡特：Line Sync

伊泰克TD-2001：WLK

朗讯：dsl

伊泰克TD-2002（USB Modem）：adsl

华硕ASUS：STATUS

如果发现上述的同步灯闪烁，建议重新启动Modem试一试。如果仍然不能同步，则需要向电信局申报故障检修。

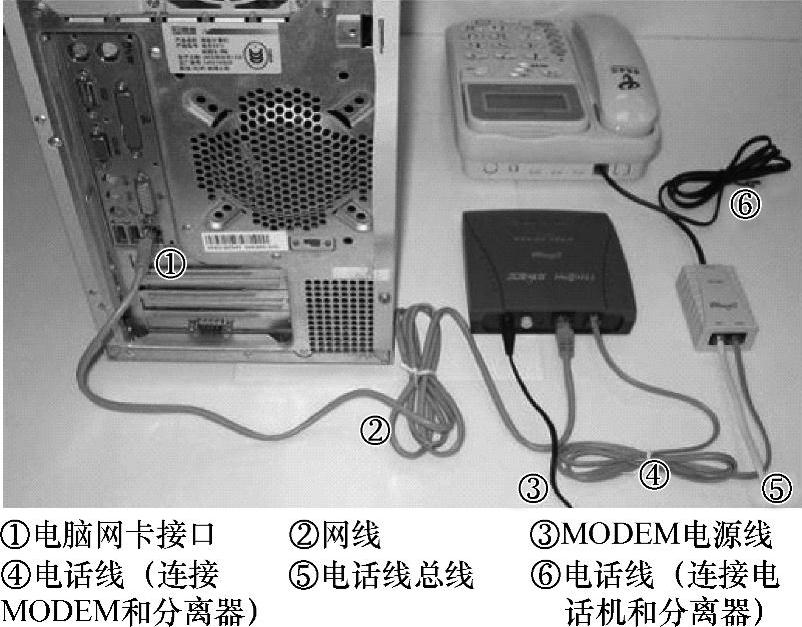

图3-59 ADSL上网设备的连接方法
