1.网线测线仪的使用

网线测线仪如图3-54所示,测试时将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口,将开关拨到“ON”(S为慢速挡),这时主测试仪和远程测试端的指示头就应该逐个闪亮。

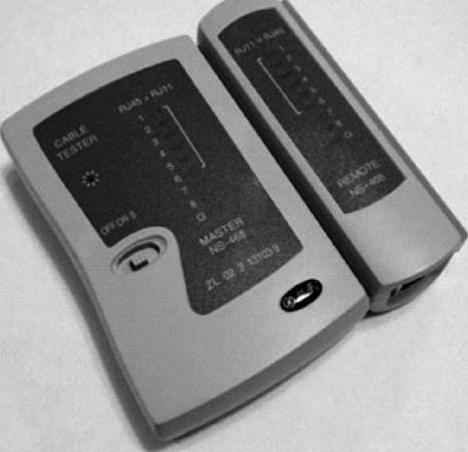

图3-54 网线测线仪

1)直通连线的测试:测试直通连线时,主测试仪的指示灯应该从1到8逐个顺序闪亮,而远程测试端的指示灯也应该从1到8逐个顺序闪亮。如果是这种现象,说明直通线的连通性没问题,否则就得重做。

2)交错线连线的测试:测试交错连线时,主测试仪的指示灯也应该从1到8逐个顺序闪亮,而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。如果是这样,说明交错连线连通性没问题,否则就得重做。

注意:若网线两端的线序不正确,主测试仪的指示灯仍然从1到8逐个闪亮,只是远程测试端的指示灯也将按照与主测试端连通的线号的顺序逐个闪亮。也就是说,远程测试端不能按着上述1)和2)的顺序闪亮。(www.daowen.com)

2.网线断路测试

1)当网线中有1到6根导线断路时,则主测试仪和远程测试端的对应线号的指示灯都不亮,其他的灯仍然可以逐个闪亮。

2)当网线中有7根或8根导线断路时,则主测试仪和远程测试端的指示灯全都不亮。

3.网线短路测试

1)当网线中有两根导线短路时,主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮,而远程测试端两根短路线所对应的指示灯将被同时点亮,其他的指示灯仍按正常的顺序逐个闪亮。

2)当网线中有三根或三根以上的导线短路时,主测试仪的指示灯仍然从1到8逐个顺序闪亮,而远程测试端的所有短路线对应的指示灯都不亮。
