网线与RJ-45头的连接

无论是哪家公司生产的RJ-45插头，它们的排列顺序是1，2，3，4，5，6，7，8。端接时可能是568A或568B。下面以568A为例予以说明其操作步骤。

1）首先将网线电缆套管，自端头剥去大于20mm，露出4对线。

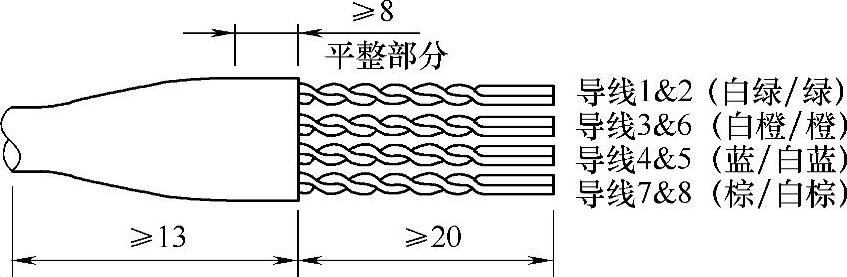

2）定位电缆线，它们的顺序号是1&2，3&6，4&5，7&8，如图3-48所示。

图3-48 定位电缆线

为防止插头弯曲时对套管内的线对造成损伤，导线应并排排列至套管内至少8mm，形成一个平整部分，平整部分之后的交叉部分呈椭圆形状态。

3）为绝缘导线解扭，使其按正确的顺序平行排列，导线6是跨过导线4和5，在套管里不应有未扭绞的导线。

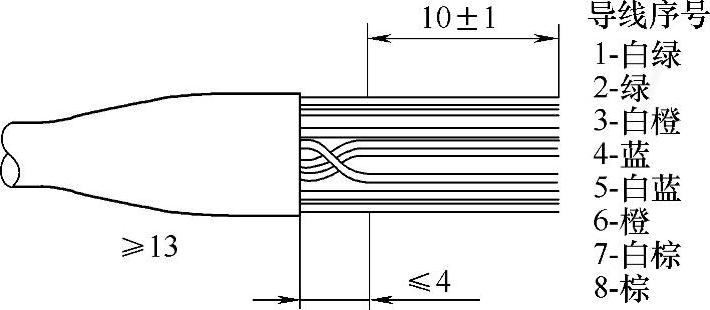

4）导线经修整后（导线端面应平整，避免毛刺影响性能），距套管的长度为14mm，如图3-49所示，至少10mm±1mm之内导线之间不应有交叉，导线6应在距套管4mm之内跨过导线4和5。

图3-49 导线端面的处理

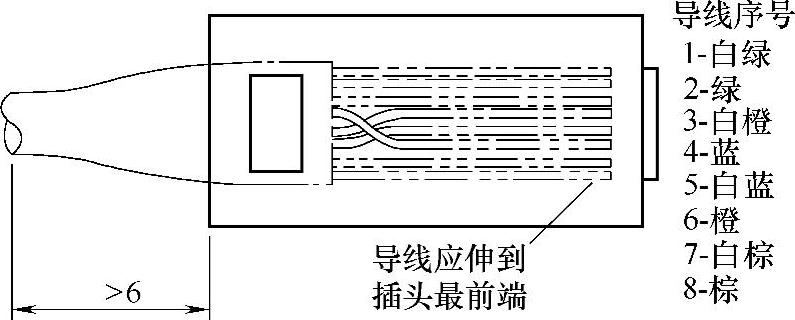

5）将导线插入RJ-45头，导线在RJ-45头部能够见到铜芯，套管内的平坦部分应从插塞后端延伸，直至初张力消除，套管伸出插塞后端至少6mm，如图3-50所示。(www.daowen.com)

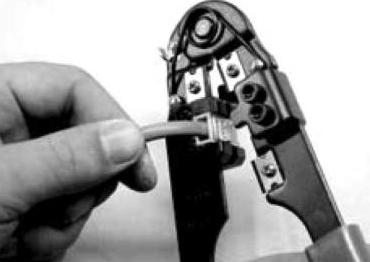

6）用压线工具压实RJ-45，如图3-51所示。

RJ-45与信息模块的对应关系如图3-52所示。

图3-50 导线插入RJ-45头

图3-51 RJ-45水晶头的压接

图3-52 RJ-45与信息模块的对应关系

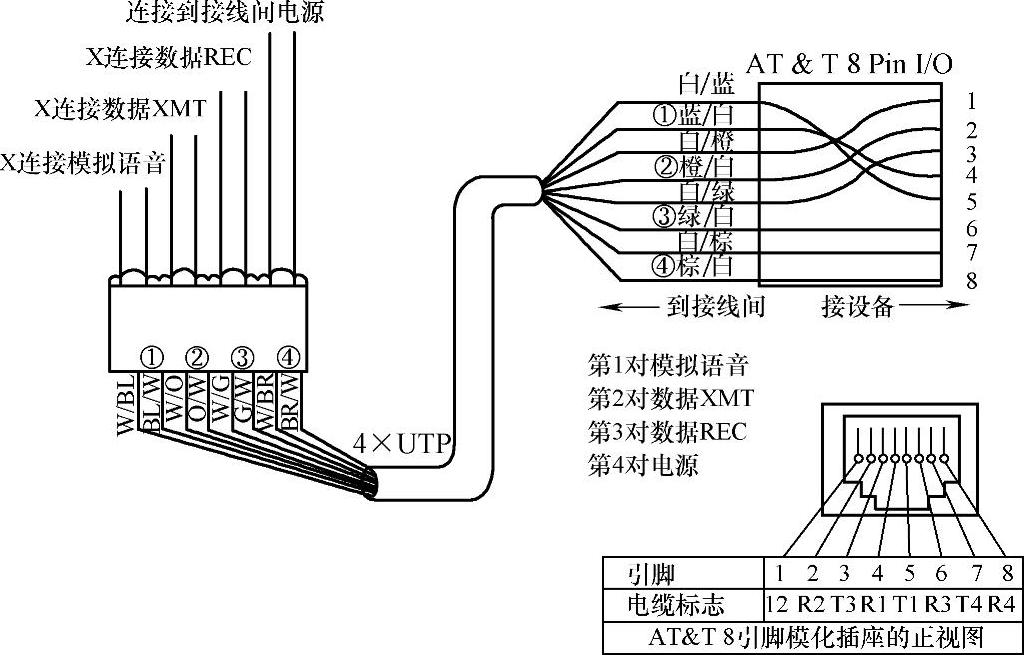

如果需要将一条4对线的5类（3类）线缆的一端与RJ-45端接，另一端端接RJ-11，即4对线接6针，这时按如图3-53所示进行操作（注意：在RJ-11端，棕色的一对线作废）。

图3-53 4对线接6针
