1.EIA/TIA568A和EIA/TIA568B信息模块比较

信息模块的压接分EIA/TIA568A和EIA/TIA568B两种方式。

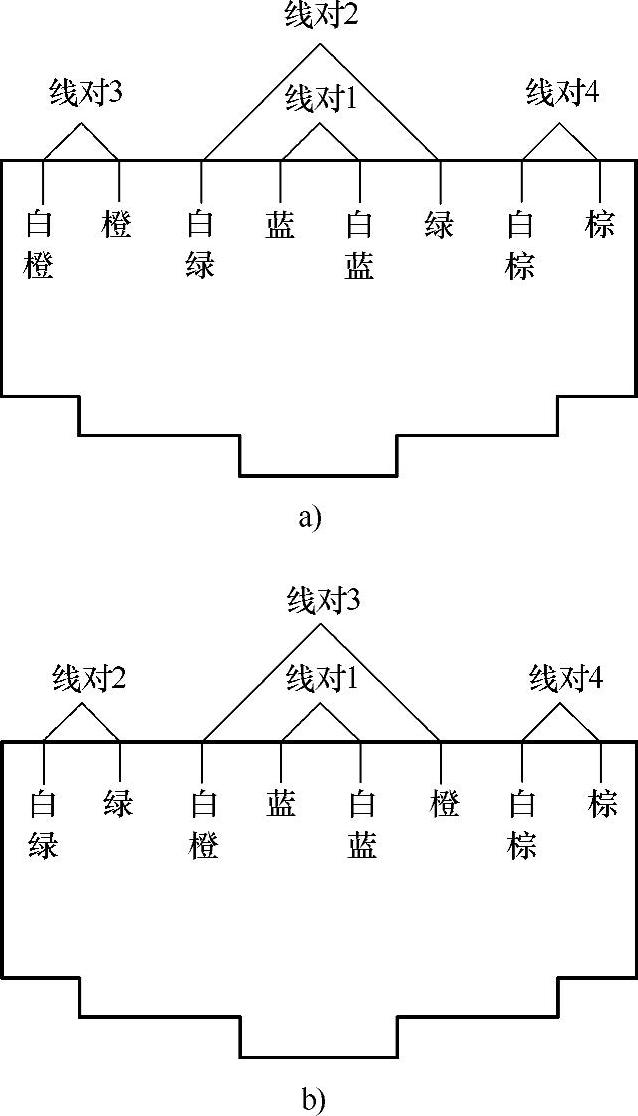

EIA/TIA568A信息模块的物理线路分布如图3-43a所示，EIA/TIA568B信息模块的物理线路分布如图3-43b所示。

无论是采用568A还是采用568B，均在一个模块中实现。在一个系统中只能选择一种，即要么是568A，要么是568B，不可混用。

568A第2对线（568B第3对线）把3和6颠倒，可改变导线中信号流通的方向排列，使相邻的线路变成同方向的信号，减少串扰对，如图3-44所示。

图3-43 EIA/TIA568A和EIA/TIA568B信息模块的物理线路分布

a）EIA/TIA568A b）EIA/TIA568B

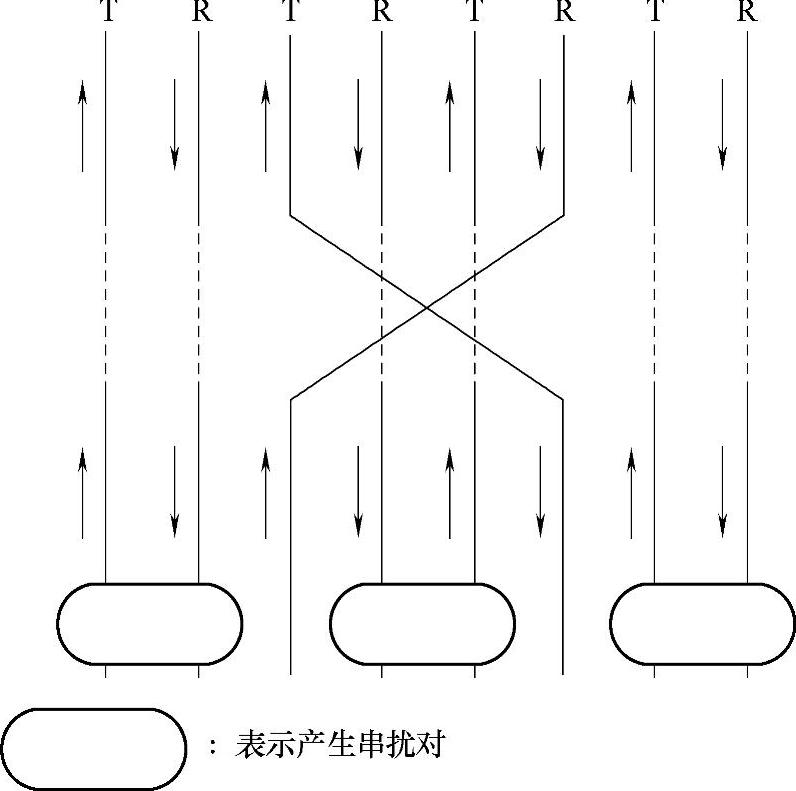

图3-44 减少串扰对的措施

2.典型的信息模块与网线连接

目前，信息模块的供应商有IBM、AT&T、AMP、西门子等国外商家，国内有南京普天等公司产品的结构都类似，只是排列位置有所不同。有的面板注有网线颜色标号，与网线压接时，注意颜色标号配对就能够正确地压接。AT&T公司的568B信息模块与网线连接的位置如图3-45所示。

AMP公司的信息模块与双线连接的位置如图3-46所示。

(www.daowen.com)

图3-45 AT&T公司的568B信息模块与网线连接

图3-46 AMP公司的信息模块与双线连接

3.信息模块压接操作要点

信息模块压接时，通常有用打线工具压接和不要打线工具直接压接两种方式。一般采用打线工具进行压接模块。

信息模块压接时的操作要点如下：

1）网线是成对相互拧在一处的，压接时应一对一对拧开再放入与信息模块相对的端口上。

2）在网线的压接处不能拧成团，也不能撕开，以防止断线。

3）使用压线工具压接时，要压实，不能有松动的地方。

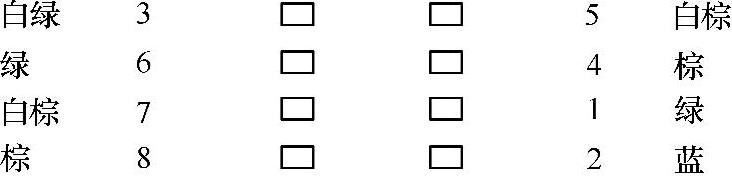

在现场施工过程中，有时遇到5类线或3类线，与信息模块压接时出现8针或6针模块。例如，要求将5类线（或3类线）一端压在8针的信息模块（或配线面板）上，另一端在6针的语音模块上，如图3-47所示。

图3-47 8针信息模块与6针语音模块

对这种的情况，无论是8针信息模块，还是6针语音模块它们在交接处是8针，只有输出时，有所不同。所以按5类线8针压接方法压接，6针语音模块将自动放弃不用的棕色一对线。
