室内网络布线手册-物业电工宝典

1.金属槽布线

(1)线槽安装要求

安装线槽应在土建工程基本结束以后,与其他管道(如风管、给排水管)同步进行,也可比其他管道稍迟一段时间安装。但尽量避免在装饰工程结束以后进行安装,造成敷设线缆的困难。安装线槽应符合下列要求。

1)线槽安装位置应符合施工图规定,左右偏差视环境而定,最大不超过50mm。

2)线槽水平度每米偏差不应超过2mm。

3)垂直线槽应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm。

4)线槽节与节间用接头连接板拼接,螺钉应拧紧。两线槽拼接处水平偏差不应超过2mm。

5)当直线段桥架超过30m或跨越建筑物时,应有伸缩缝。其连接宜采用伸缩连接板。

6)线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大值。

7)盖板应紧固。并且要错位盖槽板。支吊架应保持垂直、整齐牢固、无歪斜现象。

8)为了防止电磁干扰,宜用辫式铜带把线槽连接到其经过的设备间,或楼层配线间的接地装置上,并保持良好的电气连接。

(2)水平子系统线缆敷设

1)预埋金属线槽:在建筑物中预埋线槽可为不同的尺寸,按一层或二层设备,应至少预埋2根以上,线槽截面高度不宜超过25mm;线槽直埋长度超过15m或在线槽路由交叉、转变时,宜设置拉线盒,以便布放线缆和维护;接线盒盖应能开启,并与地面齐平,盒盖处应采取防水措施;线槽宜采用金属引入分线盒内。

2)设置线槽支撑:水平敷设时,支撑间距一般为1.5~2m;垂直敷设时,固定在建筑物构体上的间距宜小于2m。在活动地板下敷设线缆时,活动地板内净空不应小于150mm。如果活动地板内作为通风系统的风道使用时,地板内净高不应小于300mm。采用公用立柱作为吊顶支撑柱时,可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置,支撑应牢固。不同种类的线缆布放在金属线槽内,应同槽分室(用金属板隔开)布放。

(3)干线子系统的线缆敷设

1)线缆不得布放在电梯或管道竖井中。

2)干线通道间应沟通。

3)弱电间中线缆穿过每层楼板孔洞宜为方形或圆形。长方形孔尺寸不宜小于300mm×100 mm,圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100mm。

4)建筑群干线子系统线缆敷设支撑保护应符合设计要求。

知识窗

槽、管大小选择的估算

根据工程施工的要求,对槽、管的选择可采用以下公式进行估算。

槽(管)截面积n=线缆截面积×70%×(40%~50%)

式中 线缆截面积n——表示用户所要安装的多少条线(已知数);

槽(管)截面积——表示要选择的槽管截面积(未知数);

线缆截面积——表示选用的线缆面积(已知数);

70%——表示布线标准规定允许的空间;(www.daowen.com)

40%~50%——表示线缆之间浪费的空间。

2.建筑物内水平布线

建筑物内水平布线,可选用天花板、暗道、墙壁线槽等形式,在决定采用哪种方法之前,到施工现场,进行比较,从中选择一种最佳的施工方案。

(1)暗道布线

暗道布线是在浇筑混凝土时已把管道预埋进地板管道,管道内有牵引电缆线的钢丝或铁丝,安装人员只需索取管道图纸来了解地板的布线管道系统,确定“路径在何处”,就可以做出施工方案。

暗道布线时,安装人员可将4对线电缆线固定在信息插座的一端,从管道的另一端牵引拉线就可将缆线达到配线间。

(2)天花板顶内布线

水平布线最常用的方法是在天花板吊顶内布线。具体施工步骤如下。

1)确定布线路由。

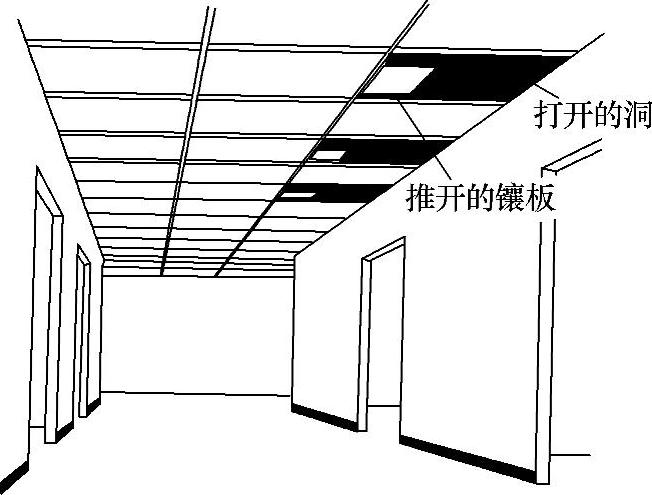

2)沿着所设计的路由,打开天花板,用双手推开每块镶板,如图3-41所示。

如果有多条线缆,为了减轻压在吊顶上的压力,可使用J形钩、吊索及其他支撑物,来支撑线缆。


图3-41 天花板布线

例如现在要布放24条4对的线缆,到每个信息插座安装孔有两条线缆。可将线缆箱放在一起,并使线缆接管嘴向上。24个线缆箱按如图3-42所示分组安装,每组有6个线缆箱,共有4组。

3)加标注。在箱上写标注,在线缆的末端注上标号。

4)从离管理间最远的一端开始,拉到管理间。

(3)墙壁线槽布线

在墙壁上布线槽一般按照下列步骤进行。

1)确定布线路由。

2)沿着路由方向放线,应讲究直线美观。

3)线槽每隔1m要安装固定螺钉。

4)布线(布线时线槽容量为70%)。

5)盖塑料槽盖(盖槽盖应错位盖)。


图3-42 线缆箱分组安装示例
