1.住宅楼电话管路敷设要求

1）电话线路的引入线位置不应选择在邻近易燃、易爆、易受机械损伤的地方。引入位置和线路的敷设，不应选择在需要穿越高层建筑的伸缩缝（或沉降缝），主要结构或承重墙等关键部分，以免对电话线路产生外力影响，损坏电话电缆。

2）当电话线路与电力线路及其他设备管道在同一竖井敷设时，应尽量不与电力电缆同侧敷设，并尽量远离电力电缆。电话线路还应与其他设备管道之间保持一定的距离。电话暗管与其他管线间最小净距离见表3-2。

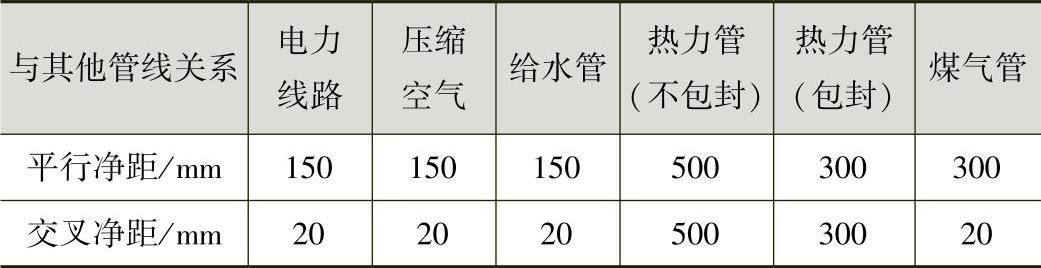

表3-2 电话暗管与其他管线间最小净距

3）电话引入线尽量选择建筑物的侧面或后面，使引入处的手孔或人孔不设在建筑物的正面出入口或交通要道上。

4）电话电缆引入建筑时，应在室外进线处设置手孔或人孔，由手孔或人孔预埋钢管或硬质PVC管引入建筑内。电话用户线路的配置一般可按初装电话容量的130%～160%考虑。电话外线工程路由及管孔数量由电信部门确认。

5）多层及高层住宅楼的进线管道，管孔直径不应小于80mm。多层住宅应当按2～3个单元一处进线组织暗管系统；塔式高层住宅应当按一处进线组织暗管系统；板式高层住宅，如果采用一处进线组织暗管系统不能满足下面要求时，可按一处以上进线组织暗管系统。

① 暗管水平敷设每超过30m时，电缆暗管中间加过路箱，通信线路暗管中间应加过路盒。

② 暗管水平敷设必须弯曲时，其线路长度应小于15m，且该段内不得有S弯，弯曲如超过两次时，应加过路盒。

6）室外直埋电话电缆在穿越车道时，应加钢管或铸铁管等保护。

7）住宅楼内暗敷设管的数量和规格，应满足建筑物终期对电话线对数的需要。每套住宅电话线最少配备2对，如有特殊需要应另行增加。

8）由电话分线箱（或过路箱或过路盒）至每个住户室内的电话线路不得经过其他住户室内的电话出线盒。

9）每套住宅的起居室必须设置过路盒（或电话出线盒），其他房间设直通暗线时必须经过此过路盒（或电话出线盒）进行布线。其他房间设置非直通暗线时，另一端应接在过路盒（或电话出线盒）中。卫生间设置非直通暗线时，另一端应接在过路盒（或电话出线盒）中。

10）电话电缆采用型号为HYV型（电缆）或型号为HYA型（铜芯聚乙烯绝缘涂敷铝带屏蔽聚乙烯护套市话电缆）、型号为HPVV型（铜芯聚氯乙烯绝缘聚氯乙烯护套配线电缆）线径0.5mm的电缆，电缆芯数利用率应小于或等于80%。

2.进户管线的安装

电话线路的进户管线有两种方式，即地下进户和外墙进户。

（1）地下进户方式

这种方式是为了市政管网美观要求而将管线转入地下。地下进户管线又分为两种敷设形式。第一种是建筑物设有地下层，地下进户管直接进入地下层，采用的是直进户管；第二种是建筑物地下层，地下进户管只能直接引入设在底层的配线设备间或分线箱（小型多层建筑物没有配线或交接设备时），这时采用的进户管为弯管。电话线路地下进户方式如图3-26所示。

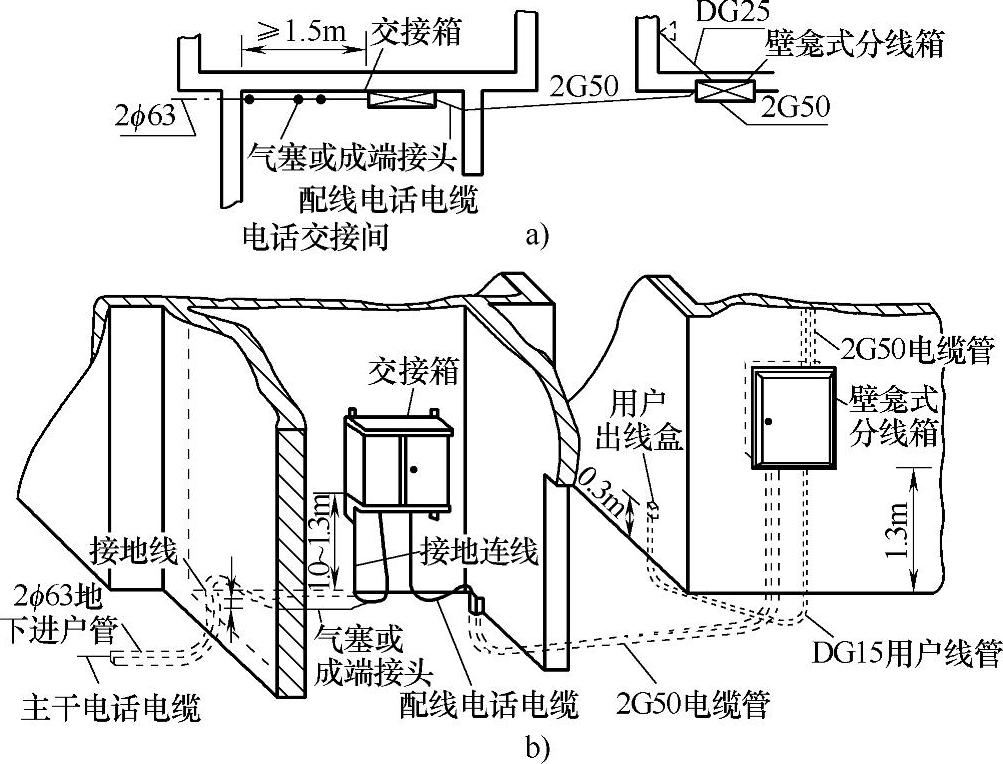

图3-26 电话线路地下进户方式

a）底层平面图 b）立体图

地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。当电话进线电缆对数较多时，建筑物户外应设人（手）孔。

（2）外墙进户方式

这种方式是在建筑物第二层预埋进户管至配线设备间或配线箱（架）内。进户管应呈内高外低倾斜状，并做防水弯头，以防雨水进入管中。进户点应靠近配线设施，并尽量选在建筑物后面或侧面。这种方式适合于架空或挂墙的电缆进线，如图3-27所示。

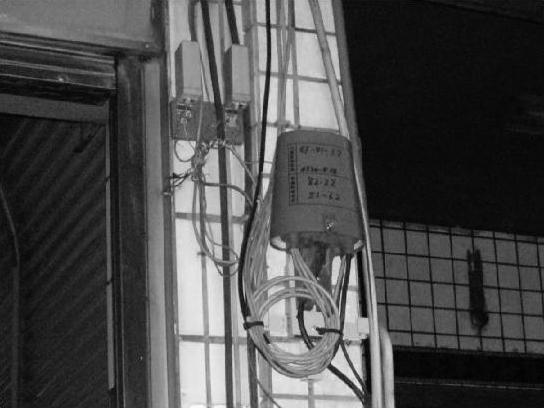

图3-27 外墙进户方式

在有用户电话交换机的建筑物内，一般设置配线架（箱）于电话站的配线室内；在不设用户交换机的较大型建筑物内，在首层或地下一层电话引入点设置电缆交接间，内置交接箱。配线架（箱）和交接箱是连接内外线的汇集点。

塔式的高层住宅建筑电话线路的引入位置，一般选在楼层电梯间或楼梯间附近，这样可以利用电梯间或楼梯间附近的空间或管线竖井敷设电话线路。

3.上升电缆管路的安装

上升管路的安装方式与安装方法如图3-28所示。

(www.daowen.com)

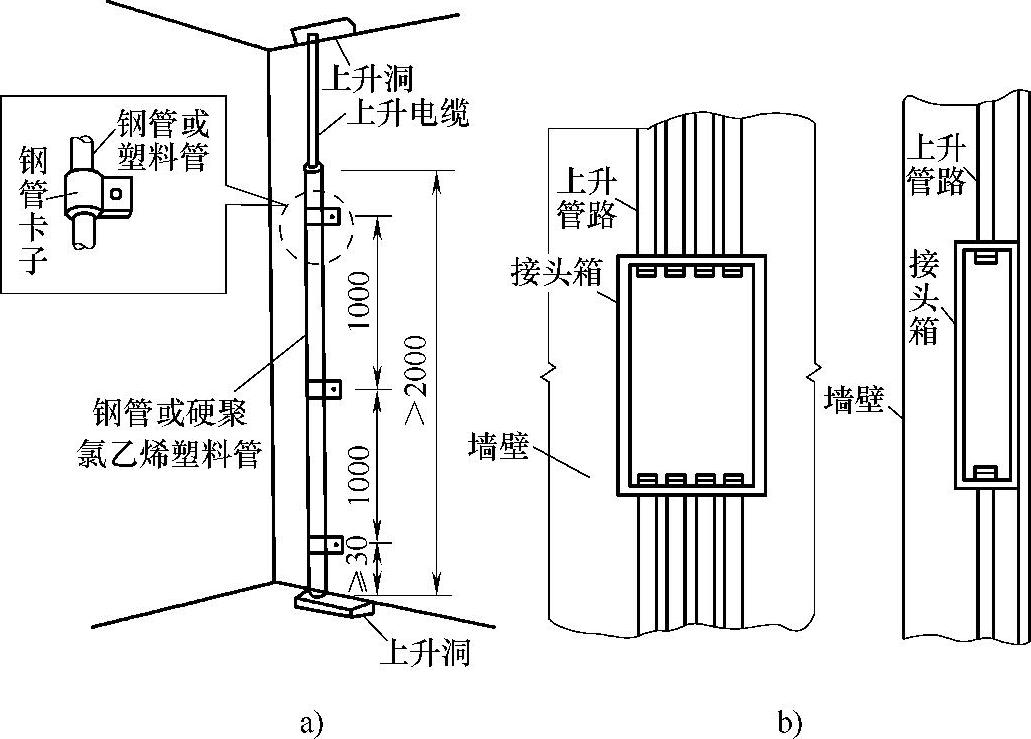

图3-28 上升电缆直接敷设

a）上升电缆直接敷设 b）上升管路在墙内的敷设

暗敷设管路系统上升部分的几种建筑方式见表3-3。

4.楼层管路的布线

楼层管路的分布方式如图3-29所示。

常用楼层管路分布方式的比较见表3-4。

5.分线箱的安装

分线箱是连接配线电缆和用户线的设备。在弱电竖井内装设的电话分线箱为明装挂墙方式。其他情况下电话分线箱大多为墙上暗装方式（壁龛线箱），以适应用户暗管的引入及美观要求。

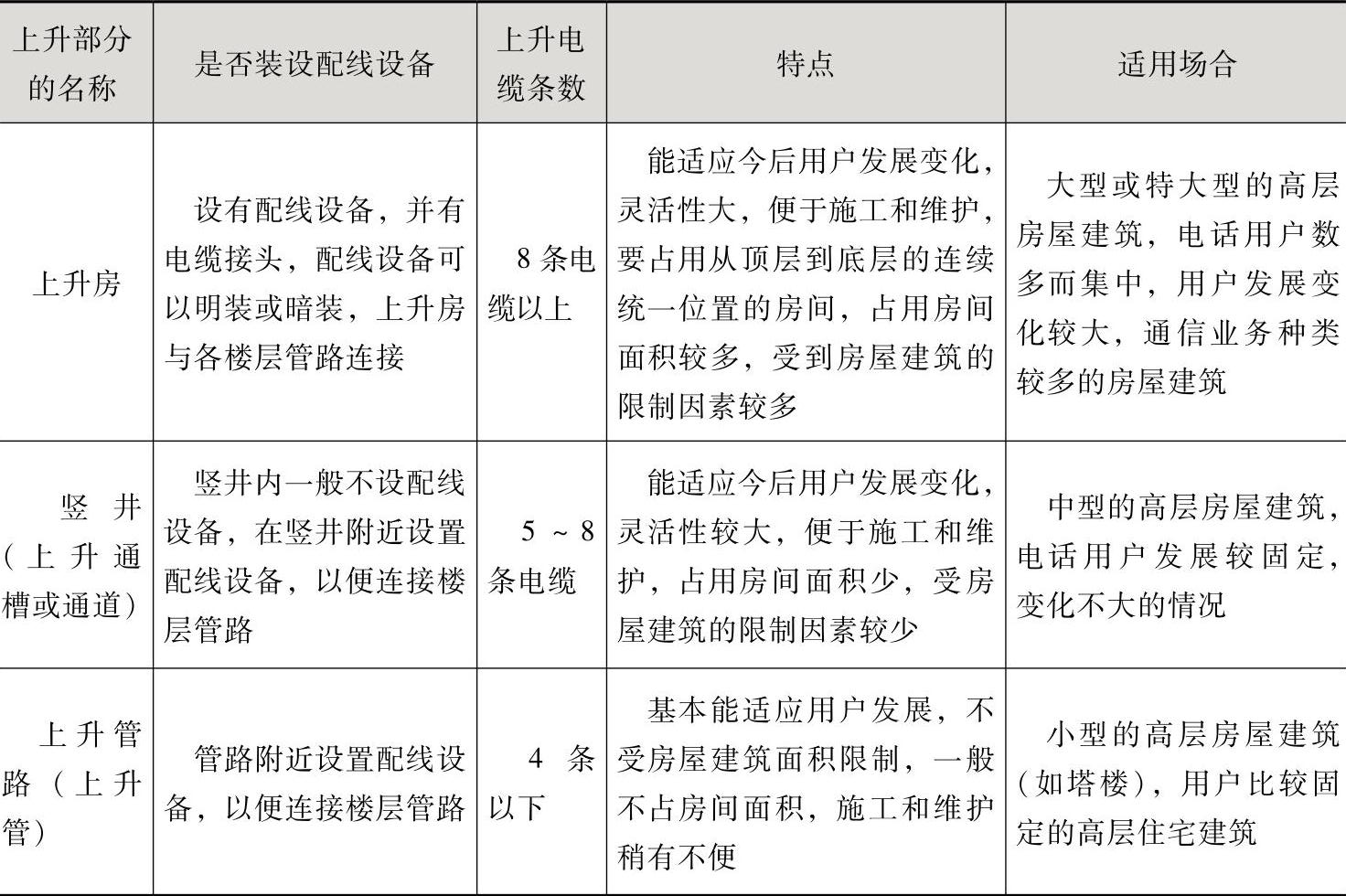

表3-3 暗敷设管路系统上升部分的几种建筑方式

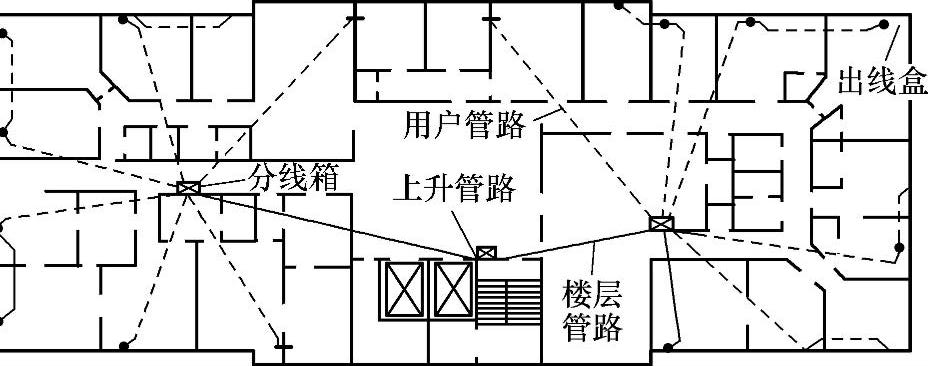

图3-29 楼层管路分布示例

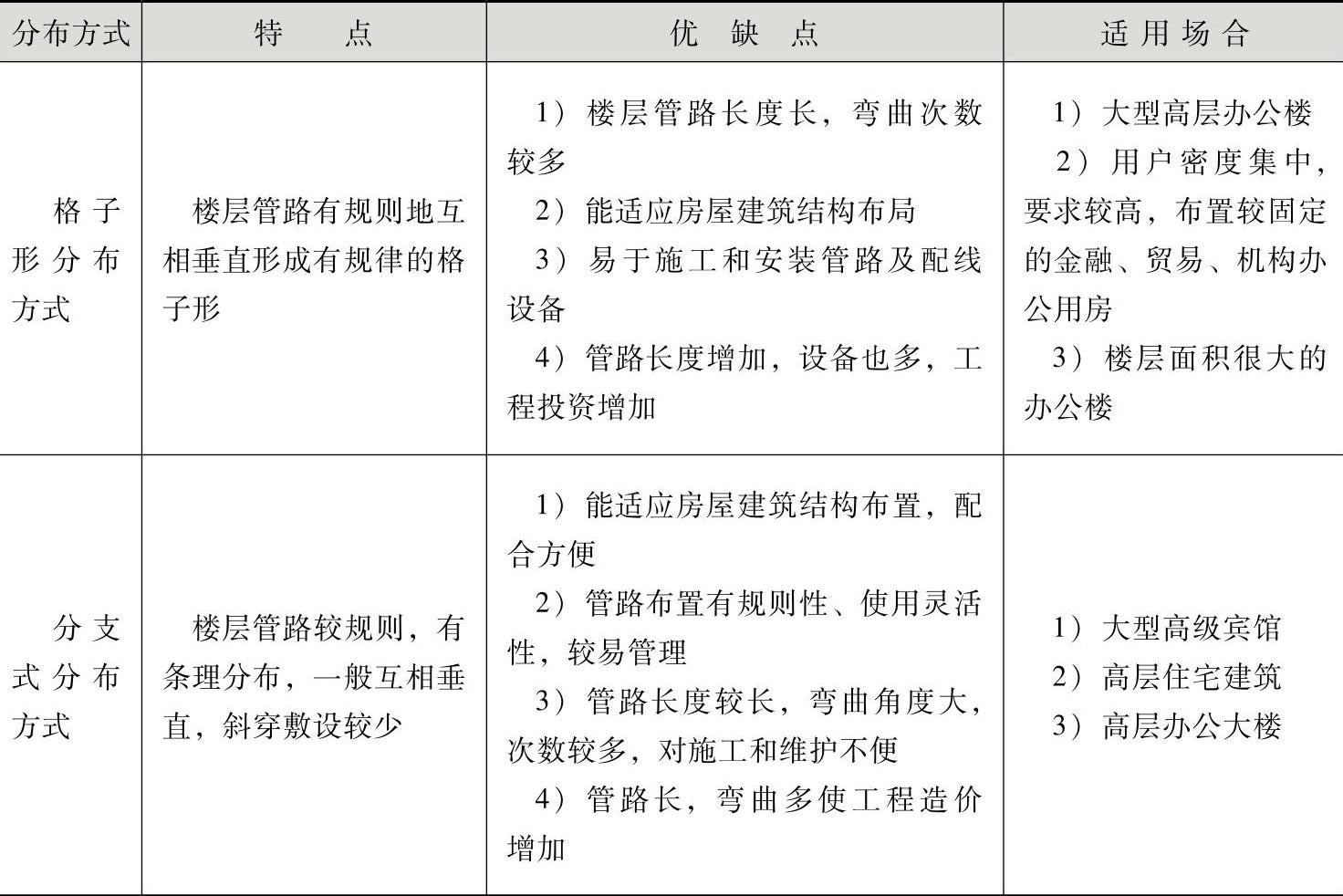

表3-4 常用楼层管路分布方式的比较

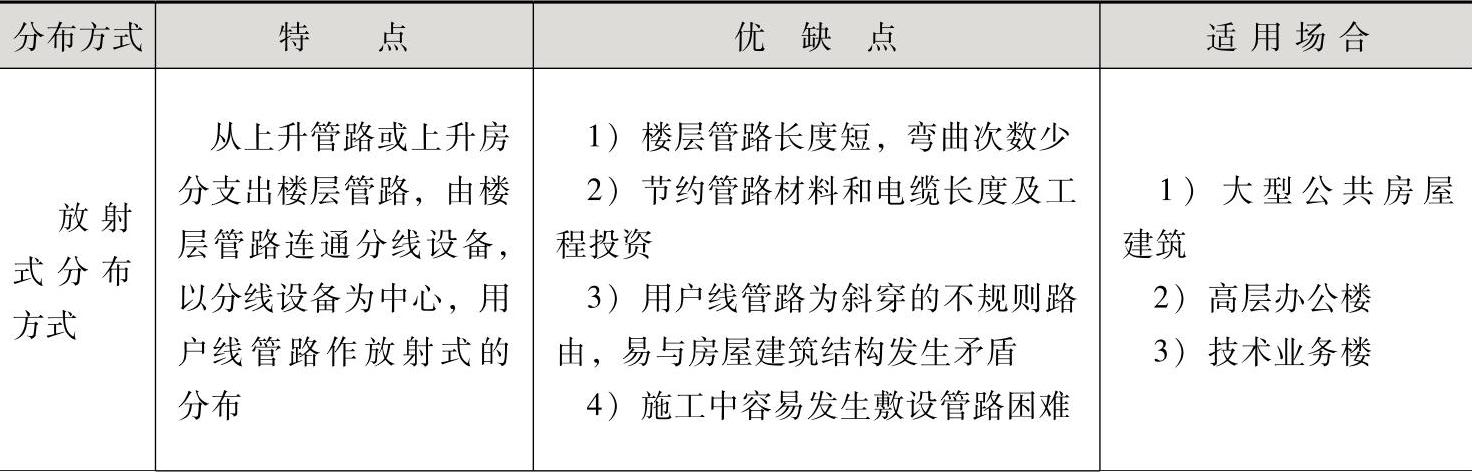

（续）

安装时分线箱均应编号，箱号编排宜与所在的楼层数一致，若同一层有几个分线箱，可以第一位为楼层号，然后按照从左到右的原则进行顺序编号。分线箱中的电缆线序号配置宜上层小、下层大。

6.过路盒与用户楼道出线盒的安装

直线（水平或垂直）敷设电缆管和用户线管，长度超过30m应加装过路箱（盒），管路弯曲敷设两次也应加装过路箱（盒），以方便穿线施工。过路盒外形尺寸如图3-30所示。

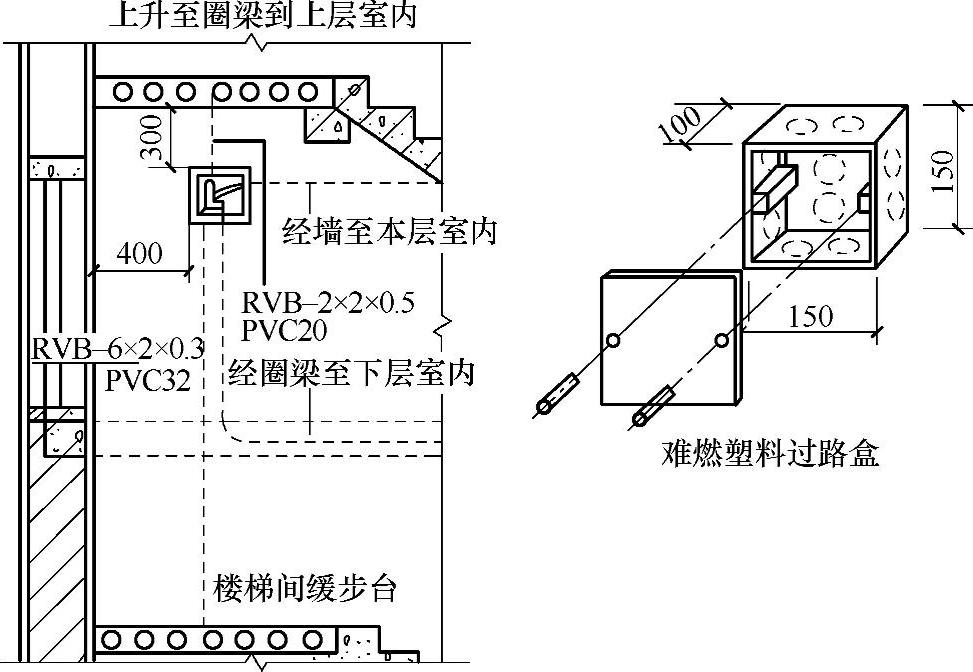

图3-30 过路盒外形尺寸及安装图

墙壁式用户楼道出线盒均暗装，底边距地宜为300mm。用户出线盒规格可采用86H50型，其尺寸为75mm（高）×75mm（宽）×50mm（深）。如图3-31所示。

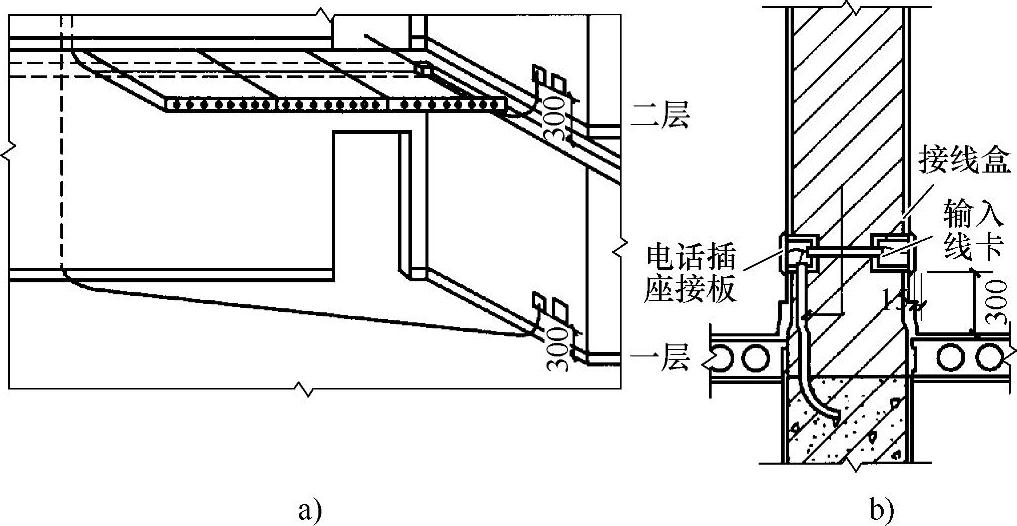

图3-31 电话出线盒安装

a）安装示意图 b）局部剖面图

7.暗装接线盒的安装

对暗敷入户的电话线路，现在比较流行使用86系列的电话机出线暗插座，插座内有4个接线端子，供电话机插座与分线盒连接。

对于普通电话机，只需将两根电话入户线接到插座中间的3、4两个接线端子上（粉红色和蓝色），其余两个接线端空着不接，如图3-32所示。然后，再通过线绳连接到电话机的插座上。对于多功能电话机或数字电话机要从分线盒引出4根线，分别接到插座的4个接线端，再通过4芯组合线连接到电话机上。

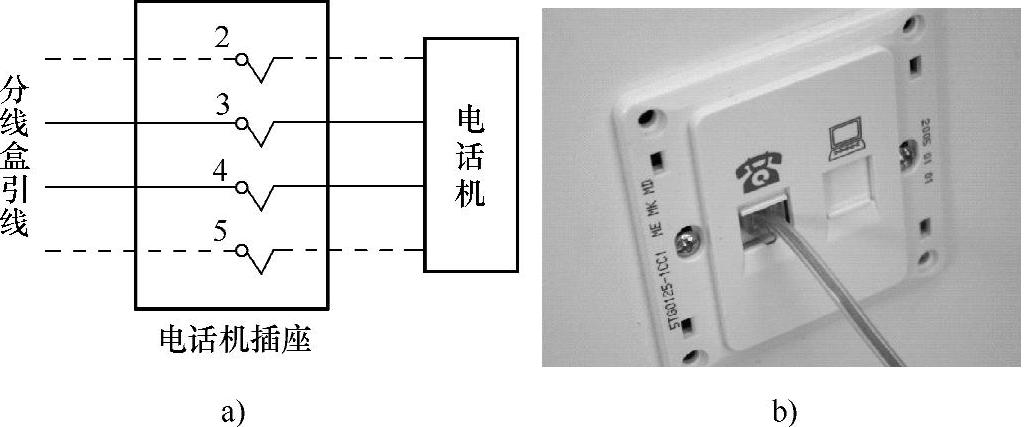

图3-32 暗装接线盒的安装

a）接线示意图 b）实物图
