高层住宅电话系统配线方案有3种，三种方案均在高层住宅楼一层（或地下一层）安排一间房间作为电缆交接间，在电缆交接间内安装本楼的电话电缆交接设备。电话分线箱和电话电缆均安装在弱电竖井内。

1.第一种配线方案

如图3-23所示，在一层（或地下一层）的电缆交接间内设置一套800对电话电缆交接设备，在各层弱电竖井内均设置一个20对的电话分线箱。从本楼的电话电缆交接设备分别引至各层电话分线箱一根20对电话电缆，经各层电话分线箱将电话线分配至各住户的电话插座上。

2.第二种配线方案

如图3-24所示，在一层（或地下一层）的电缆交接间内设置一套800对电话电缆交接设备，在每五层（或每二层、每三层或每若干层，建议不超过五层）的弱电竖井内设置一个100对的电话分线箱，其他层弱电竖井内均设置一个20对的电话分线箱。从本楼的电话电缆交接设备分别引至五层、十一层、十六层电话分线箱各一根100

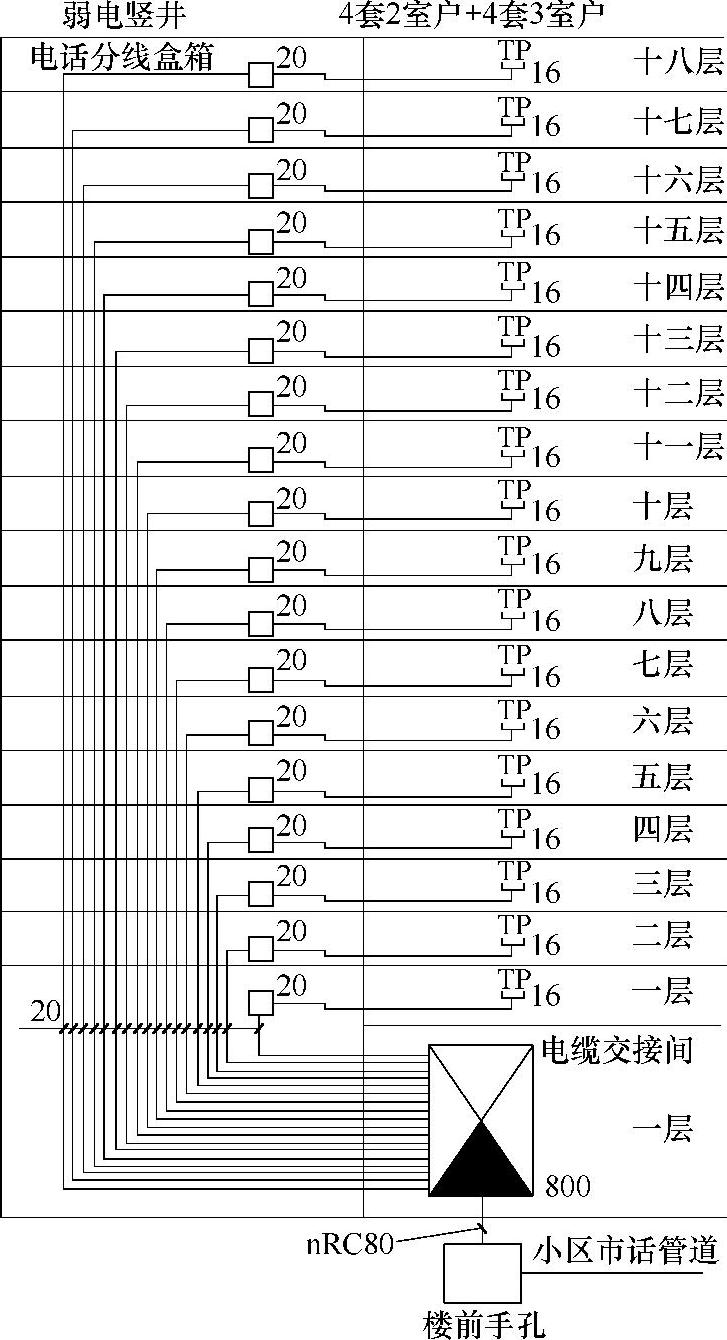

图3-23 高层住宅电话系统配线方案（一）

(www.daowen.com)

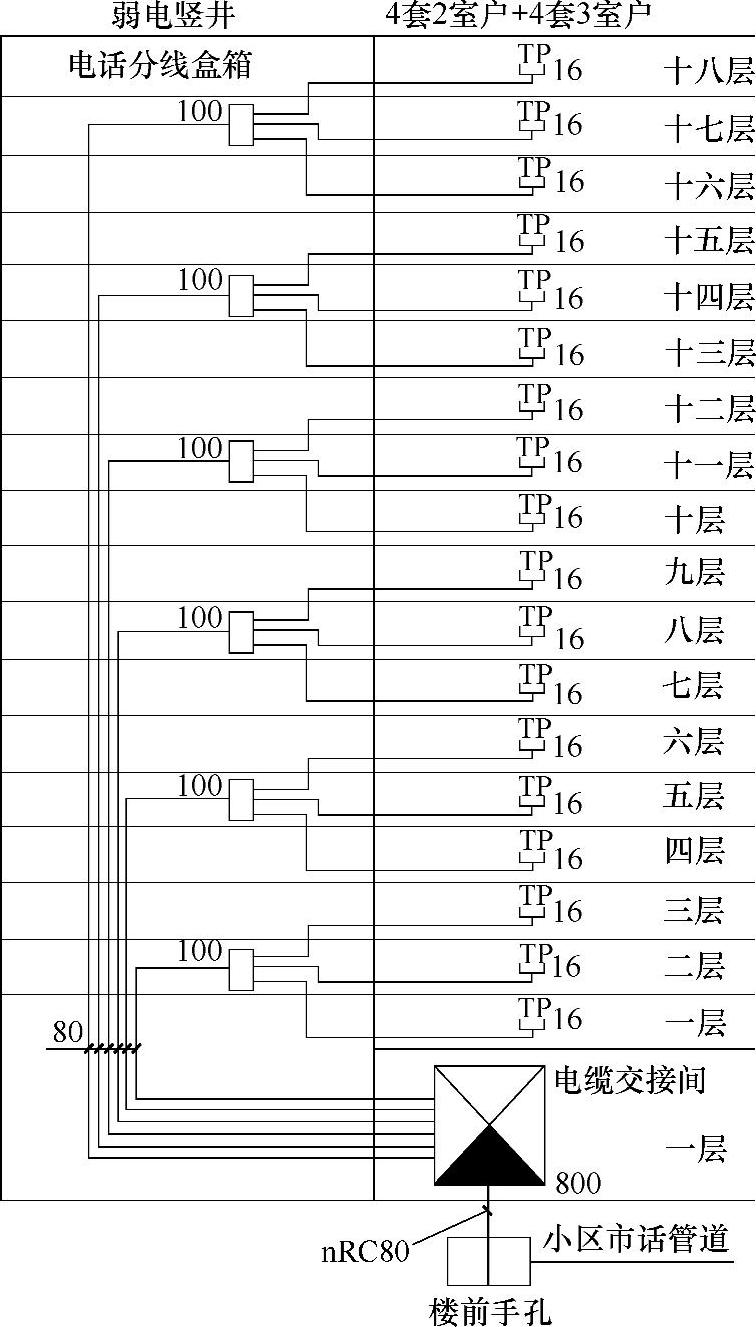

图3-24 高层住宅电话系统配线方案（二）

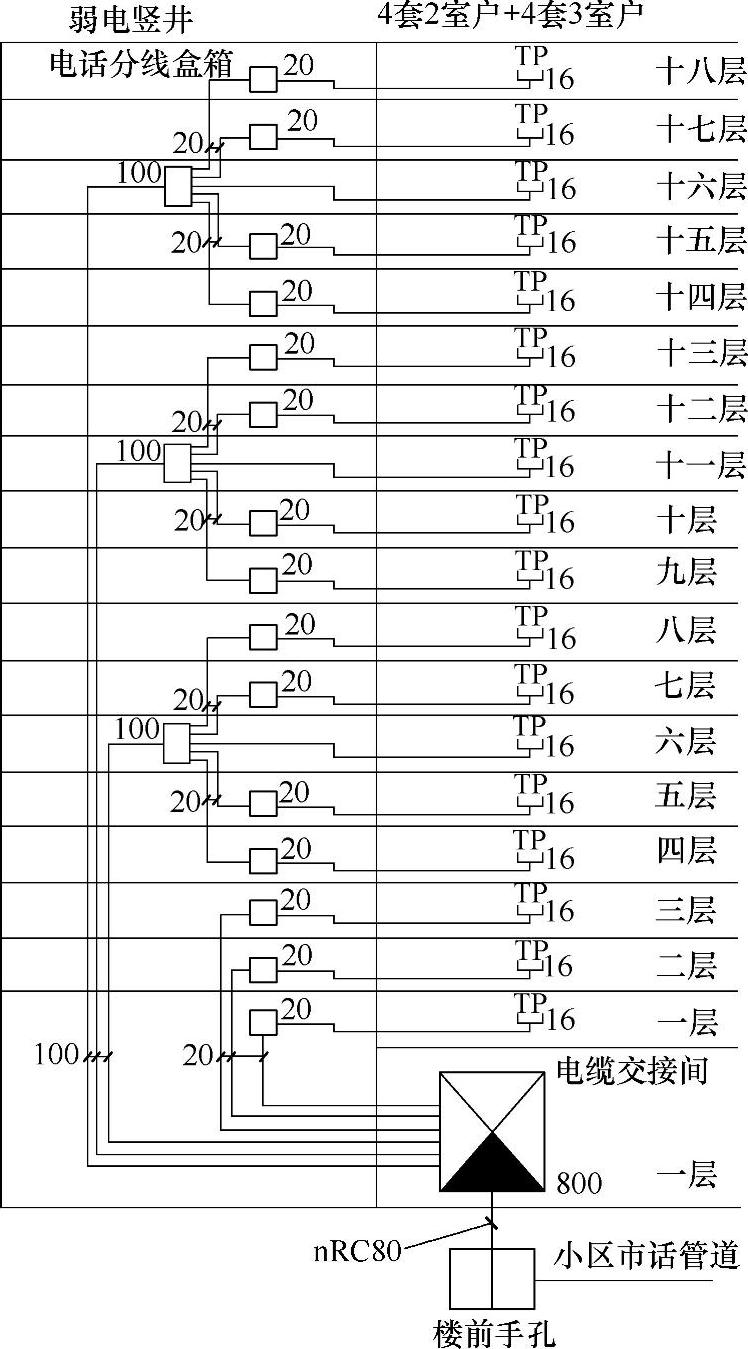

图3-25 高层住宅电话系统配线方案（三）

对电话电缆，从五层、十一层、十六层电话分线箱及电缆交接间内的电话电缆交接设备分别引至其他层电话分线箱各一根20对电话电缆，再经各电话分线箱将电话线分配至各住户的电话插座上。

3.第三种配线方案

如图3-25所示，在一层（或地下一层）的电缆交接间内设置一套800对电话电缆交接设备，在每三层（或每二层、每四层或每若干层，不超过五层）的弱电竖井内设置一个100对的电话分线箱。从本楼的电话电缆交接设备分别引至这些100对电话分线箱各一根80对电话电缆，从这些100对电话分线箱分别将电话线分配至本层及上下层各住户的电话插座上。
