1.住宅楼电话系统的组成

住宅楼电话线路一般由进户电缆管线、交接设备或总配线设备、上升电缆管线、楼层电缆管线和配线设备等几部分组成。

引入（进户）电缆管路又分为地下进户和外墙架空进户两种方式。

交接设备或总配线设备是引入电缆进户后的终端设备，有设置与不设置用户交换机两种情况。如设置用户交换机，则采用总配线箱或总配线架；如不设用户交换机，则常用交接箱或交接间。交接设备宜装在建筑物的一、二层，如有地下室，且较干燥、通风，也可考虑设备安装在地下室。

上升电缆管路有上升管路、上升房和竖井三种类型。

配线设备包括电缆接头箱、过路箱、分线箱、用户出线盒等，是通讯线路分支、中间检查、终端等环节的设备。

图3-13所示为住宅楼电话系统框图。

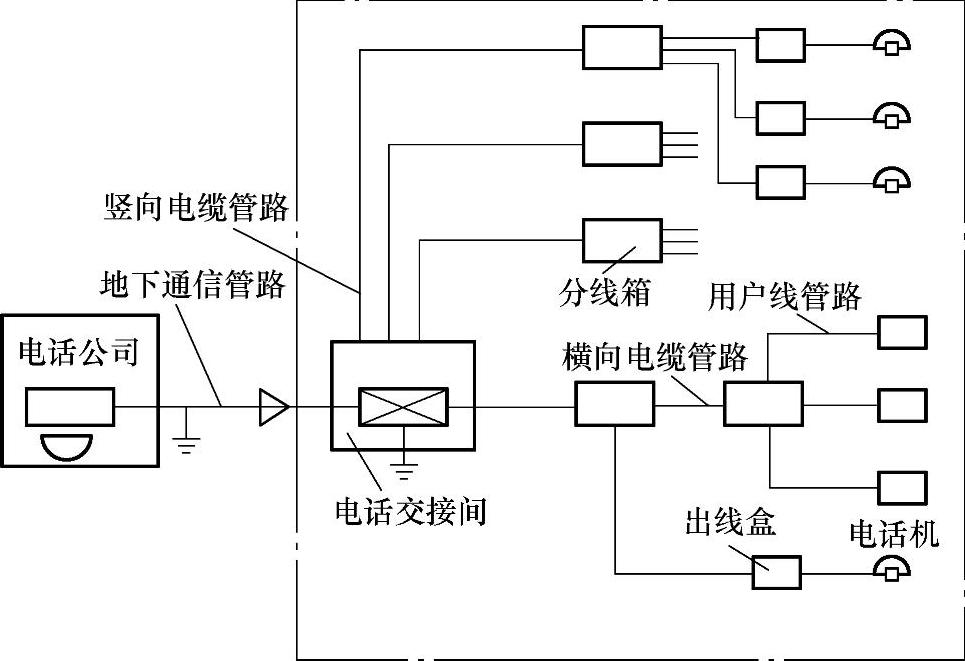

图3-13 住宅楼电话系统框图

2.小区用户交换机

小区用户交换机，也称为程控交换机，其基本功能是用于处理分机之间的通话，同时再通过主干线与公共交换电话网（PSTN）连接。

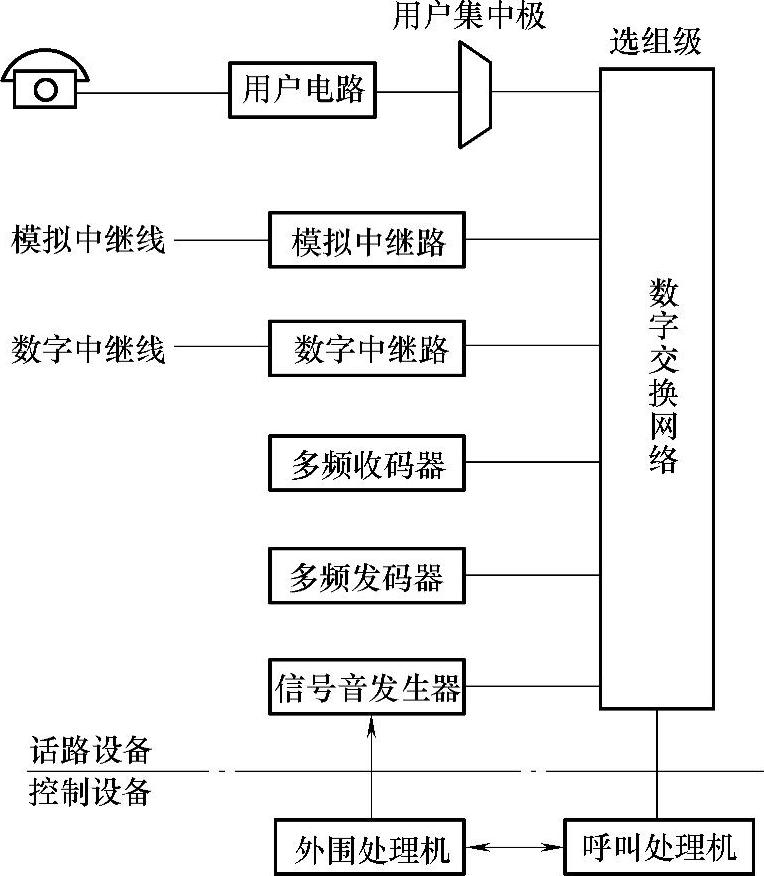

图3-14 程控数字交换机的基本组成

程控数字交换机的基本组成如图3-14所示。它除了具有其他交换机常有的各项常规功能（如向用户馈电、向用户振铃、对用户进行测试、线路高压保护等）外，由于用户话机是模拟信号，所以必须具有编码/译码器，将模拟信号经过脉码调制和时分复用（PCM-TDM），汇合变成PCM数字话音信号进入交换网络，而且经过交换后应以逆过程转换还原为话音模拟信号。

程控电话交换机在通信网中起着沟通网络、交换信息的中枢作用。因此设备的选择，对整个网络建设具有重要意义。目前我国广泛采用程控用户交换机，将程控用户交换机的容量分为小容量（250门以下）、中容量（250～1000门）和大容量（1000门以上）三类。

小区用户交换机除了小区用户相互通话外，还要接入公用电信网，即通过出、入中继线实现与公用电话网上的用户进行话务交换，为此一般采用用户交换机进网中继方式。由于中继方式涉及有关端口局、站，故中继方式设计必须与有关市话局单位讨论确定。

程控用户交换机作为公众电话网的终端设备与公众电话网相连，一般有全自动直拨中继方式、半自动直拨中继方式、混合自动直拨中继方式三种连接方式（进网中继方式）。一般来说，全自动直拨中继方式适合于较大容量（700～800门以上）的用户交换机；用户数量较少宜采用半自动直拨中继方式；混合自动直拨中继方式适于1000门以上大容量的用户交换机。

3.通信线材的选用

（1）通信电缆的选用

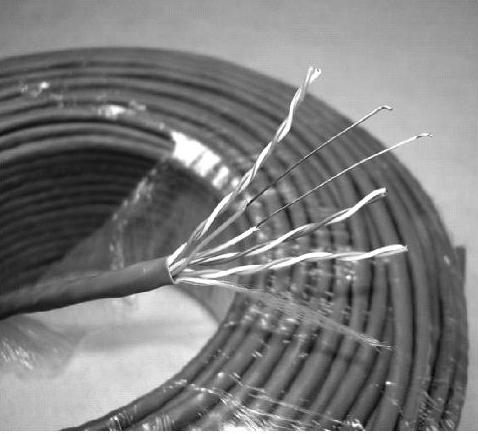

市内电话干线采用的是通信电缆。室外埋地敷设时使用铠装电缆，架空敷设时用钢丝绳悬挂普通电缆或全塑自承电话电缆，室内埋地敷设时使用普通电缆。电话干线常用的HYA型综合护层塑料绝缘电缆，如图3-15所示。

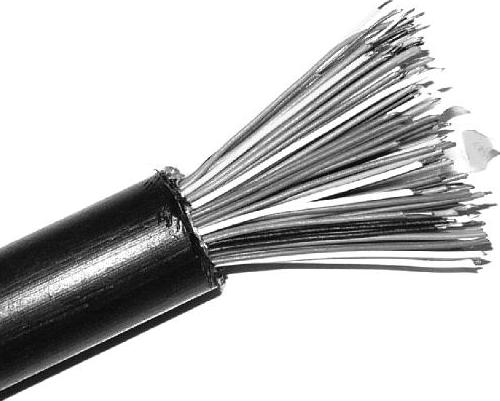

图3-15 HYA型综合护层塑料绝缘电缆

电缆内电话线的对数有5～2400对，线芯直径有0.5mm和0.4mm两种规格。在选择电缆时，电缆对数要比实际设计用户数多20%左右，作为线路增容和维护时使用。

图3-16 五类双绞线

常用的8/10/16/20/25对室内通信线路的五类双绞线如图3-16所示，这是一种屏蔽双绞线，它的传输速率和带宽要比一般的电话线数值高。

（2）电话线的选用(www.daowen.com)

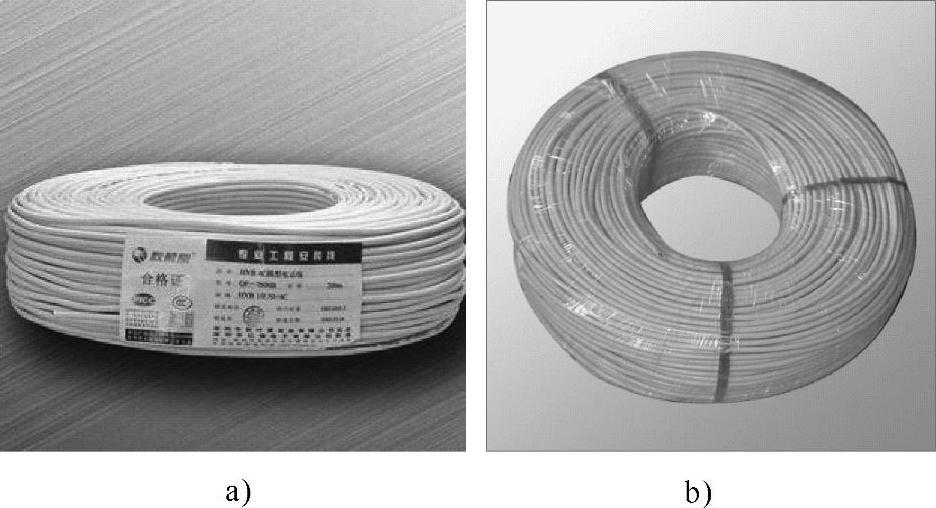

用户电话线可分为软线和硬线两种，如图3-17所示。硬线适于室外线路的敷设，软线适于穿管敷设。芯数有2芯、4芯和8芯。常用的电话线是RVB型塑料并行软导线或RVS型塑料双绞线，规格为2×0.2mm²和2×0.5mm²。也可以使用其他型号的双绞线。

图3-17 电话线

a）硬质电话线 b）软质电话线

使用传真机或用电脑拨号上网，最好选用4芯或6芯的电话线。

4.电话分线箱的选用

电话分线箱也称为电话组线箱或电话交接箱，用来连接导线，箱内装有一定数量的接线端子。电话系统进户电缆与户内干线电缆的连接要使用电话组线箱，建筑物内电缆及电话线的连接也要使用电话组线箱。电话组线箱按要求安装在需要分接线的位置，一般建筑物内的电话组线箱暗装在楼道墙上，高层建筑物内的电话组线箱安装在电缆竖井中。电话组线箱有10对、20对、30对、50对等规格，如图3-18所示。

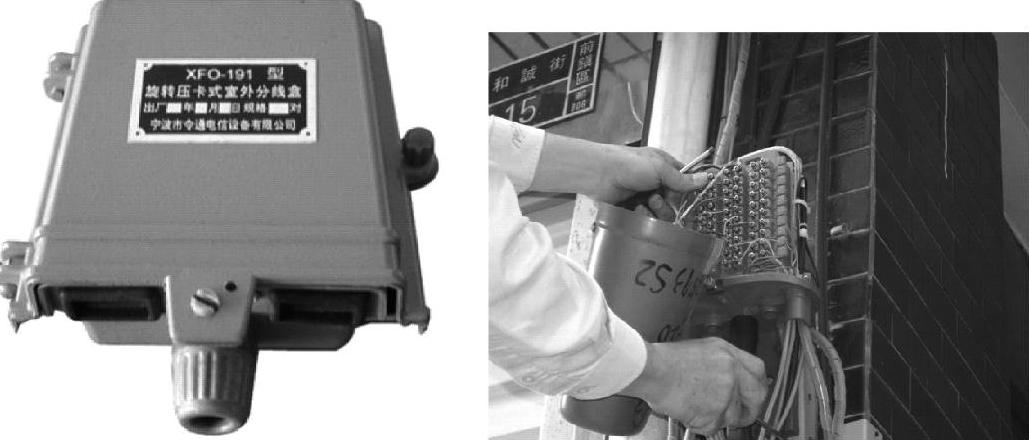

图3-18 电话分线箱

5.电话接插件的选用

（1）用户出线盒

电话用户室内要安装用户出线盒，又称为电话出线口。电话出线口面板规格要与室内开关插座面板规格相同，如86系列、120系列。电话出线口面板分为无插座型和有插座型两种，适于电话线暗敷设安装。

无插座型电话出线口面板只是一个塑料面板，中央留直径1cm的圆孔，管路内电话线与用户电话机线在盒内直接连接，适用于电话机位置距电话出线口较远的用户，用户可以用RVB型导线做室内线，连接电话机接线盒，如图3-19所示。

有插座型电话出线口面板又分为单插座型和双插座型两种。如果电话出线口面板上使用通信设备专用RJ-11插座，则要使用带RJ-11插头的专用导线与之连接。新型电话机都使用这种插头连接电话机话筒与机座。使用插座型面板时，管路内导线直接接在面板背面的接线螺钉上，插座上有四个接点，接电话线只要使用中间两个，即每台电话机的接线只有两条，如图3-20所示。

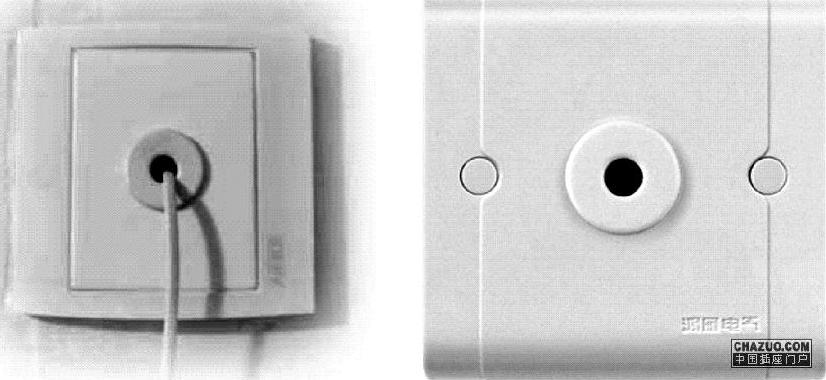

图3-19 无插座型电话出线盒

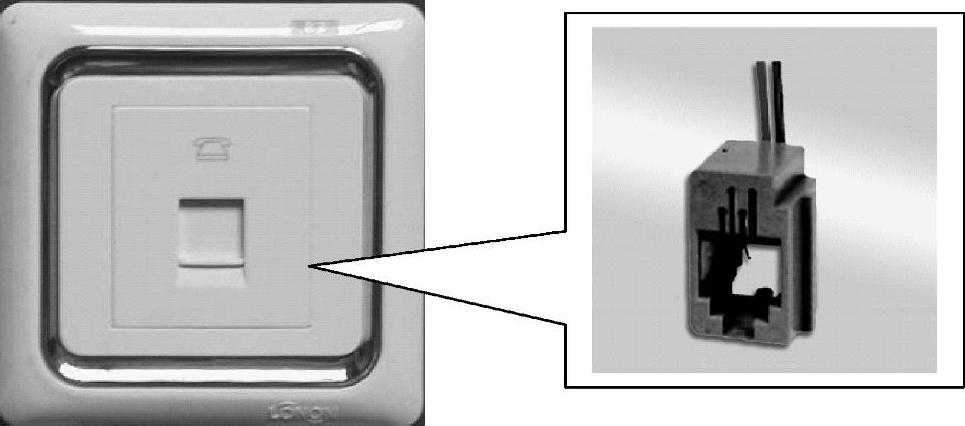

图3-20 有插座型电话出线盒

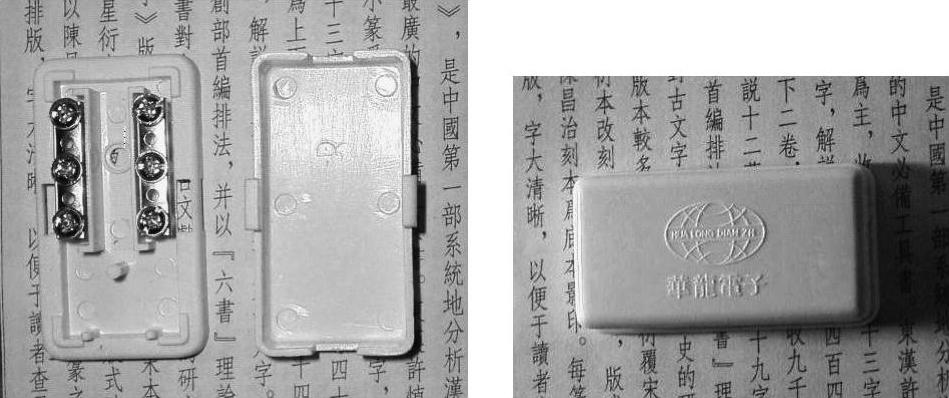

还有一种适于明敷设安装的电话接线盒，可用于电话线与水晶插头线的连接，如图3-21所示。

图3-21 电话接线盒

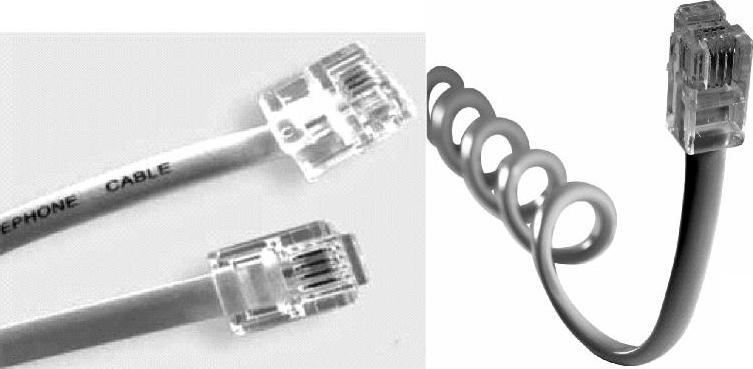

图3-22 电话水晶头

（2）水晶插头

水晶插头是一个移动的信息采集设备，由于电话系统中的插头是由塑料材料制成，外观上透明，俗称水晶头。在插头的前端镶嵌的体片通常是镀金金属片，每一个金属片代表一个接点，与插座对应构成一个回路。专业术语称每一片是一位，所以也就有4片、8片等水晶头的说法。

常用的电话水晶头有6位和8位之分，两者的区别在于后者有屏蔽功能。电话水晶头外形如图3-22所示。
