1.同轴电缆敷设

1）干线电缆的长度应根据图纸设计长度进行选配或定做，以避免干线电缆传输过程中的电缆接续。

2）电缆采用穿管敷设时，应扫清管路，将电缆和管内预留的带线绑扎在一起，用带线将电缆拉到管道内。

3）电缆架空敷设时，应先将电缆吊索用夹板固定在电缆杆上，再用电缆挂钩把电缆托在吊索上。挂钩的间距宜为0.5～0.6m。根据气候条件应留有一定垂度。

4）当架空电缆或沿墙敷设电缆引入地下时，在距离地面不小于2.5m的地方采用钢管保护；钢管应埋入地下0.3～0.5m。

5）直埋电缆时，必须用具有铠装层的电缆，其埋深不得小于0.8m。紧靠电缆处要用细土覆盖100mm，盖好沟盖板，并做标记。在寒冷的地区应埋在冻土层以下。

2.有源设备的安装

有线电视传输部分的有源设备包括干线放大器、分支干线放大器、延长放大器、分配放大器等。

1）安装位置应严格按照施工图纸进行确定。

2）明装：电视电缆需要通过电线杆架空时，野外型放大器吊装在电线杆上或左右1m以内的地方，且固定在电缆吊线上。野外型放大器应采用密封橡皮垫圈防水密封，并采用散热良好的铸铝外壳，外壳的连接面宜采用网状金属高频屏蔽圈，保证良好接地。插接件要有良好的防水、抗腐蚀性能，最外面采用橡皮套防水。不具备防水条件的放大器及其他器件要安装在防水金属箱内。

3）暗装：在箱体内放置一块配电板，箱体内器件均采用机螺钉固定在箱体内的配电板上；配电板上的设备走线均由板的背面引至板前侧。在箱体内门板处要贴箱内设备的系统图，并在上面标明电缆的走向及信号输入、输出情况，以便以后维修检查。

4）放大器箱内应留有检修电源。

3.分支器、分配器的安装

分支器、分配器应安装在分支分配器箱内或放大器箱内，并用机螺钉固定在箱内配电板上；箱体尺寸应根据箱内设备的数量而定，箱体采用铁制，可装有单扇或双扇箱门，箱体内预留接地螺栓。

分配器和分支器上都标注有安装方法，在其插孔旁边，一些产品用箭头指示，箭头向里的是进线，箭头向外的出线。有的产品用英文来标注，在进线端标“IN”，出线端标“OUT”。

分配器和分支器的接线连接一般采用F头。F头与电缆的连接方法为：将电缆外护套割去25mm，铜网、铝膜割去12mm，将内绝缘层割去10mm，露出10mm芯线，如图3-11所示；将卡环套到电缆上，把电缆头插入F头中，F头的后部要插在铜网里面，铜网与F头紧密接触，注意不要把铜网顶到护套里面去，一定要让铜网包在F头外面；插紧后，把卡环套在F头后部的电缆外护套上并用钳子夹紧，以不能把F头拉下为标准，最后剪掉多余的铜芯。F头与电缆的连接步骤及方法见表3-1。

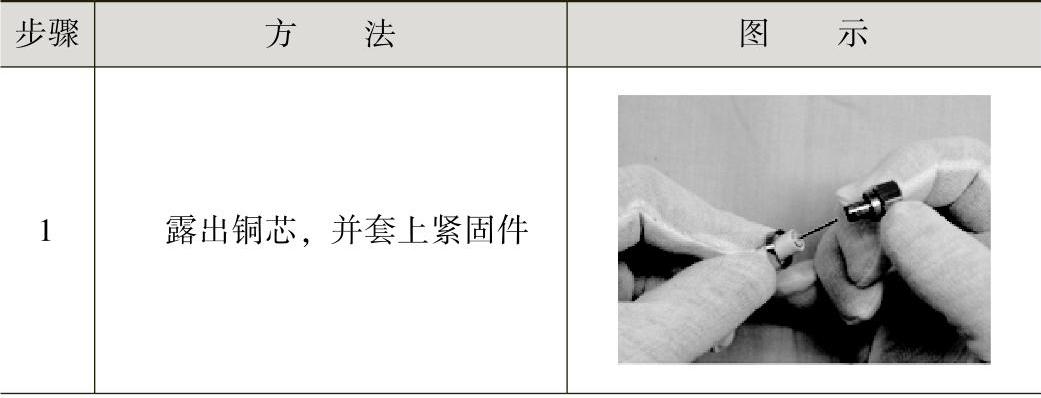

表3-1 F头与电缆的连接步骤及方法

(www.daowen.com)

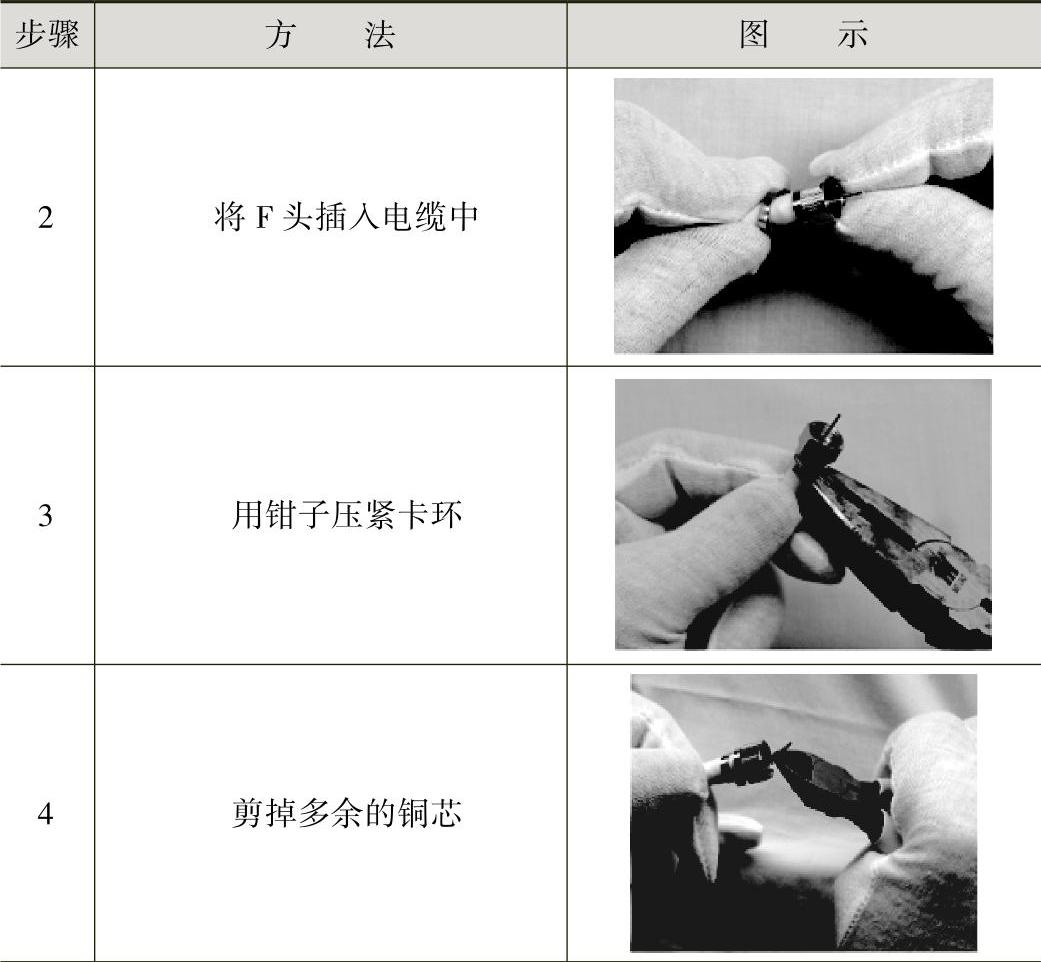

（续）

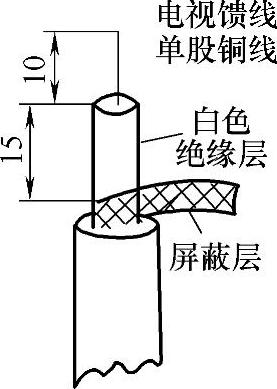

图3-11 同轴电缆的剥削方法

铜网与F头接触不良，会影响低频道电视节目收看效果。如果电缆较粗，在插头组件上有一根转换插针，把粗线芯变细，以便与设备连接。

在安装分支器、分配器时，注意屏蔽铜网不得与芯线或接线柱短路。

在通常情况下，一般家庭采用分配器，每个输出口得到相同强度的信号。对于较长的线路或宾馆等地方，如果电视机数目较多，入户的信号较强，一般分区域使用衰减由大到小的分支器，再配合使用分配器，使得每台电视机得到基本相同强度的信号。

4.用户接线盒的安装

1）检查修理盒口：检查盒口是否平整。暗盒的外口应与墙面齐平；盒子标高应符合设计要求，若无要求时，电视用户终端插座距地面宜为0.3m。

2）接线压接：先将盒内电缆剪成100～150mm的长度，然后将25mm的电缆外绝缘护套剥去，再把外导线铜网打散，编成束，留出3mm的绝缘台和12mm芯线，将芯线压住端子，用“∩”形卡压牢铜网处，如图3-12所示。

3）固定面板：用螺钉将面板固定。

友情提示

暗装用户终端盒安装应事先预埋接线盒，在预埋电缆的同时，在终端盒的安装位置要预埋接线盒。电缆应用塑料管预埋，不要直接埋在墙内。终端盒利用接线盒进行安装固定，如果接线盒在预埋时不牢固，将直接影响终端盒的安装。

用户终端盒在室内要尽可能靠近用户线引入端安装，下缘距地面可取30～150cm，安装要牢固，弹性接触良好。用户终端盒到电视接收机的引入线应采用屏蔽系数好的75-5型同轴电缆，长度不宜超过5m。

图3-12 用户接线盒的压接

a）示意图 b）实物图
