1.双向分配器

分配器是用来分配高频信号的部件,它的作用有两个:一是将一种信号功率平均分配给几路(通常是分为两路、三路、四路、六路);二是可将两路、三路、四路和六路信号混合起来。

常用的分配器有二分配器、三分配器、四分配器和六分配器等,如图3-4所示。分配器用于放大器的输出端或把一条主干线分成若干条支干线等处,也有用在支干线终端的。

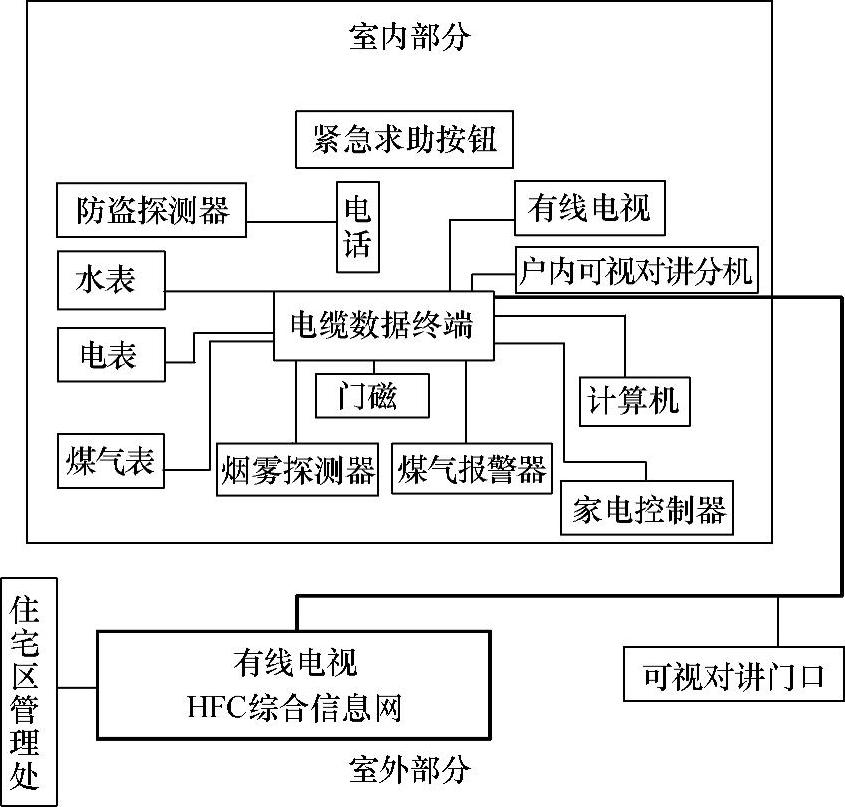

图3-3 有线电视系统的多媒体信息传播

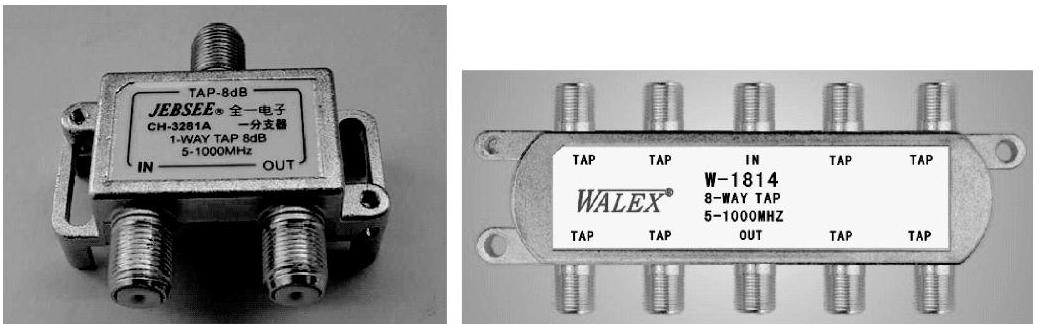

图3-4 分配器

分配器的输出端不能开路或者短路,否则会造成输入端的严重失配,同时还会影响到其他输出端。

2.双向分支器

分支器通常用于较高电平的馈电干线中,它能以较小的插入损耗从干线取出部分信号供给住宅楼或用户,有时也可用二分支干线提供信号电平,通过分支器的电视信号其中一小部分从分支端输出,大部分功率继续沿干线传输,如图3-5所示。


图3-5 分支器

有一个分支输出端的叫做一分支器;有两个分支输出端的叫做二分支器;有三个分支输出端的叫三分支器;有四个分支输出端的叫四分支器。分支口越多,插入损耗越大。

友情提示

分支/分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5~1000MHz,其结构简单,价格低廉,工作不需要电源,广泛用于HFC有线电视领域。器件分为室内型和野外型两种结构,以适应不同环境的需要。野外型器件除具有防水功能外,通常还具有过流功能,以适应需要通过电缆供电的网络。

分支/分配器不但具有功率信号的分配功能,更重要的是它在分配信号的同时,对端口的设备起到阻抗匹配的作用。这在高频宽带电路中是非常重要的。

分支器和分配器的根本区别在于,分配器平均分配功率,而分支器是从电缆中取出一小部分功率提供给用户,而大部分功率继续向后面传输。

分配器的端口标识为:IN、OUT、OUT(一分二的分配器);分支器的端口标识为:IN、OUT、TAP、TAP(一分二的分支器)。

3.同轴电缆

接入网用户同轴电缆包括RG59、RG6、RG7、RG11四个规格系列,主要用于宽带传输有线电视网络用户线,频率范围从5MHz到1000MHz,可以为双向传输的网络提供可靠的传输及防干扰效果。

同轴电缆由同轴结构的内外导体构成,内导体(芯线)用金属制成并外包绝缘物,绝缘物外面是用金属丝编织网或用金属箔制成的外导体(皮),最外面用塑料护套或其他特种护套保护。

电视用的同轴电缆的阻抗规定为75Ω,所以使用时必须与电路阻抗相匹配,否则会引起电波的反射。有线电视常用的同轴电缆有单根标准型和单根四层屏蔽型两种,如图3-6所示。普通单根型同轴电缆应用最为广泛,多数用在分支线、入户线、短距离架空等情况。单根四层屏蔽型同轴电缆,用于对屏蔽效果要求最高的场合,特别是应用在双向传输的网络。(www.daowen.com)

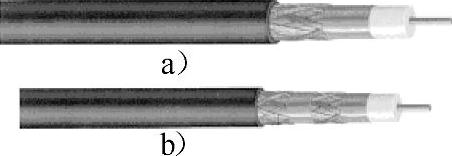

图3-6 电视用同轴电缆的类型

a)单根标准型 b)单根四层屏蔽型

目前,国内生产的电缆电视用同轴电缆的类型可分为实芯和藕芯电缆两种。芯线一般用铜线,外导体有两种:一种是铝管,另一种为铜网加铝箔。绝缘外套又分单护套和双护套两种。

在电缆电视工程中,目前常用SYKV型同轴电缆,即聚氯乙烯护套聚乙烯藕芯同轴电缆。干线一般采用SYKV-75-12型,支干线和分支干线多用SYKV-75-12或SYKV-75-9型,用户配线多用SYKV-75-5型,如图3-7所示。

4.用户接线盒

用户接线盒即系统输出口,有时也称作用户终端盒,它是电缆分配系统与用户电视机相连必不可少的部件,它常包括面板、接线盒,如果要和用户电视机相连,还必须配用一段用户线和插头。用户接线盒分为单输出孔和双输出孔(TV、FM),如图3-8所示。单输出孔的接线盒只有一个电视机(TV)插孔;双输出孔的接线盒有电视机(TV)和调频广播(FM)两个插孔,一个供收看电视,一个供收听调频广播。

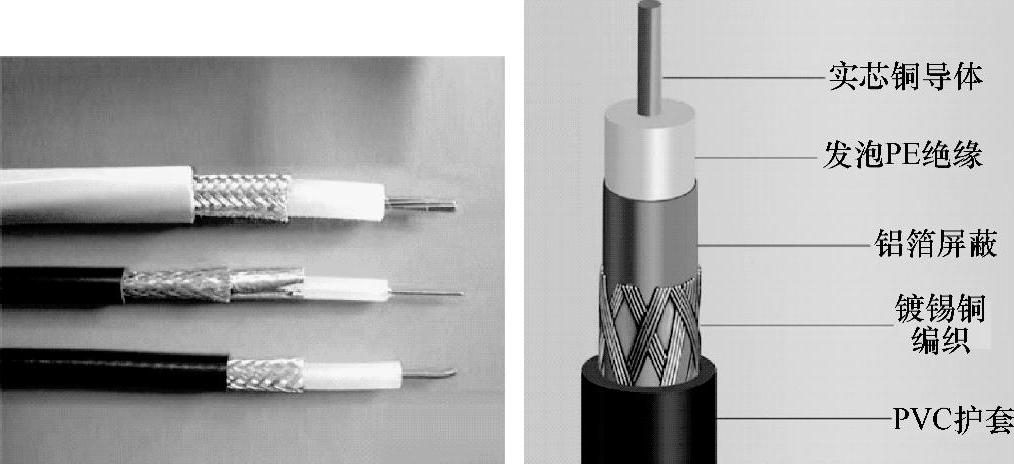

图3-7 75Ω同轴电缆


图3-8 用户接线盒

双向数据型用户接线盒(见图3-9)按用户端口数和相应用途分为双孔用户端口[电视口(TV口)和数据口(DP口)和三孔用户端口[电视口(TV口)、调频口(FM口)和数据口(DP口或者DATA口)]。DP口内部设有低通滤波器,用于与电脑连接,方便上网。

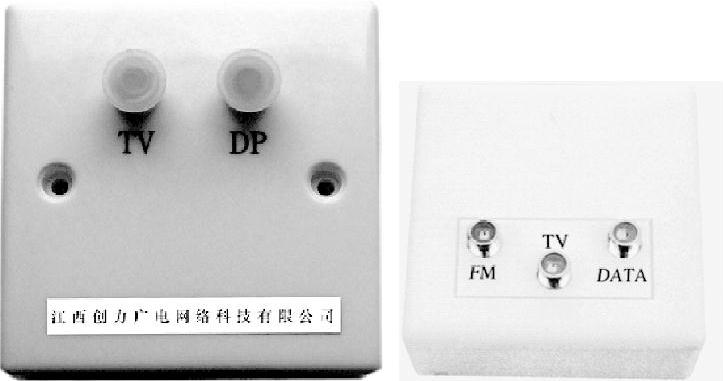

图3-9 双向数据型用户盒

用户接线盒的盒底尺寸是统一的。明装的面板和底盒都是塑料的,暗装的底盒常常是铁制的。

普通型用户盒一般有电视插孔(TV)和调频插孔(FM),数据用户盒比普通用户盒多了一个数据插孔(DATA)。使用时不能将TV插孔和FM插孔搞混、插错,因为FM插孔的信号电平比TV插孔的信号电平低7dB以上,若插错后,会造成图像质量下降。

已经开通数字电视机节目的用户,一个机顶盒只能用于一台电视机。要在多个房间收看电视,需要多个机顶盒。

5.有线电视插接件

有线电视的插接件主要有直插头(用于与用户接线盒和电视机的信号连接)、F头(用于同轴电缆与分支器、分配器、放大器等器件的连接),如图3-10所示。

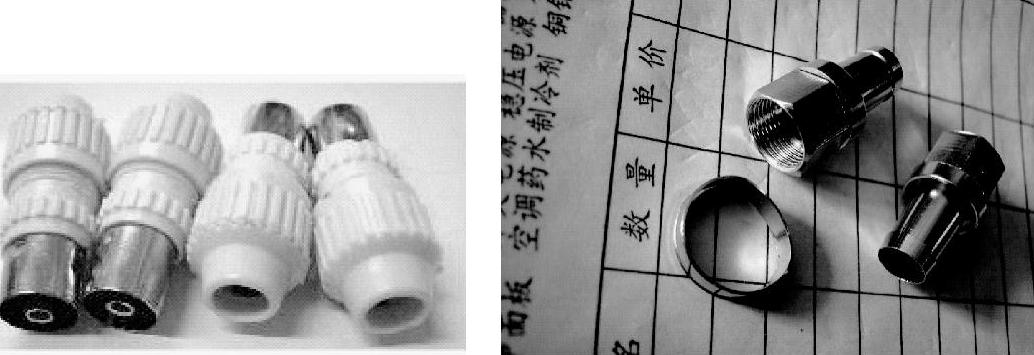

图3-10 有线电视插接件
