小区CATV系统简介

1.住宅小区有线电视系统的组成

有线电视系统(也称电缆电视,缩写CATV)是指用射频电缆、光缆、多频道微波分配系统(缩写MMDS)或其组合来传输、分配和交换声音、图像及数据信号的电视系统。

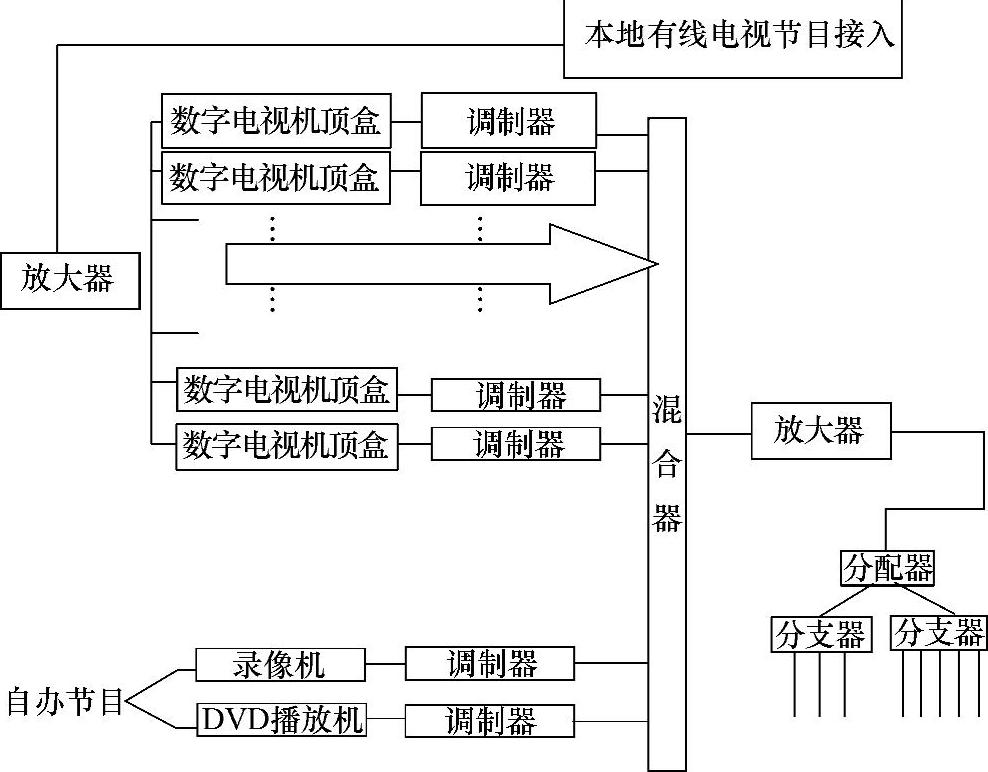

住宅小区有线电视信号来自于城域网(部分大型小区加入了自办节目),其有线电视电缆分配网络主要由放大器(包括干线放大器、线路延长放大器、分配放大器和用户放大器)、分支分配器(可分为野外型和室内型,过流与不过流)、同轴电缆以及用户盒、用户线所组成。住宅小区有线电视系统的组成如图3-1所示。


图3-1 住宅小区有线电视系统的组成

(1)放大器

放大器的主要作用是对高频信号进行放大,用以补偿干线电缆的损耗,增加传输距离。传统的有线电视系统一般有几个甚至几十个放大器级联工作,原则上,放大器的增益正好等于两个放大器之间的电缆的损耗。因此,放大器的配置是以放大器的增益与电缆的损耗来决定的。但随着级联数的增加,综合载噪比降低,非线性失真增加,最终甚至使系统输出口指标达不到要求。所以在满足覆盖要求的条件下应尽量减少放大器级联数。而光纤在有线电视中的应用使这一目标得以实现。

1)干线放大器一般具有自动增益控制(AGC)和增益可调功能,由于电缆对不同频率衰减不同以及在温度变化时增益变化的特性,还要求放大器应具有自动斜率控制(ASC)、自动温度补偿以及自动电平控制(ALC)功能。以稳定干线电平,把放大器控制在线性动态范围内。

干线放大器一般增益不太高,不平度很小,反向损耗高,非线性失真小。

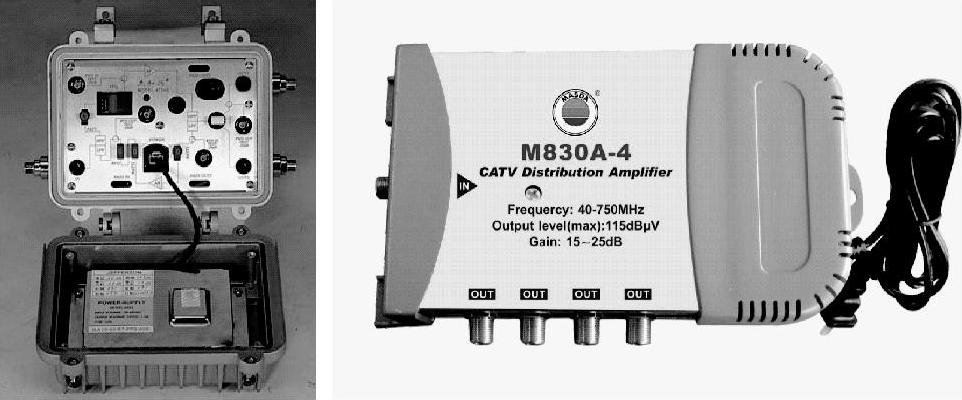

2)分支放大器(见图3-2)和分配放大器都是为了补偿电缆衰减并提供分配点,不同的是分支放大器除主输出外还提供一路或多路电平不相等的支路输出,而分配放大器位于干线或支线的末端。其增益都比较高,输出电平也比较高,大大减少了串接放大器的数量,能将信号分配给更多的用户。


图3-2 分支放大器(www.daowen.com)

(2)分配器、分支器、用户盒和信号线

分配器、分支器、用户盒和用户信号线等都属于无源器件,只对输入信号进行分配,不具有放大和控制作用。这些无源部件一般要求插入损耗小、隔离度高、反射损耗大、屏蔽性能好。

友情提示

为实现双向传输,就必须使用双向放大器和双向分支分配器,目前市场上主流的分支分配器均已具备双向传输能力,所以一般只需考虑放大器的双向传输问题。双向放大器下行和上行都分别是独立的放大模块,通常上下行增益并不相同,因为电缆在低频段衰减小。双向放大器采用双工滤波器对上下行信号进行隔离,频率分割方式依不同的系统要求而不同。

2.有线电视系统的特点

1)收视节目多,图像质量好。在有线电视系统中可以收视各地电视台开路发送的电视节目,它们包括VHF和UHF各个频道的节目。有线电视采用高质量信号源,保证信号的高水平,因为采用电缆传送,避免了开路发射的重影和空间杂波干扰等问题。

2)有线电视系统可以收视卫星上发送的我国以及国外C波段及ku波段电视频道的节目。

3)有线电视系统可以收视当地有线电视台(或小区有线电视台)发送的闭路电视。闭路电视可以播放优秀的影视片,也可以是自办的电视节目。

4)有线电视系统传送的距离远,传送的电视节目多,可以很好地满足广大用户看好电视的要求。当采用先进的邻频前端及数字压缩等新技术后,频道数目还可大为增加。

5)以前的有线电视系统都是一次性投资,用户免费收看。目前在系统中采用电子加密和解密的措施来播放收费的电视节目,可满足不同层次用户的需求。

6)有线电视系统可以双向传送信息,利用多媒体技术把图像、语言、数字、计算机技术综合成一个整体进行信息交流。有线电视作为一种多媒体信息传播系统已广泛用于教育、技术交流、大众娱乐、工业管理、公共服务、灾害事故警报和民防等,如实现火灾报警、防盗报警、医疗急救报警、煤气泄漏报警等报警自动化;实现购物自动化;实现查煤气表、电表、自来水表自动化等。还可用于播发小区新闻、商业情报和其他图像信息资料,如图3-3所示。
