1.照明开关安装的技术要求

1）安装前应检查开关规格型号是否符合设计要求，并有产品合格证，同时检查开关操作是否灵活。

2）用万用表R×100档或R×10档检查开关的通断情况。

3）用绝缘电阻表（兆欧表）摇测开关的绝缘电阻，要求不小于2MΩ。摇测方法是一条测试线夹在接线端子上，另一条夹在塑料面板上。由于户内安装的开关、插座数量较多，电工可采用抽查的方式对产品绝缘性能进行检查。

4）开关一定要串接在电源相线上。

5）同一室内的开关高度误差不能超过5mm。并排安装的开关高度误差不能超过2mm。开关面板的垂直允许偏差不能超过0.5mm。

6）开关必须安装牢固。面板应平整，暗装开关的面板应紧贴墙壁，且不得倾斜，表面光滑整洁、无碎裂、

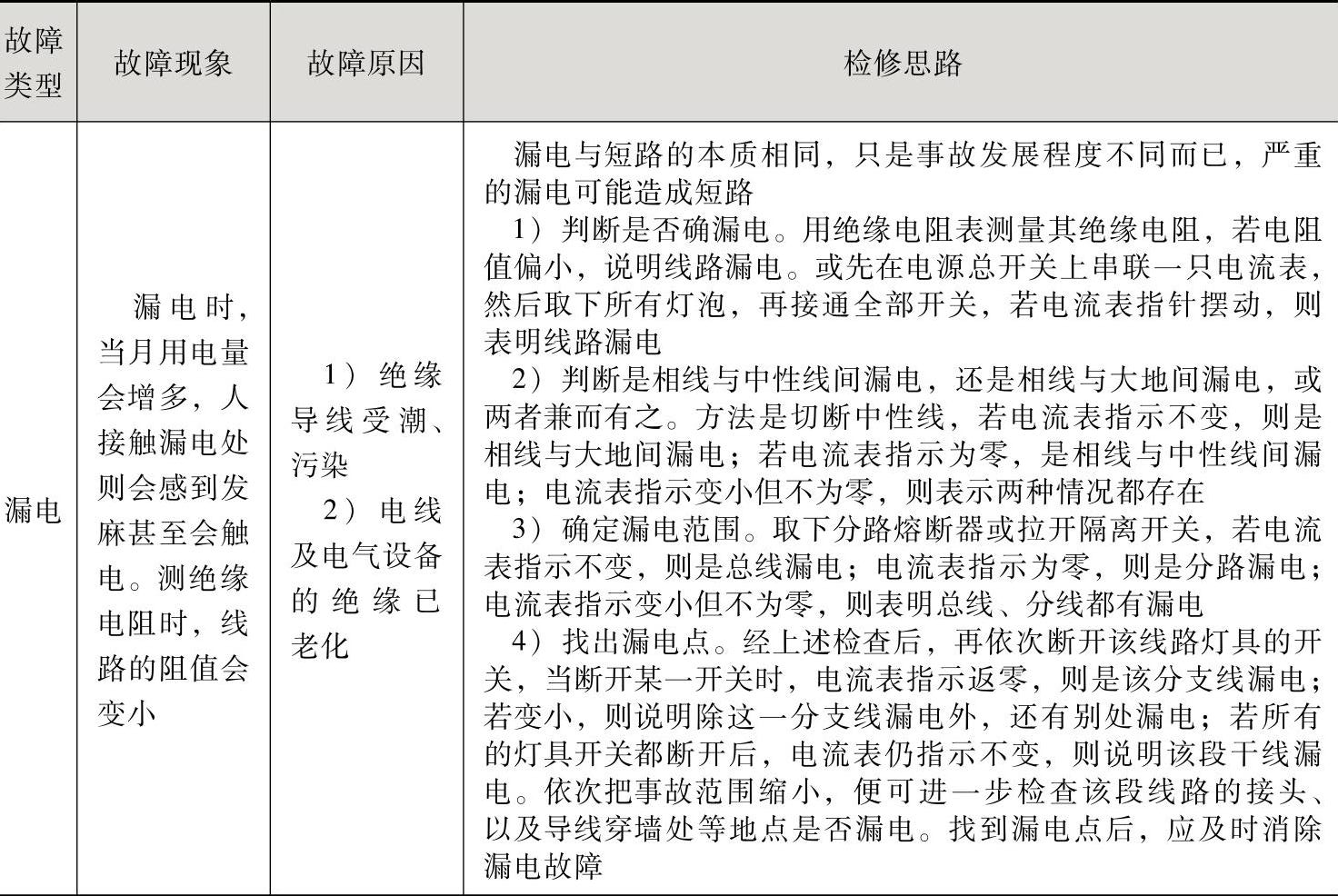

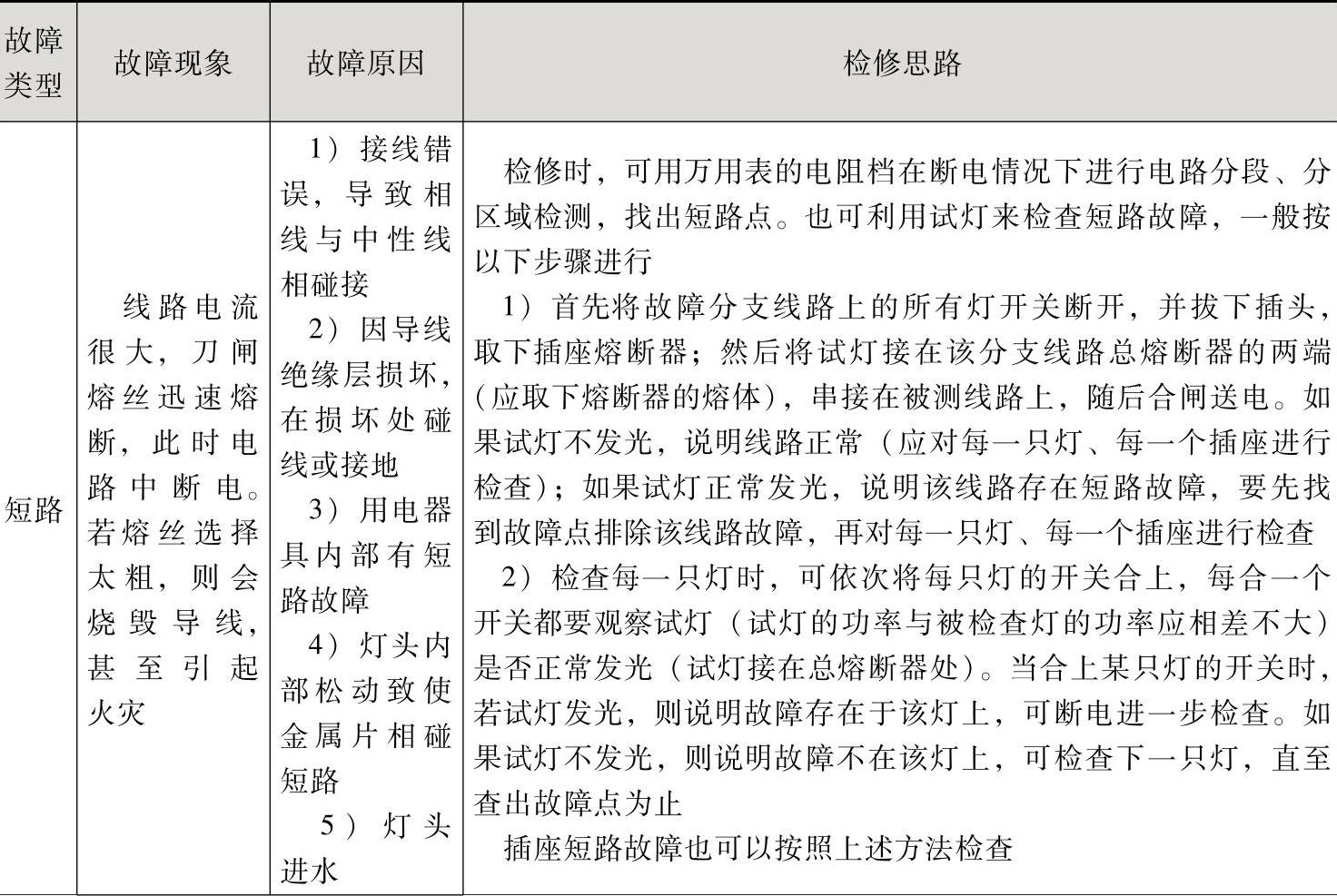

表2-15 照明电路常见分析与检修

（续）

（续）

划伤。

7）开关安装位置便于操作，开关边缘距门框边缘的距离为0.15～0.2m，墙壁开关距地面高度1.3m；拉线开关距地面高度为2～3m；层高小于3m时，距顶板不小于100mm，开关安装位置及标高如图2-46所示。

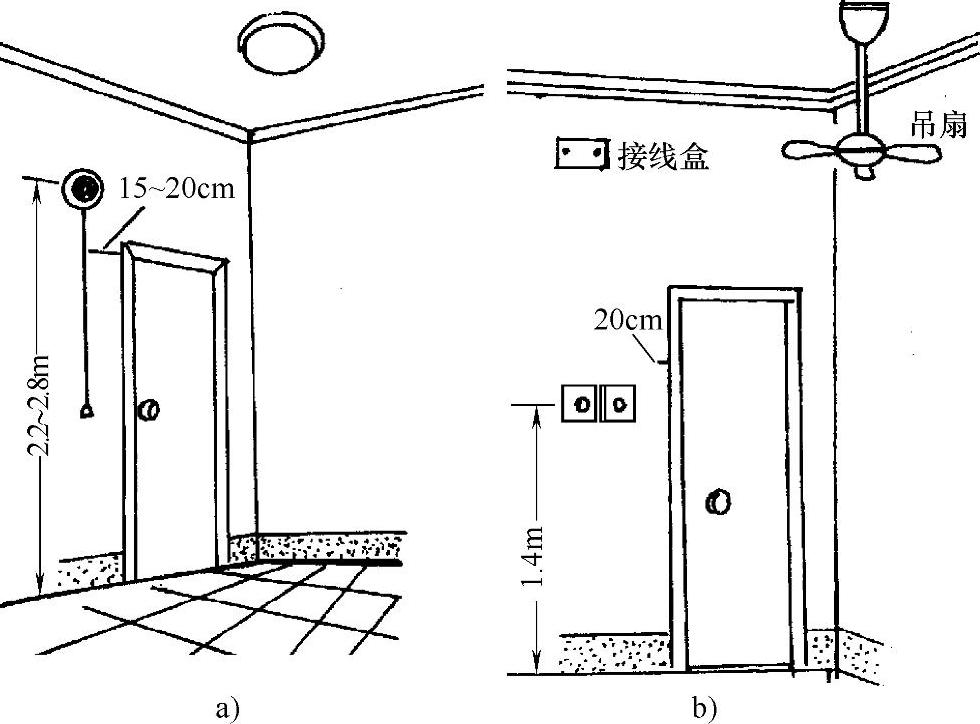

图2-46 开关安装位置及标高示意图

a）拉线开关安装位置 b）暗装开关安装位置(www.daowen.com)

2.电源插座安装的技术要求

1）暗装插座距地面不应低于30cm。

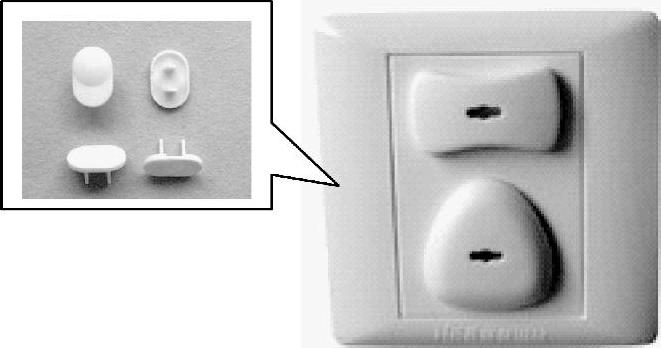

2）在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.5m。

3）同一室内安装的插座高低差不应大于5mm；成排安装的插座高度应一致（高低差不应大于2mm），如图2-47所示。

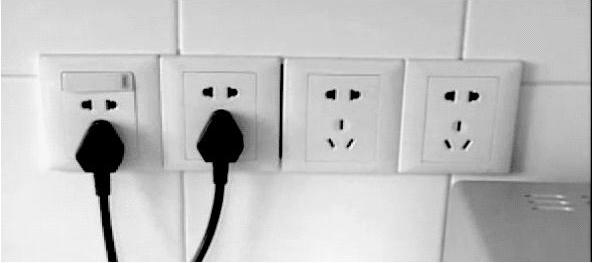

图2-47 成排安装的插座高度应一致

4）暗装的插座应有专用盒，盖板应端正严密并与墙面平。

5）落地插座应有保护盖板，如图2-48所示。

图2-48 落地插座与保护盖板

6）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。

7）插座接线的统一规定

单相两孔插座，面对插座的右孔或上孔与相线连接，左孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，如图2-49所示。

图2-49 单相插座的接线方法

a）实物示意图 b）接线原理图

单相三孔，三相四孔及三相五孔插座的PE或PEN线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。
