1.常用照明灯控制电路

比较常用的照明灯控制电路有一个开关控制一盏灯，如图2-41所示，一个开关控制几盏灯，如图2-42所示；两个开关控制一盏灯，如图2-43所示；多个开关控制一盏灯，如图2-44所示。

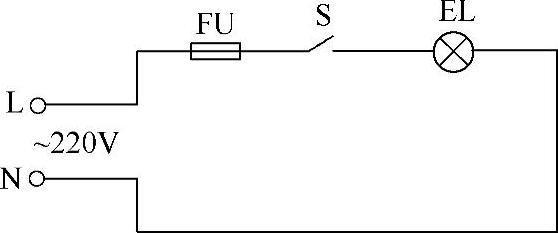

图2-41 一个开关控制一盏灯

2.照明灯具安装要点

照明灯具安装的工艺流程如下：

灯具固定→组装灯具→灯具接线→灯具接地。

由于受篇幅限制，下面简要介绍其施工要点。

（1）灯具的固定

1）当在砖混结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。

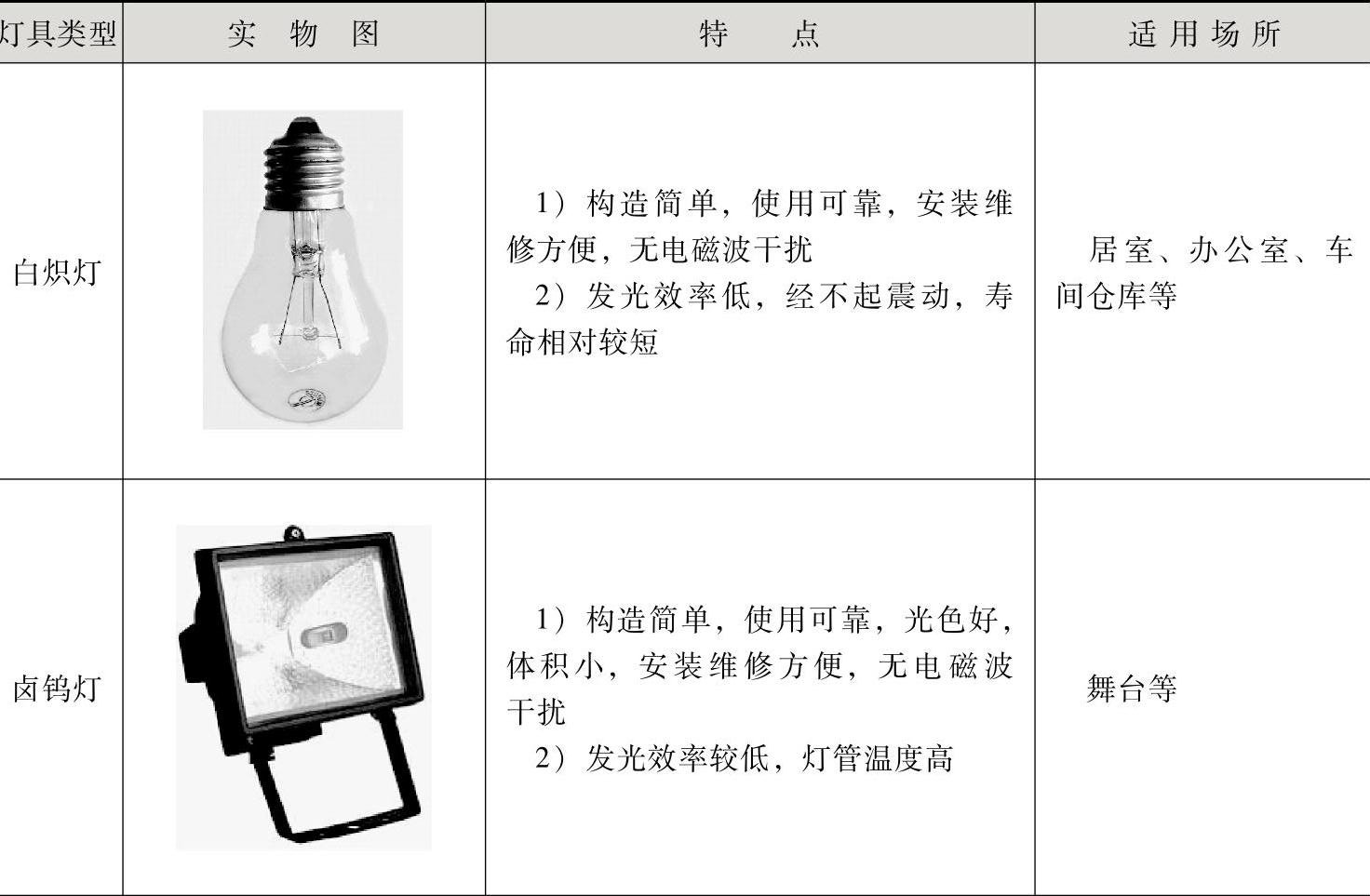

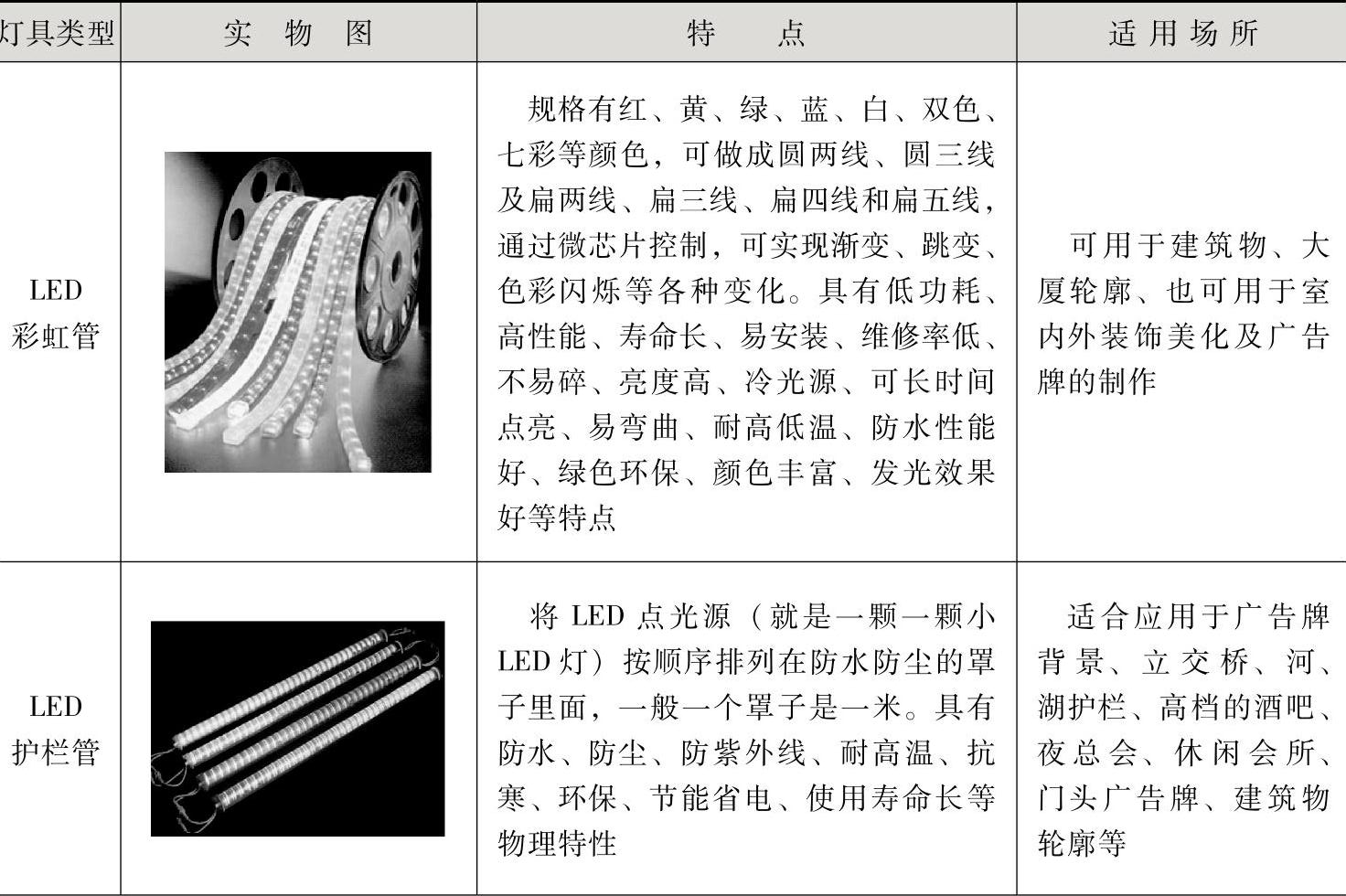

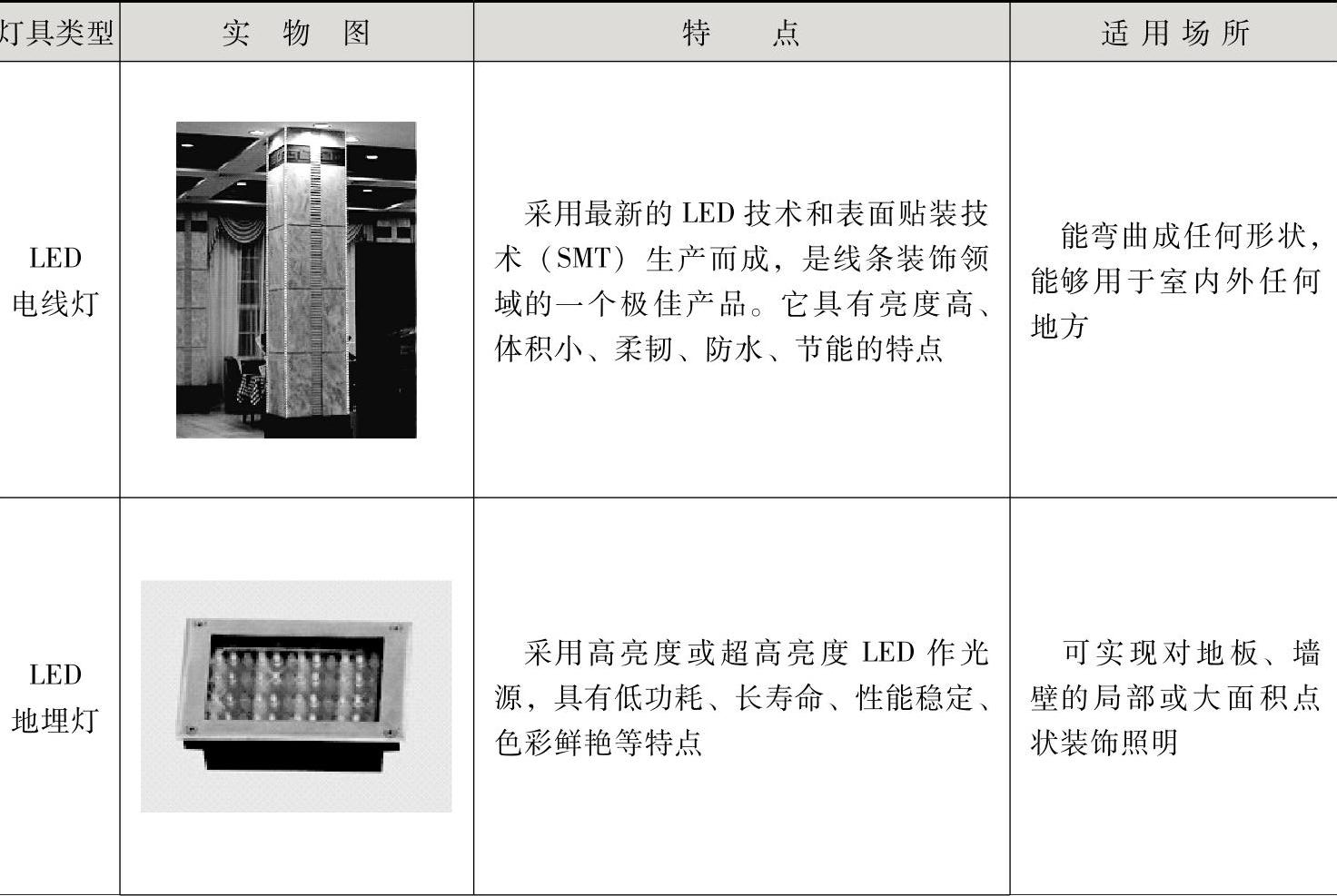

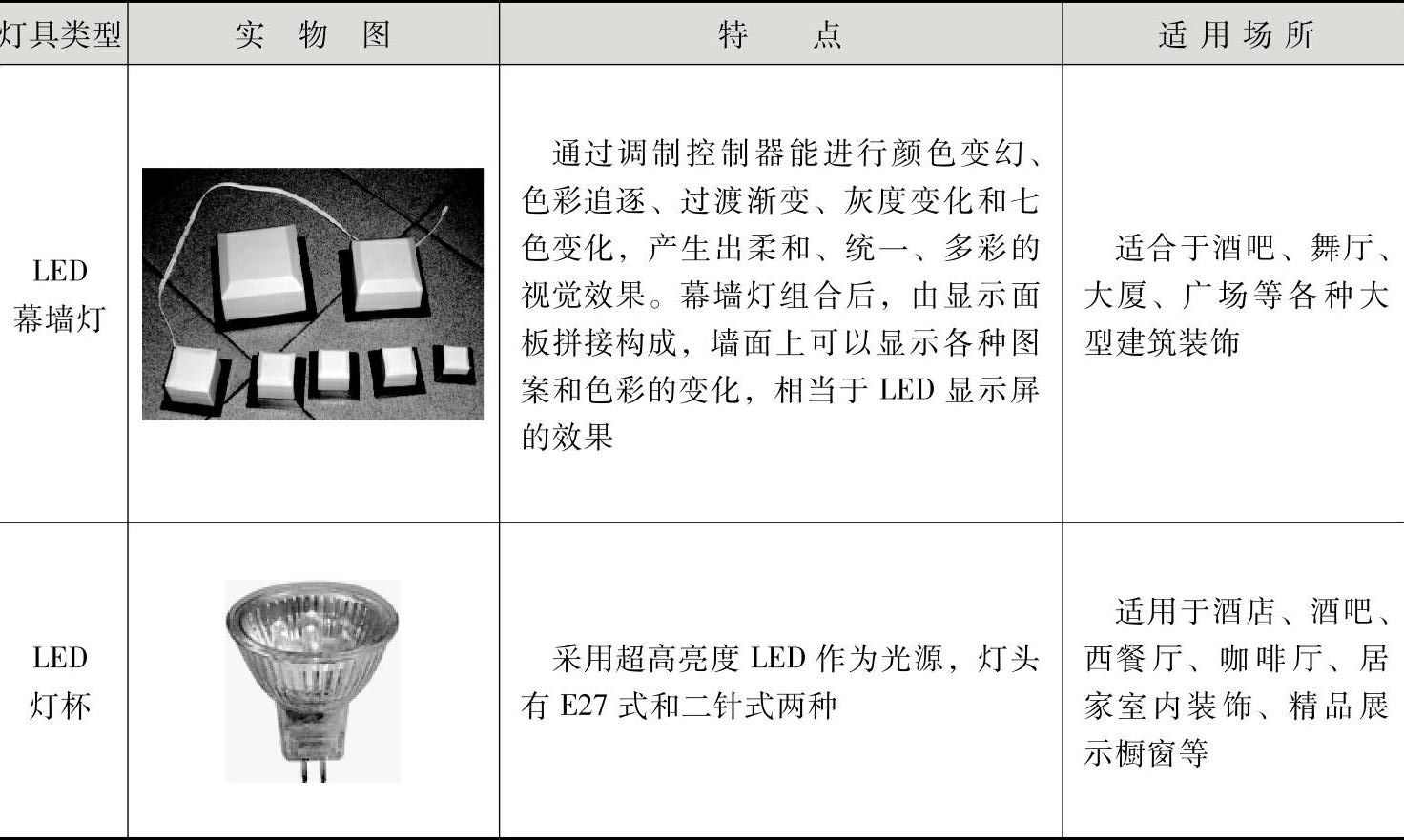

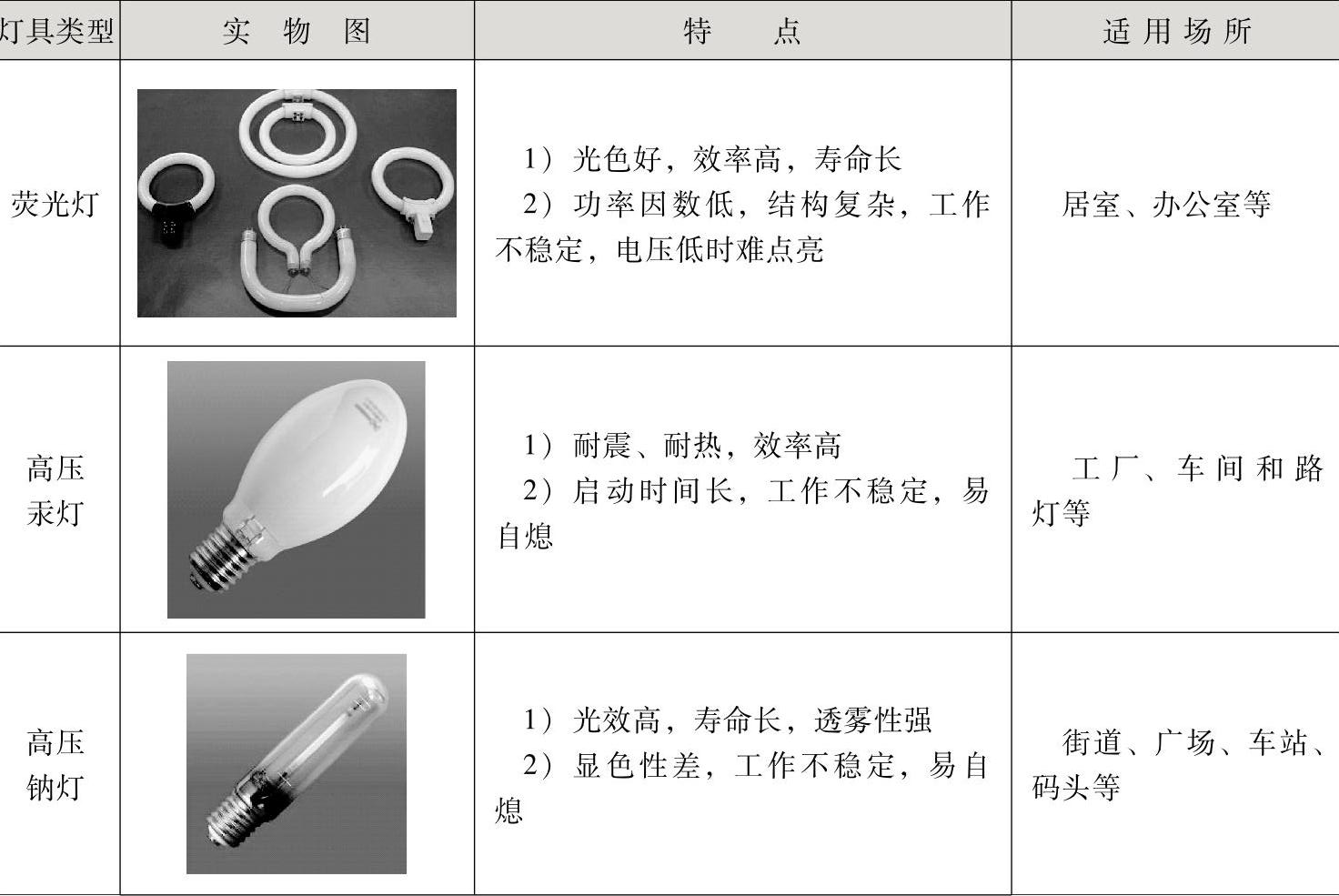

表2-13 各类常用灯具的特点及适用场所

（续）

（续）

（续）

（续）

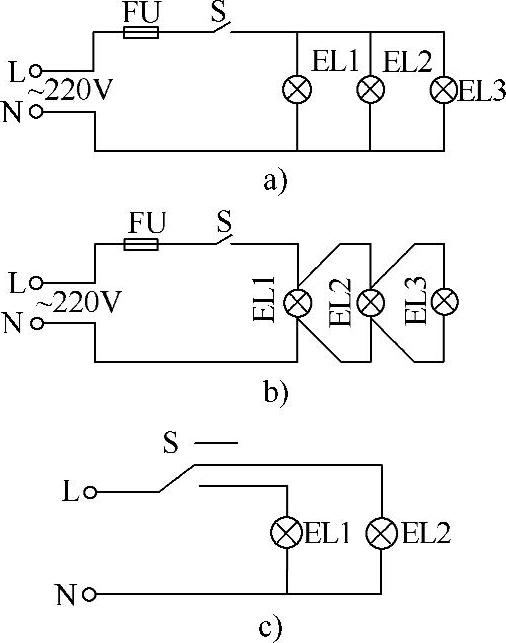

图2-42 一个开关控制几盏灯

a）普通接法 b）接头安排在灯座中 c）一个开关分别控制两盏灯

图2-43 两个开关控制一盏灯

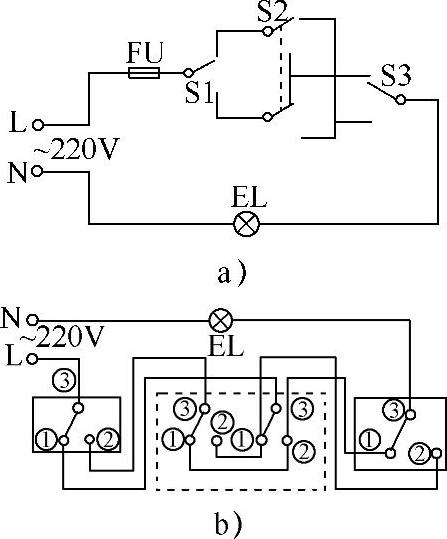

图2-44 多个开关控制一盏灯

a）用单刀双掷（S1、S2）和双刀双掷（S3）开关构成的三地控制一盏灯电路 b）双刀双掷三地控制一盏灯电路

2）当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定。(www.daowen.com)

3）灯具固定应牢固可靠，禁止使用木楔。每个灯具固定用的螺钉或螺栓不应少于2个；当绝缘台直径为75mm及以下时，可采用1个螺钉或螺栓固定。

4）固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。

5）嵌入顶棚内的装饰灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上。

（2）灯具的接线

1）穿入灯具的导线在分支连接处不得承受额外压力和磨损，多股软线的端头应挂锡，盘圈，并按顺时针方向弯钩，用灯具端子螺丝拧固在灯具的接线端子上。

2）螺口灯头接线时，相线应接在中心触点的端子上，零线应接在螺纹的端子上。

3）荧光灯的接线应正确，电容器应并联在镇流器前侧的电路配线中，不应串联在电路内。

4）灯具内导线应绝缘良好，严禁有漏电现象，灯具配线不得外露，并保证灯具能承受一定的机械力和可靠地安全运行。

5）灯具线不许有接头，在引入处不应受机械力。

6）灯具线在灯头、灯线盒等处应将软线端作保险结，防止接线端子不能受力，如图2-45所示。

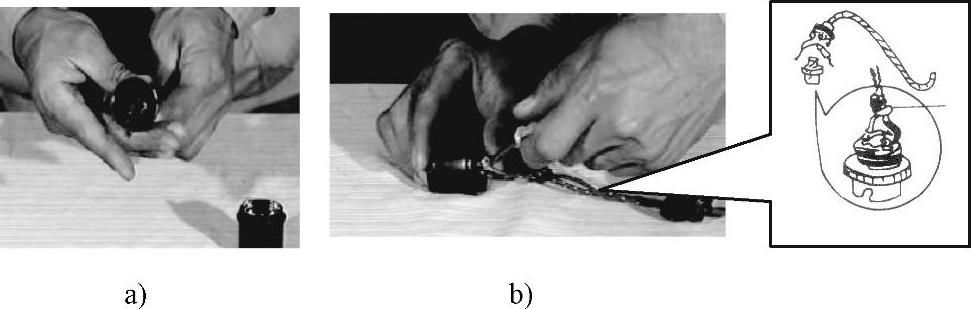

图2-45 灯座接线

a）打保险结 b）在接线桩上接线

7）吸顶荧光灯安装，根据设计图确定出荧光灯的位置，将荧光灯贴紧建筑物表面，荧光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线，找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用螺钉拧牢固，在灯箱的另一端应使用胀管螺栓进行固定。如果荧光灯是安装在吊顶上的，应该用自攻螺钉将灯箱固定在龙骨上，灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把荧光灯管装好。

8）光带的安装根据灯具的外形尺寸确定其支架的支撑点，再根据灯具的具体重量经过认真核算，选用型材制作支架，做好后，根据灯具的安装位置，用预埋件或用胀管螺栓把支架固定牢固，轻型光带的支架可以直接固定在主龙骨上；大型光带必须先下好预埋件，将光带的支架用螺钉固定在预埋件上，固定好支架，将光带的灯箱用螺钉固定在支架上，再将电源线引入灯箱与灯具的导线连接并包扎紧密。调整各个灯口和灯脚，装上灯泡和灯管，上好灯罩，最后调整灯具的边框应与顶棚面的装修直线平行。如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5mm。

9）当灯具距地面高度小于2.4m时，灯具的裸露导体必须接地（PEN）可靠，并应有专用接地螺栓，且有标识。

3.照明线路的检修

（1）照明线路检修的常用方法

为了能迅速准确地诊断故障，表2-14列出了几种常用的照明电路检修方法。

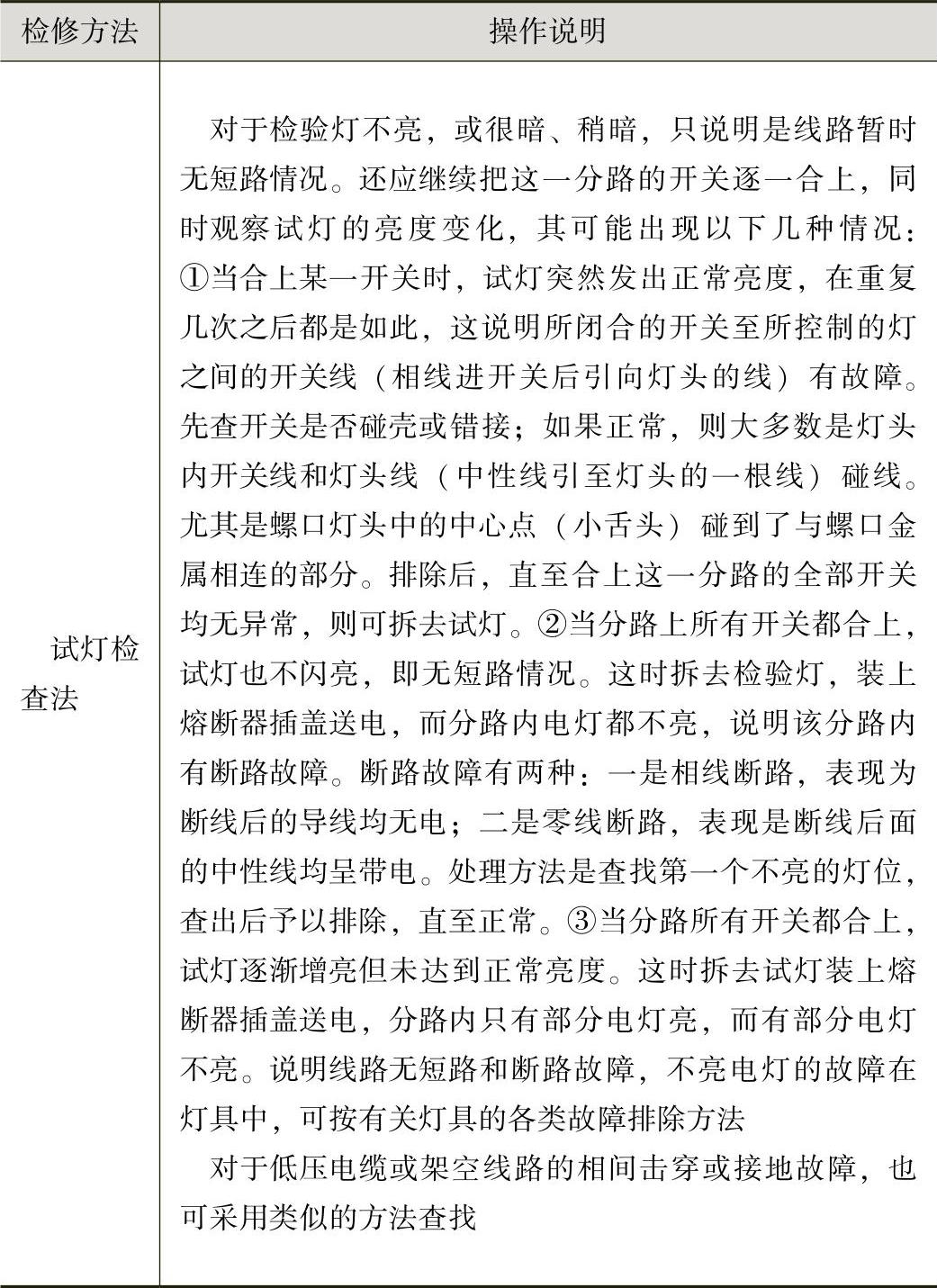

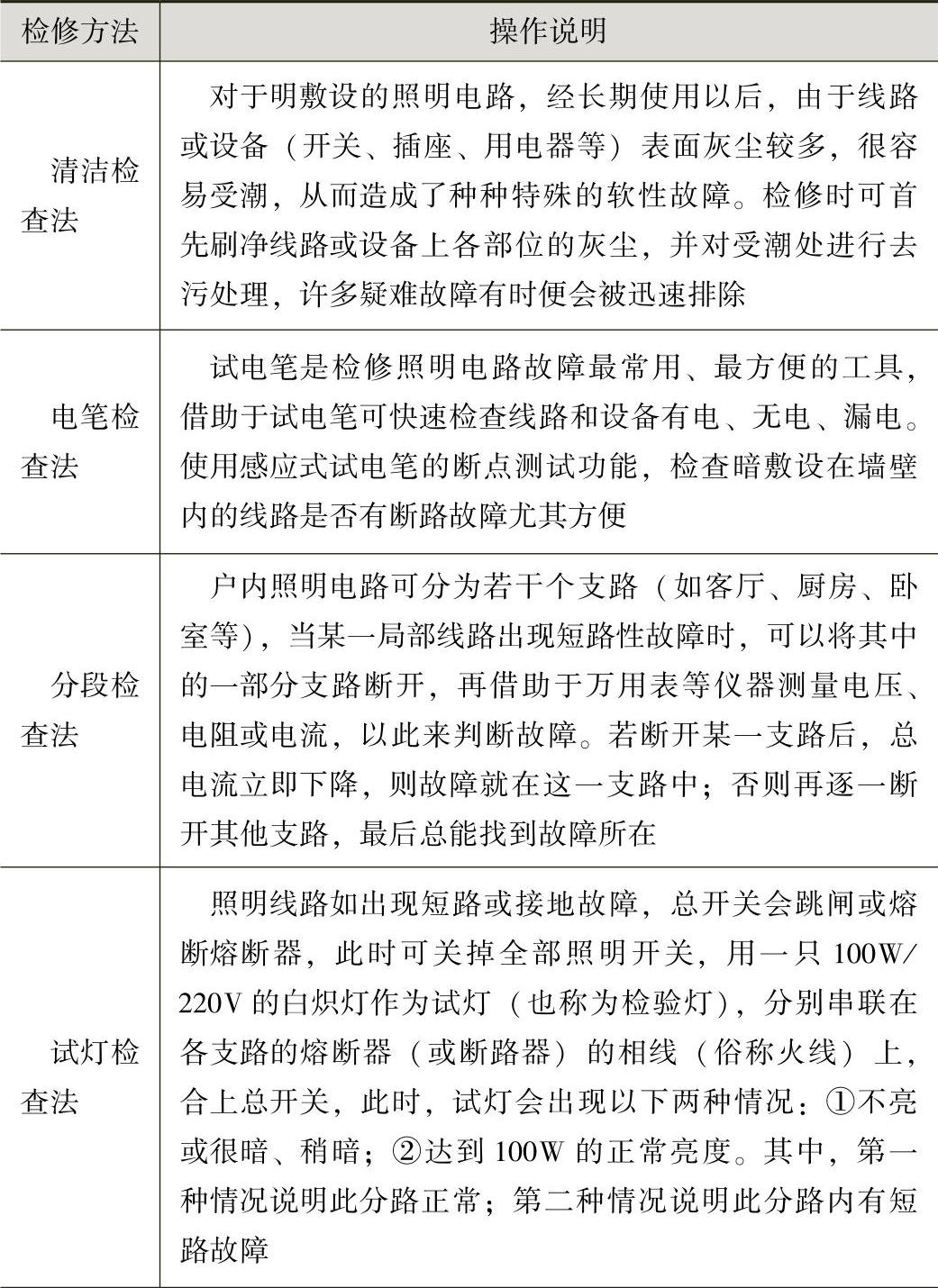

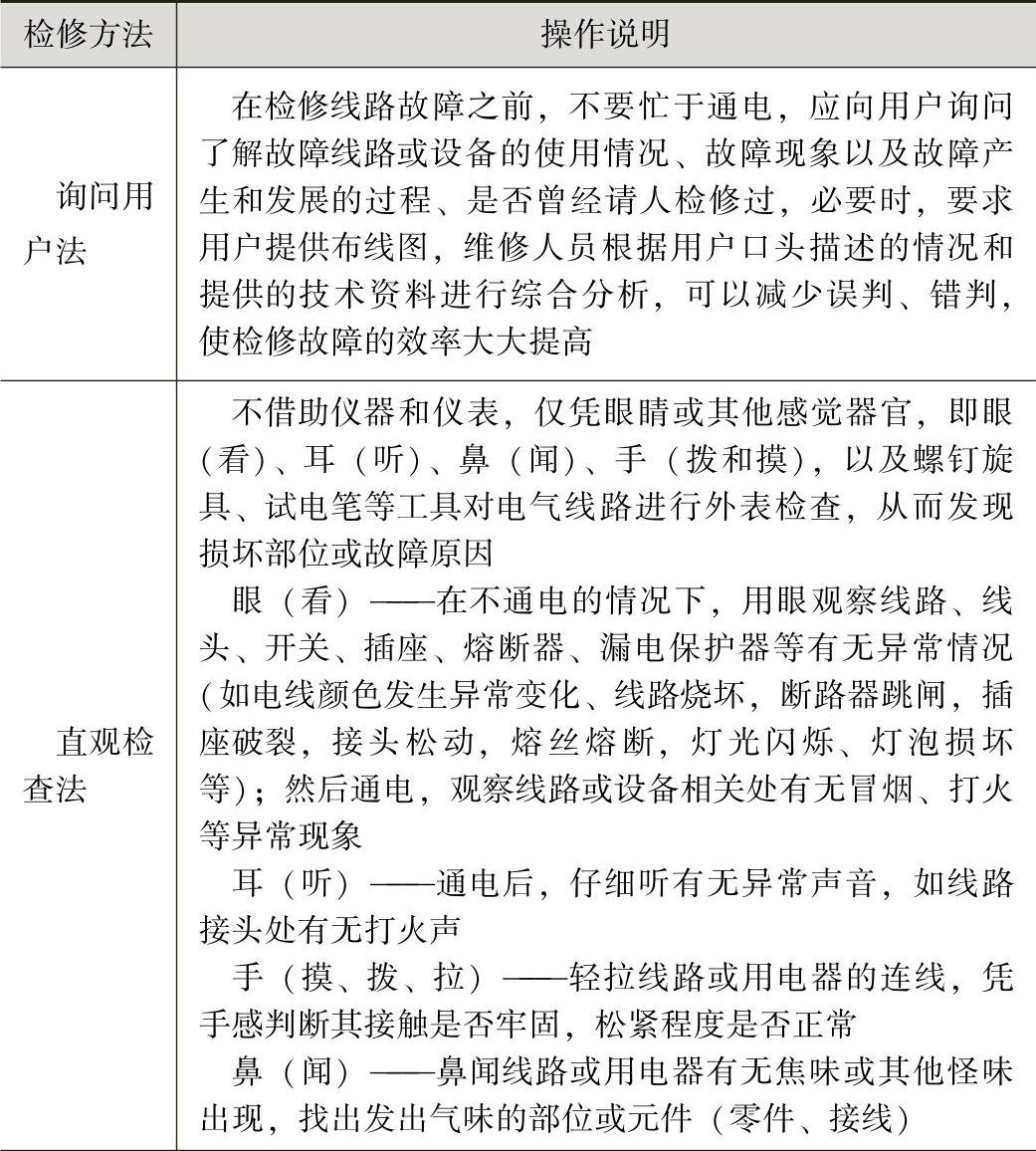

表2-14 检修照明电路故障的常用方法

（续）

（续）

（2）照明线路的常见故障分析

照明电路可能发生的故障主要有短路、断路和漏电三种，其故障分析与检修的思路见表2-15。
