1.电能表的选用

电能表的规格用工作电流表示，一般都标注在铭牌上，如图2-31所示。家用电能表的常用规格有2.5A、5A、10A、15A和20A等。

单相电能表的选用应注意与家庭全部用电器的总电流相适应。在220V电压下，可根据公式P=UI，计算出不同规格的电能表可装接用电器的最大总功率。

一般应使所选用的电能表负载总功率为实际用电总功率的1.25～4倍。所以，在选用电能表的容量或电流前，应先进行计算。

例如：家庭使用照明灯4盏，约为120W；使用电视机、电冰箱等电器，约为680W。据此负荷选用电能表的电流容量，由此得出：800W×1.25=900W，或800W×4=3200W，因此选用电能表的负载瓦数为900～3200W。故选用电流容量为10～15A的电能表较为适宜。

2.电能表的安装位置

电能表可安装在室内或室外使用，安装表的位置应固定在坚固耐火的墙上，建议安装高度为1.8m左右。为了便于管理，小区业主家庭的电能表通常采用集中安装方式，高层楼房住宅一般是将同一楼的电能表统一安装在配电间，低层楼房住宅一般是将同一单元的电能表安装在一楼或二楼的楼梯间。

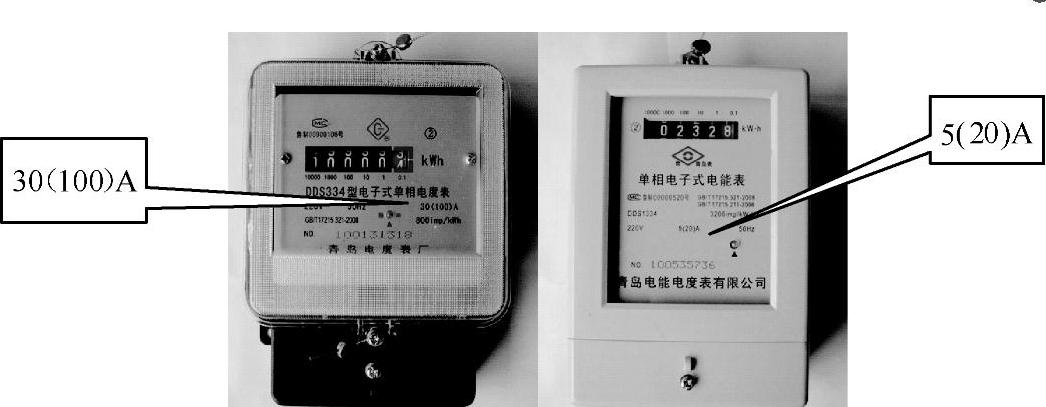

图2-31 电能表的额定工作电流标注

电能表一般应装在配电板的左边或上方，断路器装在右边或下方，如图2-32所示。上、下进线间的距离大约

图2-32 电能表的一般安装位置

a）小容量配电板 b）大容量配电板

为80mm，与其他仪表左右距离大约为60mm。安装时，电能表与地面必须垂直。

3.单相电能表的接线

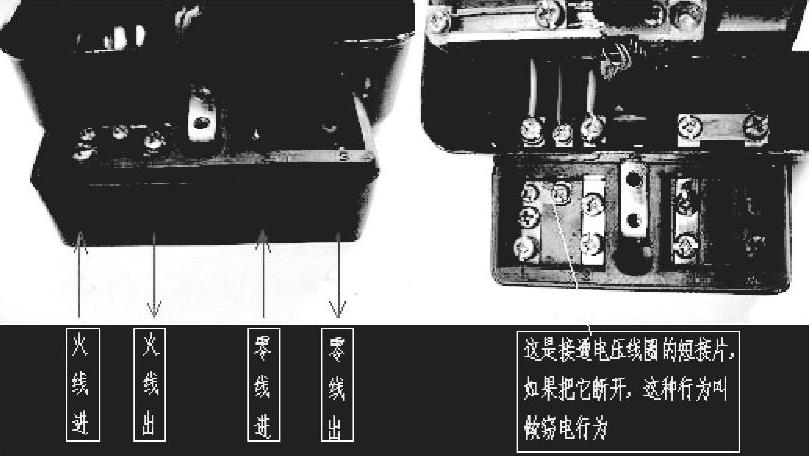

单相电能表接线盒里共有4个接线桩，从左到右按1、2、3、4编号。按编号1、3接进线（1接相线，3接零线），2、4接出线（2接相线，1接零线），如图2-33所示，国产电能表统一采用这种接线方式。

图2-33 单相电能表的接线

友情提示

机械式电能表接线时，应该掌握的关键点是电压线圈是并联的，电流线圈是串联的。

4.三相电能表的接线

三相三线电能表的电压线圈的额定电压为线电压（380V），主要用于三相三线制供电或三相四线制供电系统中的三相平衡负载的电能计量。三相电能表的接线分为直接式和间接式两种，如图2-34所示。

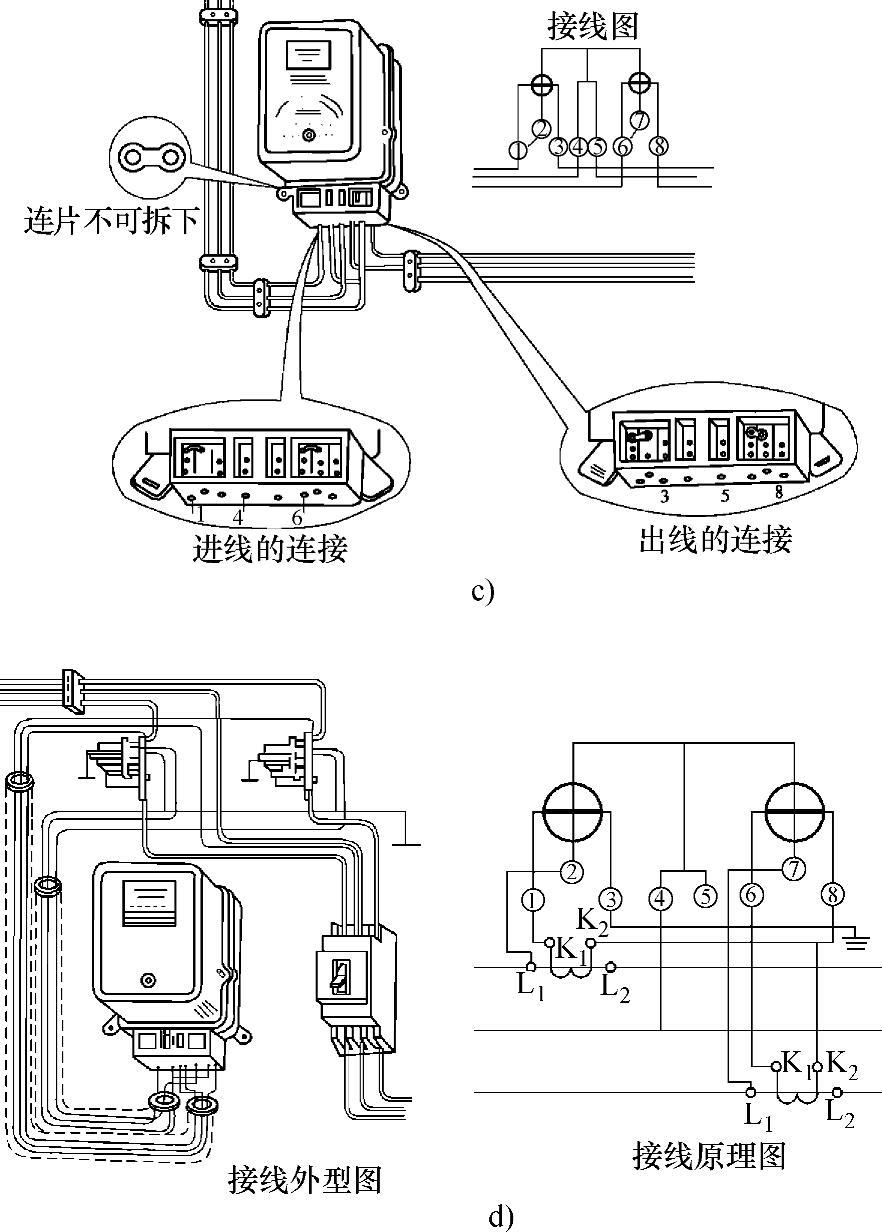

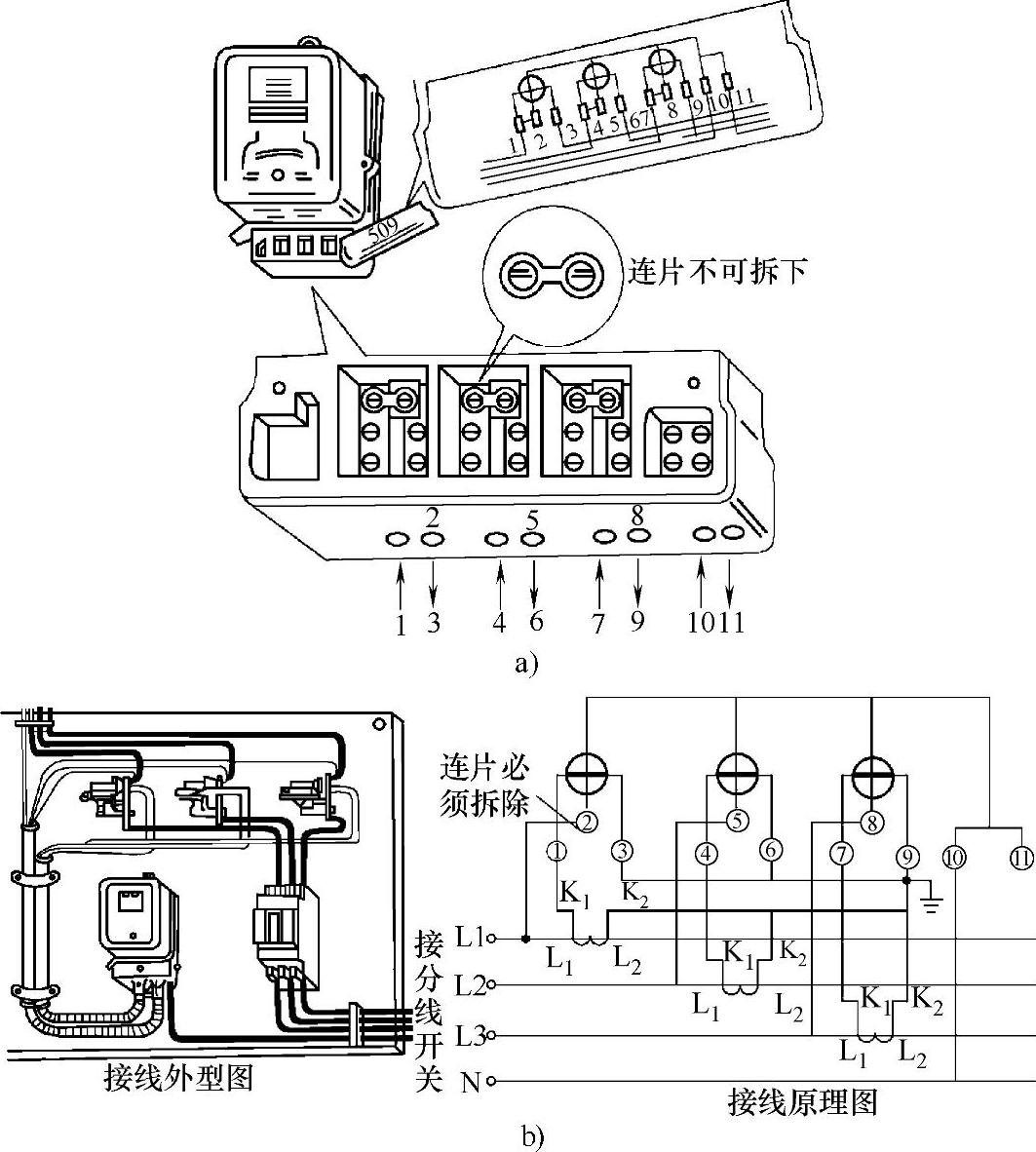

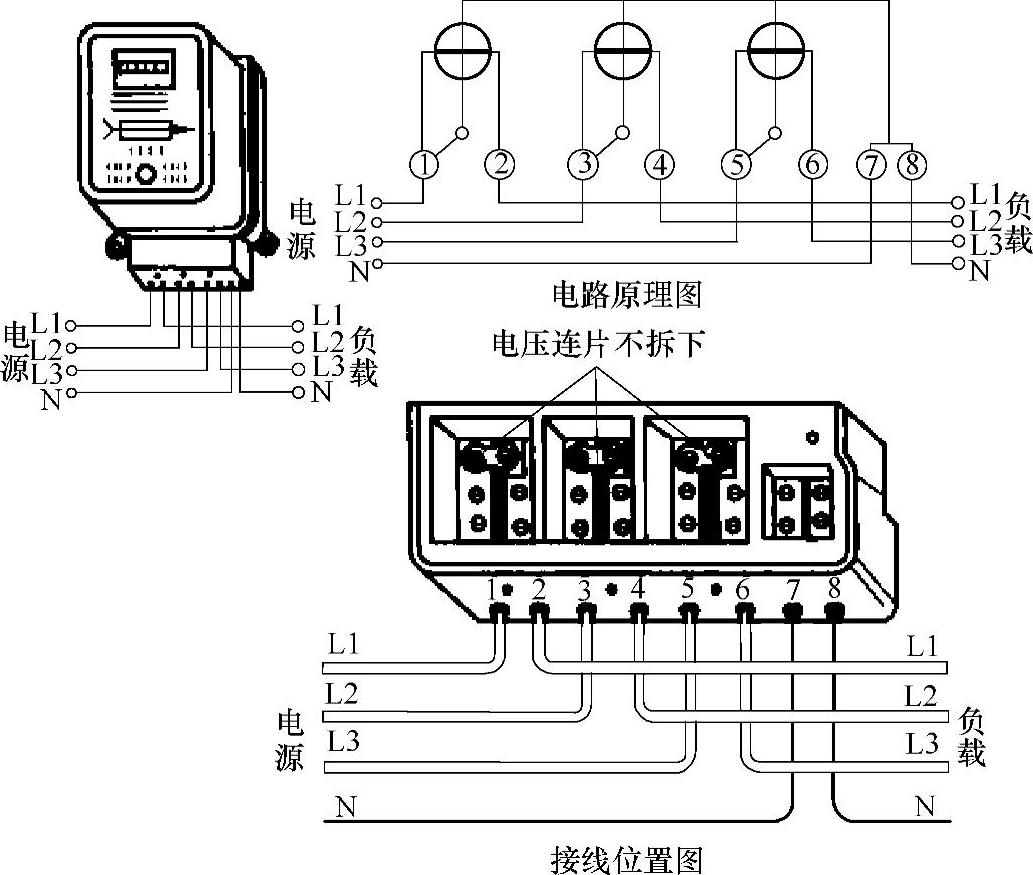

图2-34 三相电能表的接线

a）直接式三相四线制电能表的接线 b）间接式三相四线制电度表的接线图

图2-34 三相电能表的接线（续）

c）直接式三相三线制电能表的接线 d）间接式三相三线制电能表接线图

友情提示

安装电能表的注意事项如下：

1）电能表的表身要安装端正，如有明显倾斜，容易造成计量不准、停走或空走等毛病，如图2-35所示。

图2-35 电能表要安装端正

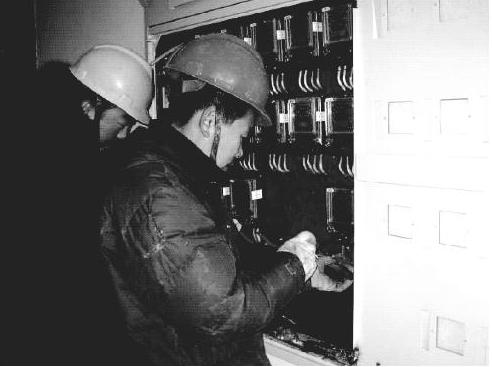

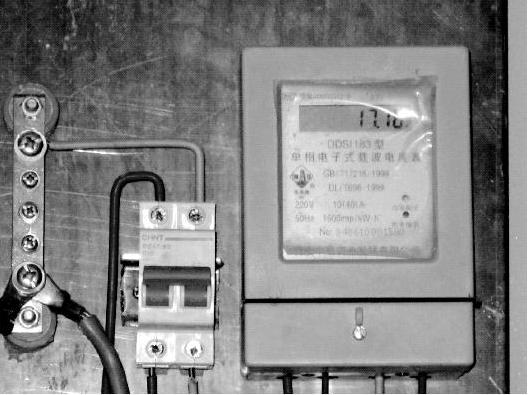

2）电能表要安装在木制底板或塑料底板上，最好是安装在配电箱中。电能表的安装高度应符合安全规定。安装位置要便于维护和抄表，如图2-36所示。

图2-36 电能表集中安装在配电箱中

3）三相电能表要按照规定的相序（正相序）接线，如图2-37所示。(www.daowen.com)

图2-37 三相电能表按照正相序接线

5.电能表读数

电能表面板上方有一个长方形的窗口，窗口内装有机械式计数器，右起最后一位数字为十分位小数，在这个数字左面，从右到左依次是个位、十位、百位和千位。

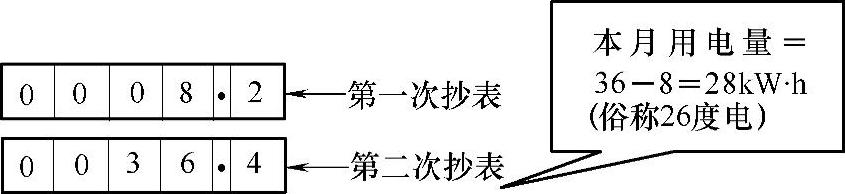

电能表装好后应记下原有的底数，作计量用电的起点。第二次抄表所得数字与底数之差即为两次抄表时间间隔内用电量（kW·h），如图2-38所示。物业部门抄计用电量时，一般都以整数为准。余下的小数与下月一起累计。

图2-38 电能表读数示例

应用技巧

用简易方法测试单相电能表是否准确

机械式电能表每1kW·h（俗称“度”）电所对应铝盘的转数或电子式电能表指示灯闪烁次数是固定的，称为电能表常数，并标注在电能表的铭牌上。机械式电能表的标识方法是r/kW·h（转/千瓦·时）。例如，某电能表上标注有“3000 r/kW·h”的字符，它的意思就是每用1kW·h电，铝盘要转动3000圈。电子式单相电能表是用指示灯的闪烁次数来表示的，如“6400 imp/kW·h”，它表示的是每消耗1kW·h的电能，指示灯闪烁6400次。

电能表常数用“C”表示，可按以下公式计算出不同功率P（瓦）时电能表转N圈时应走的时间，即

T=3600×1000N/（CP）

如电能表常数为600r/kW·h，将一盏40W的白炽灯开启，可计算出电能表转一圈所需时间为

T=3600×1000×1÷（600×40）=150（s）

在已知负载的情况下，通过单位时间内铝盘转动的圈数或指示灯闪烁次数，可校验电能表的准确性。其方法如下：

1）选用一盏白炽灯接入电路内（例如40W或100W），暂时将家中其他所有家用电器、照明设备停用，让电能表只带这一盏白炽灯。

2）合上电源开关后，观察并记录电能表转盘转动若干圈（例如5圈）或指示灯闪烁若干次（例如5次）所用的时间。

3）将转盘转动5圈或指示灯闪烁5次所用的时间，与用上面介绍的公式计算出的标准时间进行比较，即可知道电能表是否准确。

例如，现在测得转盘转动5圈所用的时间为800s，则每1圈所用的时间为

800÷5=160（s）

而用公式T=3600×1000N/（CP）（s）计算出来的转盘转动1圈的标准时间为150s，那么，该电能表每转动1圈就快了10s，说明该电能表的转速偏快，超过了精确度误差范围，应当送电力计量部门校验。

值得说明的是，关灯以后，电能表转盘有时还会微微转动，称为潜动，潜动如不超过1整圈，属于正常现象。

用同样的上述方法，我们也可以用指示灯闪烁次数对电子式电能表计量是否正常进行校验。

友情提示

电能表属于比较特殊的电工测量仪表，一般电能表在出厂前，对表的准确性要进行校验，检查合格后，对电能表的可拆部位打了铅封，任何电工或用户都不得私自打开铅封。若铅封损坏，必须送电力计量部门重新校验后才能使用。

知识窗

漏电保护器及应用

漏电保护器又称触电保安器，它是一种自动电器，能迅速断开发生人身触电、漏电和单相接地故障的低压线路。

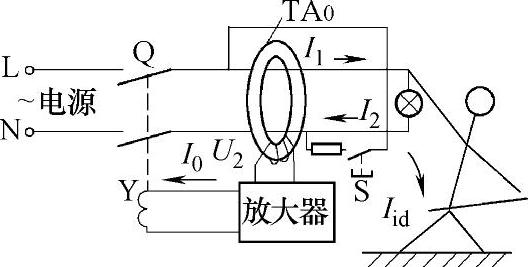

漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。漏电保护器的工作原理如图2-39所示。

漏电保护器的额定漏电动作电流应满足以下三个条件：为了保证人身安全，额定漏电动作电流应不大于人体安全电流值，国际上公认30 mA为人体安全电流值；为了保证电网可靠运行，额定漏电动作电流应躲过低电压电网正常漏电电流；为了保证三级保护的选择性（见图2-40），下一级额定漏电动作电流应小于上一级额定漏电动作电流。

图2-39 单相电子式漏电开关工作原理图

IA₀零序电流互感器 S试验按钮 Y-漏电脱扣器

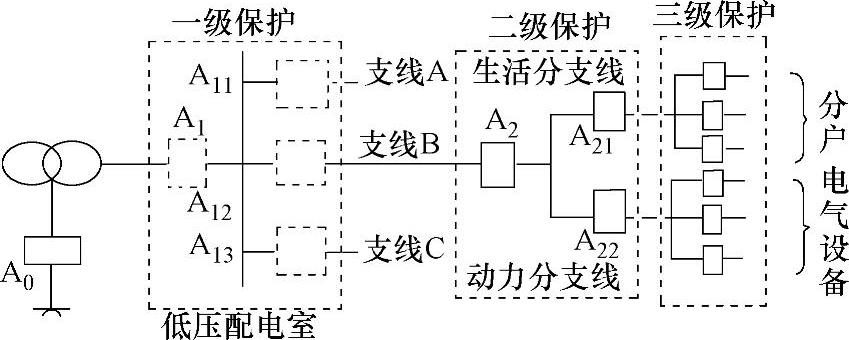

图2-40 低压三级漏电保护的接线

根据电气设备的供电方式选用漏电保护器：单相220V电源供电的电气设备应选用二极二线式或单极二线式漏电保护器；三相三线式380V电源供电的电气设备，应选用三极式漏电保护器；三相四线式380V电源供电的电气设备，或单相设备与三相设备共用的电路，应选用三极四线式，四极四线式漏电保护器。
