低压熔断器在物业电工宝典中的应用

1.低压熔断器的选用

在电气设备安装和维护时,只有正确选择熔断器,才能保证线路和用电设备正常工作,起到保护作用。不同种类的熔断器,其使用场合有所不同,见表2-6。

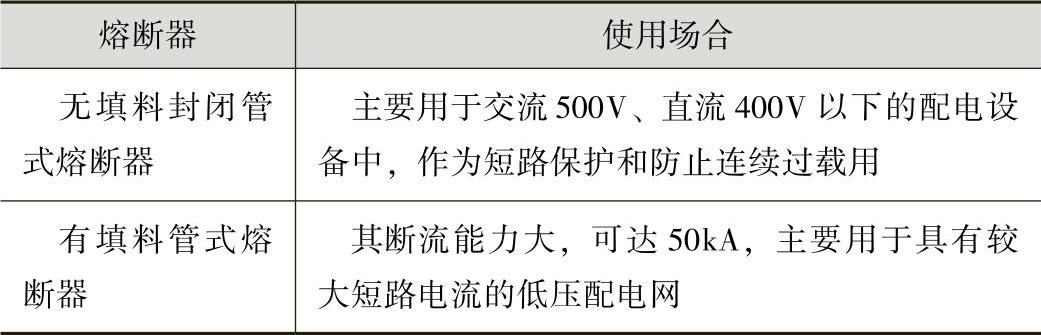

表2-6 常用熔断器的使用场合


(续)


熔断管的选择应保证熔断管的额定电压必须大于或等于线路的工作电压,熔管的额定电流必须大于或等于所装熔体的额定电流。熔断器熔体电流的选用要求如下:

1)对于没有冲击电流的电阻性负载,熔体的额定电流为


式中 IFR——熔体的额定电流;

IR——负载额定电流。

2)对一台电动机,熔体的额定电流为


3)如果是多台电动机,熔体的额定电流为(www.daowen.com)


式中 IRmax——最大一台电动机额定电流;

ΣIR——其余小容量电动机额定电流之和。

2.安装低压熔断器的注意事项

1)熔断器应完整无损(特别注意检查熔体不能有机械损伤),应接触紧密可靠。

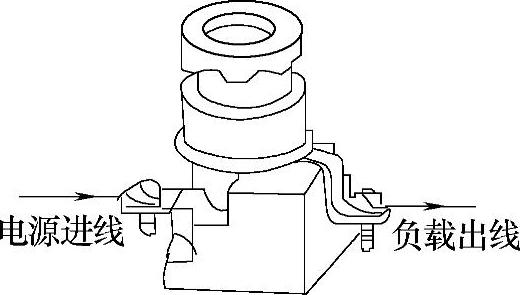

2)螺旋式熔断器的电源进线应接在底座中心端的下接线端子上,用电设备应接在螺旋壳的上接线端子上,如图2-23所示。


图2-23 螺旋式熔断器的接线

3)熔断器内应装合格的熔体,不能多根小规格的熔体并联代替一根大规格的熔体,更不能用铁丝或铜丝代替。

4)安装熔断器时,各级熔体应相互配合,并做到下一级熔体的负载能力应比上一级小。

5)熔断器应安装在各相线上,在三相四线或二相三线制的中性线上严禁安装熔断器,而在单相二线制的中性线上应该安装熔断器。

6)熔体周围温度应与被保护对象的周围温度一致,若相差太大,会使保护动作产生误差。
