低压断路器的选用方法

选用低压断路器,一般应遵循以下4个原则:

1)额定电压和额定电流应不小于电路正常工作电压和工作电流。

① 用于控制照明电路时,电磁脱扣器的瞬时脱扣整定电流通常应为负载电流的6倍。

② 用于电动机保护时,塑料外壳式断路器电磁脱扣器的瞬时脱扣整定电流应为电动机起动电流的1.7倍;万能式低压断路器的整定电流应为电动机起动电流的1.35倍。

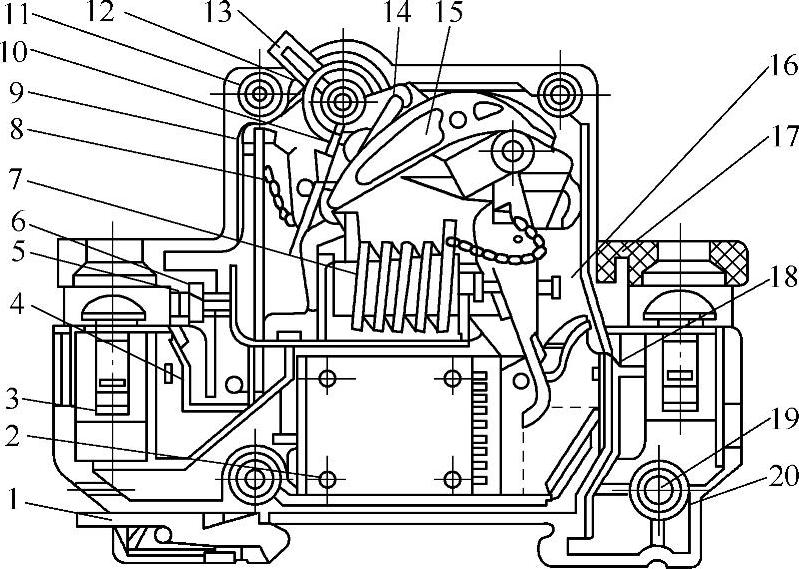

图2-18 低压断路器的结构

1—安装卡子 2—灭弧罩 3—接线端子 4—连接排 5—热脱扣调节螺栓 6—嵌入螺母 7—电磁脱扣器 8—热脱扣器 9—锁扣 10、11—复位弹簧 12—手柄轴 13—手柄 14—U形连杆 15—脱钩 16—盖 17—防护罩 18—触头 19—铆钉 20—底座

③ 用于分断或接通电路时,其额定电流和热脱扣器整定电流均应等于或大于电路中负载的额定电流之和。

④ 选用低压断路器作多台电动机短路保护时,电磁脱扣器整定电流为容量最大的一台电动机起动电流的1.3倍加上其余电动机额定电流之和。(www.daowen.com)

⑤ 欠电压脱扣器的额定电压等于电路的电源电压。

2)热脱扣器的整定电流应等于所控制负载的额定电流,否则,应进行人工调节,如2-19所示。

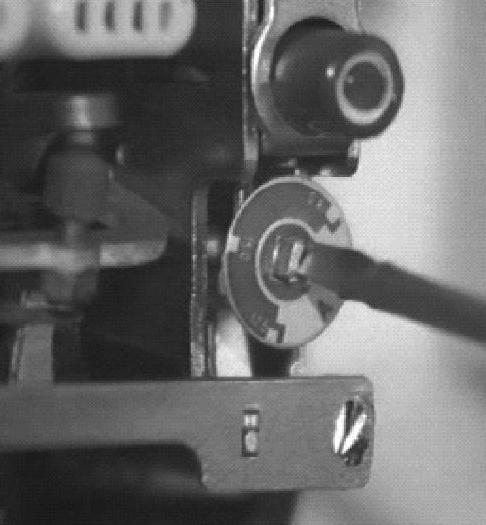

图2-19 调节整定电流

3)电磁脱扣器的瞬时整定电流应大于负载电路正常工作时的工作电流。对于电动机来说,瞬时整定电流一般取大于等于1.7倍的电动机起动电流。

4)选用低压断路器时,在类型、等级、规格等方面要配合上、下级开关的保护特性,不允许因本级保护失灵导致越级跳闸,扩大停电范围。

友情提示

值得注意的是,低压断路器的主触头断开后,操作手柄仍然处在“合”的位置,查明原因并排除故障后,必须先把手柄拨到“分”的位置再拨至“合”的位置,才可恢复正常供电。
