低压断路器过去称为自动空气开关，为了与IEC（国际电工委员会）标准一致，故改为此名。它分为框架式DW系列（又称万能式）和塑料外壳式两大类，目前我国万能式断路器主要生产有DW15、DW16、DW17（ME）、DW45等系列，塑料外壳式断路器主要生产有DZ20、CM1、TM30等系列，如图2-16所示。

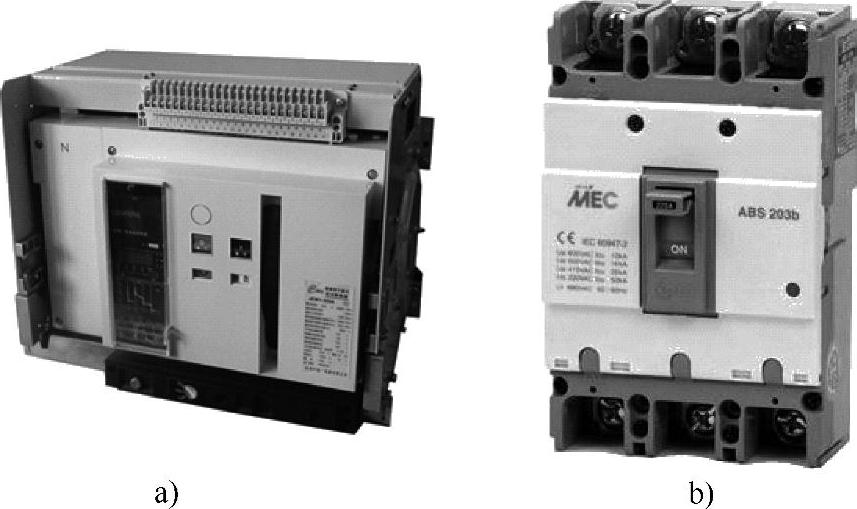

图2-16 低压断路器

a）万能式断路器 b）塑料外壳式断路器

1.低压断路器的用途

1）万能式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正常的条件下，它可作为线路的不频繁转换之用，也可以作为电动机的不频繁起动之用。

2）塑料外壳式断路器一般作配电用，也可为保护电动机之用。在正常情况下，塑壳式断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

2.低压断路器的原理图符号及型号含义

低压断路器的原理图符号及型号含义如图2-17所示。(www.daowen.com)

3.低压断路器的结构

低压断路器由触头系统、灭弧装置、保护装置、操作机构等组成，如图2-18所示。

1）触头系统：由主触头、弧触头和辅助触头组成。

2）灭弧装置：采用栅片灭弧方法，灭弧栅一般由长短不同的钢片交叉组成，放置在绝缘材料的灭弧室内，构成低压断路器的灭弧装置。

3）保护装置：各类脱扣器（过电流、失电及热脱扣器等）构成，以实现短路、失电压、过载等保护功能。

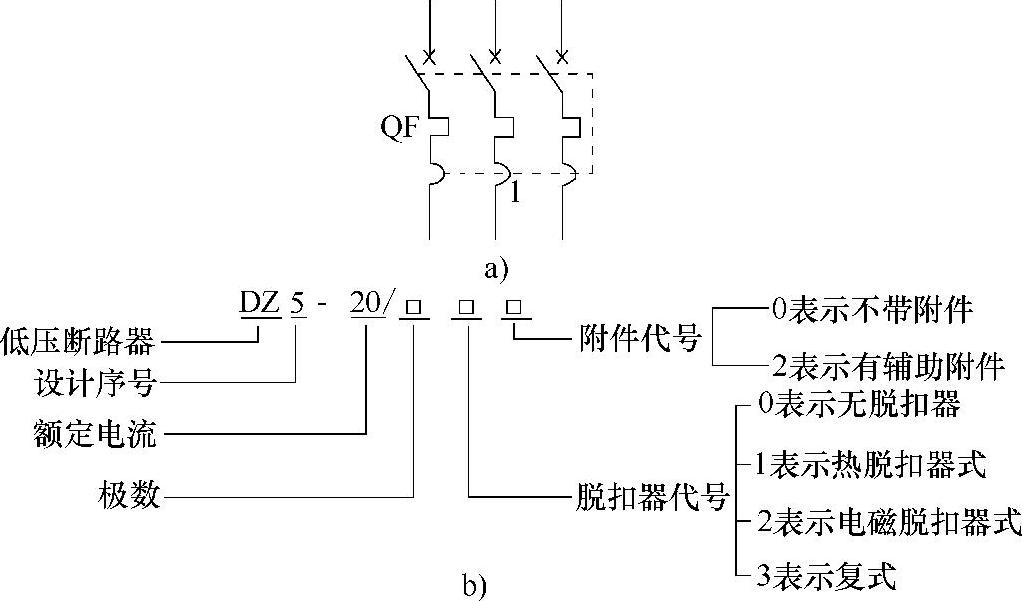

图2-17 低压断路器的原理图符号及型号含义

a）原理图符号 b）型号含义
