1.安装固定方式

交流接触器的安装固定可以有两种方式，如图2-11所示。

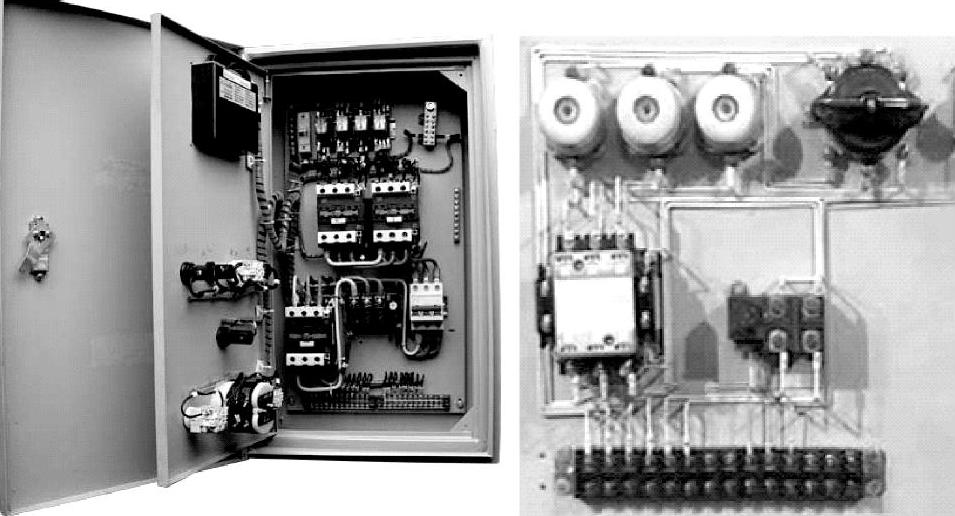

图2-11 接触器的安装固定

1）水平安装，即用螺栓（钉）将接触器安装在水平的金属板或格架上，工作时主触头向下运动后闭合，大中型交流接触器一般采用此种方式安装。

2）立面安装，主要适合小型接触器。例如，大多机器设备的电气控制箱（柜）中接触器都以立面安装，其优点是可按上端为输入、下端为输出的方法排线，电气原理易于理解，方便电气检修、维护，而且积尘少、整洁美观。

2.布线方式

1）对于接触器较少、线路简单的情况，可考虑用单芯（硬）导线按横平、竖直的原则进行布线，线束至接线端子时，常见的分列方法有单层分列、多层分列、扇形分列等多种，如图2-12所示。

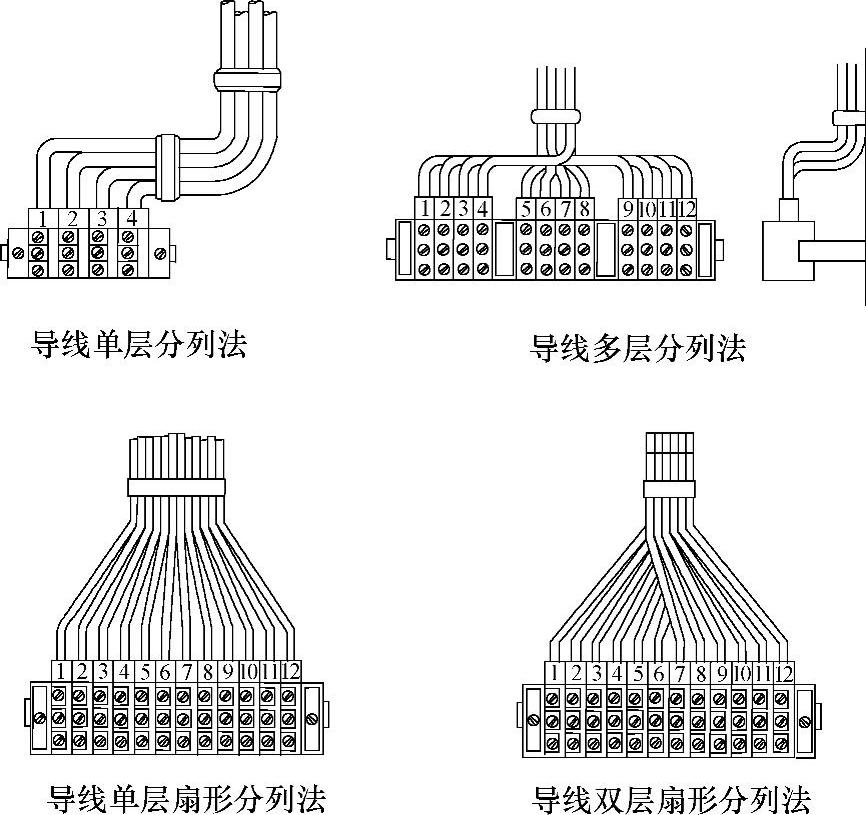

图2-12 单芯铜导线布线时常见的几种分列方法

（2）对于接触器较多、线路复杂的情况，可采用多芯（软）导线用线槽进行布线，以简化接线工艺，减少工作量，如图2-13所示。

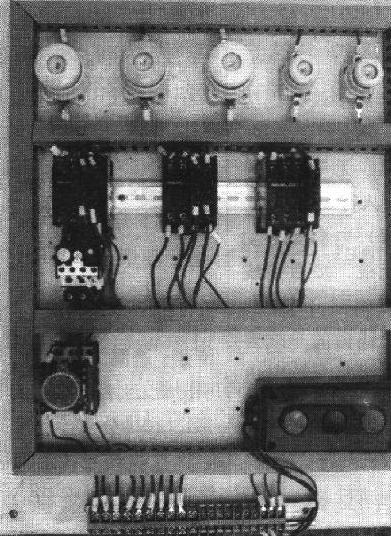

图2-13 线槽布线

3.连接方法

1）大中型接触器，由于电流较大，为保证其主触头进、出线的电气接触良好，一般必须用线鼻子经螺栓（钉）加弹簧垫圈后紧固。加弹簧垫圈的目的是防止连接处因机器设备的震动或因主触头处经常冷、热交替变化而松弛，这点很重要。

2）小型接触器连线方法根据接触器本身的制造结构，可以有螺钉压接式、夹钳接线式和快速插接式3种不同方法。线鼻子螺钉压接式连接目前应用得最多，如图2-14所示。

连线时，也可采用线头弯“羊眼圈”的方法进行连接，如图2-15所示。

(www.daowen.com)

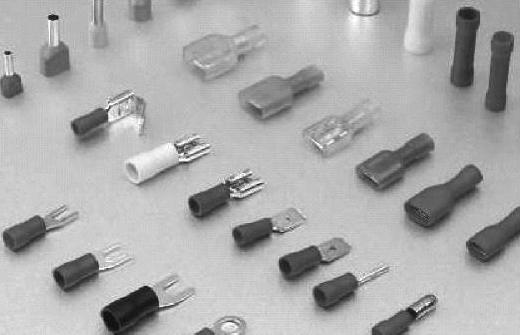

图2-14 线鼻子

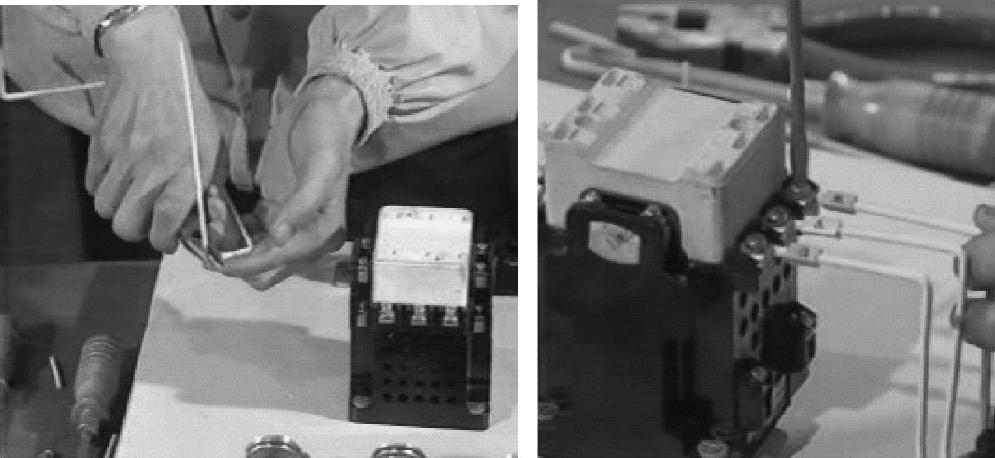

图2-15 线头弯“羊眼圈”进行连接

友情提示

安装接触器的注意事项如下：

1）安装接触器时，除特殊情况外，一般应垂直安装，其倾角不得超过5°；有散热孔的接触器，应将散热孔放在上下位置。

2）在安装与接线时，注意不要把零件失落入接触器内部，以免引起卡阻而烧毁线圈；同时，应将螺钉拧紧以防振动松脱。

3）接触器的工作环境要求清洁、干燥，安装位置不能受到剧烈振动，因为剧烈振动容易造成触头抖动，严重时会发生误动作。

4）接触器不允许在去掉灭弧罩的情况下使用，因为这样很容易发生短路事故。

4.交流接触器常见故障及处理

交流接触器常见故障及处理方法见表2-5。

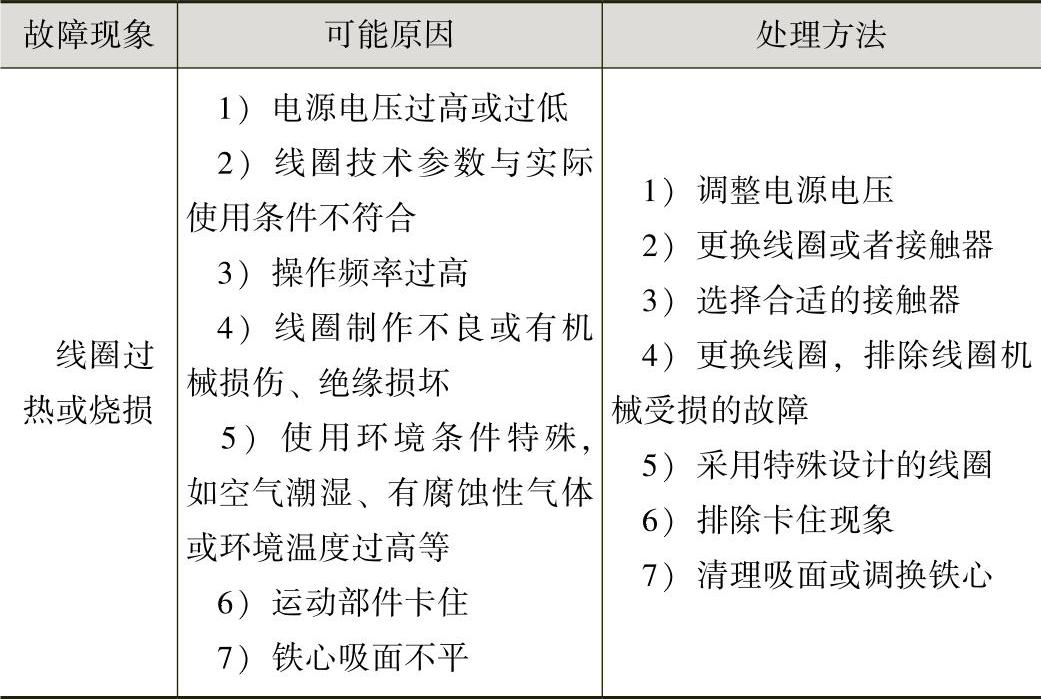

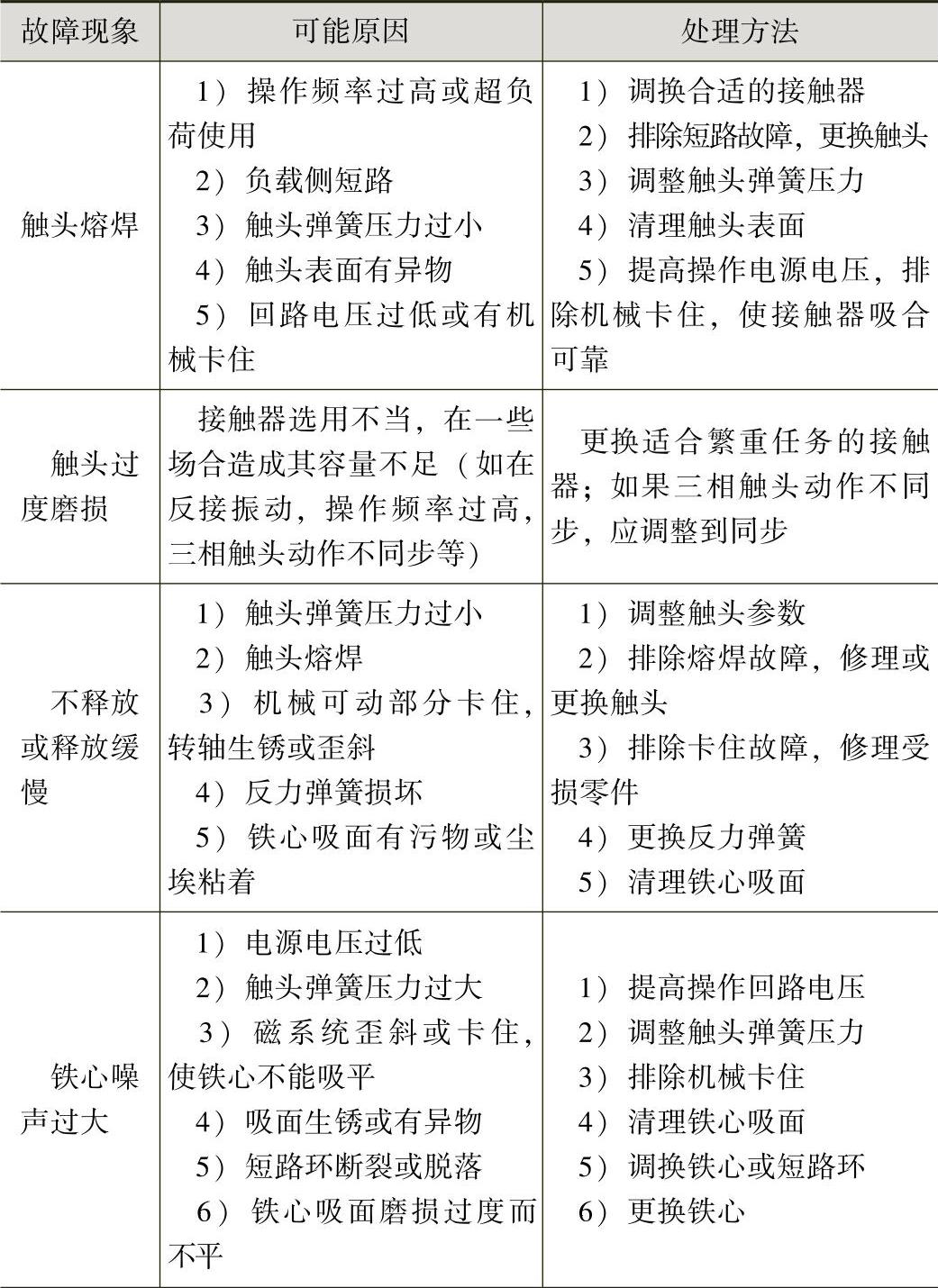

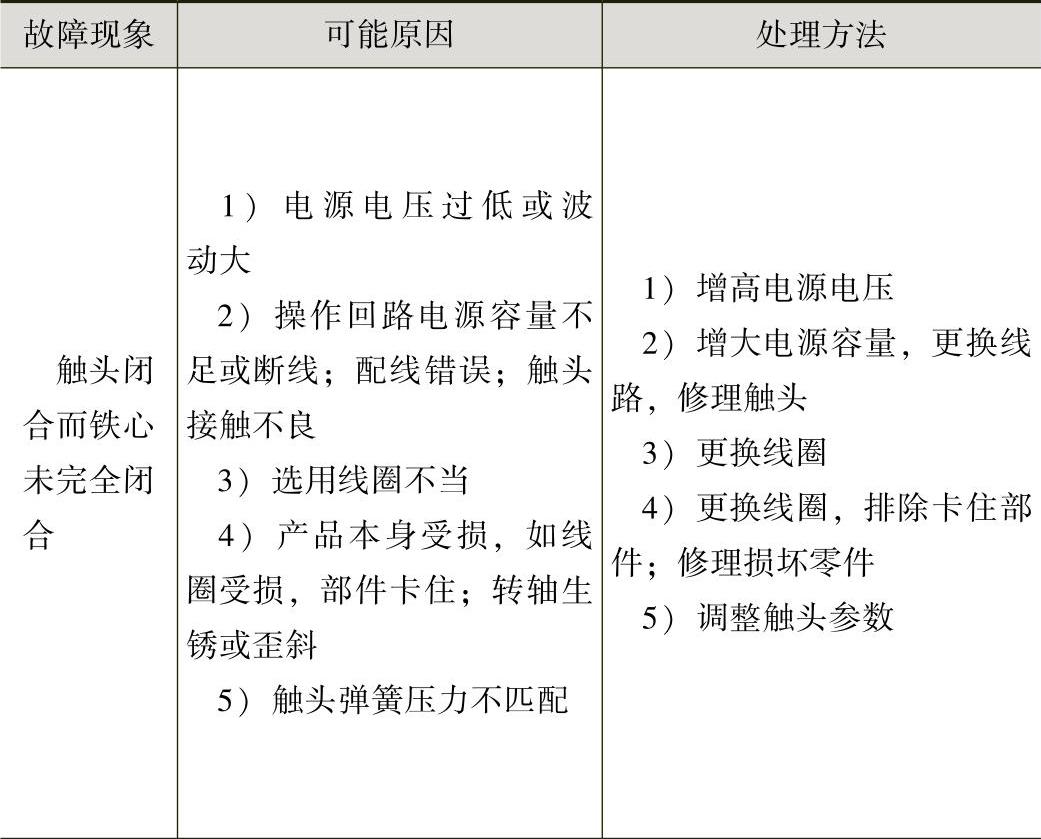

表2-5 交流接触器常见故障及处理

（续）

（续）
