1.接触器的选用原则

1）交流接触器电压等级要和负载相同，选用接触器类型要和负载相适应。

2）负载计算电流要符合接触器容量等级，即计算电流小于等于接触器额定工作电流。接触器接通电流大于负载起动电流，分断电流大于负载运行时分断需要电流，负载计算电流要考虑实际工作环境和工况，起动时间长负载，半小时峰值电流不能超过额定发热电流。

3）接触器吸引线圈额定电压、电流及辅助触头数量、电流容量应满足控制回路接线要求。要考虑接触器控制回路线路长度，一般推荐操作电压值，接触器要能够在85%～110%额定电压值下工作。

4）操作次数校验接触器所允许操作频率。操作频率超过规定值，额定电流应该加大一倍。

知识窗

接触器的主要参数

选择接触器，主要应考虑主触头控制电源的种类（交流还是直流），主触头的额定电压和额定电流，辅助触头的种类、数量及触头额定电流，电磁线圈的电源种类、频率和额定电压，额定操作频率（次/h），即每小时允许接通的最多次数等。常用的CJ0和CJ10系列交流接触器主要技术数据见表2-4。

2.控制电热设备时交流接触器的选用

这类设备有电阻炉、调温设备等，其电热元件负载中用绕线电阻元件，接通电流可达额定电流的1.4倍，考虑到电源电压升高等，电流还会变大。此类负载电流波动范围很小，操作频繁，选用接触器时，接触器额定工作电流应等于或大于电热设备工作电流的1.2倍即可。

3.控制照明设备时接触器的选用

照明设备种类很多，不同类型照明设备、启动电流和启动时间一样。此类负载启动时间很短，可选择其发热电流等于照明设备工作电流1.1倍。启动时间较长以及功率因数较低，可选择其发热电流比照明设备工作电流大一些。

4.控制电动机时接触器的选用(www.daowen.com)

一般设备用电动机，工作电流小于额定电流，起动电

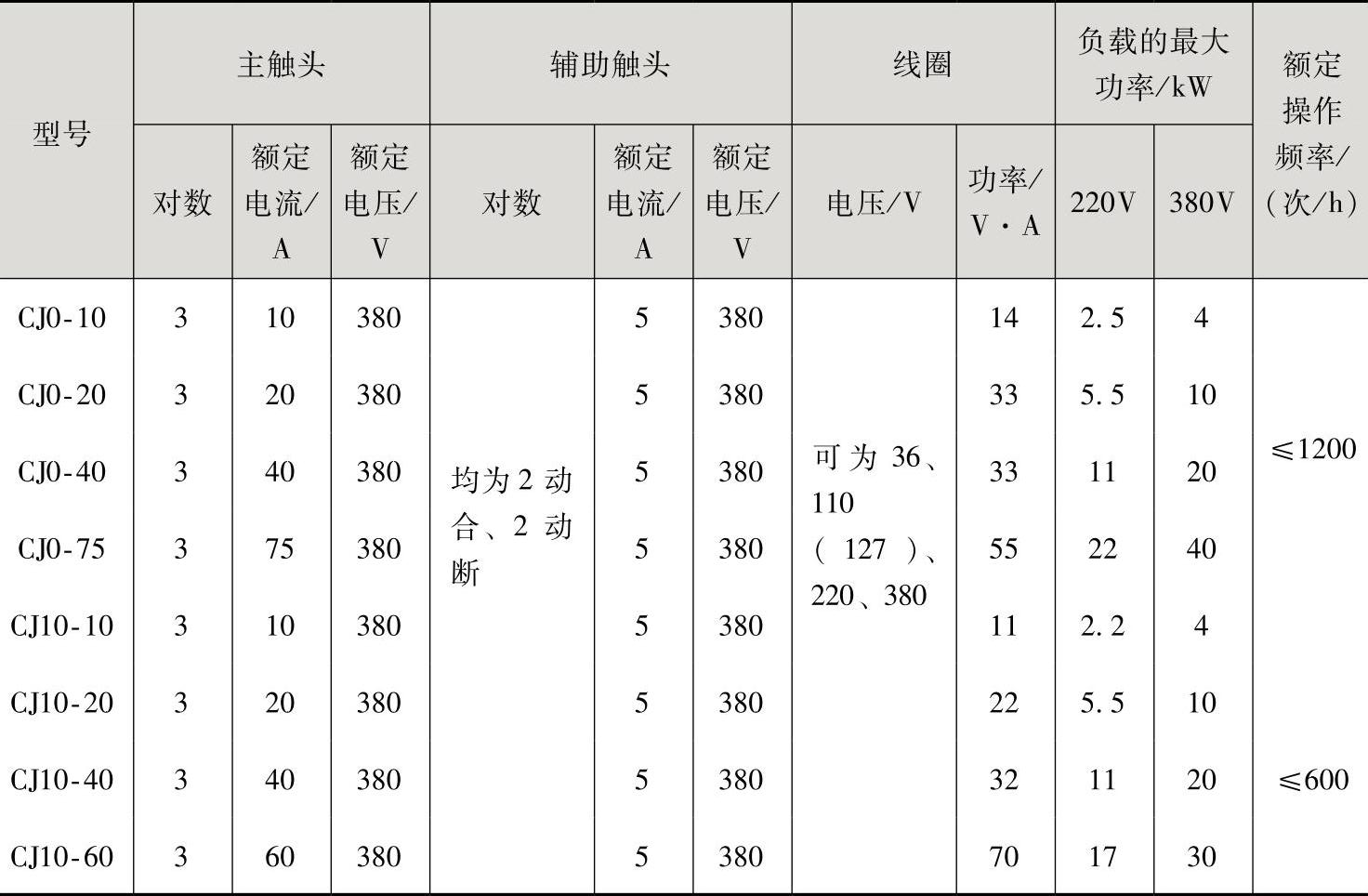

表2-4 CJ0和CJ10系列交流接触器主要技术数据

流达到额定电流4～7倍，但时间短，对接触器触头损伤不大，接触器设计时已考虑此因数，一般选用触头容量大于电动机额定容量1.25倍即可。

特殊情况下工作电动机要实际工况考虑。如电动葫芦属于冲击性负载，重载起停频繁，反接制动等，计算工作电流要乘以相应倍数，重载起停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为起动电流2倍，此工况要选用8倍额定电流。

友情提示

选用接触器注意事项如下：

1）接触器主触头的额定电压应大于或等于控制线路的额定电压。

2）接触器控制电阻性负载时，主触头的额定电流应等于负载的额定电流。接触器控制电动机负载时，主触头的额定电流应大于或稍大于电动机的额定电流。

3）当控制线路简单，使用电器数量较少时，为节省变压器，可直接选用380V或220V的电压。当线路复杂，使用电器数量超过5个时，从人身和设备安全角度考虑，吸引线圈电压要选低一些，可用36V或110V电压的线圈。

4）接触器的触头数量、类型应满足线路的要求。
