1.配电箱（柜）的作用

配电箱（柜）是用户用电总的分配装置，它是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成的低压配电装置，如图2-1所示。

配电箱（柜）正常运行时，可借助手动或自动开关接通或分断电路。故障或不正常运行时，借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用的配电箱有木制和铁板制两种，近年来铁板制的配电箱使用比较多。

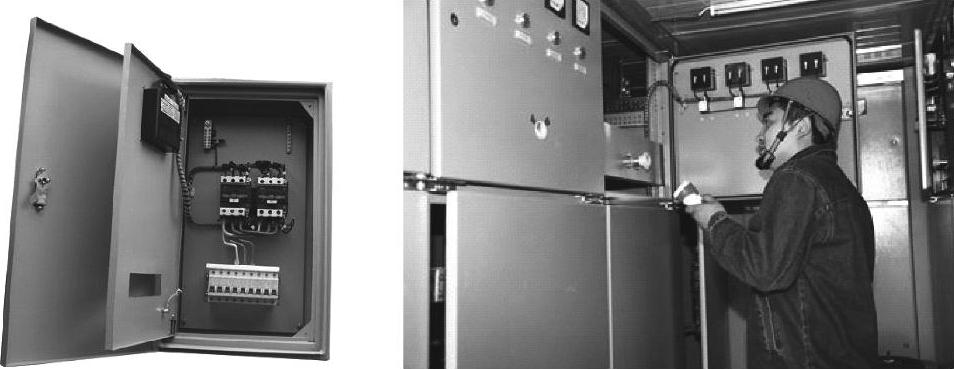

图2-1 配电箱

2.配电箱（柜）的分类

配电箱（柜）的分类见表2-1。

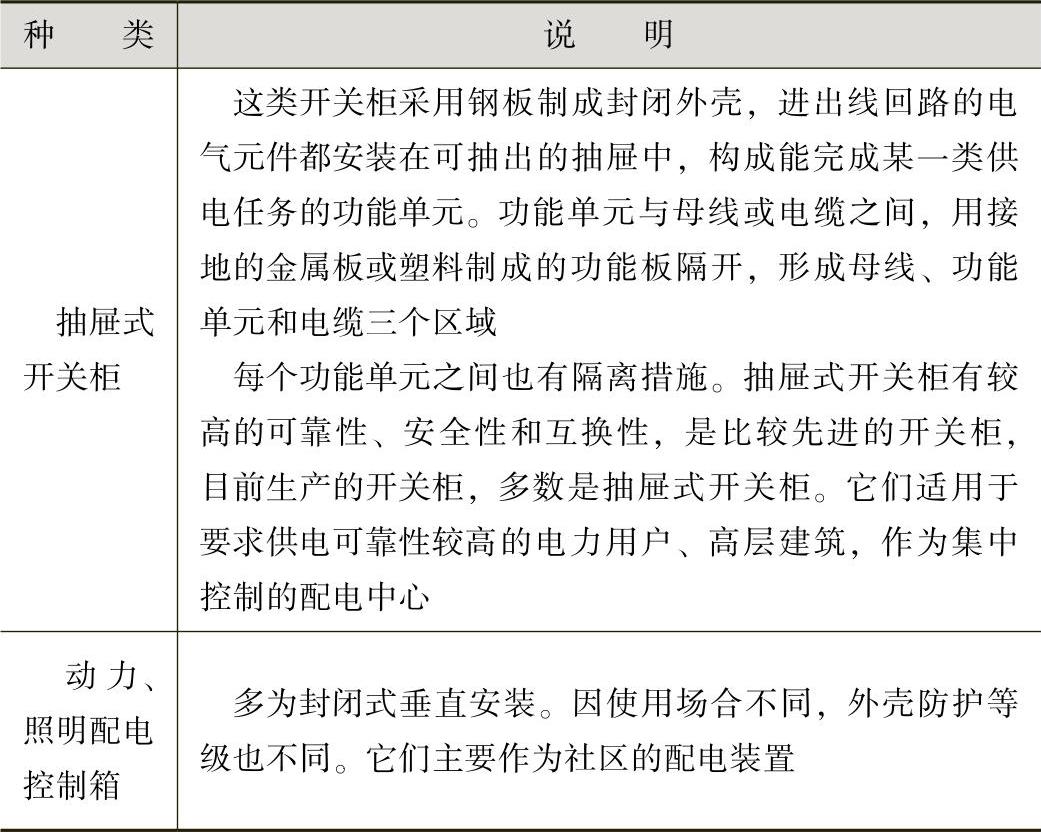

表2-1 配电箱（柜）的分类

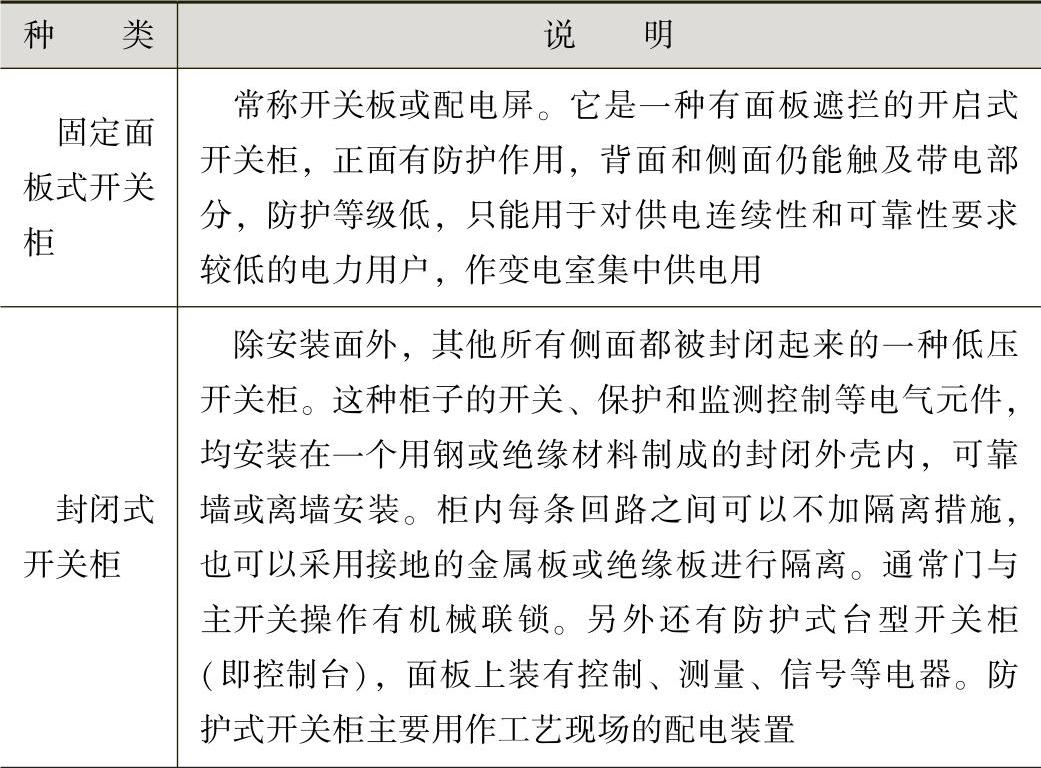

（续）

3.配电箱（柜）的要求(www.daowen.com)

（1）配电箱（柜）的机械要求

配电箱箱体选用的钢板厚度应不小于1.5mm，箱（柜）内部元器件接法与装配布置合理，进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合要求，预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2～5扣。配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

（2）外观要求

配电箱的外涂层颜色应进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1m处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。箱中使用的其他有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。

友情提示

（1）开启式和封闭式负荷开关的区别

所谓开启或封闭，指的是负荷开关是否用罩封闭起来。开启式负荷开关，其熔断器和刀闸外露，需要装设在专用的柜子内，以免操作人员误接触发生事故。

封闭式负荷开关，用金属或电工绝缘材料制成外壳封闭起来，这种负荷开关不用再装在柜子内，可以外露。

（2）照明配电箱和动力配电箱的区别

照明配电箱的主要负荷是照明器具、普通插座、小型电动机负荷等，负荷较小，多为单相供电，也有三相供电但较少应用，总电流一般小于63A，单出线回路电流小于15A。一般允许非专业人员操作。

动力配电箱的主要负荷为动力或照明与动力共同使用，以及为照明负荷提供电源的大容量配电箱（超出63A等级，非终端配电，如照明配电箱的上一级配电）。通常只允许专业人员进行操作。动力配电柜主要用来对交流500V以下三相四线动力控制，具有结构紧凑、检修方便、线路方案灵活组合的优点，装备断路器、熔断器、交流接触器、热继电器等自动化元件，对生产过程中的各种动力设备供电并且保护。
