1.小区发电机安装的技术要求

1）机房内的柴油发电机组、控制屏台等大件设备，自建筑物外运至机房的沿途应设计足够尺寸的出入口、通道和门孔，便于设备安装或运出修理。机房应有两个出入口，其中一个应满足搬运设备的要求。

2）在机组纵向中心线上方应预留2～3个起重吊钩，其高度应能吊出活塞和连杆组件，为组件的安装和检修提供方便。

3）在发电机端部安装的控制箱中，安装的部分电气元件也可安装在机旁的控制柜中。

4）装有减振器时，有连接件，如排烟管、油管、水管等必须采用柔性连接。

5）设置控制室的机房，在控制室和机房之间的隔墙上应设观察窗。机房及控制室的门应全部采用防火门并朝外开，机房与控制室之间的门应为防火隔声门并开向机房。

与主体建筑设在一起的机房，墙和屋顶推荐采用高密度的建材（面密度为700kg/m²）。门窗加密封条和双层玻璃。

6）机房地面一般采用压光水泥地面，有条件可采用水磨石或瓷砖地面。柴油发电机周围地面应防止油渗入。

7）机组的基础应有足够体积，以减少振动。基础表面应设置排污沟槽和地漏，以排除表面积存的油污。基础与机组间，基础与周围地面应采取一定的防振措施。

8）机房位置应靠近建筑物的变配电室。

9）机房不宜放在人员密集或大楼主出入口正下方，排热和排烟口不应冲向人员密集处、主干道或正对相互间间距不大于8m的住宅楼的开窗面。进、排风口均不宜布置在会议室和其他期望安静的场所。

10）机房应通风良好、环境清洁。机房内严禁放置产生酸、碱等腐蚀性气体和易蒸发的物品。

应用技巧

尽量减少备用发电机的不利影响

备用发电机给小区带来的影响主要是噪声和废气。为此，备用发电机应使用含硫量很低（0.2%）的优质柴油，产生的废气经过水膜喷淋处理后通过烟道引到屋顶排放，尽量减少对居民楼的影响，如图1-11所示。(www.daowen.com)

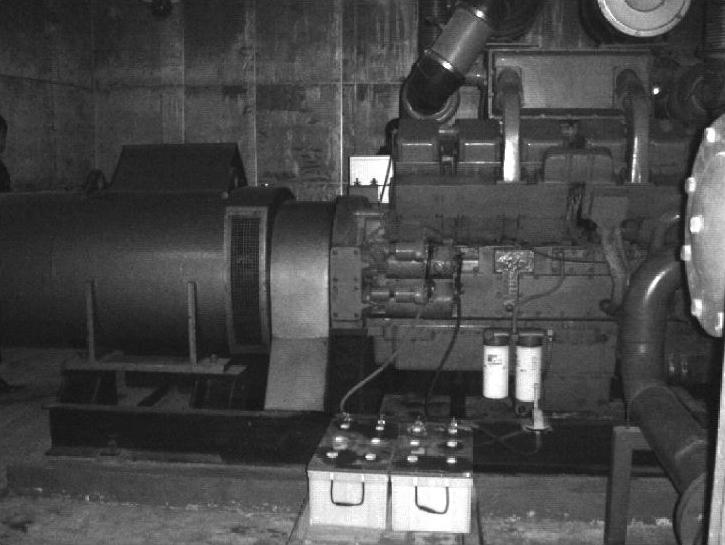

图1-11 某小区备用发电机房

此外，发电机运行时还会产生一定的噪声和振动，为减少这些噪声和振动的影响，应对备用发电机房进行密闭处理，做好隔声和减振工作。

只要采取隔声、消声、吸声等噪声防治措施，备用发电机对周边声环境的影响程度会大大减少，可控制在可接受的程度之内。

2.自动投入装置的接线要求

1）工作电源故障或其断路器被错误断开时，备用电源能自动投入。

2）备用电源断路器的合闸脉冲应是短脉冲，只允许自动投入装置动作一次。

3）自动投入装置的闭锁开关应按厂用母线段各自独立装设，便于运行调试人员操作与检测。

4）低电压起动的备用电源自动装置，为防止工作电源的电压互感器二次侧熔断器或其他原因引起备用电源自动投入装置误动，应设信号或闭锁装置。

5）应设置信号装置，以便人员及时了解装置的工作状态。

6）对低电压起动的备用电源自动投入装置，当工作母线上电压下降或消失而备用电源母线上保持一定电压数值时，才允许自动投入装置起动。

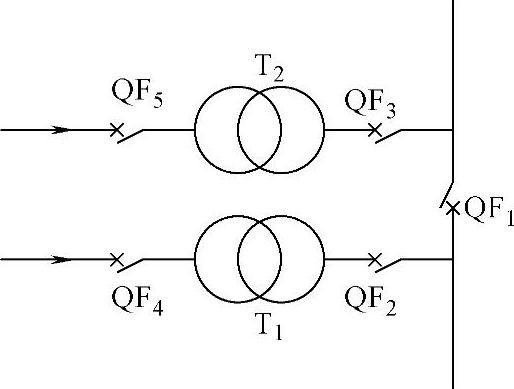

图1-12 备用电源自动投入装置接线图

备用电源自动投入装置接线如图1-12所示。正常运行时，变压器T₁和T₂同时运行，分段或联络断路器QF₁断开。当任一台变压器故障或母线低电压时，断开变压器低压侧断路器，而将分段或联络断路器合闸，故障变压器的高压侧断路器QF₄跳闸时，联动低压断路器QF₂跳闸。
