1.住宅小区电力变压器的选用

1）配电变压器应按“小容量、多布点”的原则进行配置。油浸式变压器应选用全密封S11及以上系列型号环保型变压器，干式变压器选用SC（B）10及以上系列型号变压器。

2）变压器联结组标号选用DYn11，其中D表示高压侧为三角形联结，Y表示低压侧为星形联结，n表示中性点接地，11表示变压器高、低压侧电流的相位差的时钟位置。

3）变压器容量选择

公用变压器选择范围有1000kV·A、800kV·A、630kV·A、400kV·A四种，一般不选用500kV·A变压器。公用变压器若只有单台时，应小于或等于800kV·A；有多台公用变压器时，才可用1000kV·A。

专用变压器选择容量不超过2000kV·A，一般控制在1600kV·A以下。

4）公用变压器原则上采用干式变压器。变压器房若设于楼宇的首层，可选用油浸式变压器。专用变压器房若设于楼宇的首层且容量小于1000kV·A时，可选用油浸式变压器，其他情况应选用干式变压器。

知识窗

公用变压器和专用变压器

按用途不同，住宅小区电力变压器可分为公用变压器（公变）和专用变压器（专变）两种。变压器所带主要负荷为住宅用电电价负荷（如住宅用电、住宅电梯（含电梯加压风机及排水泵等）、梯间用电（梯灯）、生活水泵），且投产后设备需无偿移交给供电部门的变压器即为公变；变压器投产运行后的产权为投资方（例如住宅小区）所有，无需移交给供电部门的变压器则为专变。

2.变压器投运与停运

1）对新投运的变压器以及长期停用或大修后的变压器，在投运之前，应重新按照有关规定进行必要的检测，绝缘试验应合格，并符合基本要求的规定，值班人员还应仔细检查并确定变压器在完好状态，具备带电运行条件，有载开关或无载开关处于规定位置，且三相一致；各保护部件、过电压保护及继电保护系统处于正常可靠状态。

2）新投运的变压器必须在额定电压下做冲击合闸试验，冲击五次；大修或更换改造部分绕组的变压器则冲击三次。在有条件的情况下，冲击前变压器最好从零起升压，而后进行正式冲击。

3）变压器投运、停运操作顺序，应在运行规程（或补充部分）中加以规定，并须遵守下列各项：

① 强迫油循环风冷式变压器投入运行时，应先逐台投入冷却器并按负荷情况控制投入的台数；变压器停运时，要先停变压器，冷却装置继续运行一段时间，待油温不再上升后再停。

② 变压器的充电应当由装设有保护装置的电源侧的断路器进行，并考虑到其他侧是否会超过绝缘方面所不允许的过电压现象。

4）装有储油柜的变压器带电前应排尽套管升高座、散热器及净油器等上部的残留空气，对强迫油循环变压器，应开启油泵，使油循环一定时间后将空气排尽。开启油泵时，变压器各侧绕组均应接地。

5）运行中的备用变压器应随时可以投入运行，长期停运者应定期充电，同时投入冷却装置。(www.daowen.com)

3.有载分接开关的维护

1）有载分接开关投运前，应检查其储油柜油位是否正常，有无渗/漏油现象，控制箱防潮应良好。用手动操作一个（升—降）循环，档位指示器与计数器应正确动作，极限位置的闭锁应可靠，手动与电动控制的联锁也应可靠。

2）对于有载开关的瓦斯保护，其重瓦斯应投入跳闸，轻瓦斯则接信号。瓦斯继电器应装在运行中便于安全放气的位置。新投运有载开关的瓦斯继电器安装后，运行人员在必要时（有载筒体内有气体）应适时放气。

3）有载分接开关的电动控制应正确无误，电源可靠。各接线端子接触良好，驱动电动机转动正常、转向正确，其熔断器额定电流按电机额定电流的2～2.5倍配置。

4）有载分接开关的电动控制回路，在主控制盘上的电动操作按钮，与有载开关控制箱按钮应完好，电源指示灯、行程指示灯应完好，极限位置的电气闭锁应可靠。

5）有载分接开关的电动控制回路应设置电流闭锁装置，其电流整定值为主变压器额定电流的1.2倍，电流继电器返回系数应大于或等于0.9。当采用自动调压时，主控制盘上必须有动作计数器，自动电压控制器的电压互感器断线闭锁应正确可靠。

6）有载分接开关新装或大修后，应在变压器空载运行时，在主控制室用电动操作按钮及手动至少试操作一个（升—降）循环，各项指示正确，极限位置的电气闭锁可靠，方可调至要求的分解挡位以带负荷运行，并加强监视。

7）值班人员进行有载分接开关控制时，应按巡视检查要求进行，在操作前后均应注意并观察气体继电器有无气泡出现。

8）当运行中有载分接开关的气体继电器发出信号或分接开关油箱换油时，禁止操作，并应拉开电源隔离开关。

9）当运行中轻瓦斯频繁动作时，值班人员应做好记录并汇报调度，停止操作，分析原因并及时处理。

4.变压器的日常维护要点

住宅小区电力变压器日常维护的要点见表1-8。

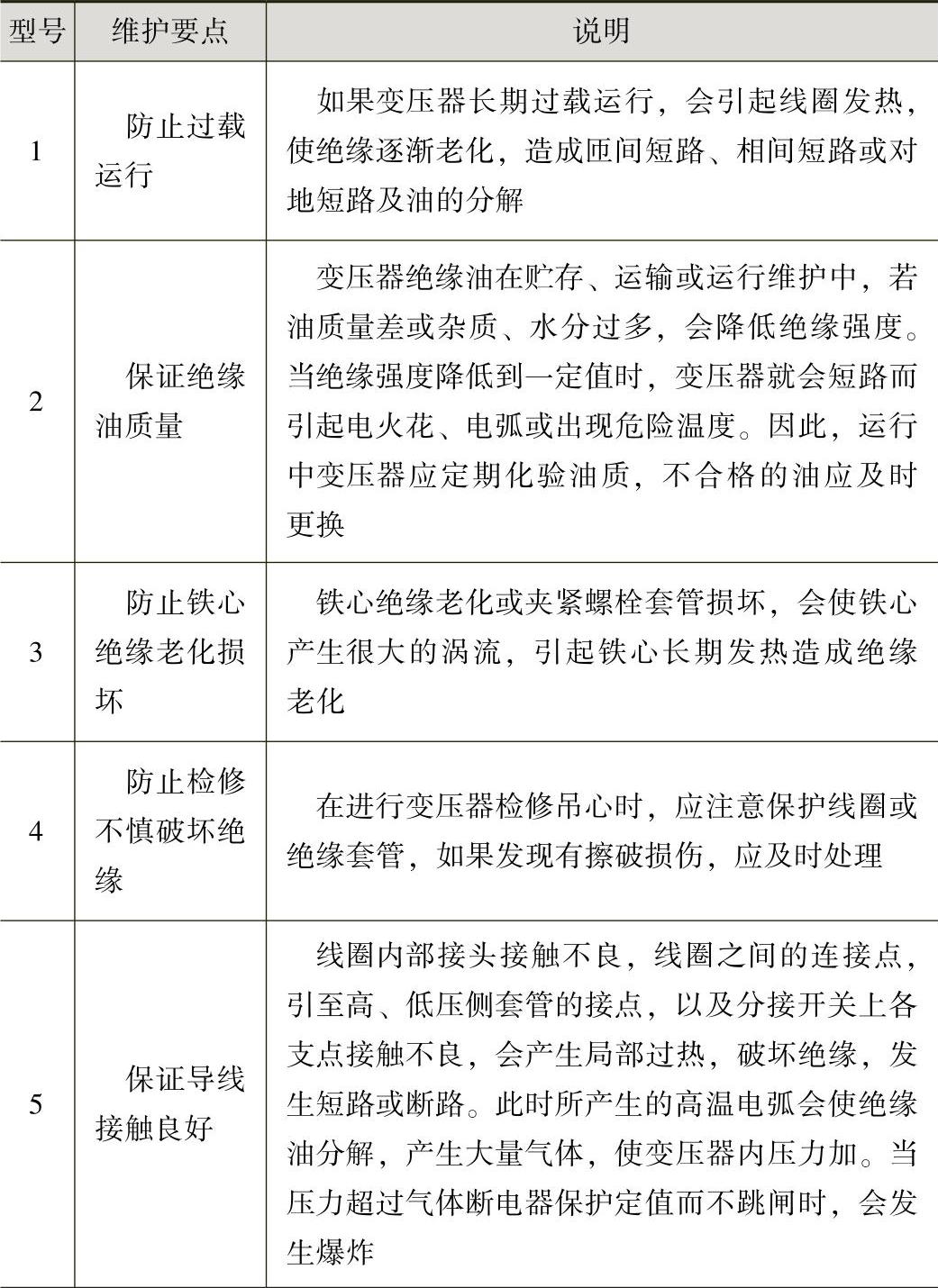

表1-8 住宅小区电力变压器日常维护的要点

（续）
