住宅小区常用的电力变压器按照冷却方式,可分为油浸式和干式两种类型。

1.油浸式电力变压器

(1)油浸式电力变压器的结构

油浸式电力变压器的结构如图1-7所示。

(2)油浸式电力变压器的主要部件(见表1-3)

2.干式变压器

(1)干式变压器的结构特点

相对于油浸式变压器,干式变压器因没有油,也就没有火灾、爆炸、污染等问题,故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列,损耗和噪声达到了新的水平,更为变压器与低压屏置于同一配电室内创造了条件。

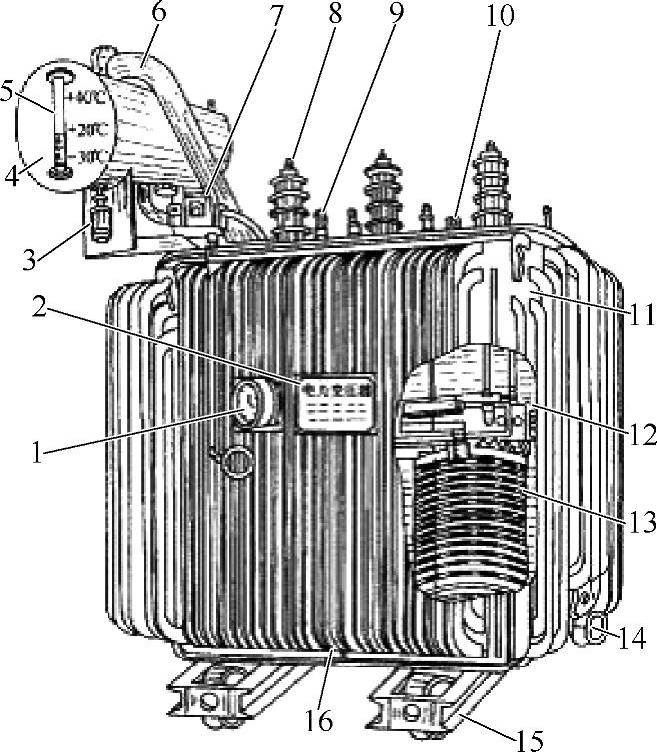

图1-7 油浸式电力变压器的结构

1—信号温度计 2—铭牌 3—吸湿器 4—储油柜(油枕) 5—油位指示器 6—防爆管 7—气体继电器(瓦斯继电器) 8—高压套管和接线端子 9—低压套管和接线端子 10—分接开关; 11—油箱及散热油管 12—铁心 13—绕组及绝缘 14—放油阀 15—小车 16—接地端子

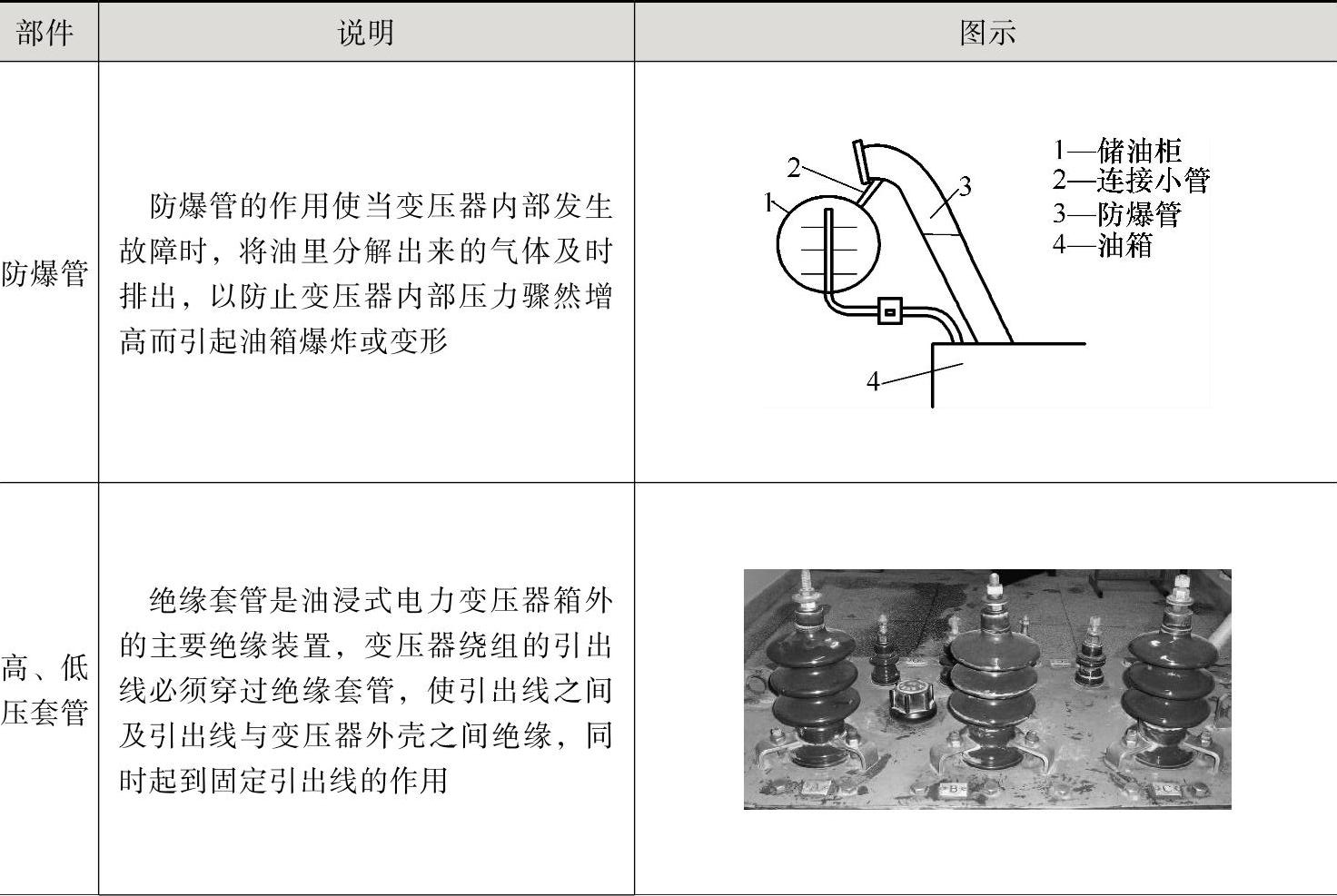

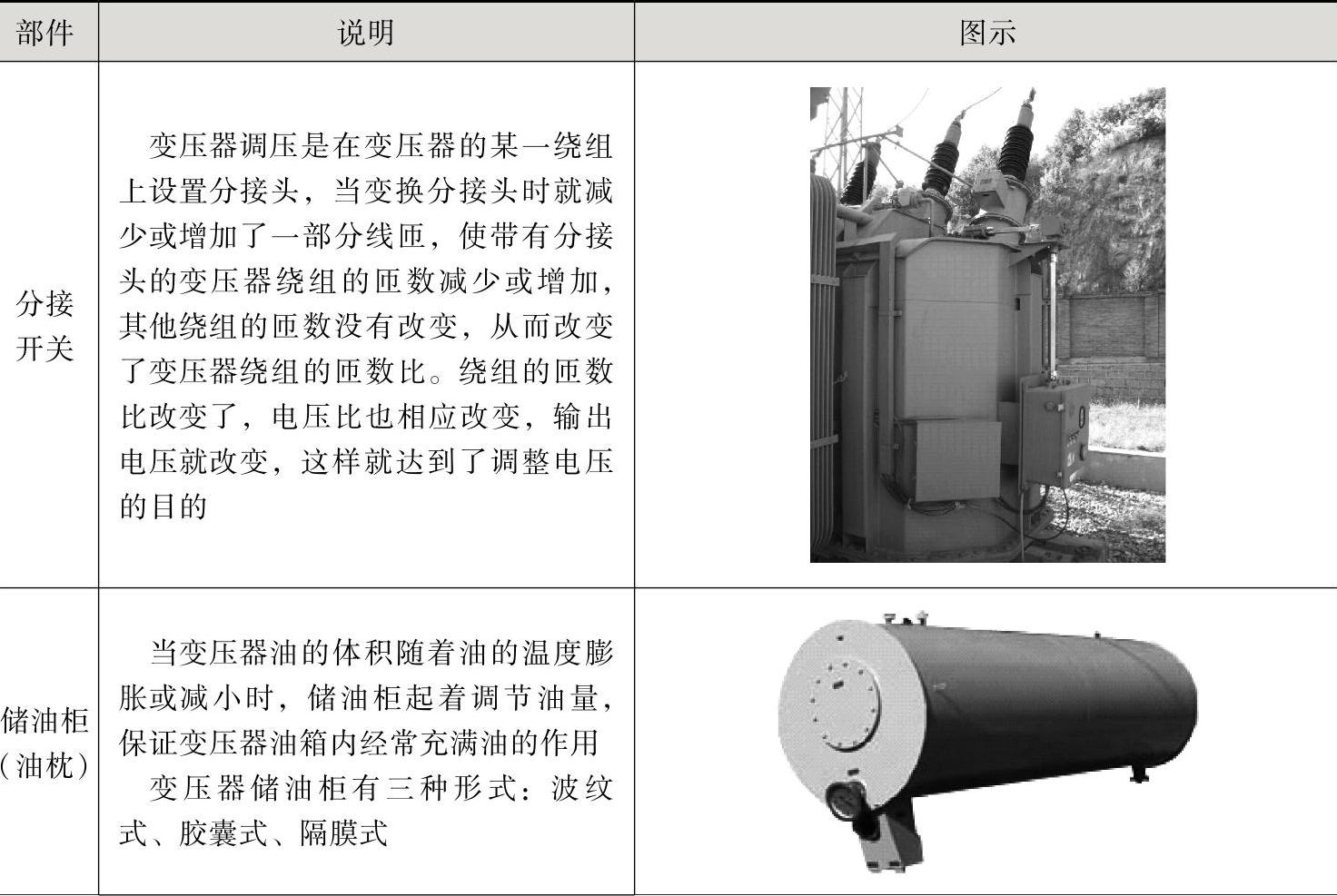

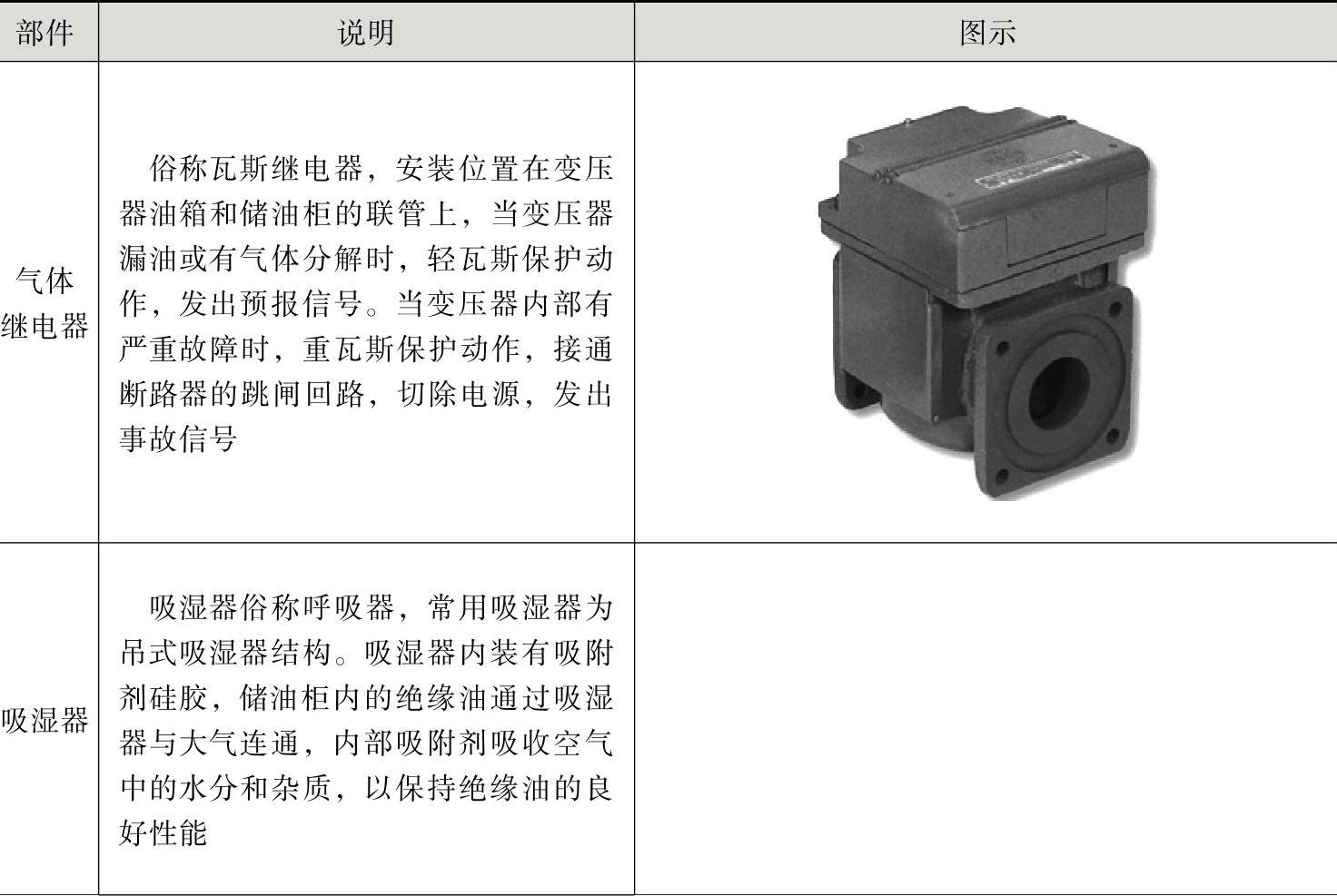

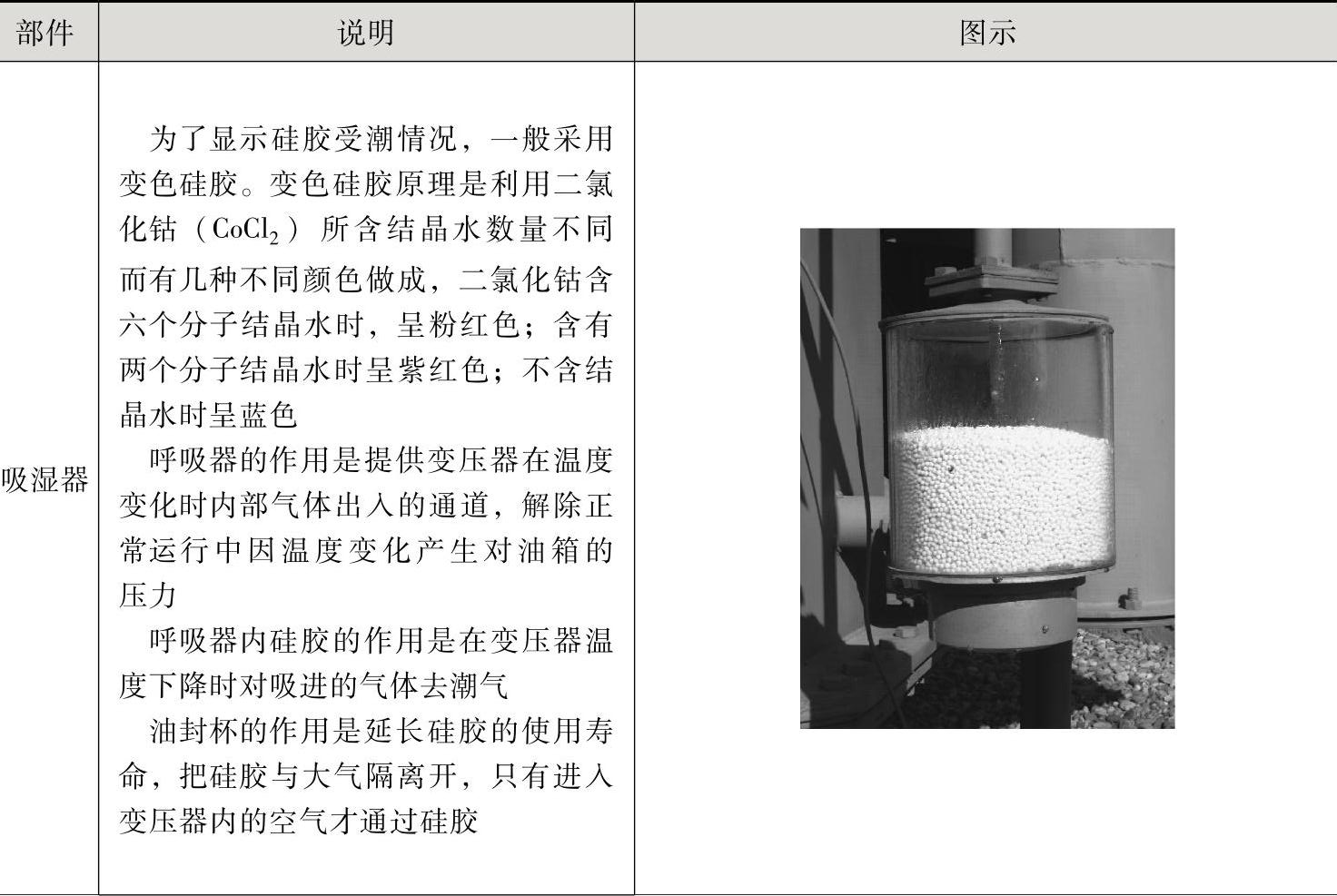

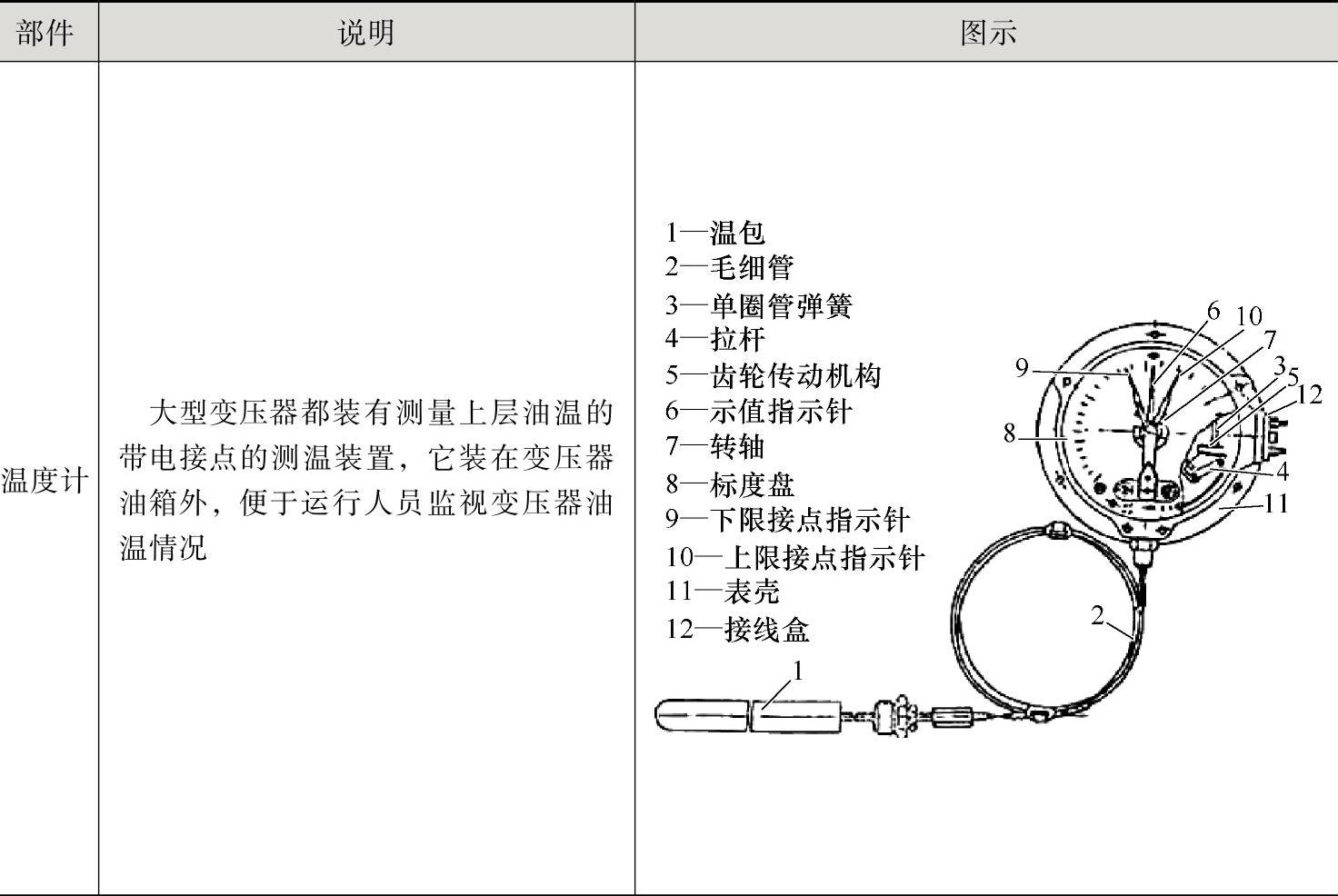

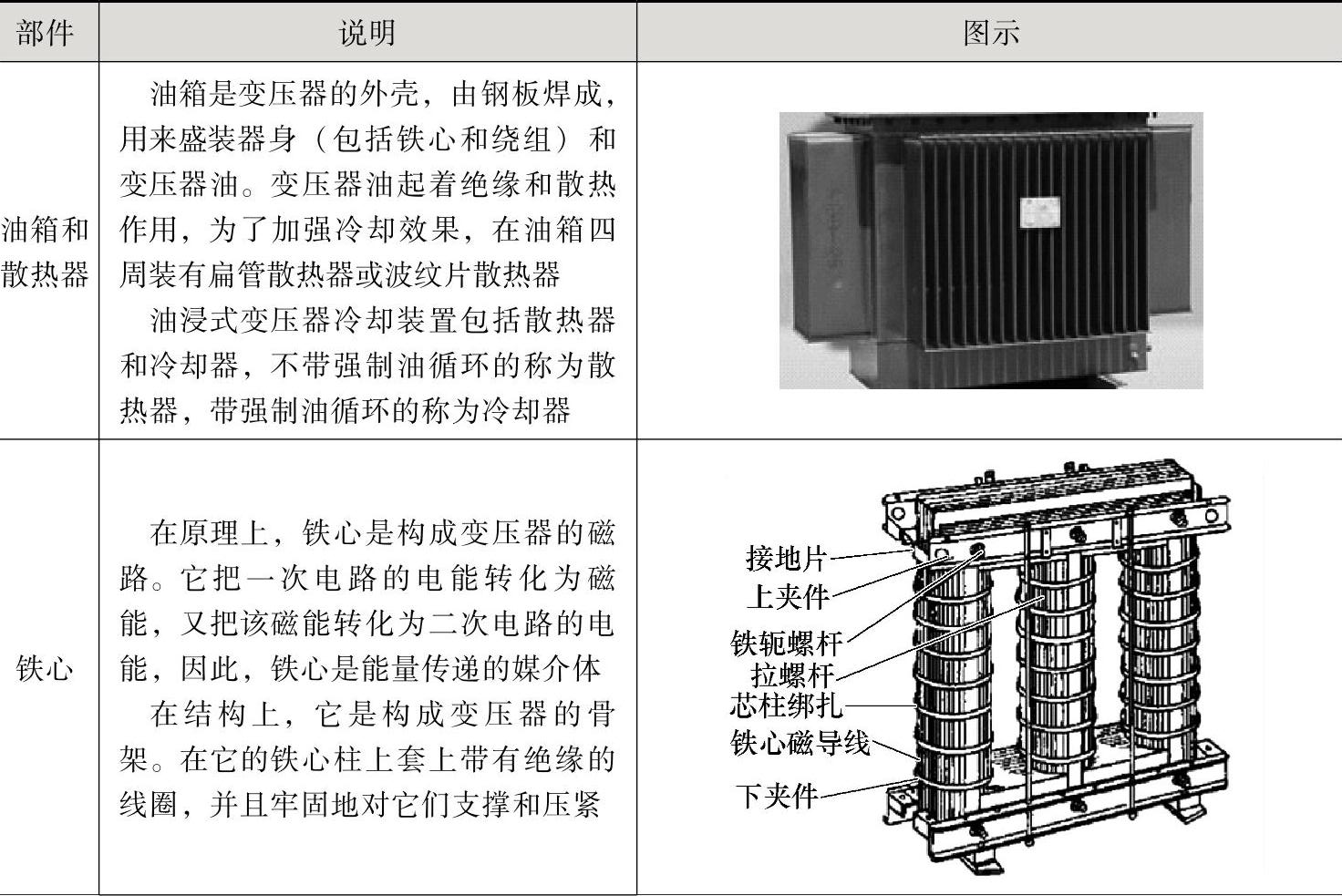

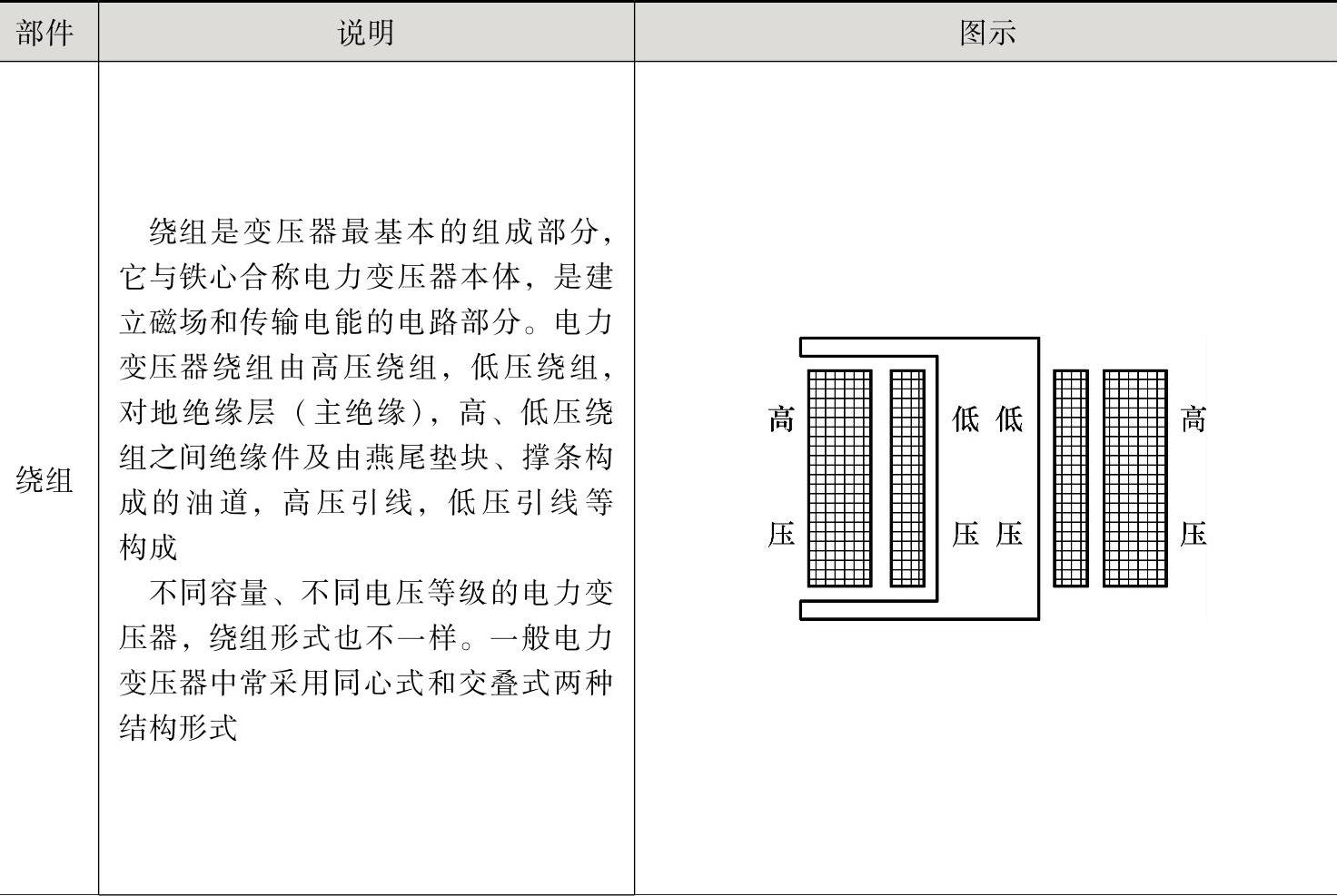

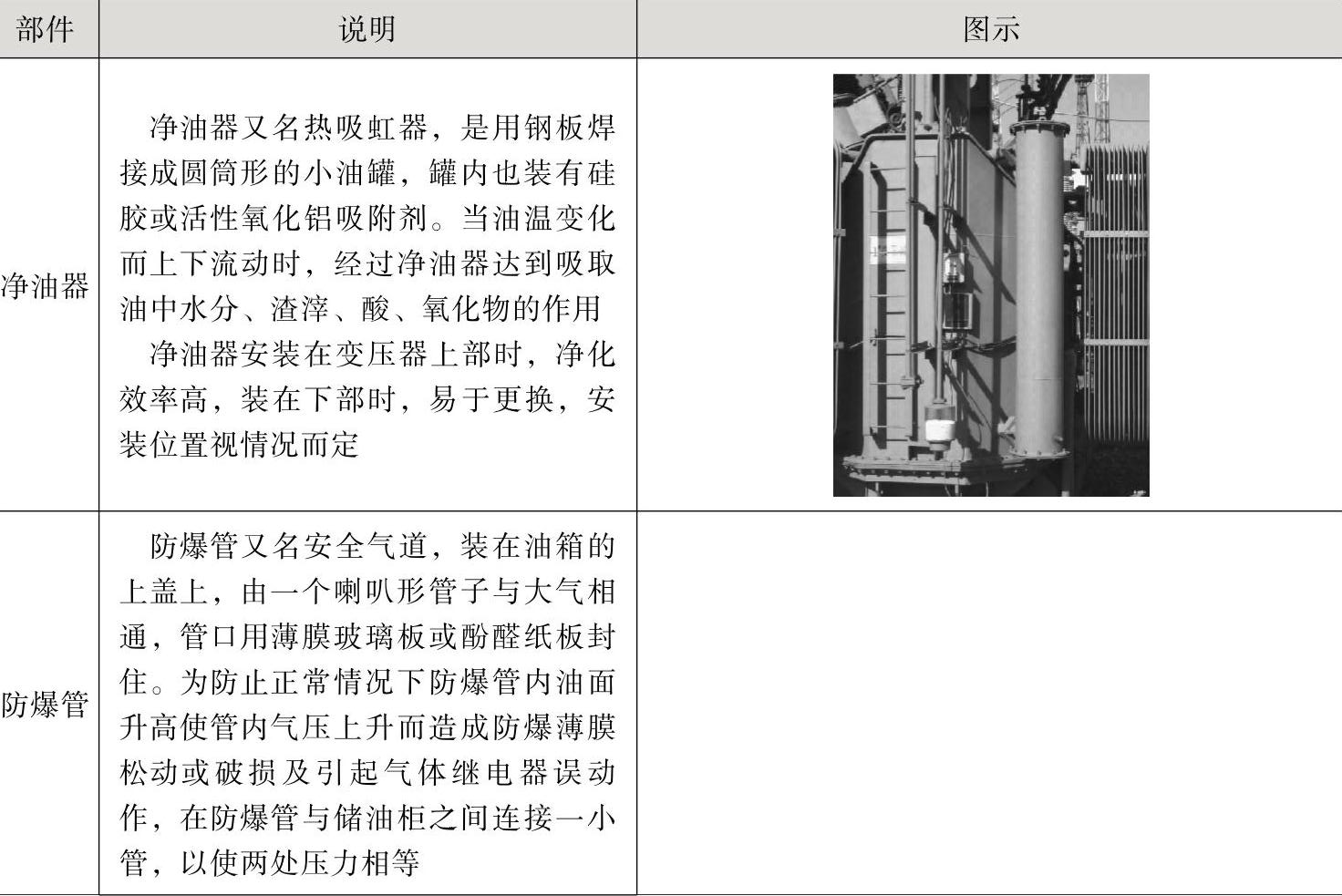

表1-3 电力变压器的主要部件


(续)


(续)


(续)


(续)


(续)


(续)


(续)


干式变压器的结构如图1-8所示,其结构特点见表1-4。

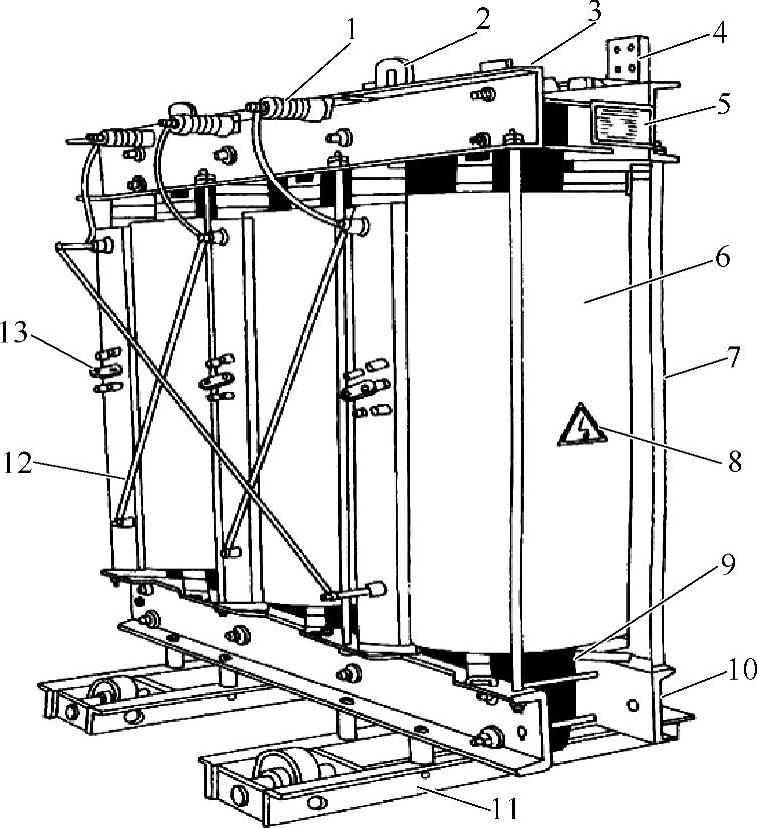

图1-8 干式变压器的结构

1—高压出线套管 2—吊环 3—上夹件 4—低压出线端子 5—铭牌 6—环氧树脂浇注绝缘绕组 7—上下夹件拉杆 8—警示标牌 9—铁心 10—下夹件 11—底座 12—高压绕组相间连接导杆 13—高压分接头连接片

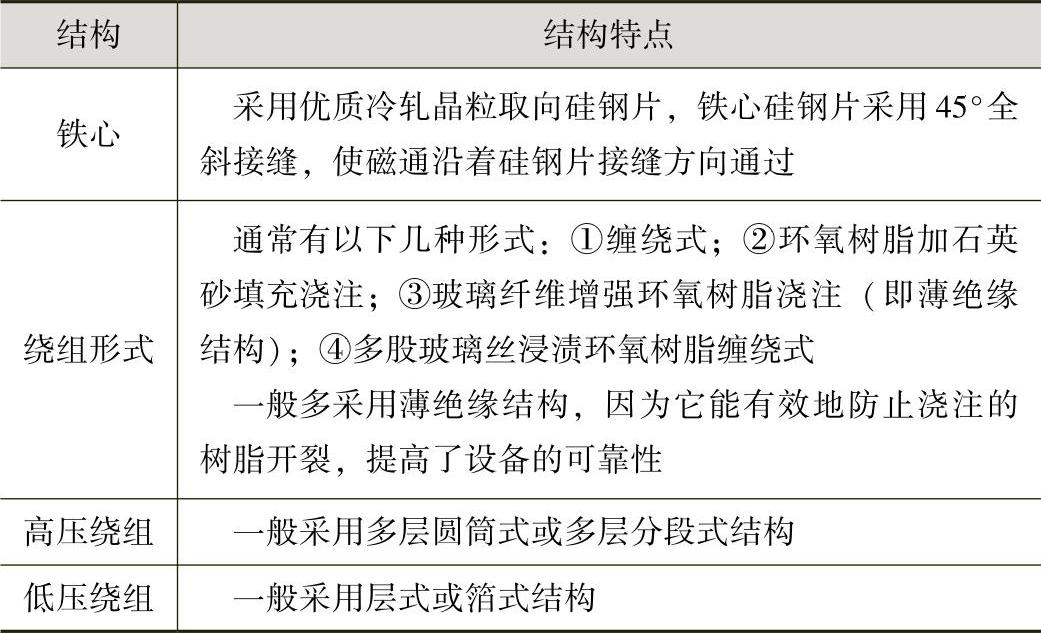

表1-4 干式变压器的结构特点


(2)干式变压器的结构形式

干式变压器的结构形式有开启式、封闭式和浇注式,见表1-5。

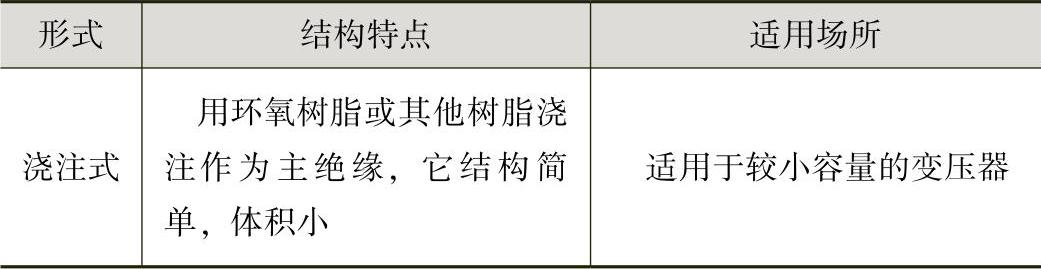

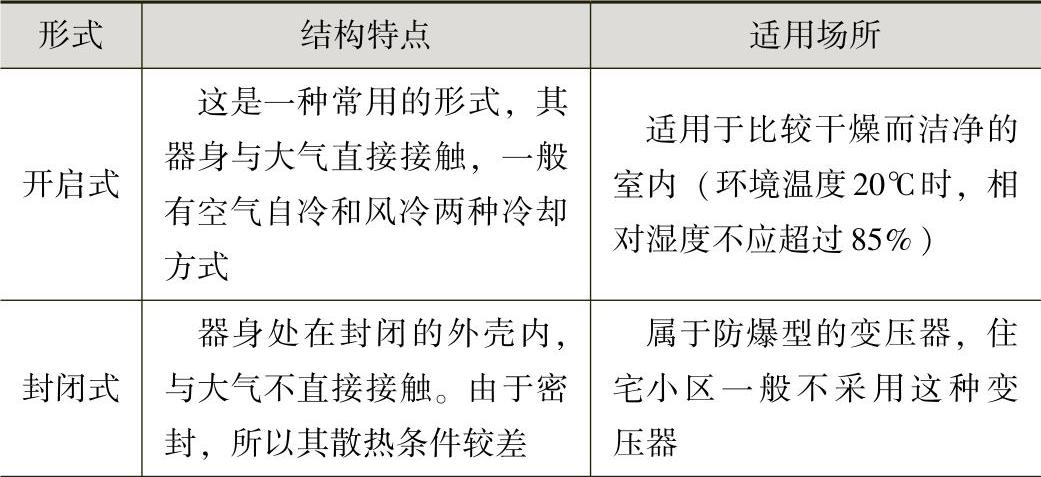

表1-5 干式变压器的结构形式


(续)


友情提示

根据使用环境特征及防护要求,干式变压器可选择不同的外壳,通常选用IP23防护外壳,可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入,而造成短路停电等恶性故障,为带电部分提供安全屏障。

3.电力变压器的铭牌

不同类型的变压器均有相应的技术要求,用铭牌的形式表示出来。按照国家标准,电力变压器铭牌通常标示的项目有变压器的相数、额定容量、额定频率、各绕组额定电压、各绕组额定电流、联结组标号、绕组联结示意图、冷却方式、使用条件、总重量等,如图1-9所示。

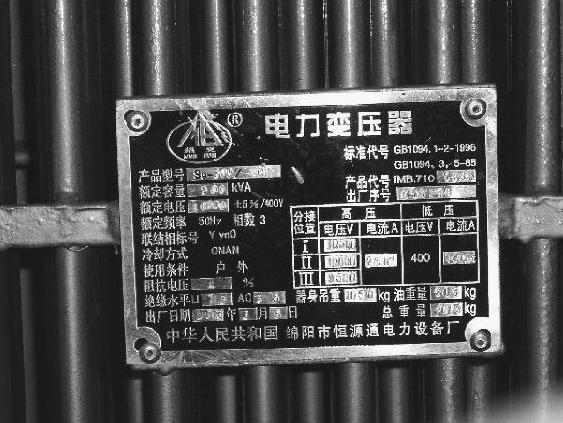

图1-9 电力变压器的铭牌

变压器铭牌主要技术参数的含义见表1-6。

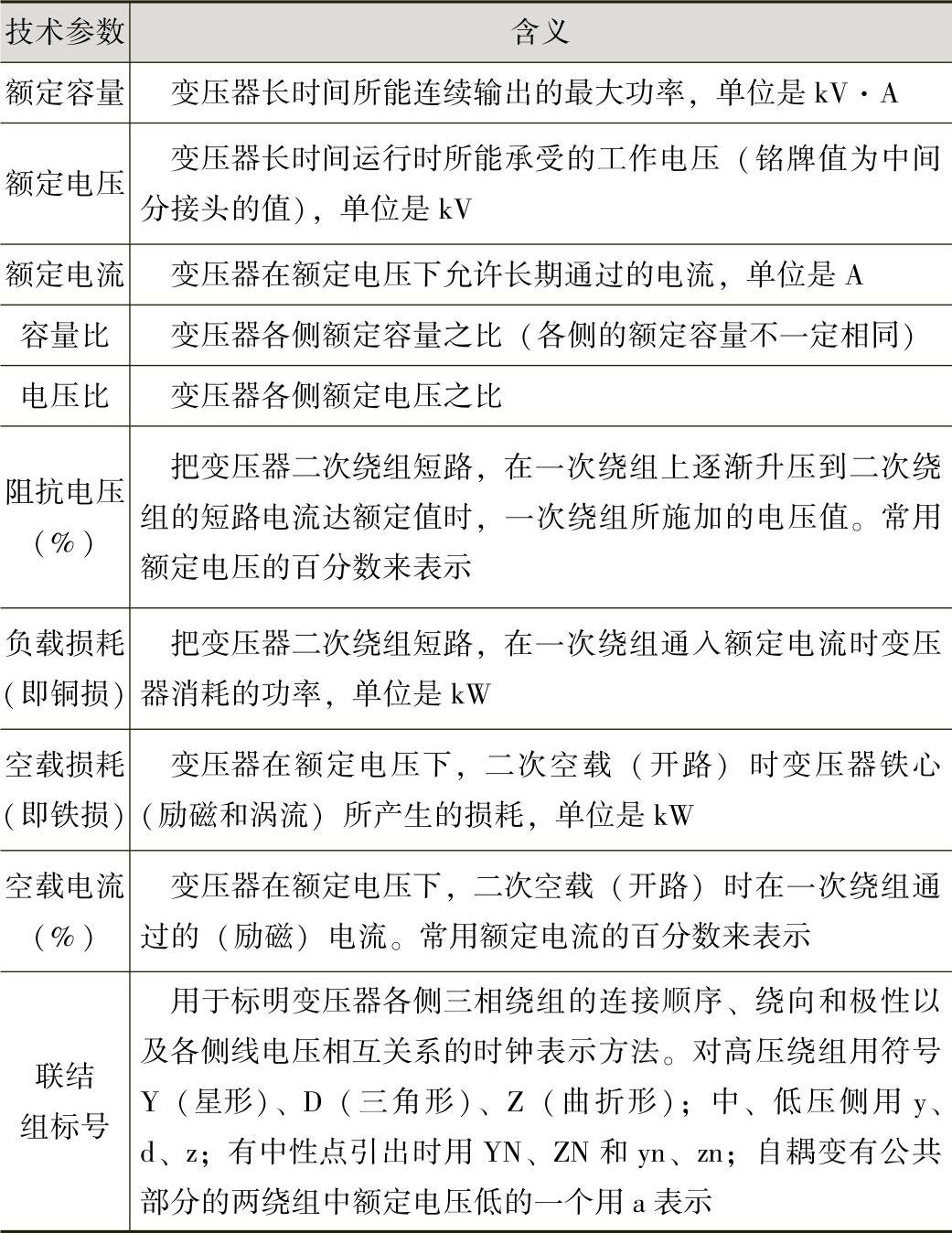

表1-6 变压器铭牌主要技术参数的含义


知识窗

电力变压器的型号及含义

电力变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式等组成。

变压器型号一般由字母和一串数字组成。变压器型号前面的字母及其含义见表1-7。

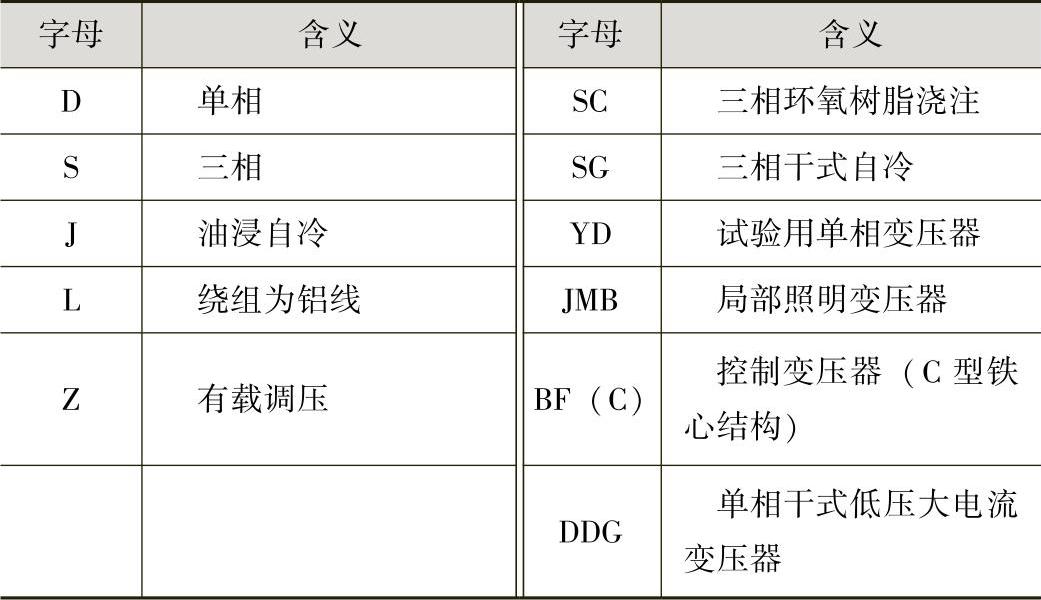

表1-7 变压器型号前面的字母及其含义


电力变压器后面的数字部分:斜线左边表示额定容量(kV·A);斜线右边表示一次侧额定电压(kV)。

例如:某变压器型号为SJL-1000/10,其含义为三相油浸自冷式铝线、双绕组电力变压器,额定容量为1000kV·A,高压侧额定电压为10kV。
