住宅小区变电站主接线法则

电气主接线是表示变配电站接受电能和输送、分配电能的电路。它根据供电要求及受电情况设计,电气主接线直接关系到供电配电的安全可靠性、运行灵活性,以及基建投资。因此,设计电气主接线必须严格地根据用户负荷情况及实际条件,经过仔细的技术经济比较确定最佳方案。

电源进线电压为10kV的小区,一般总降压变压站将10kV电压降低到380V/220V后,然后经低压配电线路供电到各用电场所,供给低压用电设备用电。也有在总降压变电站,一方面降压到380V/220V供附近低压用电设备用电,另一方面又以高压10kV送到较远场所再降压到380V/220V供电给场所附近的一片低压设备用电。这要根据用户供电范围距离和用电负荷大小来确定。

小区变电站一般采用无汇流母线的主接线,常见的有单元式接线和桥式接线。

1.单元式接线

单元式接线即线路-变压器组接线,用于只有一路进线和一路出线的场合,如图1-5所示。这种主接线适用于小型住宅小区,只有一种运行方式。

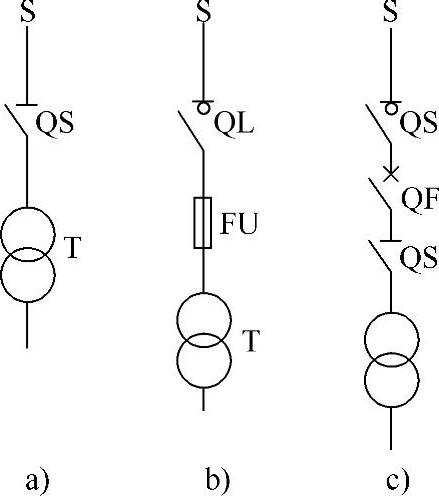

图1-5 单元式接线

a)进线开关为隔离开关 b)进线开关为负荷开关+熔断器 c)进线开关为隔离开关+断路器

1)高压侧采用隔离开关和熔断器或跌落式熔断器的变电站主接线,如图1-5a所示。这种接线因为隔离开关不能带负荷操作,只能切断变压器空载电流,所以变压器容量不能大,而且在变压器低压侧必须装设带负荷操作的低压断路器(俗称自动空气开关)。

2)高压侧采用负荷开关和熔断器的变电站主接线如图1-5b所示。负荷开关能切断和合上正常负荷电流,但不能切断短路电流,所以用负荷开关加上高压熔断器对变压器进行控制和保护(一般高压熔断器装设在负荷开关柜内)。

3)高压侧采用隔离开关和断路器的变电站主接线如图1-5c所示。这种主接线适用于供电可靠性要求较高、变压器容量较大的变电站。断路器有完善的灭弧装置,它既能投切正常负荷电流,又能在发生短路故障时可靠切断短路电流,保护变压器等电气设备的安全。

2.桥式接线

当只有两台变压器和两条线路时,可以采用桥式接线。桥式接线按照桥断路器的位置可分为内桥式接线和外桥式接线。(www.daowen.com)

1)桥断路器在进线断路器的内侧(即变压器侧),则称为内桥式接线,如图1-6a所示。内桥接线的特点是线路故障或检修,不影响变压器运行,而变压器故障或检修要影响相应线路,线路要短时停电。

2)桥断路器在进线断路器的外侧(即进线侧),则称为外桥式接线,如图1-6b所示。外桥接线的特点是变压器故障或检修不影响线路运行,而线路故障或检修要影响变压器,相应的变压器要短时停电。

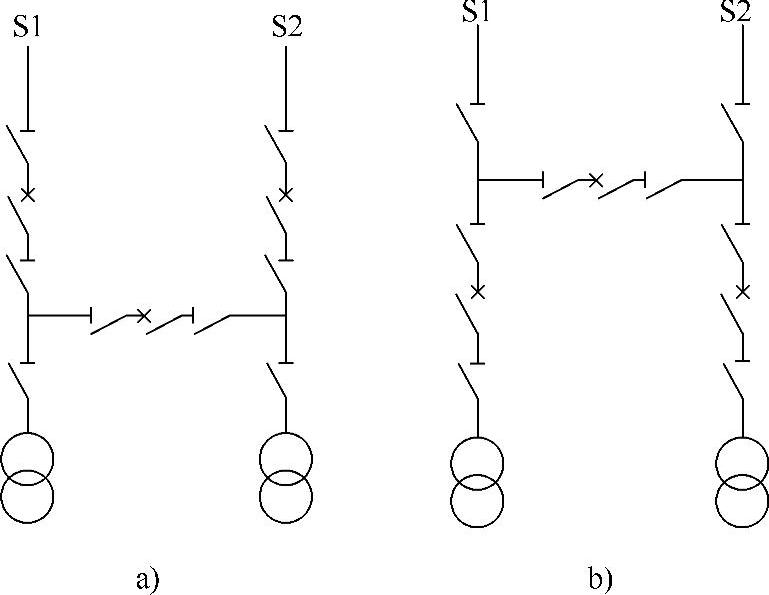

图1-6 桥式接线

a)内桥式接线 b)外桥式接线

应用技巧

由于线路故障和检修机会比变压器多,所以一般都用内桥接线。但变压器需要经常投切的场合及系统交换功率比较大的情况,应用外桥接线比较方便和有利。

桥接线使用的电气设备较少,布置简单,造价低,供电可靠性、运行灵活性也可以;而且只要在配电装置的布置上采取适当措施,桥接线还可能发展为单母线分段接线,以便增加进出线回路。因此,桥接线在大型住宅小区降压变电站中用得较多。

友情提示

电气主接线的基本形式分有汇流母线主接线和无汇流母线主接线两种形式。

有汇流母线的主接线形式包括单母线和双母线接线。单母线又分为单母线接线、单母线分段、单母线分段带旁路母线等形式;双母线又分为双母线接线、双母线分段、带旁路母线的双母线和二分之三接线的形式。

无汇流母线主要有单元接线、扩大单元接线、桥形接线、角形接线。
