1.小区变配电系统的组成
住宅小区变配电系统一般由小区变电站、总配电室内的低压配电柜、低压输送电缆、各单元楼进线总配电柜、公共区配电柜、单元分配电箱、用户配电箱、用电设备等组成，如图1-1所示。

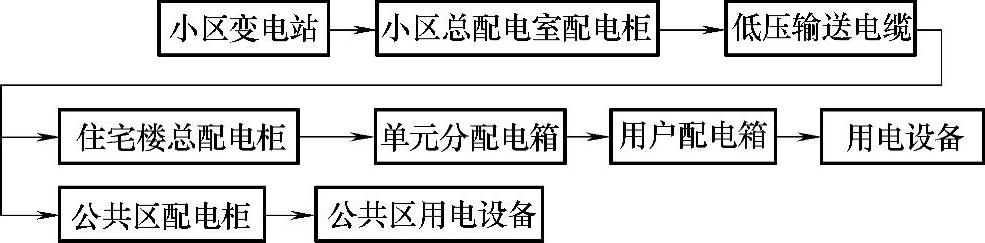

图1-1 小区变配电系统的组成
2.小区变配电系统的技术要求
1）小区住宅的10kV供电系统宜采用环网方式，以提高供电可靠性。
2）根据国家标准及有关部门规定：由地区公共电网供电的220V照明负荷，线路电流小于或等于30A时，可采用220V单相供电；大于30A时宜采用380V/220V三相四线制供电。住宅单元进线计算电流大于30A时，应采用三相电源供电，并尽量保持三相平衡。多层住宅（确定为三级负荷的）宜采用干线放射式供电，高层住宅、多层住宅（确定为一、二级负荷的）宜采用干线环路式供电。
3）小区住宅供电系统应留有发展的备用回路。
4）小区住宅楼重要的集中负荷可由变电所设专线供电。
5）住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。住户终端的配电方式宜采用三相五线制（包括PE线）。
6）每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。剩余电流动作值的选择应符合下列要求：
① 当住宅的电源总进线断路器整定值不大于250A时，断路器的剩余电流动作值应为300mA。
② 当住宅的电源总进线断路器整定值为250～400A时，断路器的剩余电流动作值应为500mA。
③ 当住宅的电源总进线断路器整定值大于400A时，应在总配电柜的出线回路上分别装设若干组具有剩余电流动作保护功能的断路器，其剩余电流动作值按上述①、②项设定。
④ 消防设备供电回路的剩余电流动作保护装置不应用于切断电源，只应用于报警。
⑤ 电源总进线处的剩余电流动作保护装置的报警除在配电柜上有显示外，还应在小区值班室设声光报警。(www.daowen.com)
8）供配电系统应考虑三相用电负荷平衡。
9）单元（层）应设电源检修断路器一个。
10）只有单相用电设备的用户，其计算负荷电流小于等于40A时应单相供电，计算负荷电流大于40A时应三相供电。
11）当每户住宅采用单相供电时，进户的微型断路器应采用两极；当采用三相供电时，进户的微型断路器应采用三极。且应设置自复式过电压、欠电压保护器。
12）电能表应按当地供电部门有关规定安装，容量应按用电负荷标准选择；电能表应选用带有远传通信功能接口的产品；当采用自动抄收数据远传的电能表时，安装位置可由工程设计决定；电能表后应装设断路器。
13）小区的路灯、草坪灯的电源由小区变电站（一级变电）配出，并集中管理。消防泵电源应从其中的两个箱变提供。
友情提示
住宅小区建筑用电负荷分为两类：一类是住宅用电负荷，含住宅照明和家用电器；另一类是公共区用电负荷，含公共区照明和动力两部分负荷。
对照明用电，每层楼应设配电箱（室），每箱单相供电。避免每层楼内380V线电压进入，防止误接线烧坏家用电器设备。
3.民用高层建筑的用电负荷分级
按照有关规定，民用高层建筑的用电负荷分为三级：一类建筑的消防用电设备为一级负荷；二类建筑的消防用电设备为二类负荷；一、二类建筑中，非消防电梯为二类负荷，其余为三类负荷。
因为高层建筑存在着一级或二级负荷，所以现代高层建筑均是采用至少两路独立的10kV电源同时供电。具体来说，高层建筑的负荷分级见表1-1。

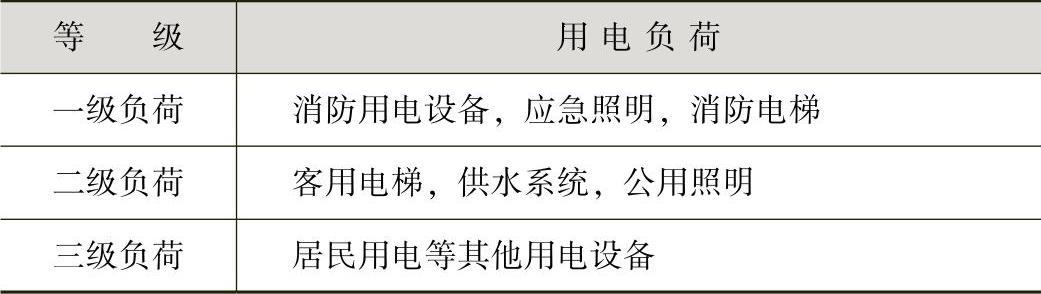

表1-1 高层建筑的负荷分级
