修电动自行车:手把手教你解决电喇叭声音嘶哑的问题

1.喇叭按钮故障

故障现象:喇叭声音嘶哑。

故障检修:

1)松开喇叭锁紧螺母

TIPS 当按下喇叭按钮时,电流途径是:蓄电池正极→线圈→弹簧片→触点→调节臂→喇叭按钮→蓄电池负极。此时电流经过线圈产生电磁力,吸引共振盘、膜片和衔铁并使之一起向下运动。当衔铁向下移动时,又压迫触点臂使触点断开,切断了线圈的电流,电磁力消失,于是衔铁在弹簧片弹力的作用下返回,触点再次接通。如此重复上述过程,膜片带动共振盘以一定的频率振动而发出声信号。当松开喇叭按钮时,喇叭便停止工作。

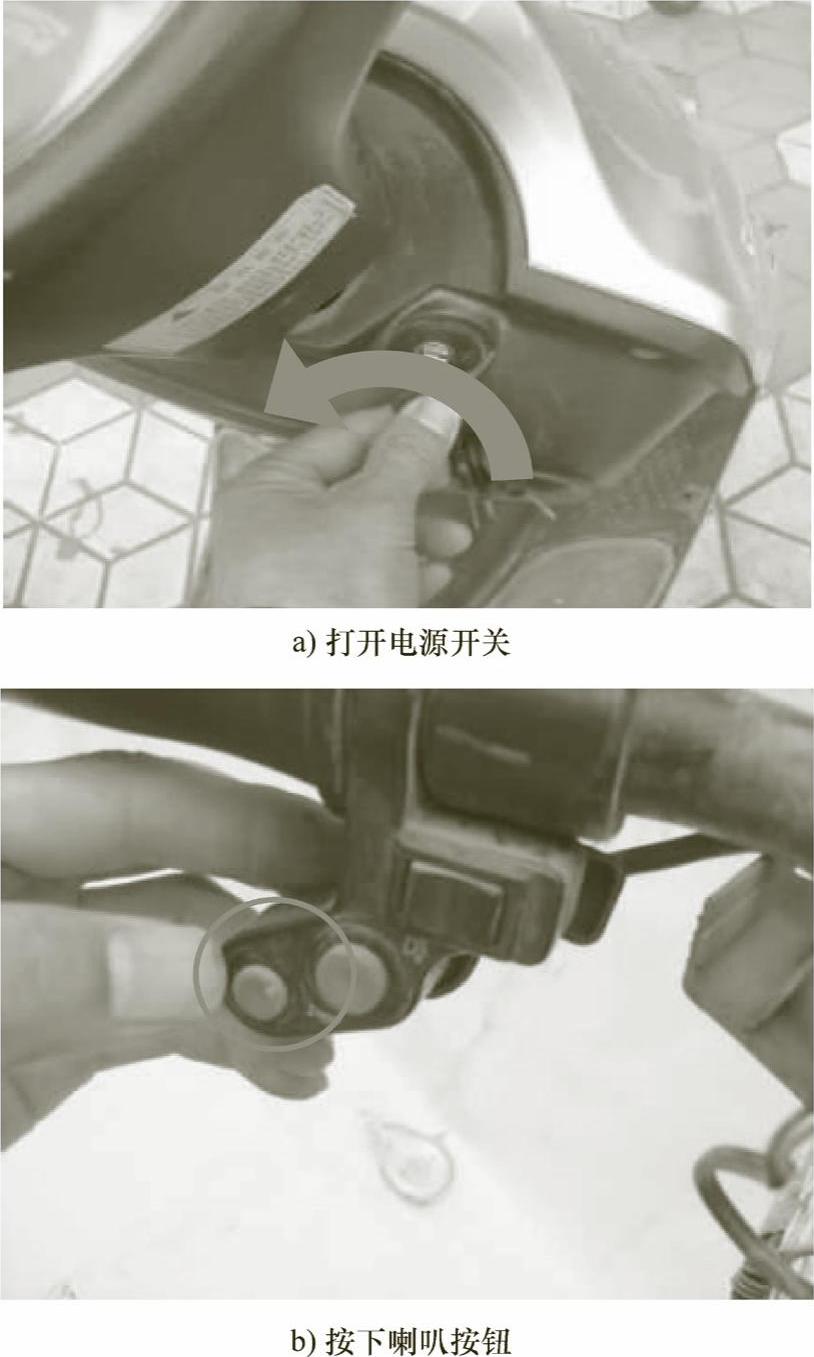

2)打开电源开关,瞬间按下喇叭按钮(如图9-6所示),无论如何调整喇叭的调整螺钉,都不能使喇叭声音恢复正常。


9-6 按下喇叭

3)用同型号喇叭替换,也不能正常发出声音,表明喇叭无故障。

4)取一根导线,使其一端接地,另一端分别触及喇叭的两接线柱,喇叭声音响亮,表明喇叭按钮接触不良。

维修措施:更换一只喇叭按钮。

2.转换器故障

故障现象:电动自行车打开电源开关,按下喇叭按钮,喇叭声音沙哑。(www.daowen.com)

检修过程:

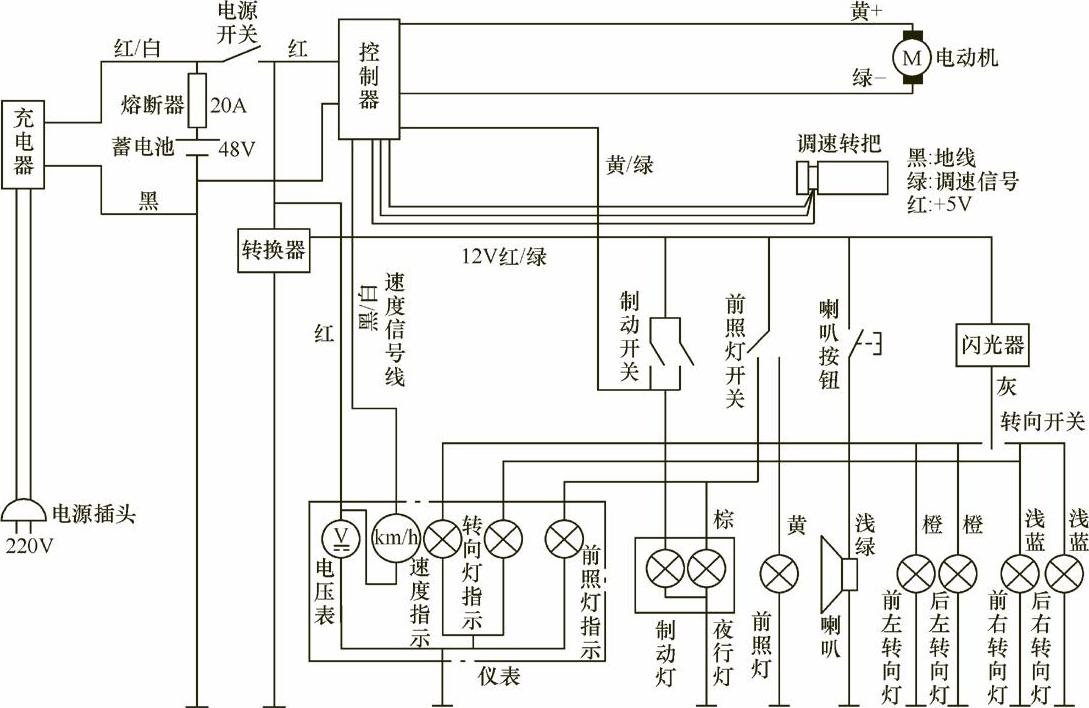

1)电动自行车所配的电压为48V蓄电池,电路如图9-7所示。该车信号、照明电路所需的电压是经转换器变化的12V电压。

2)打开车身电源开关,按喇叭按钮,喇叭声音沙哑,扳转向开关,转向灯暗淡,表明信号电源电压较低。

TIPS 照明灯暗淡的检修方法为:

1)检查照明灯灯泡是否符合规定要求,否则应更换新件。

2)打开电源开关,若电动自行车能正常骑行,则表明蓄电池存电正常;若无法骑行,则表明蓄电池亏电,应进行充电。

3)检查电路中是否有松动、短路之处;检查开关触点间的接触电阻是否过大,若是应修复。


9-7 某品牌电动自行车电路

3)用手转动右车把,电动自行车可正常骑行,表明蓄电池电量充足,说明故障在转换器。

维修措施:更换转换器。
