故障现象：通电后，按下电喇叭按钮，电喇叭不响。

故障检修：

1）该电动自行车电路如图9-1所示。电动自行车蓄电池对信号、照明系统直接供电，即电喇叭额定电压为36V。

2）打开电源开关，电动自行车正常起动。或左、或右拨动转向开关，

TIPS 无刷电动机转动缓慢原因之电动机故障。电动机绕组中某处有短路现象，导致电动机转矩减小。

无刷电动机转动缓慢原因之控制器损坏，导致输入电动机内的电流减小，电动机输出动力下降。左右转向灯亮（如图9-3所示），表明信号、照明线路总线无故障，故障在喇叭电路。

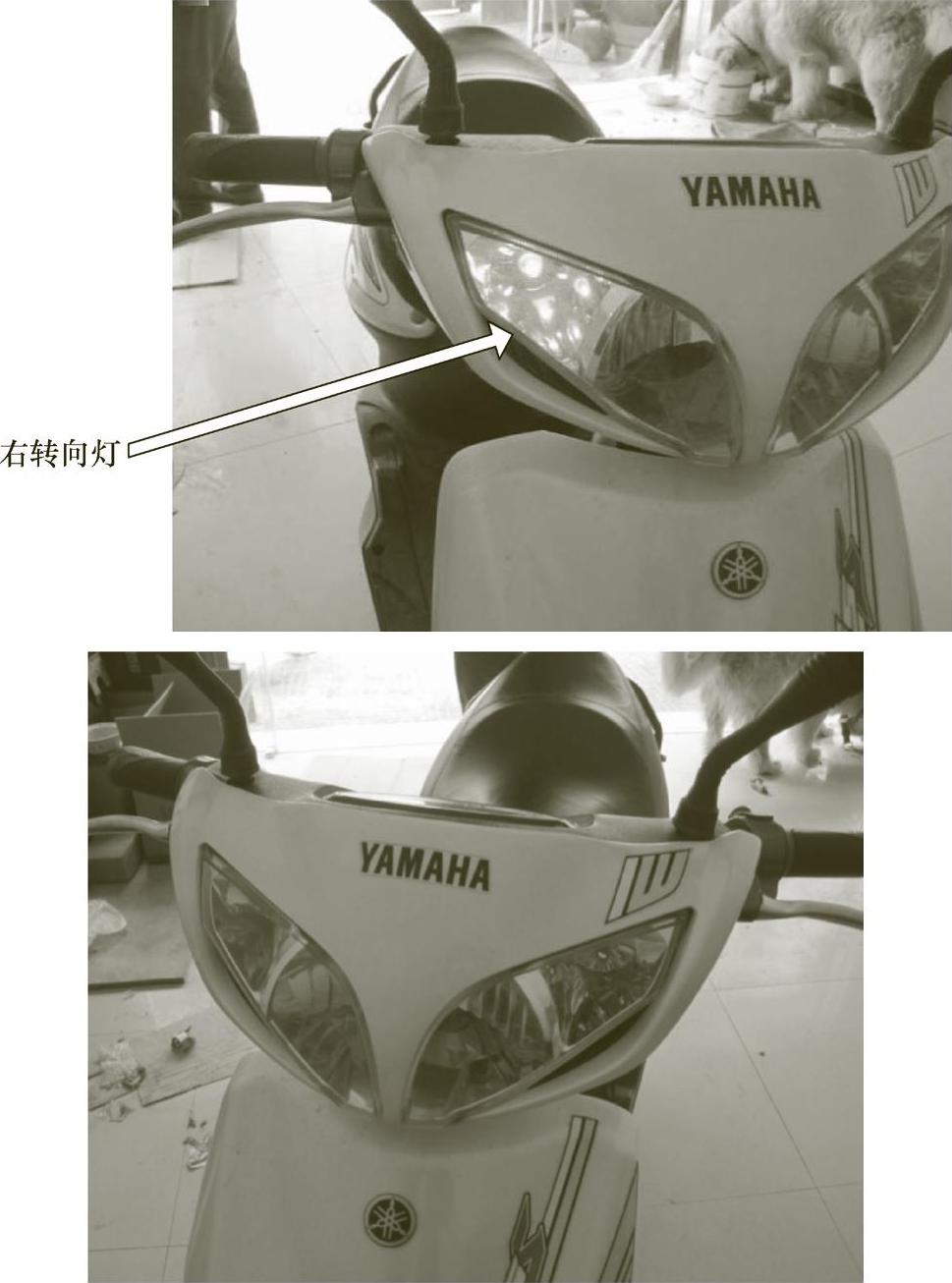

图9-3 检测电动自行车左、右转向灯(www.daowen.com)

TIPS 打开电源开关，或左、或右扳动转向开关，转向灯和转向指示灯亮而不闪动，其故障原因有：闪光器接反；闪光器与转向灯泡不匹配；闪光器内部有故障；电源电量不足；转向开关接触不良；转向灯丝烧坏。

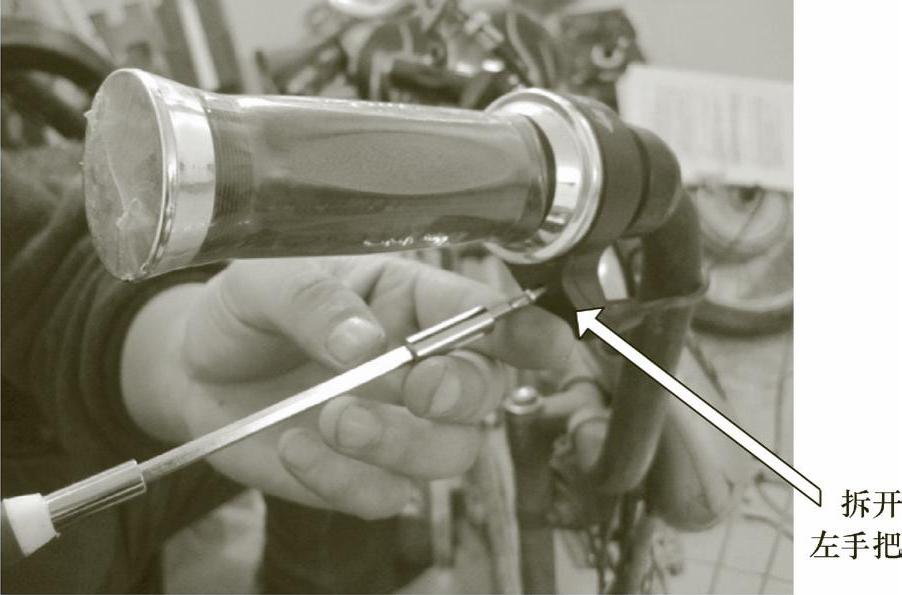

图9-4 拆开左手把

3）经检查，电喇叭接地良好，电喇叭磁场线圈也无短路或断路现象，焊接头或插接器也未发现异常。

4）拆开左手把，如图9-4所示，短接电喇叭按钮上的绿线和红线，电喇叭正常发出声音，表明电喇叭按钮损坏。分解电喇叭按钮，发现按钮触点严重烧蚀。

维修措施：用细砂纸打磨触点，然后清洗干净。
