电动自行车换向器烧毁,师傅手把手教你修

时间:2023-08-24 理论教育 版权反馈
【摘要】:边测量边转动后轮,所测阻值时大时小,表明电动机内部电刷与换向器接触不良。若无电压或电压偏低,则表明电动机或控制器损坏。图8-44 找到粗蓝、黄线5)从车体上卸下电动机并将其拆检,发现换向器已严重烧蚀。6)该有刷电动自行车电动机控制电路如图8-45所示。图8-45 某品牌电动自行车有刷电动机控制电路维修措施:用细砂纸或油石打磨换向器表面后,发现换向片上的麻坑较多且较深,需更换换向器。

电动自行车换向器烧毁,师傅手把手教你修

故障现象:有刷电动自行车电动机时转时停,且功率严重下降

检修过程:

1)首先打开电源开关,将调速转把置于高速转动位置时电动机时转时停,此时打开照明开关,前照灯不闪动,如图8-43所示,表明电源电路无故障。

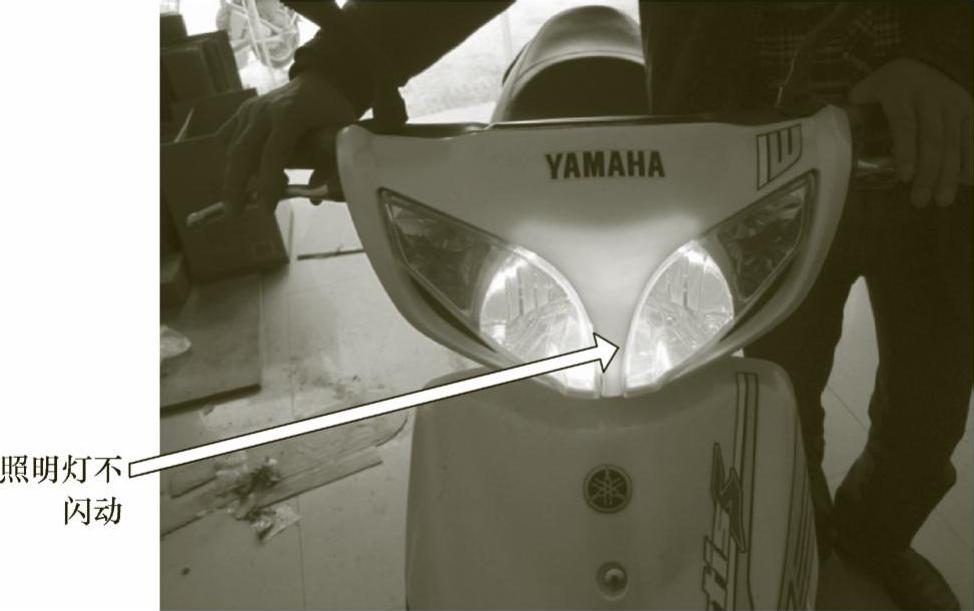

8-43 打开照明灯检查

2)接着转动调速转把使电动机转动,用万用表测得调速转把信号线的电压能在1~4.2V变动。

3)于是用万用表直流电压挡测量控制器与电动机连接的粗黄线与蓝色线间的电压(注意电动机的正、负极,如图8-44所示),也未发现异常,表明电动机有故障。

4)关闭电源开关,将电动机与控制器间的引线脱开,测量电动机黄线与蓝线间的电阻。边测量边转动后轮,所测阻值时大时小,表明电动机内部电刷换向器接触不良。

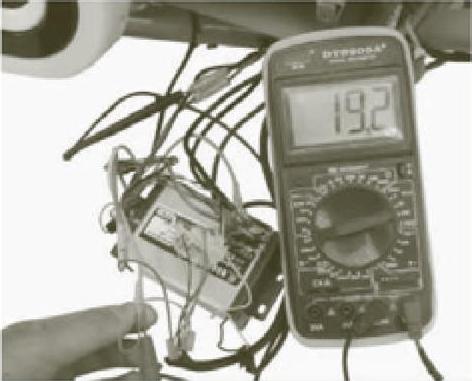

TIPS 无刷控制器驱动电压的检测技巧:选用数字万用表200V直流电压挡,让黑表笔、红表笔分别接电动机与控制器相连的黄、绿、蓝色粗相线。打开电源开关,缓慢转动调速转把至最大开度,所测电压应为18~28V(不同控制器和电动机其间电压有所不同)即正常,检修方法如下所示。


若无电压或电压偏低,则表明电动机或控制器损坏。

TIPS 有刷控制器驱动电压的检测技巧:(www.daowen.com)

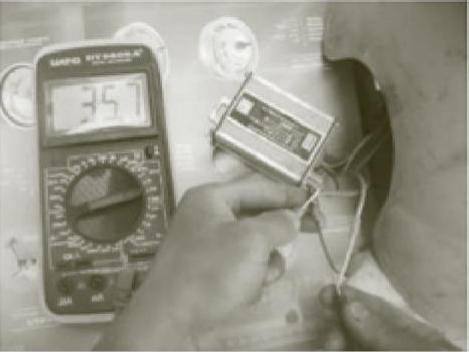

选用数字式万用表200V直流电压挡,让黑表笔接电动机黑色地线,红表笔接电动机红色驱动线。

打开电源开关,缓慢转动调速转把至最大开度,万用表的读数应为36V左右(不同电动机和控制器的驱动电压有所不同)。

若所测电压偏低或为零,则表明控制器或电动机有故障。测量方法如下所示。

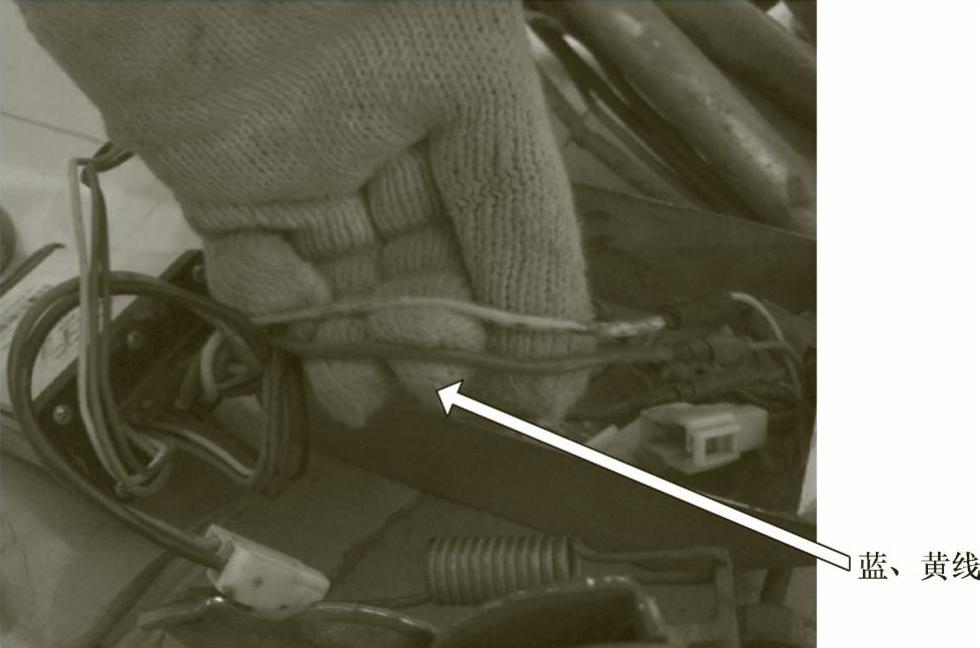

8-44 找到粗蓝、黄线

5)从车体上卸下电动机并将其拆检,发现换向器已严重烧蚀。

6)该有刷电动自行车电动机控制电路如图8-45所示。

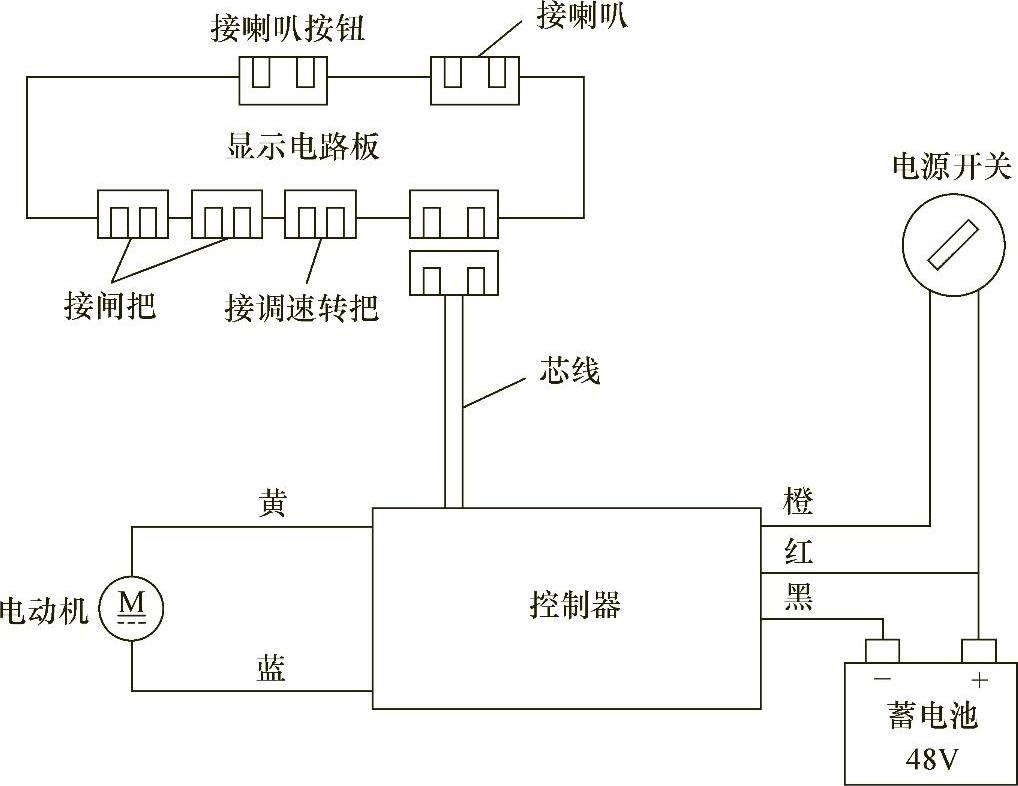

8-45 某品牌电动自行车有刷电动机控制电路

维修措施:用细砂纸或油石打磨换向器表面后,发现换向片上的麻坑较多且较深,需更换换向器。
