故障现象：电动自行车长期爬坡后，行驶缓慢

故障检修：

1）首先支起主支架，分别转动前轮和后轮，如图8-41所示，感觉阻力适当，表明车轮轴承转动灵活。

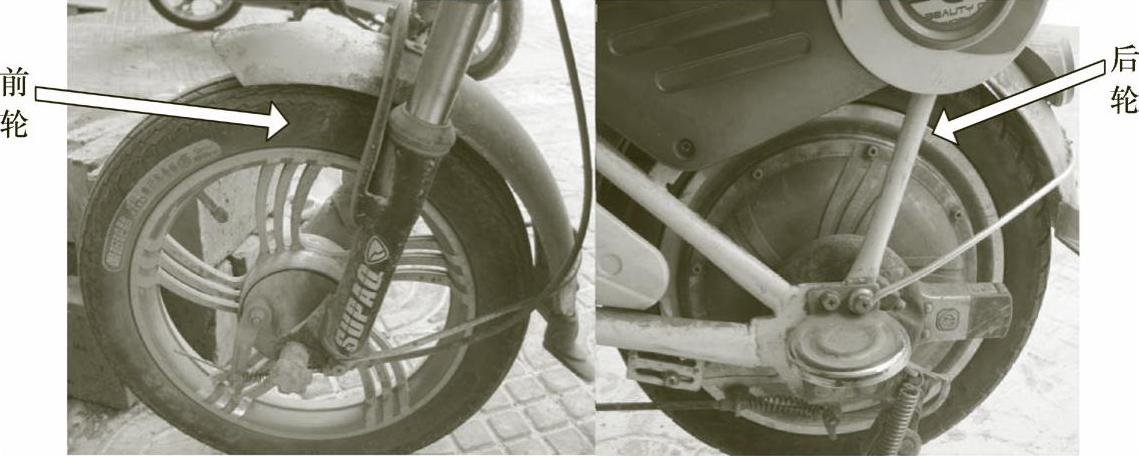

图8-41 转动电动自行车前后轮

2）反复握紧和放松左、右闸把，如图8-42所示，再次转动车轮，阻力没有增加，表明制动器不拖滞。

3）更换一只性能良好的控制器后，故障依旧。

4）用万用表兆欧挡测量该电动机的绝缘电阻为无穷大，表明电动机绕组对地不存在短路。然后拆开电动机检查，发现一相绕组呈褐色并有焦味，绕组表面的绝缘漆有烧焦现象。

TIPS 闸把开关电源电压的检测技巧：控制器内部电源一般采用三端稳压集成电路，通常用7805、7806、7812和7815等规格的稳压集成电路，其输出电压分别是5V、6V、12V和15V，故不同控制器的电源电压分别为5V、6V、12V和15V。现以闸把开关5V电压的检测为例说明检测方法：(www.daowen.com)

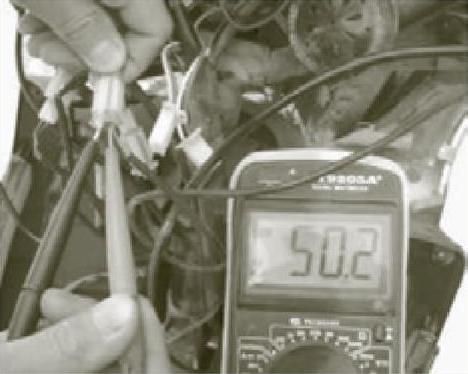

将数字式万用表置于直流20V挡，让黑表笔接闸把开关上的黑色接地线，红表笔接闸把开关的红色电源线，观察万用表读数应为5V，误差不超过0.2V，否则表明控制器内部电源有故障。测量方法如下所示。

一般更换三端稳压器即可排除故障。

TIPS 一般电动自行车长期爬坡会引起电动机工作电流过大，此状态工作时间久了会造成某些部件损坏，甚至烧毁电动机绕组。造成上述故障的原因有：电动机绕组匝间短路或烧毁，制动器拖滞，车轮轴承转动不灵活，调速转把故障，控制器性能变差，车胎气压过低等。

维修措施：更换一只新的电动机。

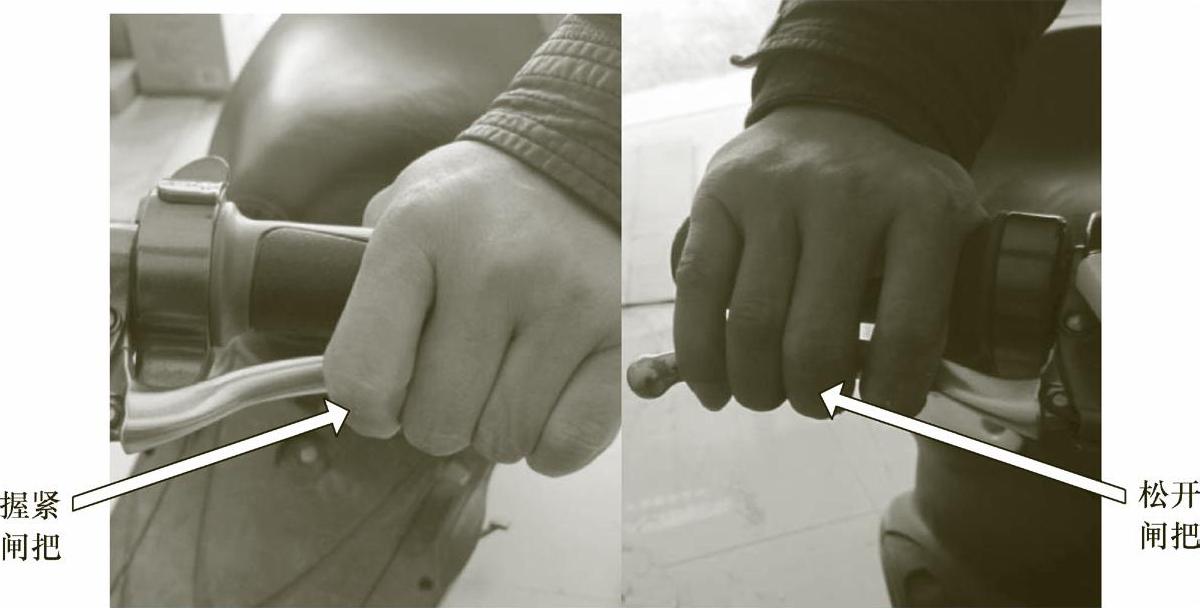

图8-42 握紧和松开闸把
