故障现象：电动自行车行驶时忽快忽慢，以致无法行驶，而电源指示灯能正常发光。

故障检修：该电动自行车电路图可参考图8-35。

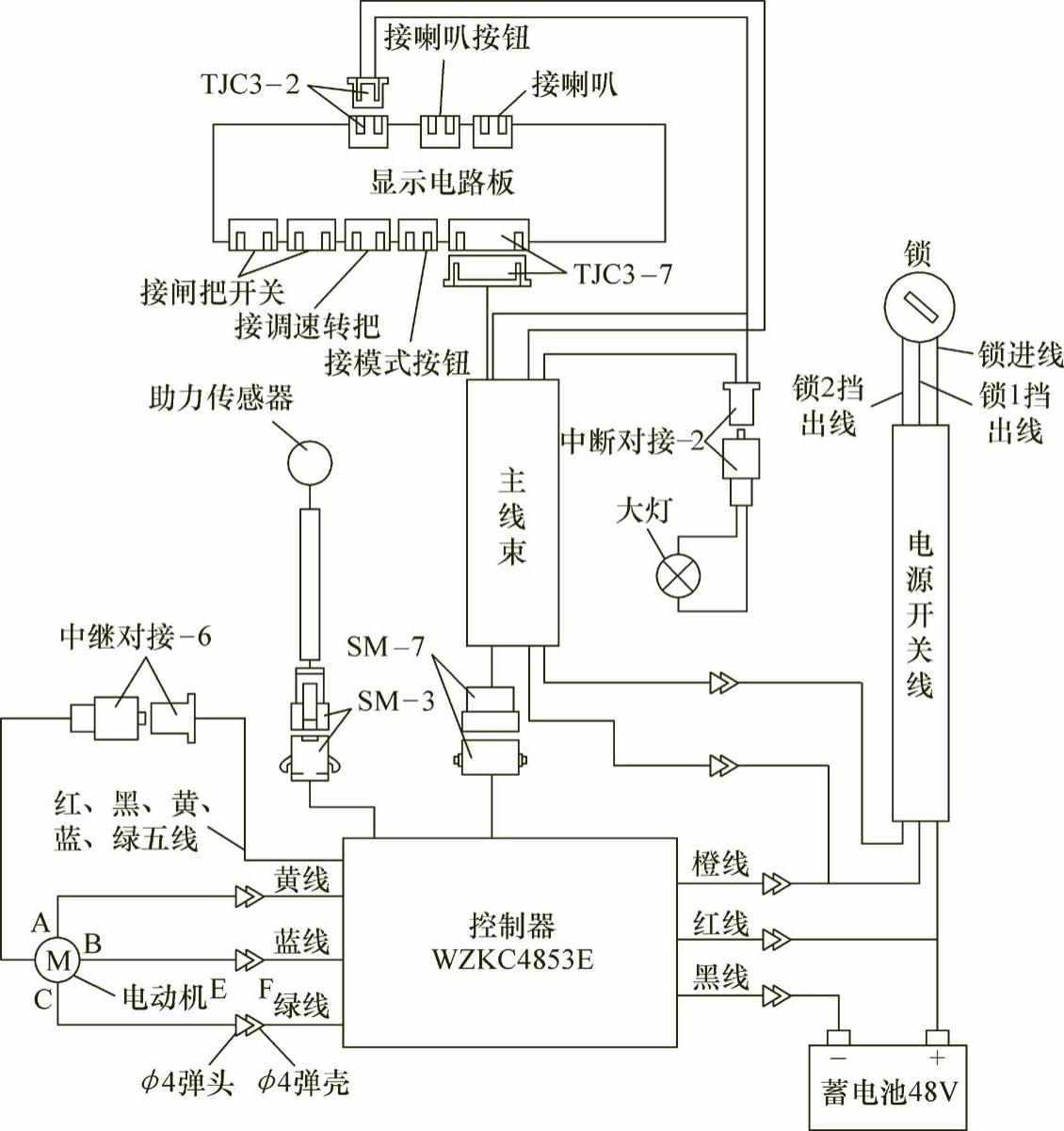

图8-35 某品牌电动自行机电动机控制电路

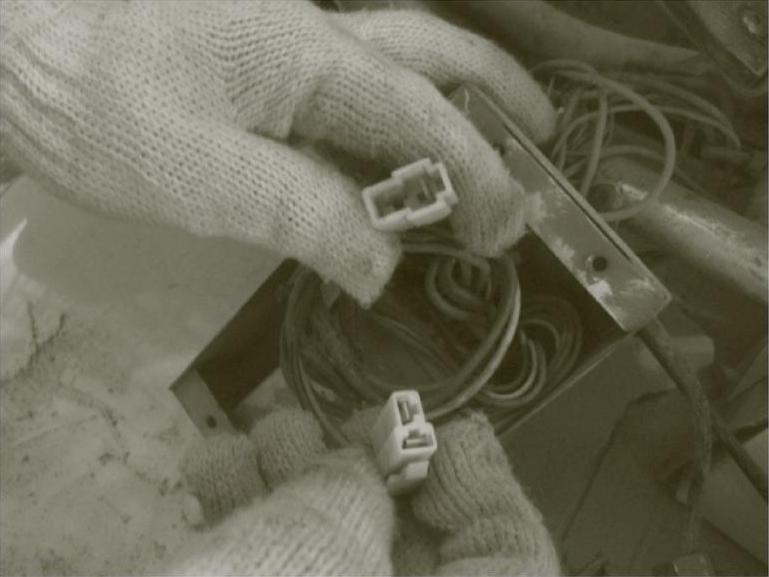

1）首先打开电源开关，将调速转把置于中间位置，分别将左、右闸把开关脱离电路，如图8-36所示，此时电动机不能转动。

图8-36 左、右闸把线脱离电路

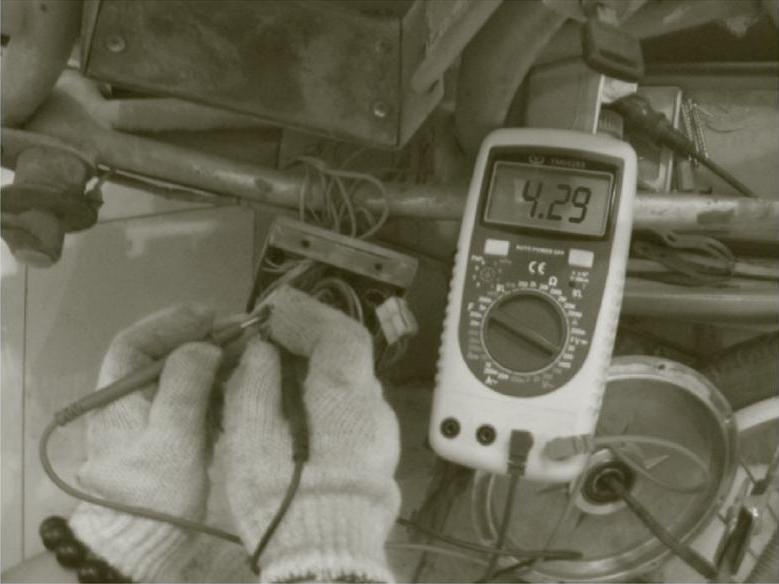

2）接着用数字式万用表直流电压200V挡测得控制器的电源输入电压为48V，调速转把和闸把开关的电源电压为4.29V（正常），如图8-37所示。

TIPS 调速转把电源电压的检测技巧：用数字式万用表的直流20V挡，让红表笔接调速转把上的红色电源线，黑表笔接调速转把的接地黑色线。

打开电源开关，此时万用表的读数应为5V左右。若所测电压偏低或为零，则首先检查调速转把是否良好，若有故障应予以处理。

若调速转把接地线良好，而调速转把电源对地电压仍偏低或为零，则表明控制器损坏或控制电源输入线无电压，应分别进行检查。

TIPS 在实际维修中，只有无刷智能控制器才能检测出无刷电动机霍尔元件的好坏和相位角是否正确，而其他控制器则不能检测出电动机的好坏。

图8-37 测量闸把开关电源电压(www.daowen.com)

3）将完好的同型号控制器换上，故障依旧。

4）将电动机与控制器相连的插接器分开，用万用表电阻挡测得电动机三相绕组的电阻均为0.15Ω，检查三个霍尔元件及连线也未发现异常。

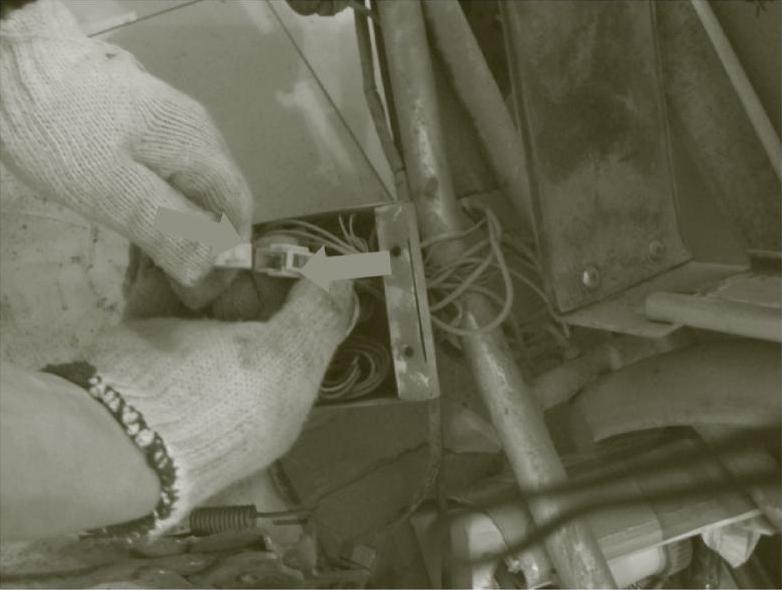

5）最后将拆下的插接器重新插上，如图8-38所示，电动机也未恢复正常。

图8-38 将插接器重新插回

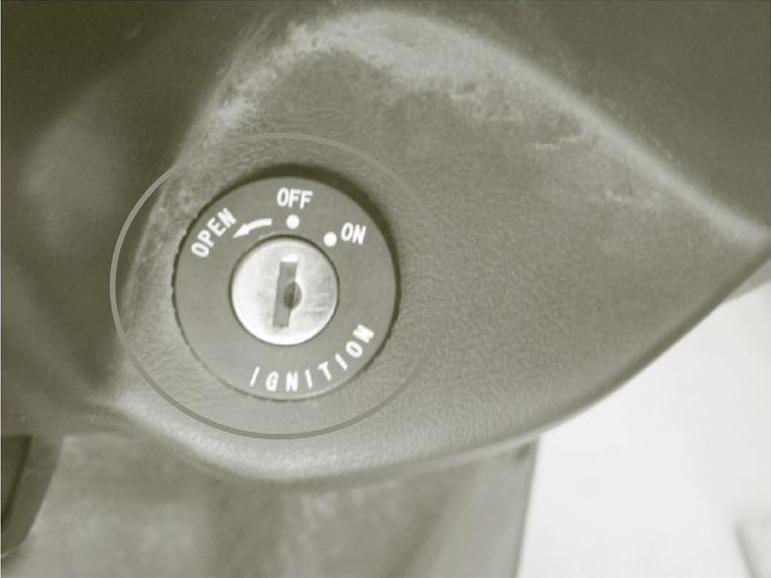

6）再打开电源开关（如图8-39所示），转动调速转把，当在控制器附近测量调速转把信号线电压时，发现该线无电压输出。

图8-39 打开电源开关

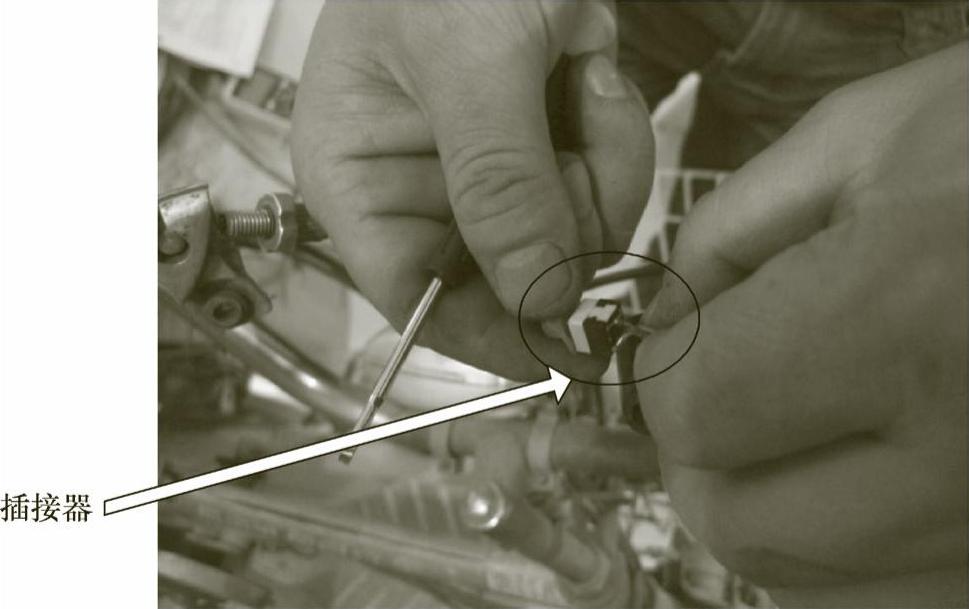

7）于是从调速转把插接器处（如图8-40所示）测量调速信号电压正常，表明调速转把与控制器间的调速信号线断路。

图8-40 调速转把插接器

8）从调速转把处顺着调速信号线向控制器检查，发现调速信号线在仪表电路板和控制器间的线束内断开。

维修措施：将断开的线对接并用绝缘胶布包好。
