电动自行车速度提升攻略

故障现象:电动自行车骑行时发现车速较平常时偏低,调速转把转到最大位置与正常2/3位置时,感觉车速没有太大区别。

故障检修:引起电动自行车车速较低的原因主要有以下几点:

蓄电池电量偏低,造成电动机的工作电流下降,转速降低。

②调速转把损坏时输出的最大直流控制信号电压不能达到4V以上。

③控制器内部的相关电路异常,造成输出的驱动电压占空比较小,电动机的转速受到限制。

④电动机内部绕组存在局部短路现象,这种情况通常伴随着电动机发热量增加和噪声增大,比较容易判断。

1)观察电动机的转速比较平稳,而且没有什么异常噪声,表明不是电动机故障。(www.daowen.com)

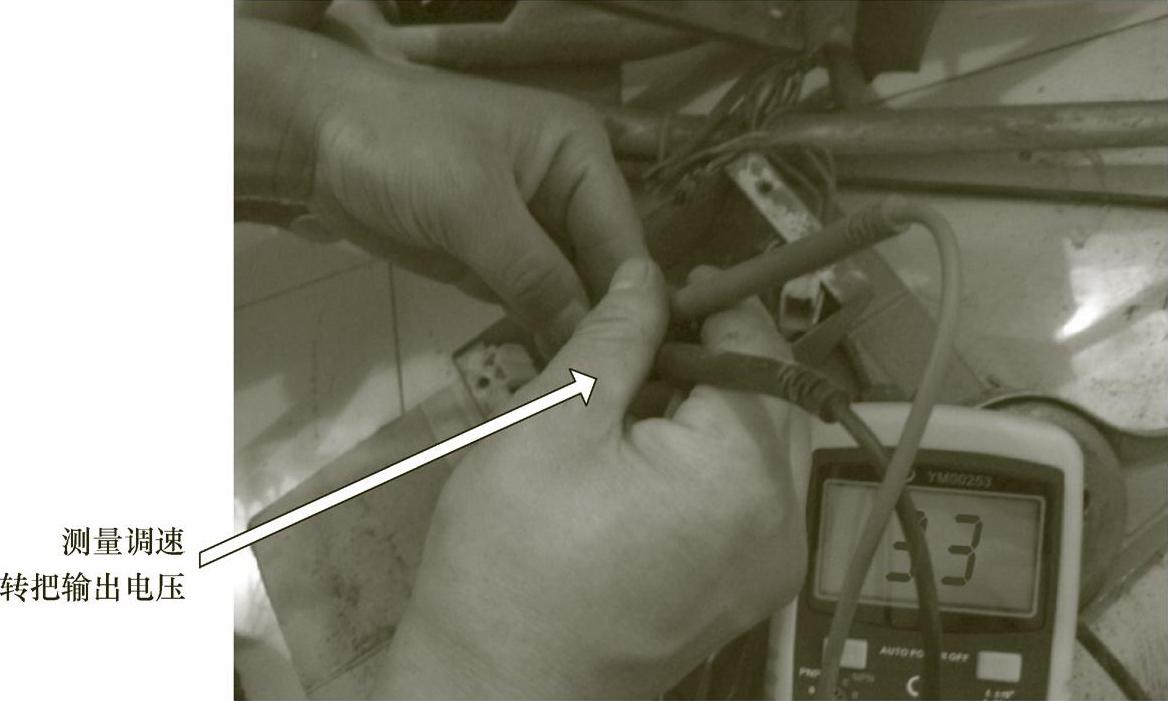

2)测量调速转把的输出端直流信号电压,如图8-34所示,在调速转把转到最大位置时该电压仅为3.3V左右,而测得调速转把的电源电压在5V左右。


8-34 测量调速转把输出电压

3)判断调速转把损坏。更换调速转把后,电动自行车车速恢复正常。

TIPS 电动自行车的调速转把有正把和反把之分,更换时需要加以区分,若换错会出现一通电电动机就转的现象,此时若没有正把,需要将调速转把内的磁钢翻转180°。可只更换转把内的霍尔元件,更换时要注意引脚位置不要装错。

用数字万用表的直流电压200V挡,让红表笔接控制器电源输入红色线,黑表笔接控制器的接地黑色线。打开电源开关,此时万用表的读数应为36V或48V以上。万用表的读数为偏低或为零,则表明电源供电电路异常,应予以排除。
